奥维德20M电源变压器安装固定基座结构

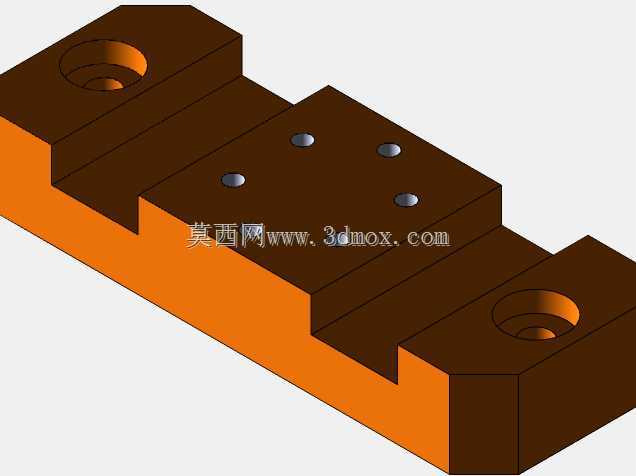

　　该结构件为电源变压器配套的安装固定基座，在数控铣削加工教学场景中常作为典型实操案例使用，同时也可直接适配小功率工频电源变压器的整机装配需求，常见于小型工控电源、教学实验台电源模块、低压配电辅助单元的安装工位中。从结构设计逻辑来看，基座整体采用阶梯式层叠布局，主体沿长度方向设置三级台阶落差，两端的高位凸台分别加工同轴阶梯沉孔，用于穿装固定螺栓实现基座与设备安装板的锁紧固定，沉孔的阶梯设计可将螺栓头完全埋入凸台内部，避免螺栓突出基座表面干涉变压器本体的装配，同时保证安装后基座上表面与变压器底部的贴合度。

　　中间区域的低位平面为变压器本体的承载安装面，平面上均匀分布四个定位销孔，用于与变压器底部的定位柱配合，实现装配时的快速对位，避免变压器安装后出现横向窜动，销孔的位置度公差控制在0.02mm范围内，保证批量装配时的互换性。基座的侧边采用直角过渡设计，相邻面的垂直度公差满足铣削加工IT7级精度要求，既可以作为加工时的定位基准面，也能在多台变压器并排安装时实现紧密贴合排布，节省设备内部的安装空间。从安装边界尺寸来看，基座总长度适配20M规格变压器的底部安装跨距，宽度方向预留了足够的接线操作空间，两端安装孔的中心距与常规工控设备的电源安装位标准孔位匹配，不需要额外对安装板进行二次打孔改造，可直接替换同规格的老旧变压器基座。

　　在功能特性方面，基座采用高低错落的结构设计，中间承载面低于两端安装凸台，可在变压器安装后形成侧边的限位挡边，避免设备运输或运行过程中受振动影响导致变压器移位，同时阶梯结构也减少了基座与变压器底部的接触面积，在变压器工作发热时可留出足够的空气流通间隙，辅助变压器底部散热，降低长期运行时的热量堆积。设计过程中优先考虑了加工工艺性，所有外露棱边均做了0.5mm的倒角处理，避免装配时划伤操作人员或变压器外层绝缘漆，所有孔位均采用垂直于安装面的直孔设计，可在三轴数控铣床上一次装夹完成全部加工工序，不需要二次翻面装夹，有效减少加工装夹误差，同时降低加工工时成本。

　　基座的厚度设计兼顾了结构强度与安装空间要求，两端凸台的厚度足够承受螺栓锁紧时的压紧力，不会出现锁紧变形问题，中间承载面的厚度可承受变压器本体的重量载荷，长期承重不会出现弯曲形变。在实际教学应用中，该零件可覆盖数控铣削的平面铣削、台阶铣削、钻孔、锪孔、倒角等多个基础加工工序的教学内容，学员可通过加工该零件掌握工件装夹找正、刀具参数选择、加工路径规划、尺寸精度检测等基础技能，加工完成的成品也可直接用于教学实验台的变压器装配，实现教学成果的实际转化。在工业实际应用场景中，该基座可直接配套对应规格的电源变压器使用，安装时仅需将基座通过两端沉孔固定在设备安装板上，再将变压器通过定位销孔放置在中间承载面，锁紧变压器固定螺丝即可完成装配，装配流程简单，定位精度可靠，可满足常规低压电气设备的电源模块安装需求，适配的工作环境涵盖常规工业车间、实验室教学设备、小型自动化设备内部等多种场景，结构稳定性可满足设备长期运行的固定要求。
