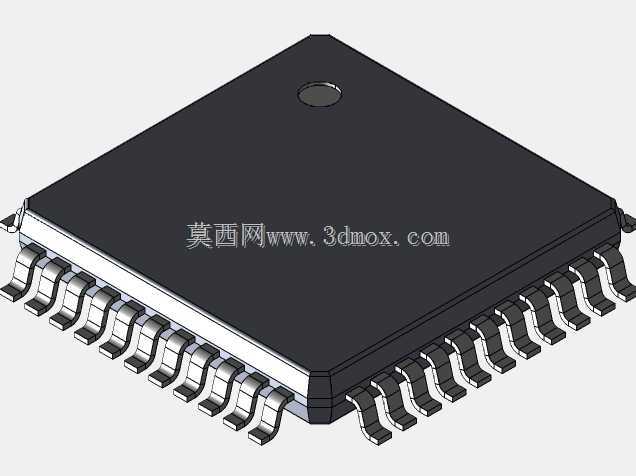

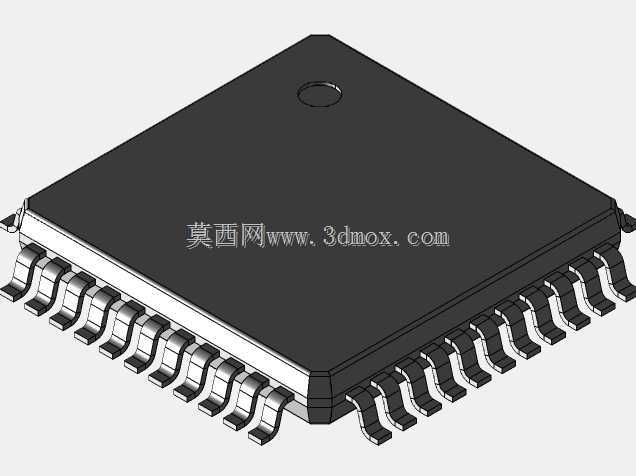

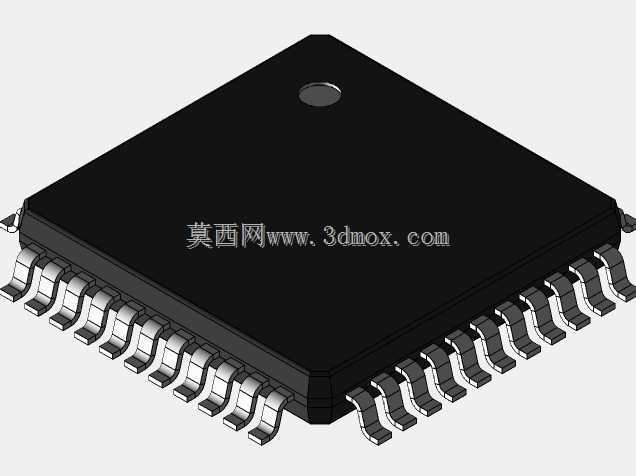

LQFP-44封装非标准贴片元件三维结构

　　在消费电子、工业控制板卡的PCB Layout工作里，不少刚入行的结构工程师容易忽略非标准封装元件的安装干涉问题，尤其是LQFP这类细间距贴片封装，一旦封装尺寸建模偏差，轻则SMT回流焊后出现引脚虚焊、桥接，重则元件与周边接插件、散热片产生物理干涉，直接导致整板试制报废。这款LQFP-44的三维结构，完全按照实际量产的非标准封装尺寸绘制，没有沿用通用LQFP-44的常规参数，针对引脚共面度、本体倒角、引脚成型角度做了1:1还原，能直接导入PCB设计软件做3D布局校验，也能用于SMT贴片机的吸嘴选型、钢网开口设计参考。

　　从实际应用场景来看，这类非标准LQFP-44封装常出现在定制化工业控制MCU、电源管理芯片上，很多原厂为了压缩板卡占用空间，会在标准LQFP-44的基础上调整本体长宽、引脚伸出长度，不少工程师直接调用通用封装库做设计，往往到打样阶段才发现元件贴装后和旁边的电解电容、拨码开关顶死，不得不重新改板耽误项目周期。这个三维结构在绘制时，特意把引脚的弯折弧度、末端焊盘接触区的厚度做了细化，不是简单的拉伸方块，能准确模拟SMT贴装时引脚与焊膏的接触状态，做DFM可制造性检查时，可以直接测量引脚与周边走线、丝印的安全距离，避免出现焊盘被丝印覆盖、引脚间距不足导致的焊接缺陷。

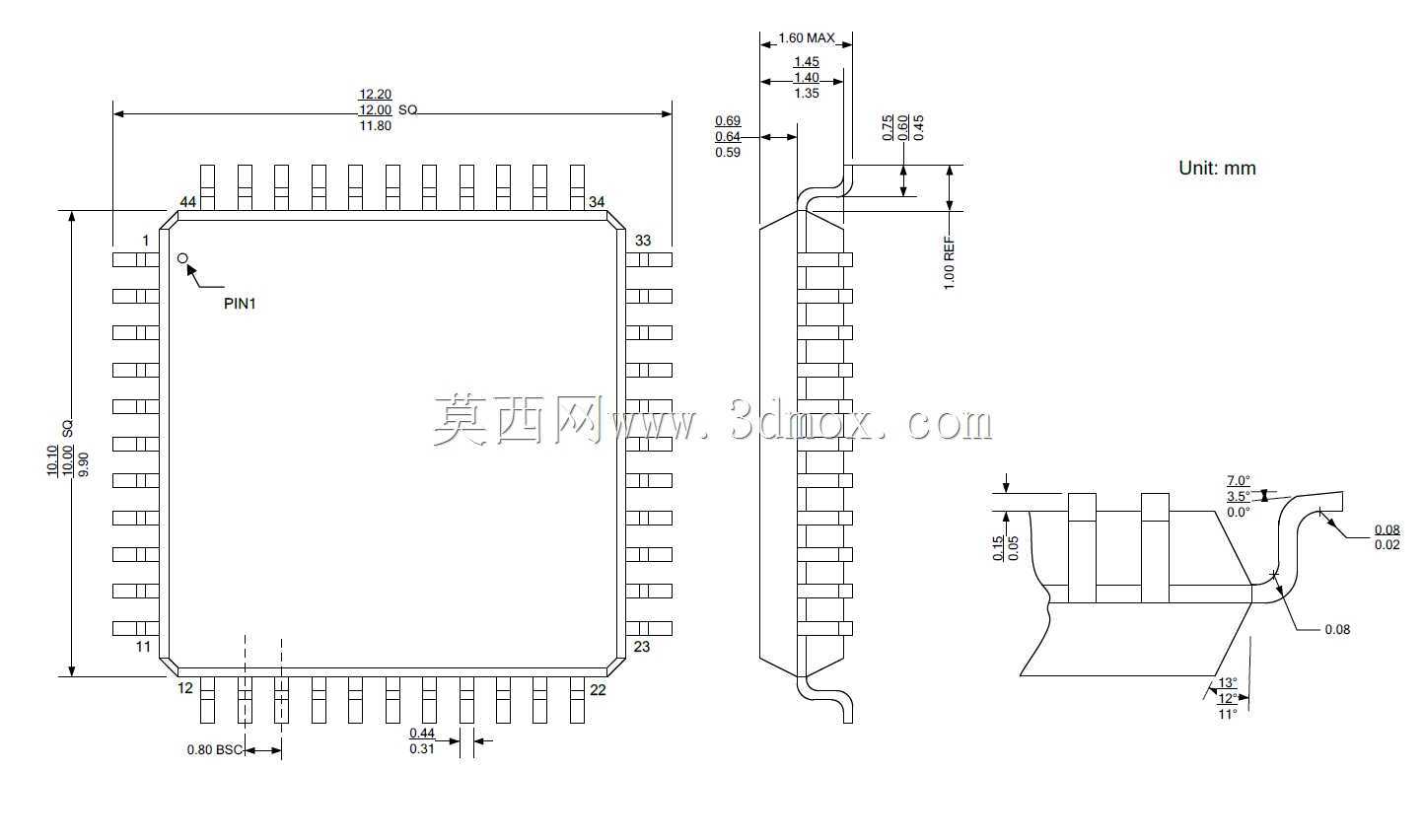

　　设计思路上，建模时没有追求过度的视觉效果，所有尺寸边界都严格对应实际元件的安装公差：本体10mm×10mm的长宽尺寸预留了0.1mm的公差带，1.6mm的本体高度考虑了塑封本体的成型误差，引脚伸出本体的长度、引脚之间的0.8mm间距都按照JEDEC非标准封装的公差范围做了偏移校验，安装时的禁布区范围也在模型里做了隐性的边界参考，导入装配后可以直接生成元件的占位空间，不需要额外绘制安装禁区。很多工程师做3D布局时习惯只画元件的本体方块，忽略引脚的突出部分，实际装配时引脚容易和板边的安装柱、屏蔽罩侧壁产生干涉，这个模型把每一个引脚的空间位置都做了准确还原，做屏蔽罩高度设计、板卡堆叠时，可以直接测量引脚到屏蔽罩内壁的安全距离，避免出现屏蔽罩压到引脚导致的短路问题。

　　从安装边界来看，这款封装的焊盘尺寸设计匹配0.18mm厚度的钢网开口，模型里引脚末端的焊盘接触区宽度和长度，完全对应SMT工艺推荐的焊盘尺寸，做热仿真分析时，也可以直接赋予塑封本体、金属引脚对应的材料参数，模拟芯片工作时的热量通过引脚传导到PCB铜箔的散热路径，不需要再额外简化模型。不少做电源板设计的工程师会遇到LQFP封装芯片的散热问题，借助这个准确的三维模型，可以在热仿真时精准设置引脚与焊盘的接触热阻，得到更贴近实际工作状态的温度场结果，避免因为模型简化导致的散热设计冗余或者不足。

　　在实际的板卡装配流程里，这个模型还能用于指导工装夹具的设计，比如做ICT测试针床时，可以根据模型的引脚位置、本体高度调整测试探针的长度和位置，避免探针顶到元件本体导致测试误判，或者探针长度不足接触不到测试点。对于做波峰焊治具设计的工程师来说，准确的元件高度模型可以帮助设置治具的挡锡条高度，避免锡波冲到元件本体上形成锡珠。不同于通用封装库的简化模型，这个结构把元件底部的塑封凸起、引脚根部的注塑圆角都做了还原，做底部填充工艺设计时，也能准确计算填充胶的用量，模拟胶水在元件底部的流动路径，避免出现填充空洞。
