Mastercam刀路练习用绿色工装定位块

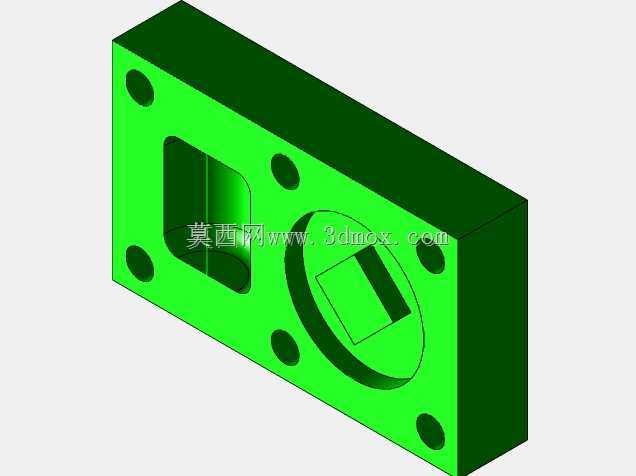

　　这款绿色块状构件是面向数控加工实操训练开发的典型练习载体，日常主要用于数控操作学员熟悉三轴铣削设备的走刀逻辑、参数匹配与工艺排布，也可作为小型工装的定位基座使用，在职业院校机加工实训工位、小型加工中心的操作员岗前培训场景中十分常见。从结构设计来看，构件整体采用矩形基体布局，六个安装孔沿基体周向均匀分布，孔位公差按照常规工装安装的IT7级精度预留，可直接适配M4规格内六角圆柱头螺钉完成台面固定，安装时无需额外加工避让位，基体底部做了0.2mm的平面度要求，贴合安装台面后不会出现翘曲偏移，能保证加工过程中的装夹稳定性。

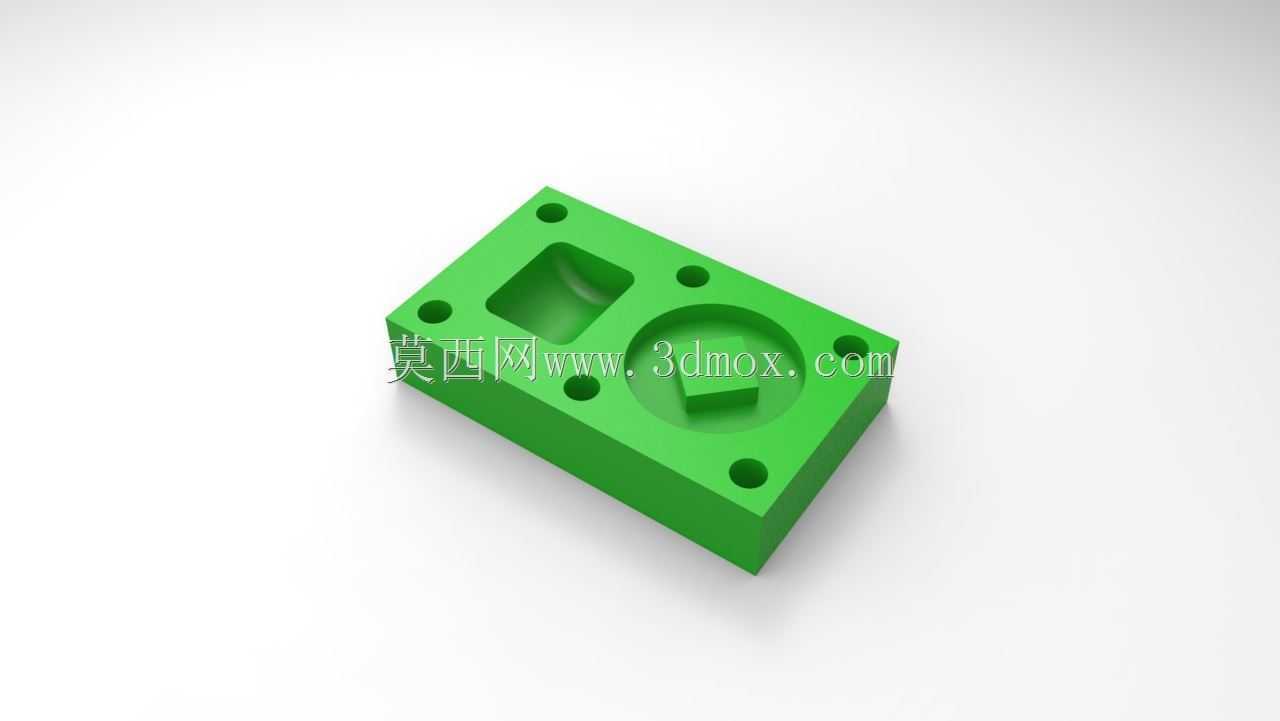

　　基体上集成了两类典型的铣削特征，一类是方形沉槽，槽壁与底面的垂直公差控制在0.02mm以内，槽深按照基体总厚度的三分之一设计，既可以练习型腔铣的分层开粗走刀，也能训练侧壁精修的等高轮廓铣路径，槽内角部预留了R1.5的圆角，避免清角加工时出现刀具过载崩损的问题；另一类是圆形沉台特征，台中心设置了方形凸台，圆形区域可练习平面铣的环绕走刀、螺旋下刀参数设置，中心凸台则能训练二维轮廓铣的顺逆铣切换、刀具半径补偿的实操应用，两类特征相邻排布，中间保留了足够的壁厚，不会因为加工震颤导致特征变形。

　　设计这类练习件的时候，特意将不同类型的铣削特征整合在同一块基体上，不需要频繁更换装夹就能完成开粗、精修、钻孔、倒角等多道工序的训练，学员可以在单次装夹流程中熟悉不同走刀方式的切削参数匹配，比如方形槽开粗时的切削深度、进给速率设置，圆形沉台精修时的主轴转速、步距参数调整，安装孔加工时的钻削循环指令调用，完全贴合实际生产中简单工装类零件的加工流程。从安装边界来看，构件整体长宽尺寸控制在100mm×60mm区间，总厚度20mm，属于小型机加工件范畴，既可以直接装夹在平口钳上完成全部加工，也能通过压板固定在机床工作台上，不需要占用过大的加工行程，适配绝大多数中小型三轴数控铣床的加工范围，不会出现行程不足无法加工的问题。

　　构件的所有棱边都做了C0.5的倒角设计，既可以练习倒角刀的路径编写，也能避免零件加工完成后锐边划手的问题，符合机械加工零件的常规安全设计要求。在实际实训应用中，这类练习件不需要过高的尺寸精度要求，重点是让操作者掌握不同特征对应的刀路编写逻辑，理解刀具路径与实际切削效果之间的对应关系，比如型腔铣开粗时的残留高度控制、等高铣精修时的进刀退刀位置设置、钻孔循环时的安全高度设定，这些操作逻辑和实际生产中加工工装夹具、小型设备基座的工艺逻辑完全一致，学员熟练掌握这类零件的加工流程后，就能快速上手简单结构件的实际生产加工。此外，构件的特征排布特意避开了薄壁、深腔等容易出现加工缺陷的复杂结构，适合刚接触数控编程的新手逐步练习，不会因为特征难度过高打击学习积极性，同时所有特征的加工参数都可以直接套用常规铝件、塑料件、软钢件的切削参数库，不需要单独定制特殊刀具，用普通的立铣刀、钻头、倒角刀就能完成全部加工，实训成本极低，适合批量制作供学员反复练习使用。
