粉末定量分配装置结构设计方案

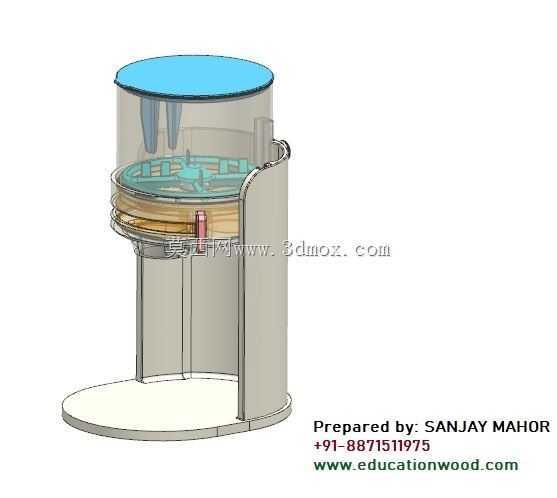

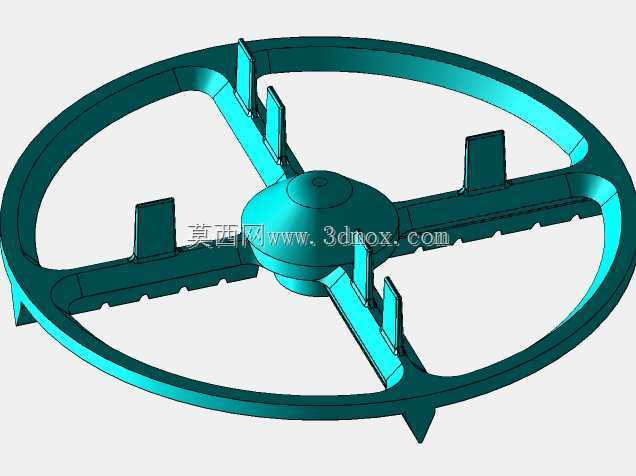

　　在食品加工、精细化工、医药制剂、3D打印耗材供给等涉及粉体物料处理的生产场景中，粉末定量分配的精度直接影响最终产品的批次一致性，传统人工舀取、重力自流的给料方式，往往受粉体流动性差异、架桥效应影响，单次给料误差常超过10%，无法满足精细化生产的配比要求。这套粉末分配装置采用容积式定量的核心设计逻辑，整体为立式圆柱布局，上部设置密封储料腔，可容纳单次作业周期内所需的粉体物料，腔体内置导流打散结构，避免细粉在储料段堆积架桥，保证物料能够持续均匀下落至定量腔位置。

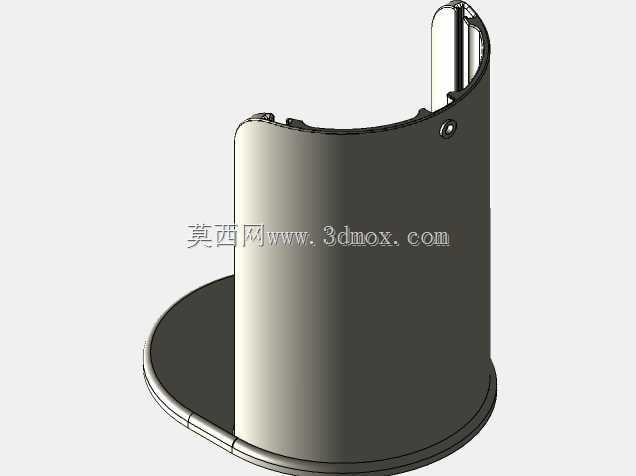

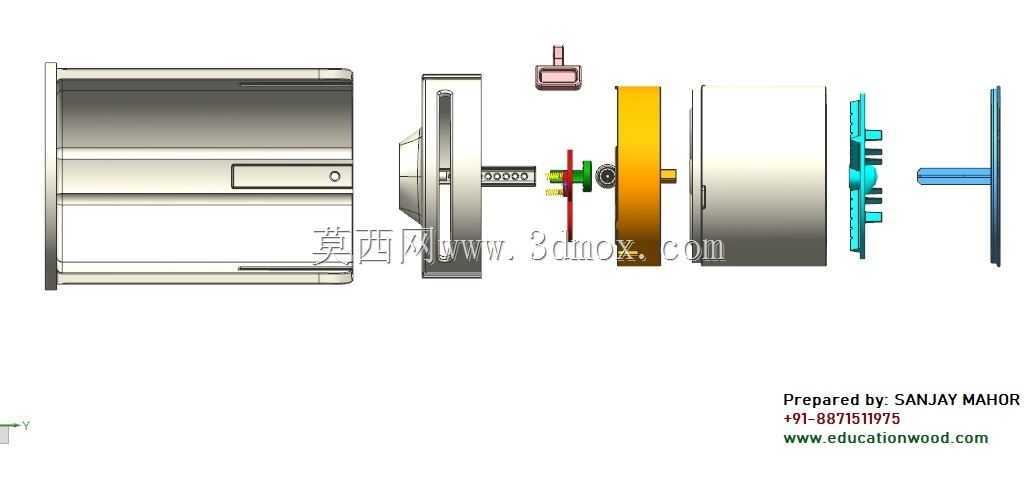

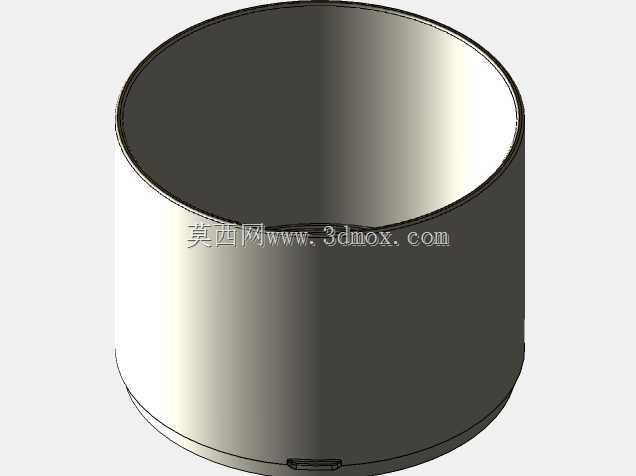

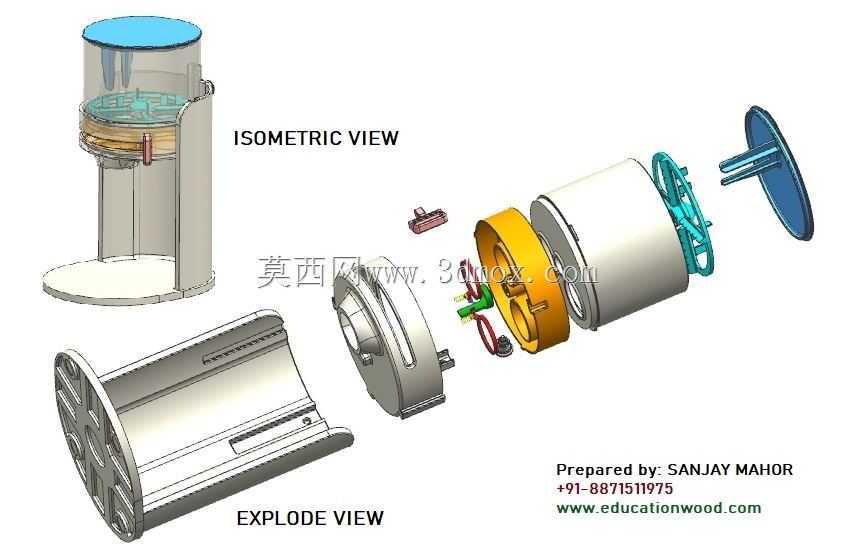

　　从爆炸视图的结构拆分来看，装置核心定量单元采用转阀式容腔设计，定量轮上设置固定容积的料槽，当驱动端带动定量轮转动时，料槽在接料位承接来自储料腔的粉体，随转动至出料位时，料槽内的粉体在重力作用下完全下落至出料口，单次转动周期即可完成固定剂量的粉末输出，通过调整定量轮的转速或者更换不同容积料槽的定量轮，即可适配不同剂量的分配需求，无需对整体结构做大幅改动。装置的外壳采用分段式装配设计，上部储料段为透明可视材质，操作人员可直接观察内部粉体剩余量，及时补料避免空转；中部传动段集成了密封结构，在定量轮的转轴位置设置耐磨密封圈，既可以防止细粉渗入传动部件造成卡滞，也能避免外界水汽、杂质进入料腔污染物料，对于易吸潮的粉体物料，还可在储料腔顶部加装干燥组件接口，拓展适配特殊物料的使用需求。

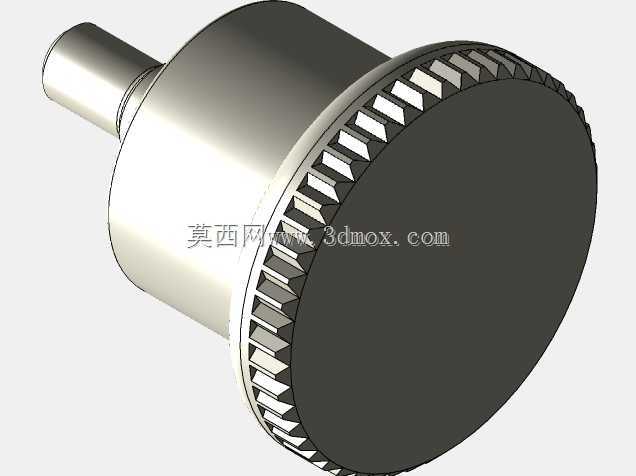

　　下部出料段设置快拆式接料导向结构，无需工具即可拆卸清理，在更换不同品类粉体时，能够快速完成料腔清洁，避免不同物料交叉污染，这一设计在多品种小批量的粉体分装场景中实用性极强，可大幅减少换型清洁的时间成本。从安装边界来看，装置整体底座为圆形法兰结构，可直接固定在粉体包装机、混料机进料口或者实验台架上，整体径向尺寸不超过200mm，高度方向控制在400mm以内，不会占用过多安装空间，侧边预留的驱动接口可适配手动旋钮、小型步进电机两种驱动方式，手动模式适合实验室小剂量样品配制场景，电机驱动模式可接入自动化生产线，配合传感器信号实现定点定量给料。

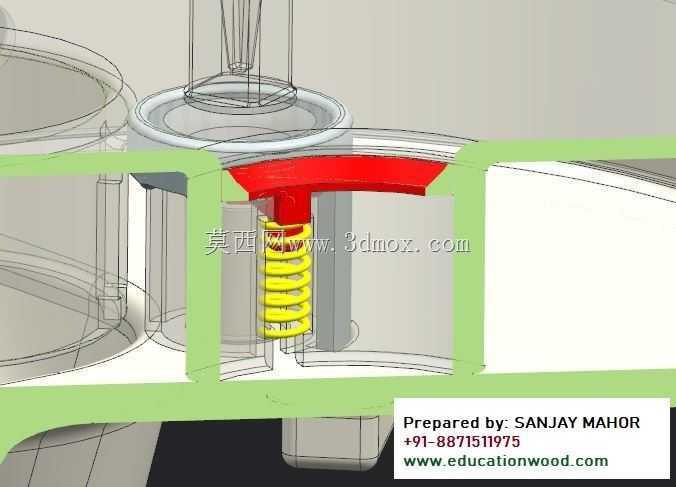

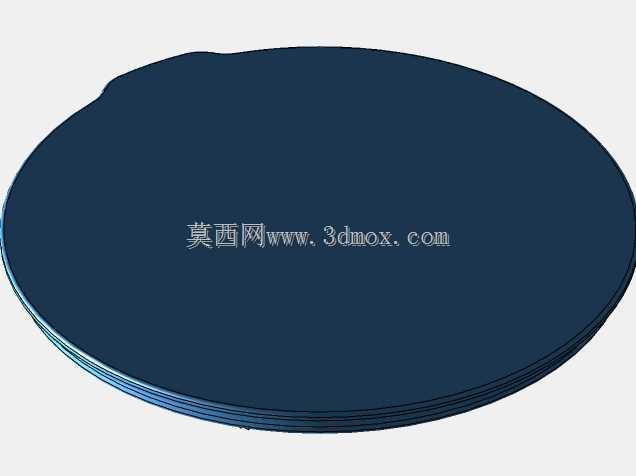

　　在结构细节处理上，所有与粉体接触的内壁面都做了圆弧过渡处理，不存在直角积料死角，表面粗糙度控制在Ra1.6以下，减少粉体附着残留；定量轮与腔体内壁的配合间隙控制在0.05-0.1mm之间，既保证转动顺畅无卡滞，又不会因间隙过大造成粉体漏料影响定量精度。装置的端盖采用卡扣式连接，日常维护时无需拧动多颗螺栓，即可打开端盖检查内部定量轮的磨损情况，更换易损密封件的操作门槛极低，一线操作人员经过简单培训即可完成日常维护作业。不同于传统的螺杆式给料装置，这套转阀式结构对于流动性较好的塑料粉末、金属粉末、食品粉剂都有较好的适配性，不会出现螺杆挤压造成的粉体结块问题，单次给料精度可控制在2%以内，完全满足大多数中小剂量粉体分配的工艺要求。在实际产线适配中，可在出料口位置加装粉体检测传感器，实时监测出料状态，当出现堵料、空料情况时可及时发出信号提醒操作人员处理，进一步提升设备运行的稳定性。
