多腔心形注塑模具结构三维设计

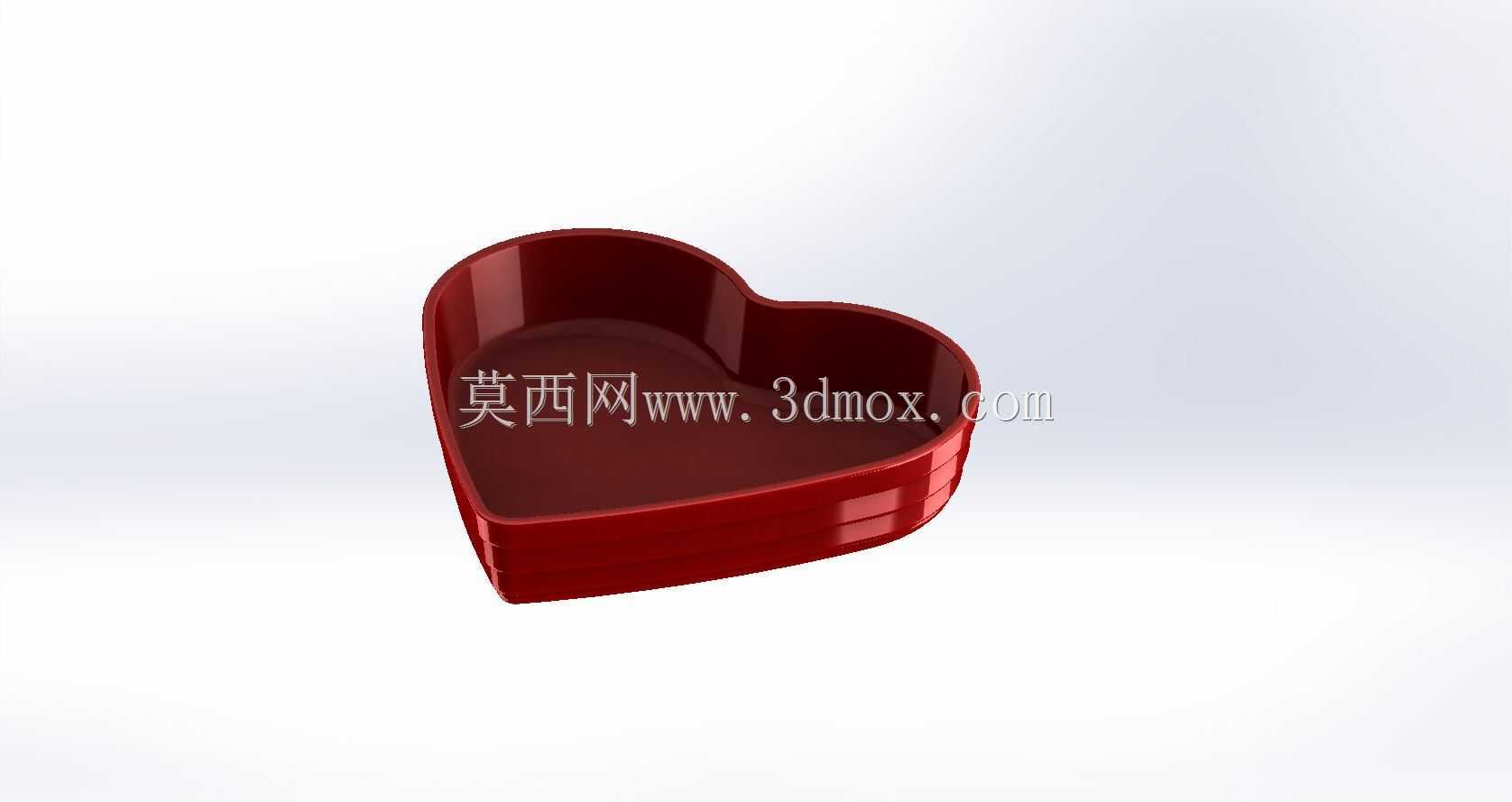

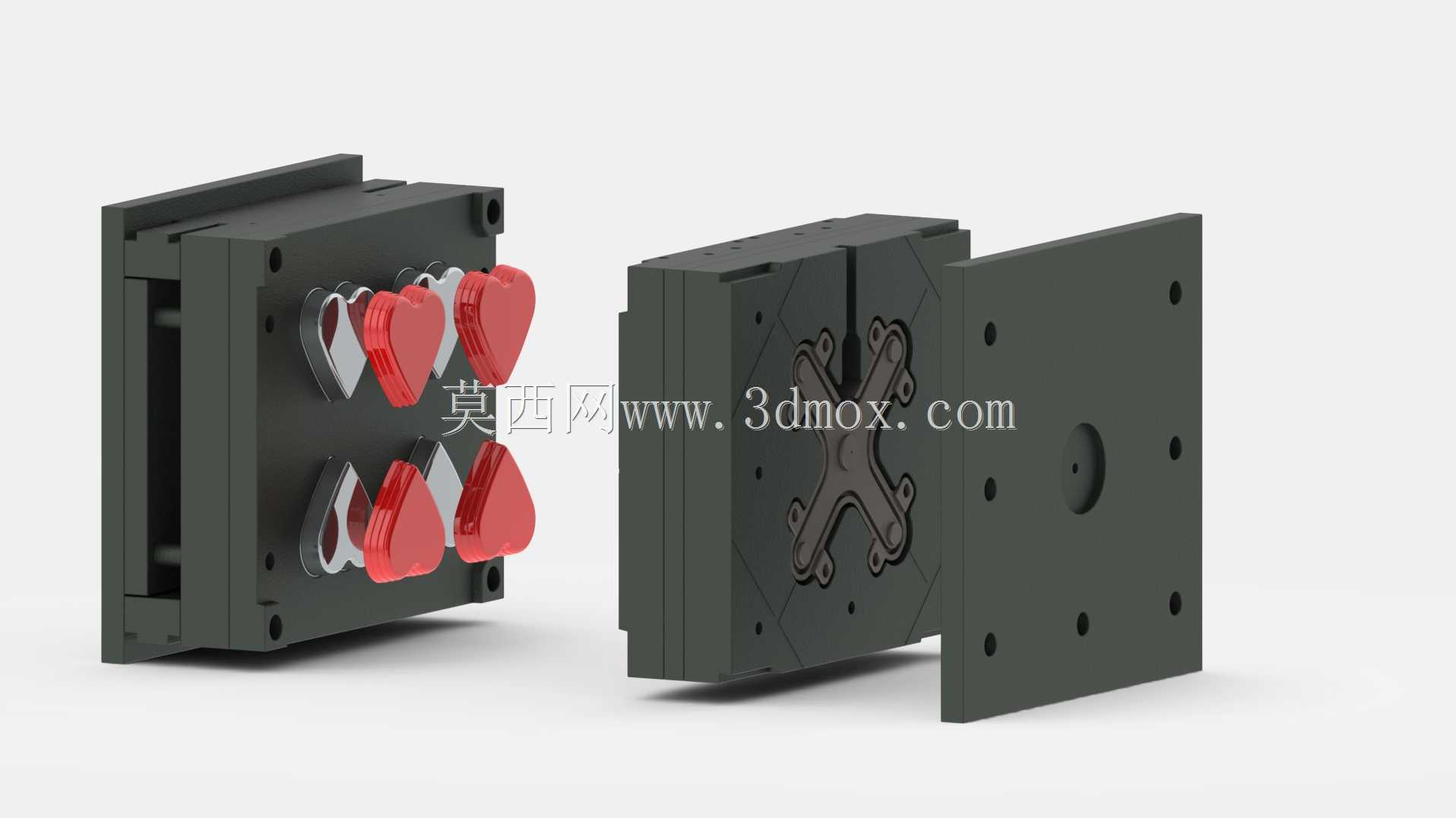

　　这套模具针对小型心形装饰塑件的批量注塑生产设计，采用一模多腔的排布方案，适配日常装饰配件、礼品饰件类小尺寸塑件的量产需求，在小型注塑机台即可完成装夹生产，单模次可产出多件成型塑件，能有效匹配中小批量塑件的生产节拍，降低单件成型的能耗与工时占比。从结构拆分来看，模具分为定模侧与动模侧两大主体部分，定模侧设置对应心形轮廓的型腔结构，直接成型塑件的外表面光洁轮廓，动模侧设置匹配的型芯结构，成型塑件的内侧结构，合模后型腔与型芯精准贴合形成封闭的成型空腔，熔融塑料经浇注系统注入空腔后完成冷却定型。

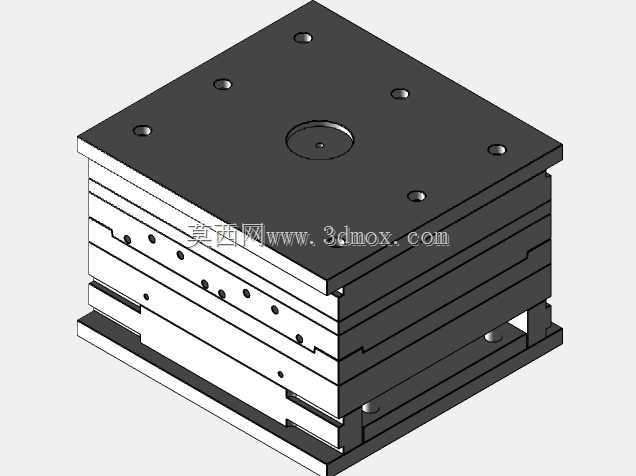

　　设计阶段针对心形塑件的曲面轮廓做了分型面的优化处理，分型线沿塑件最大轮廓边线布置，避免在塑件外观面留下明显的合模飞边痕迹，同时也能简化后续飞边修整的工序工作量。模架采用标准模胚改制，四周布置的导柱导套结构保证合模过程中动定模的对中精度，避免出现错模导致的塑件壁厚不均、轮廓错位等成型缺陷。模具的安装边界适配常规小型卧式注塑机的装夹尺寸，动模侧与定模侧的模板平面度控制在常规注塑模的精度要求范围内，装夹时可直接通过压板固定在注塑机的动定模安装板上，无需额外制作过渡连接工装。

　　冷却回路沿型腔与型芯的成型面周边均匀布置，保证成型过程中各部位冷却速率均匀，减少塑件因冷却不均产生的翘曲、收缩痕等外观缺陷，回路接口采用标准水嘴规格，可直接对接车间常规的冷却水输送管路。顶出结构设置在动模侧，开模后顶出机构可平稳将成型后的塑件从型芯上推出，顶出力的作用点避开塑件的外观面，防止顶出痕迹影响塑件的最终外观质量。浇注系统采用平衡式流道设计，保证注入每个型腔的熔融塑料流速、压力保持一致，让同模次产出的所有塑件成型质量统一，减少个别型腔填充不足、飞边过大的异常情况。排气槽开设在型腔的末端填充位置，可在注塑过程中快速排出型腔内的空气，避免塑件出现烧焦、气泡、填充不满等成型问题。

　　整套模具的结构设计兼顾了量产稳定性与加工便利性，模架部分采用标准件可缩短加工周期，成型型腔与型芯部分采用分体式镶件结构，后续如果出现局部磨损或者需要调整塑件细节，可单独更换对应镶件，无需整体报废模架，降低后期的维护成本。在实际生产场景中，这套模具可适配常见的热塑性塑料成型，比如PP、ABS等常用装饰件塑料原料，成型周期控制在小型注塑件的常规节拍范围内，操作人员经过简单培训即可完成上下模、参数调整、取件等常规操作，适配中小型注塑加工厂的日常生产需求。
