弗雷萨多学院ADF-025精密模具结构设计

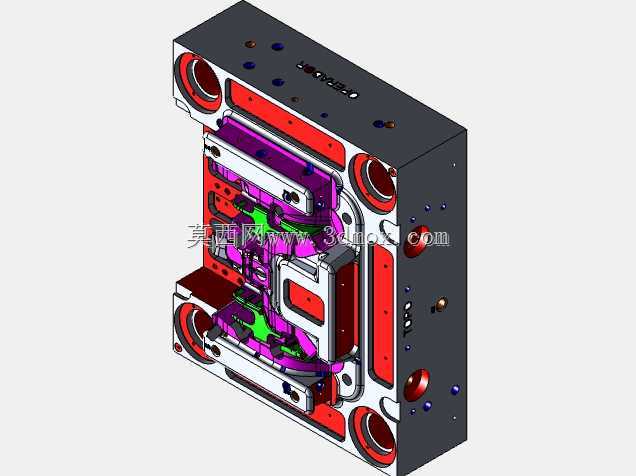

　　这套精密模具结构主要面向小型精密塑胶件的批量注塑生产场景，常见于消费电子接插件、小型仪器结构件这类对尺寸精度、成型一致性要求较高的生产环节，整套结构在设计时优先考虑了量产过程中的稳定性与拆装维护的便捷性，避免长期高速生产下出现精度偏移、飞边超标等常见问题。从整体结构布局来看，模架采用标准三板式结构基础做定制化调整，上下模座的安装孔位完全适配市面主流200吨级卧式注塑机的工作台装夹尺寸，周向布置的四个导套导柱采用高耐磨轴承钢材质，配合间隙控制在0.008mm以内，合模时能保证型腔与型芯的同轴度偏差不超过0.01mm，避免成型件出现壁厚不均、错位披风的缺陷。周向分布的四个吊装孔完全符合模具吊装作业的安全规范，单孔承重冗余量达到整套模具总重的2.5倍，车间转序、上机装拆时不会出现吊装滑脱的安全隐患。

　　型腔与型芯区域采用镶拼式结构设计，不同于整体式型腔的加工难点，镶拼结构将复杂的内部流道、倒扣成型区域拆分为单独的镶件，一方面降低了深腔区域的加工难度，普通三轴CNC配合EDM即可完成高精度加工，不需要采购特殊定制刀具，另一方面当某一区域出现磨损、拉伤时，只需要更换对应镶件即可快速恢复生产，不需要整套模仁返厂重修，大幅降低了量产阶段的维护成本与停机时间。流道设计采用平衡式H型布局，从主浇道到各个型腔的流道长度、转角半径完全一致，注塑时熔融塑胶能在同一时间填充到各个型腔末端，保证同模生产的所有零件的收缩率、尺寸偏差控制在同一公差范围内，不会出现部分零件缺胶、部分零件飞边的填充不均问题。

　　冷却回路的设计完全贴合模仁的外形轮廓，在靠近胶位厚壁区域加密了冷却水道的排布，水道距离胶位的距离统一控制在12-15mm区间，既保证冷却效率，又避免距离过近导致胶位出现冷隔、流痕缺陷，同时水道接口全部设置在模架的后侧区域，接冷却水时不会和注塑机的射嘴、机械手取件路径产生干涉，生产时不需要额外调整管路走向。顶出系统采用顶针、顶板结合的布局，在零件的加强筋、柱位等包紧力较大的区域布置直径匹配的扁顶针，平面区域采用直顶针，顶出行程预留了15mm的安全余量，顶出时零件受力均匀，不会出现顶白、顶穿、变形等问题，同时顶针的固定端采用止转结构，拆装维护后重新装配不会出现顶针错位刮伤模仁的问题。

　　整套结构的安装边界做了充分的干涉校验，所有外露的螺丝、堵头、接头都没有超出模座的外轮廓，码模夹装夹区域预留了足够的平面空间，上机时不需要额外加装垫块，侧面的行程开关、复位杆的位置完全适配注塑机的安全门行程，合模时不会出现部件碰撞。针对长期生产的磨损问题，所有滑动配合面都设计了自润滑槽，装配时填入耐高温润滑脂，连续生产10万模次不需要拆解加油维护，复位弹簧采用矩形截面模具弹簧，抗疲劳性能远优于普通圆线弹簧，长期反复压缩不会出现弹力衰减、复位不到位的问题。在排气设计上，在型腔末端、熔接痕位置都设计了深度0.02mm的排气槽，既能顺畅排出型腔内的空气，避免填充时出现困气烧焦、缺胶问题，又不会因为排气槽过深导致披风产生，减少后续去披风的人工成本。
