八腔窗帘架注塑模具结构设计

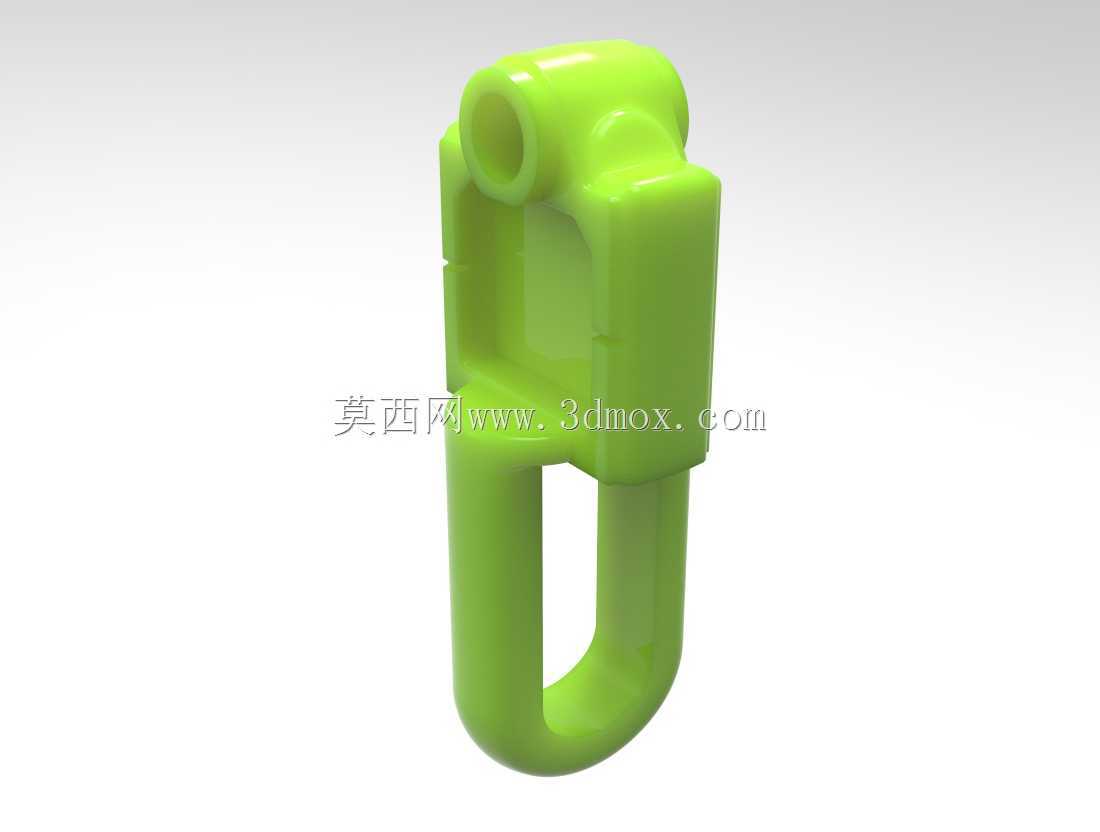

　　这套八腔窗帘架注塑模具，主要面向民用家居建材领域的窗帘配件批量生产场景，适配卧式注塑机安装使用，可一次成型完成八件窗帘架塑件的注射成型作业，大幅提升单批次生产效率，降低单位塑件的成型能耗与人工分摊成本。从实际生产需求出发，模具采用一模八腔的平衡式排布方案，所有型腔围绕浇注中心对称布置，确保熔融塑料进入各型腔的流程长度一致，避免不同型腔填充速度差异导致的塑件缺胶、飞边、收缩不均等成型缺陷，保证同批次产出的窗帘架尺寸一致性与外观质量达标。

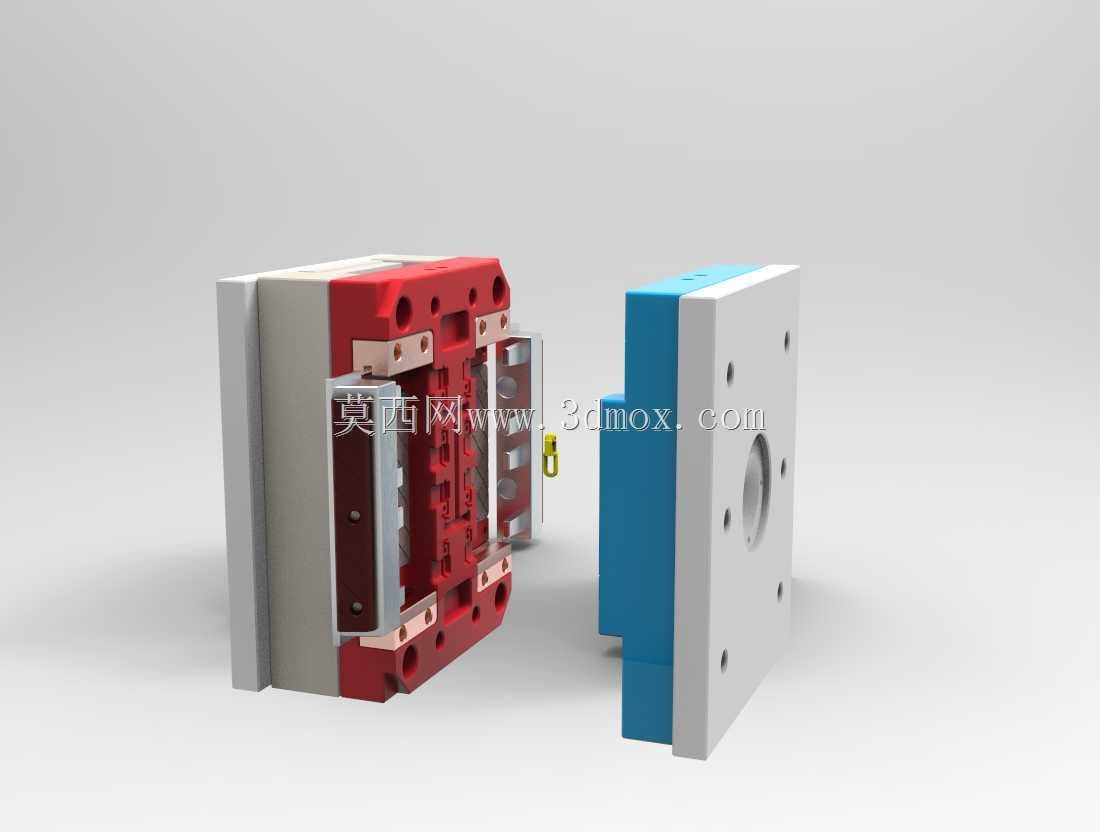

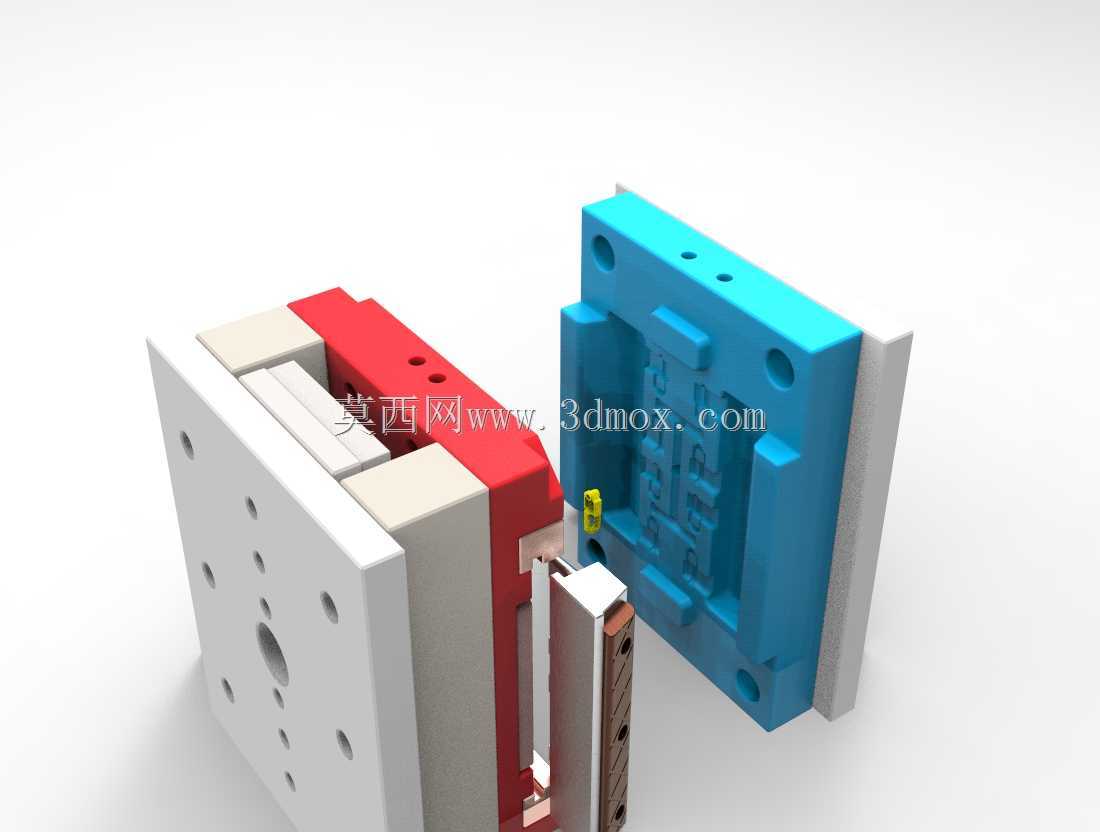

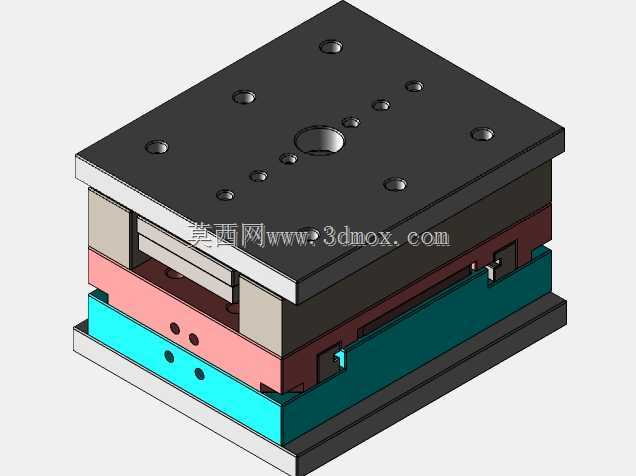

　　模具整体采用标准模架搭配定制成型镶块的结构设计，动定模分型面沿窗帘架塑件的最大轮廓线设置，开模时动模侧带动塑件脱离定模型腔，后续通过顶出机构将塑件从动模型芯上平稳顶出，避免顶出过程中塑件出现变形、顶白等损伤。成型零件部分，型腔与型芯均采用镶拼式结构，选用耐磨模具钢经淬火处理后精加工成型，表面抛光至对应粗糙度要求，既保证塑件成型后的表面光洁度，也便于后续磨损后的快速更换维修，减少模具停机维护时长。浇注系统采用侧浇口进料形式，浇口位置设置在塑件非外观面的边缘处，成型后浇口残留易去除，不会在窗帘架的外露安装面留下明显痕迹，满足家居配件的外观装配要求。冷却系统采用循环水路布置，在动定模的成型镶块内部开设随形冷却水道，保证模具各区域温度均匀，缩短塑件冷却定型时间，有效控制塑件成型收缩率，避免窗帘架出现翘曲变形，保证成型后塑件的尺寸精度满足装配公差要求。

　　导向定位系统采用精密导柱导套配合，同时在型腔周边增设精定位块，确保合模时动定模的对位精度控制在合理公差范围内，避免合模错位导致的塑件壁厚不均、分型面飞边等问题。顶出系统采用顶杆与顶块组合的顶出方式，针对窗帘架的不同结构部位设置对应顶出点位，顶出力分布均匀，顶出动作平稳可靠，适配窗帘架带卡扣、安装槽的复杂结构，避免顶出时塑件局部受力过大产生断裂变形。模具的安装尺寸适配常规吨位的卧式注塑机拉杆间距与模厚要求，定位圈、浇口套尺寸符合通用注塑机标准接口，可直接上机安装调试，无需额外定制转接配件。排气系统在分型面与型腔填充末端开设排气槽，深度控制在塑料溢边值以内，可快速排出型腔内的空气，避免填充过程中出现困气烧焦、气泡等成型缺陷。整套模具的结构设计充分考虑窗帘架塑件的结构特点与批量生产需求，各机构动作逻辑顺畅，成型周期短，生产稳定性强，可满足家居配件厂商大批量连续生产的使用需求，成型后的窗帘架塑件尺寸精度达标，装配卡扣与安装槽的配合公差满足后续组装要求，无需大量二次修整加工即可直接进入装配工序。
