啮合传动双圆柱齿轮组结构设计

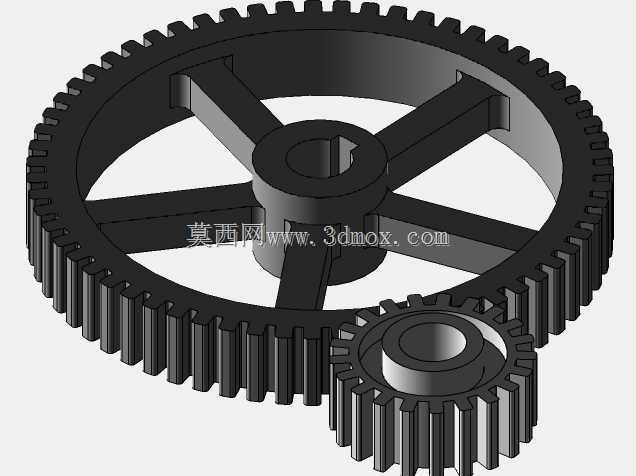

　　这套齿轮组采用外啮合直齿圆柱齿轮搭配方案，核心作用是在平行轴间传递定比旋转运动与扭矩，可适配各类需要固定传动比的中低速传动场景，比如小型机电设备的动力输出端、教学演示用传动台架、轻工机械的进给机构等，这类直齿啮合结构加工难度低、装配对中要求易满足，日常维护无需复杂调整，在对传动平稳性无极端要求的常规工况下适配性极强。从结构细节来看，大齿轮齿数为63，小齿轮齿数为21，传动比恰好为3，输入轴接小齿轮时可实现减速增扭，反过来接入大齿轮则能完成增速传动，可根据实际动力输入输出需求灵活调整安装方向。

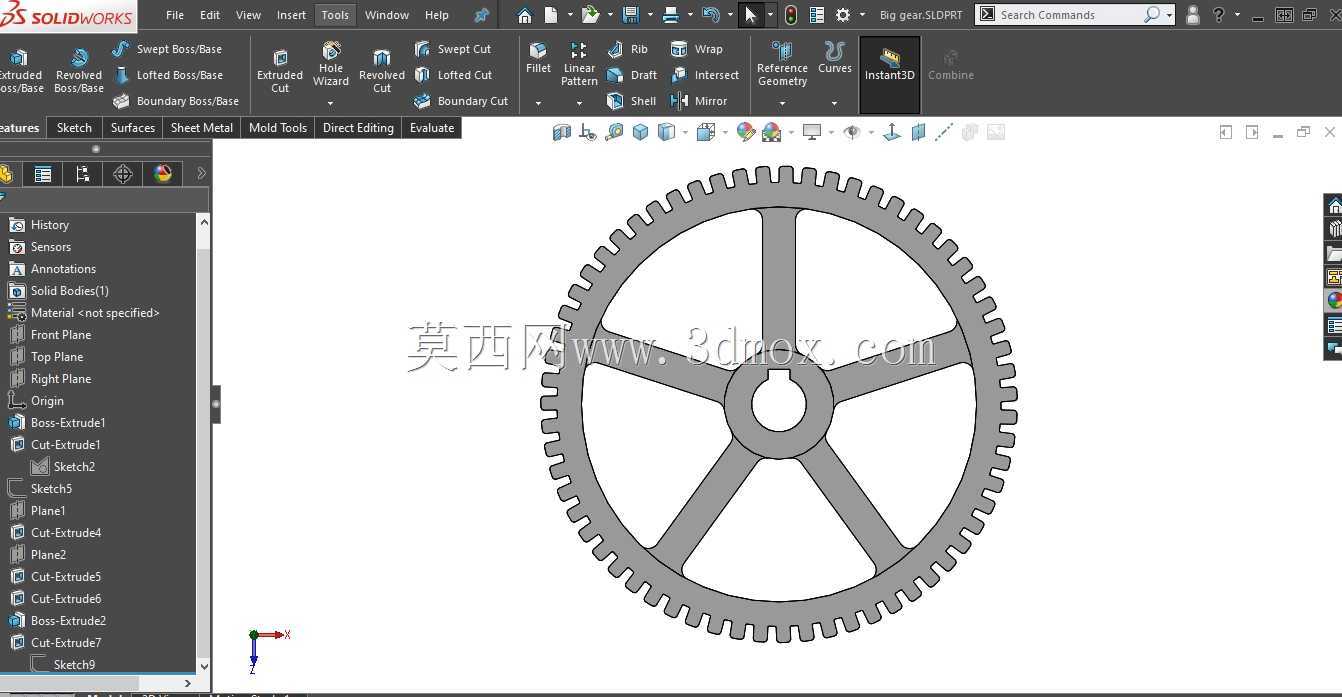

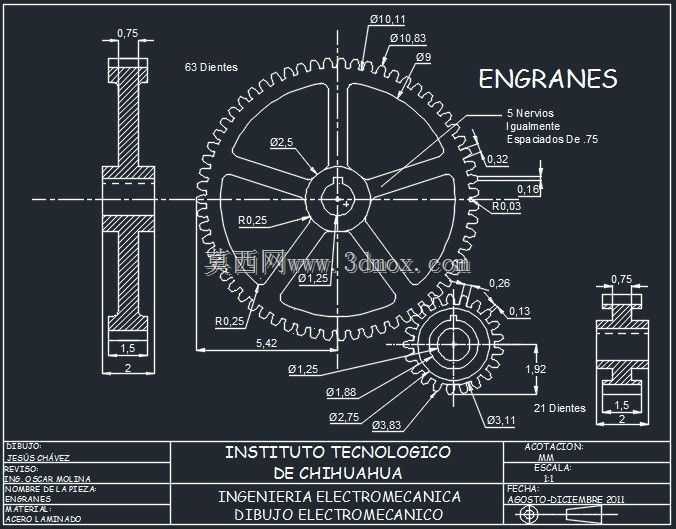

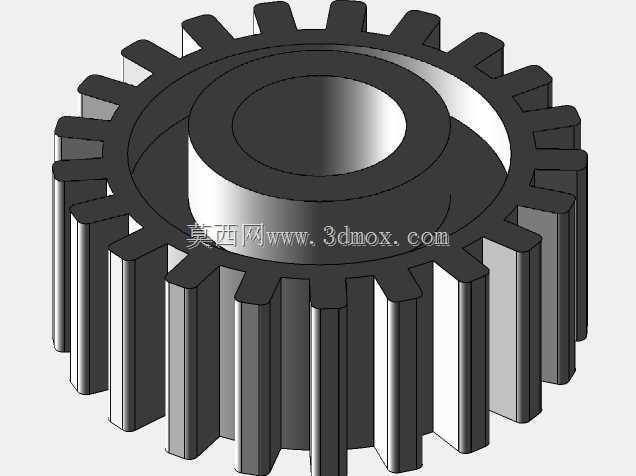

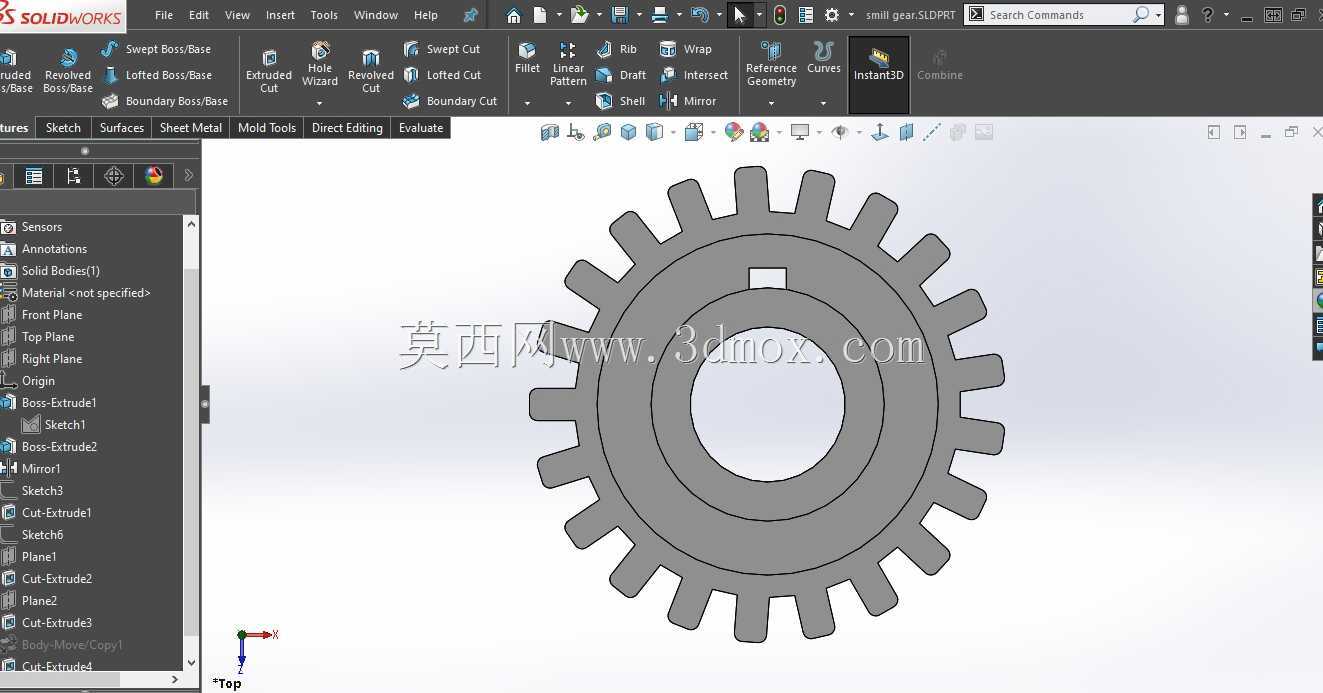

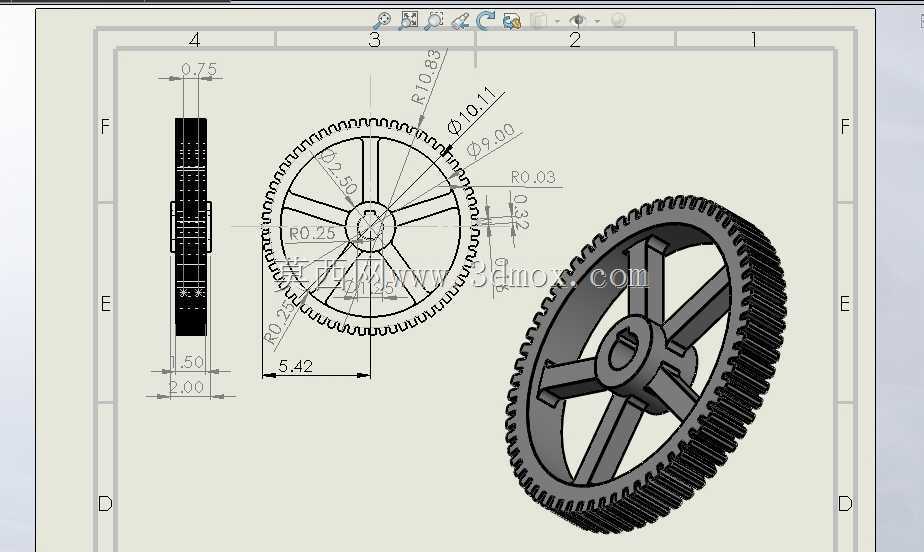

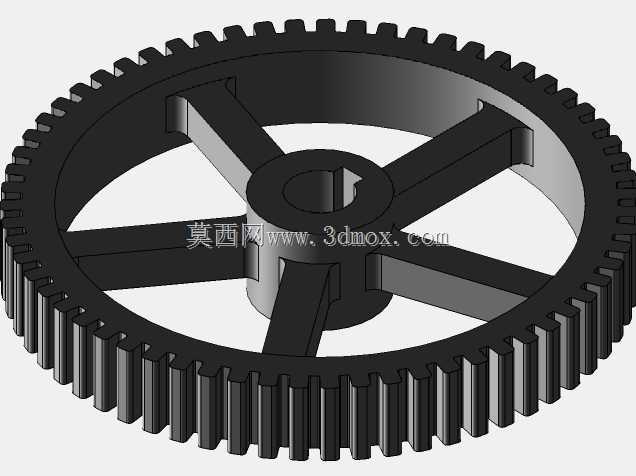

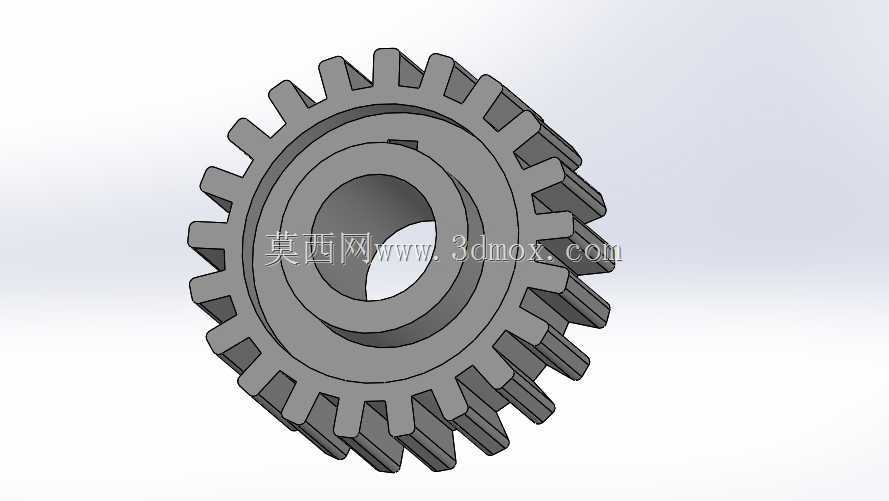

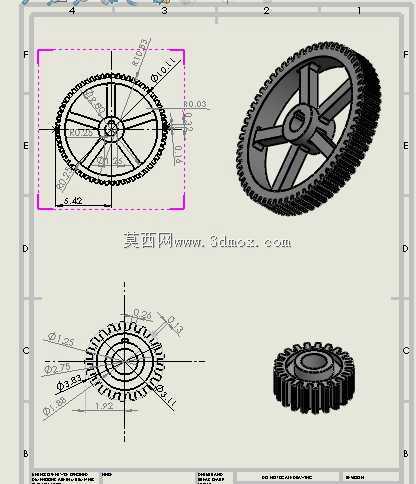

　　两个齿轮均采用辐板式结构，大齿轮设置了5处均匀分布的辐板加强筋，筋厚0.32，相邻筋的周向间隔为7.5度，这种设计在保证轮体整体刚性的前提下，大幅削减了齿轮自身重量，降低了转动惯量，启停阶段的惯性冲击更小，也减少了不必要的材料消耗。齿轮的齿顶圆、齿根圆、轮毂部分都做了明确的尺寸约束，大齿轮齿顶圆直径标注为Φ10.83，齿根位置直径Φ9，轮毂中心孔直径Φ2.5，轮毂与轮缘连接的辐板处设置了R0.25的过渡圆角，避免应力集中导致的辐板断裂风险；小齿轮齿顶圆直径Φ3.83，中心孔直径Φ1.25，齿宽方向尺寸与大齿轮保持一致，保证啮合时的齿面接触长度充足，不会出现偏载咬齿的问题。

　　轴孔部分的设计充分考虑了安装配合需求，两个齿轮的轮毂轴向长度均突出轮缘端面，轮毂端面与轴肩贴合时可实现轴向定位，轴孔与轴的配合可根据载荷大小选择过渡配合或者小间隙配合，搭配平键即可完成周向固定，安装时只需保证两轴的中心距为5.42，即可满足正确啮合的中心距要求，无需额外调整齿侧间隙，中心距的公差可控制在IT7级范围内，就能保证传动过程中不会出现卡滞或者侧隙过大的冲击问题。齿向方向为直齿，啮合时的接触线为与轴线平行的直线，加工时可采用滚齿或者插齿工艺直接成型，不需要专用的螺旋角加工工装，对于小批量加工或者教学实训场景来说，加工门槛更低，也方便后续的齿面检测，用通用齿厚卡尺就能完成公法线长度的测量，验证齿厚是否符合设计要求。从安装边界来看，整套齿轮组的轴向总尺寸不超过2，径向方向大齿轮的最大回转直径为Φ10.83，安装时只需在径向预留不小于Φ12的空间，轴向预留3左右的装配间隙，即可满足运转时的空间需求，不会与周边的壳体、支撑件发生运动干涉。齿轮的啮合齿面粗糙度可按Ra1.6加工，非配合面的粗糙度达到Ra6.3即可满足使用要求，对于载荷不大的场景，采用45号钢调质处理就能满足强度要求，如果是频繁正反转的工况，可对齿面做高频淬火处理，提升齿面的耐磨性能，延长使用寿命。

　　这套齿轮结构没有额外的减重孔或者复杂的异形结构，所有尺寸都做了规整的圆角处理，没有尖锐的棱角，既方便三维建模时的特征绘制，也便于后续的工程图出图与加工编程，对于刚接触机械传动设计的人员来说，也能通过这套结构理解直齿轮啮合的核心参数匹配逻辑，掌握中心距、齿数、模数、齿顶高系数这些核心参数之间的计算关系，理解辐板结构在回转类零件设计中的减重与刚性平衡思路。在实际装配过程中，需要先确认两支撑轴的平行度误差不超过0.02/100，避免齿面出现偏载导致的局部磨损过快，装配完成后手动盘动齿轮时，应转动灵活无卡滞，齿侧的间隙可用塞尺测量，保证在0.13-0.16的范围内，既不会因为间隙过小导致运转时发热胀死，也不会因为间隙过大导致正反转切换时出现过大的回程误差。
