带定位凸台外齿啮合传动轮座结构

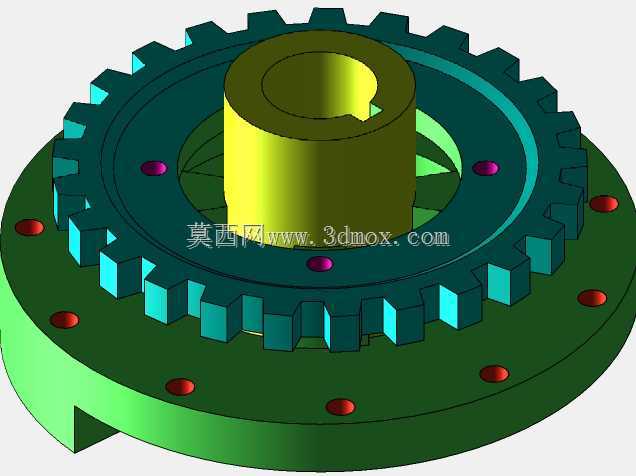

　　在常规重载传动工位的布局里，这类带中心凸台的外齿传动轮座，往往承担着动力输入输出端的衔接定位作用，区别于普通直齿传动轮，它将齿圈、中心定位轴套、底部安装法兰整合为一体式结构，省去了传统分体装配时的同轴度校准工序，在中小载荷的间歇传动场景下，能有效降低装配累计误差带来的传动卡顿问题。从实际应用场景来看，这类结构常出现在小型自动化生产线的转位机构、轻工设备的分度传动单元，以及部分专用设备的动力传递节点上，不需要额外加装定位轴承座，依靠底部法兰的安装孔就能直接固定在设备基板上，中心带缺口的凸台可以直接和驱动轴的键位配合，传递扭矩的同时限制轴向窜动，相比平键连接的普通轮体，这种缺口式的轴孔配合能承受更大的瞬时冲击载荷，在频繁正反转的传动工况下，键位磨损的概率会降低不少。

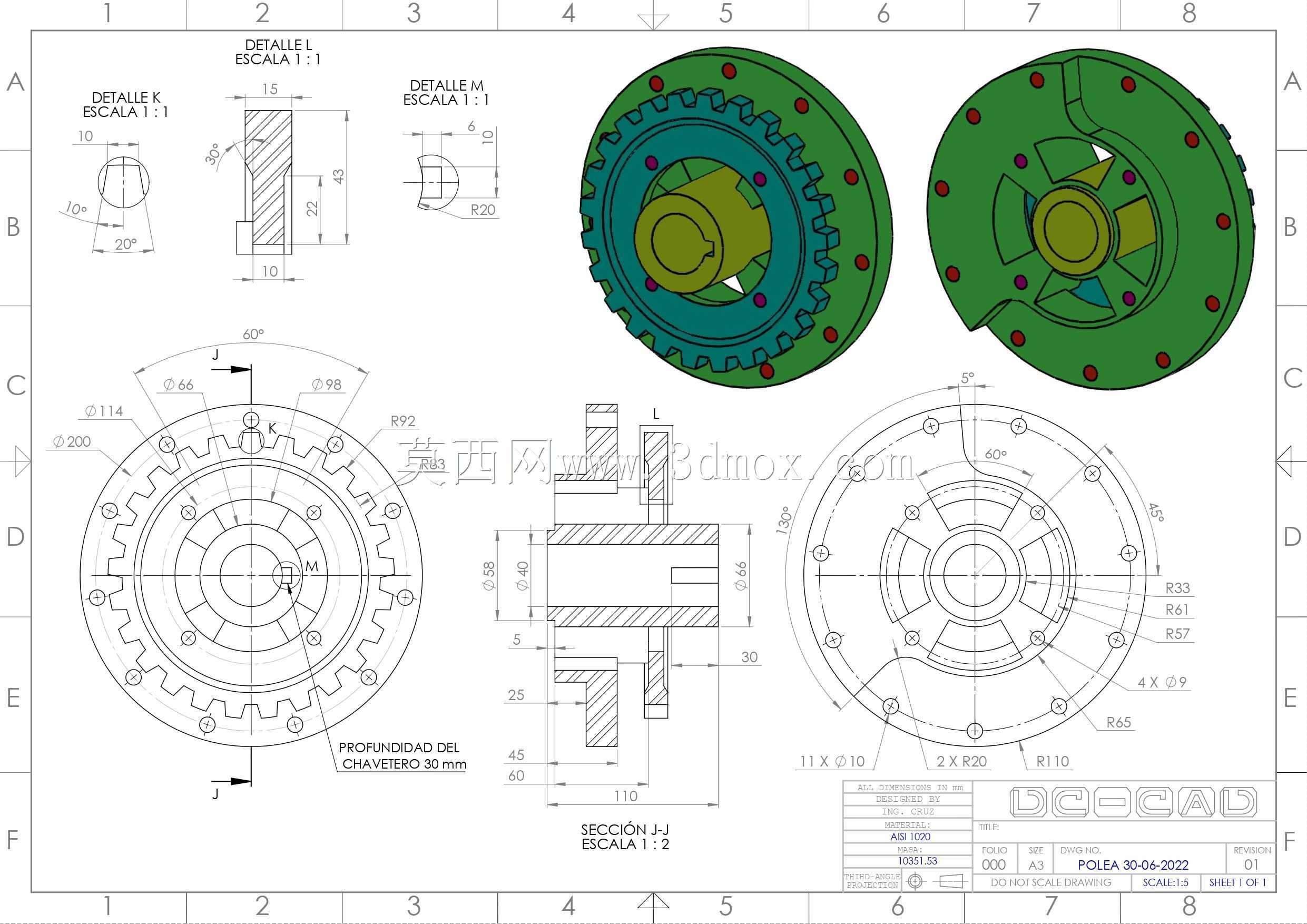

　　设计这类结构的时候，首先要确认的是外齿的模数和啮合间隙，齿部的齿顶高、齿根圆角都做了适配性调整，齿根处预留了足够的圆角过渡，避免应力集中导致的断齿问题，齿圈和中心凸台之间的辐板上，均匀布置了几个定位销孔，装配时可以穿过销钉和外接的传动拨盘连接，拓展动力输出的路径，不需要额外在轮体上加工连接位。底部的安装法兰做了下沉式的台阶设计，法兰面上的固定孔采用沉头结构，安装后螺栓头不会突出法兰平面，不会和周边转动的部件发生干涉，法兰边缘做了小角度的倒角，既方便安装时对准基座的定位止口，也能去除加工后的锐边，避免装配时划伤操作人员。

　　从安装边界来看，这类轮座的轴向安装尺寸要匹配驱动轴的伸出长度，中心凸台的内孔公差一般取H7级，和驱动轴的配合属于间隙过渡配合，既方便装配时的穿入，也不会因为间隙过大导致传动时的径向跳动。外齿的齿顶圆直径要和啮合配对齿轮的中心距匹配，安装时要保证两个啮合轮的轴线平行度误差在0.02mm以内，否则会出现单侧齿面过度磨损的情况。底部法兰的安装孔位是按圆周均匀分布的，孔距公差控制在±0.05mm，和基座上的螺纹孔对位时不需要反复调整，穿入螺栓后按对角线顺序拧紧即可，能保证轮体安装后的端面跳动量控制在合理范围内。

　　实际使用过程中，这类一体式轮座的维护成本比分体式结构低很多，因为没有多余的连接紧固件，不会出现螺栓松动导致的传动偏移问题，齿面的润滑可以直接采用脂润滑，不需要额外设计密封油腔，在开放式的传动工位上适用性很强。辐板上的减重孔在保证结构强度的前提下，降低了轮体的整体重量，转动时的转动惯量更小，驱动电机的启动负载也会相应降低，对于频繁启停的传动工位来说，这点设计能有效减少电机的冲击损耗。中心凸台的缺口位置做了强化处理，缺口的直角处做了小圆角过渡，避免扭矩传递时应力集中在缺口根部，长期使用下也不容易出现凸台开裂的问题。

　　在结构细节上，齿圈的齿向做了轻微的修形处理，啮合时的接触斑点会集中在齿面中部，不会出现齿端接触的偏载情况，即使安装时存在微小的角度误差，也能保证传动的平稳性，降低传动过程中的噪音。底部法兰和齿圈之间的过渡段采用了锥形过渡结构，相比直角过渡，能更好地分散齿圈传递下来的径向载荷，避免法兰和齿圈连接位置出现应力断裂的情况。法兰面上的几个红色标识点其实是加工时的找正基准，装配时可以通过这些点位快速确认轮体的周向位置，和驱动轴的缺口对位时更加方便，不需要反复转动轮体找正键位。
