交错轴传动蜗轮蜗杆啮合结构

　　在各类需要大传动比、交错轴动力传递的机械设备中，蜗轮蜗杆副始终是不可替代的核心传动部件，这套啮合结构的设计完全围绕实际工况的载荷传递需求展开，没有多余的装饰性结构，每一处几何特征都服务于动力传递的稳定性与使用寿命。从实际应用场景来看，这类传动结构常出现在输送设备的减速单元、小型工装的进给机构、自动化生产线的分度机构中，尤其适合输入轴与输出轴空间垂直交错、需要在较小安装空间内实现大减速比的场合，相比平行轴齿轮传动，它能在单级传动下实现10-60的传动比，大幅缩减传动链的零件数量，减少设备整体的装配复杂度。

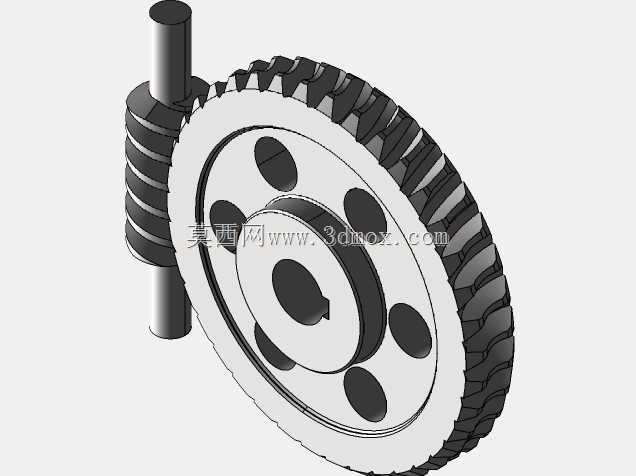

　　从结构设计思路来看，蜗轮的轮齿采用了与蜗杆齿形共轭的渐开线类曲面设计，齿圈部分做了均匀分布的减重孔设计，这些减重孔并非随意开设，其位置经过受力校核，避开了轮齿根部的应力集中区域，在保证轮体结构强度的前提下，尽可能降低转动惯量，减少传动过程中的启动惯性冲击，让动力输出更平稳。蜗轮中心的安装孔采用了标准的通孔配合键槽结构，能够与输出轴实现可靠的周向固定，避免大扭矩传递下出现轴与轮毂的相对滑动，轮毂部分的凸台高度经过匹配计算，刚好能覆盖轴承内圈的安装宽度，保证装配时轴承的定位精度，不会出现轴向窜动的问题。

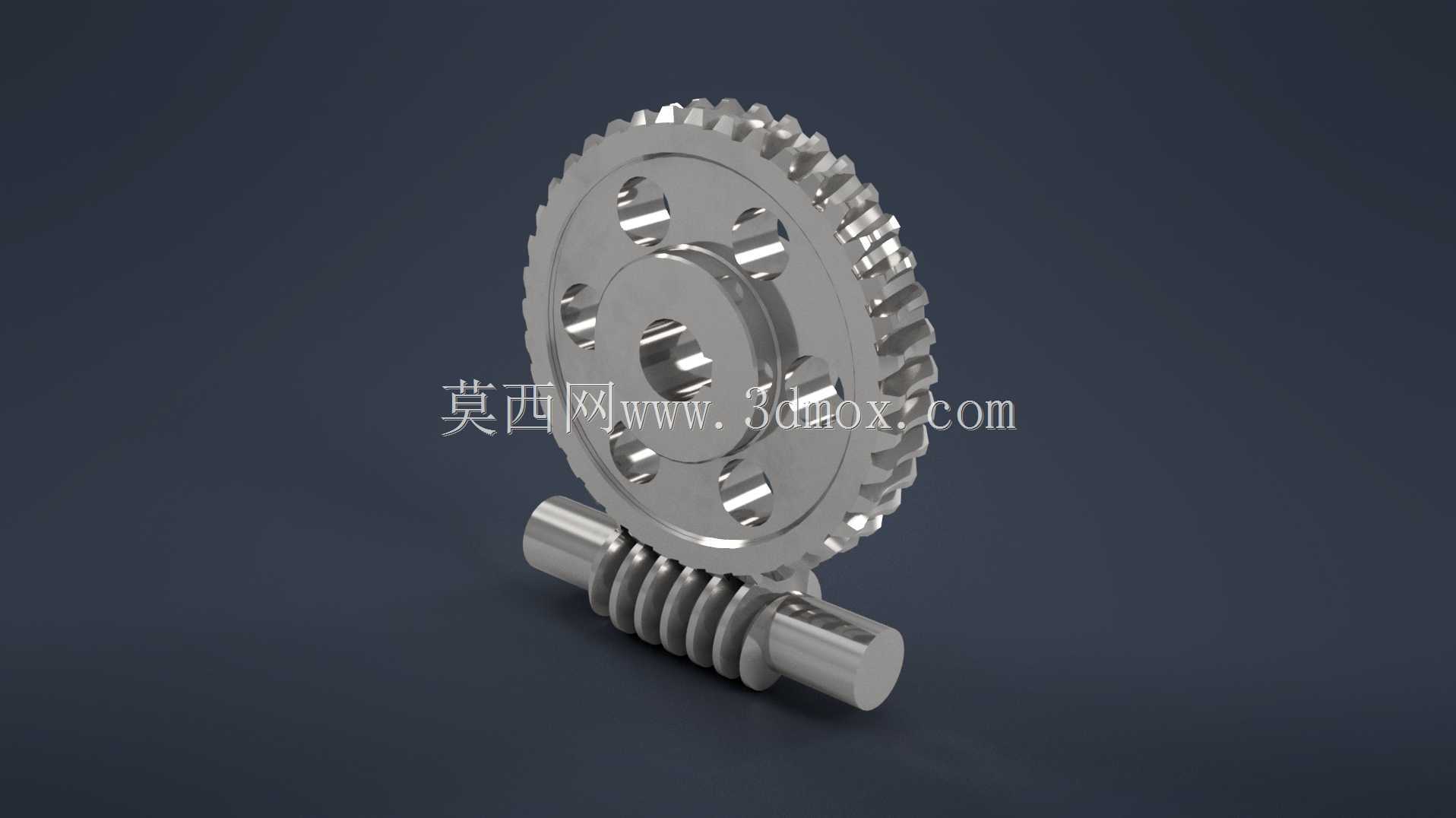

　　与之配合的蜗杆部分采用了整体式轴杆结构，蜗杆齿段与两侧的安装轴颈为一体化加工成型，没有额外的拼接结构，从根源上避免了装配误差带来的啮合间隙问题。两侧轴颈的直径尺寸经过轴承选型匹配，能够适配常用的深沟球轴承安装，轴端的倒角设计符合装配工艺要求，方便压装轴承时的导向，不会刮伤轴承内圈的配合面。蜗杆的齿形采用阿基米德齿形设计，加工工艺成熟，普通车床即可完成齿形加工，后期维护更换的成本更低，适合通用机械设备的批量配套使用。

　　从安装边界来看，这套蜗轮蜗杆副的中心距经过严格的公差控制，装配时只需要按照设计给定的中心距固定蜗轮与蜗杆的轴承座位置，就能保证齿面的正确啮合接触，不需要额外做复杂的齿向修配调整。蜗轮的齿宽与蜗杆的啮合长度经过匹配计算，保证在额定载荷下，齿面的接触应力分布在合理范围内，不会出现局部过载点蚀的问题。轮体的最大外径尺寸控制紧凑，在满足传动扭矩要求的前提下，尽可能缩小了传动箱的径向安装空间，蜗杆的轴向总长度也预留了足够的轴承安装与锁紧螺母位置，不会出现安装时与箱体侧壁干涉的问题。

　　在实际使用过程中，这套结构的自锁特性也是设计时重点考虑的特性，当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构可以实现反向自锁，也就是只能由蜗杆带动蜗轮转动，而蜗轮无法带动蜗杆转动，这一特性在起重类设备、倾斜输送设备中能够起到安全防护作用，避免动力中断后负载出现反向滑落的风险。设计时也充分考虑了润滑需求，啮合齿面的间隙控制在合理范围，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小导致润滑脂无法进入齿面啮合区域，造成异常磨损。轮齿的表面粗糙度要求符合通用传动件的加工标准，能够保证润滑脂在齿面形成稳定的油膜，降低长期运行下的磨损速率，延长整套传动副的使用寿命。

　　对于结构设计从业者来说，这类蜗轮蜗杆结构的建模过程需要重点关注齿面的共轭关系，不能只做外观上的齿形模仿，必须保证齿面的啮合轨迹符合传动原理，否则在后续做运动仿真、干涉检查时会出现齿面穿模的问题，导出的模型也无法直接用于实际生产的加工参考。建模时需要先确定传动比、中心距、模数、蜗杆头数等核心参数，再通过参数化建模生成对应的齿形，最后完成轮毂、减重孔、轴颈等附属结构的设计，保证每一处尺寸都符合机械设计的标准规范，能够直接对接后续的工程图生成与加工工艺编制。
