红外传感配套安装固定支撑支架结构

　　在工业自动化产线的光电检测工位、智能仓储的物料到位识别单元、小型机电设备的位置反馈模组中，红外传感器的安装固定精度直接决定检测信号的稳定性，这款配套的安装支架正是为解决红外传感单元的定位、固定与防护需求设计的结构件。从实际使用场景来看，这类支架多应用在空间紧凑的设备内部，比如电子装配流水线的工件到位检测点位，支架需要同时承担传感器本体固定、安装面适配、走线避让的多重作用，避免传感器在设备长期运行中因振动出现偏移，导致检测信号误触发或者漏检。

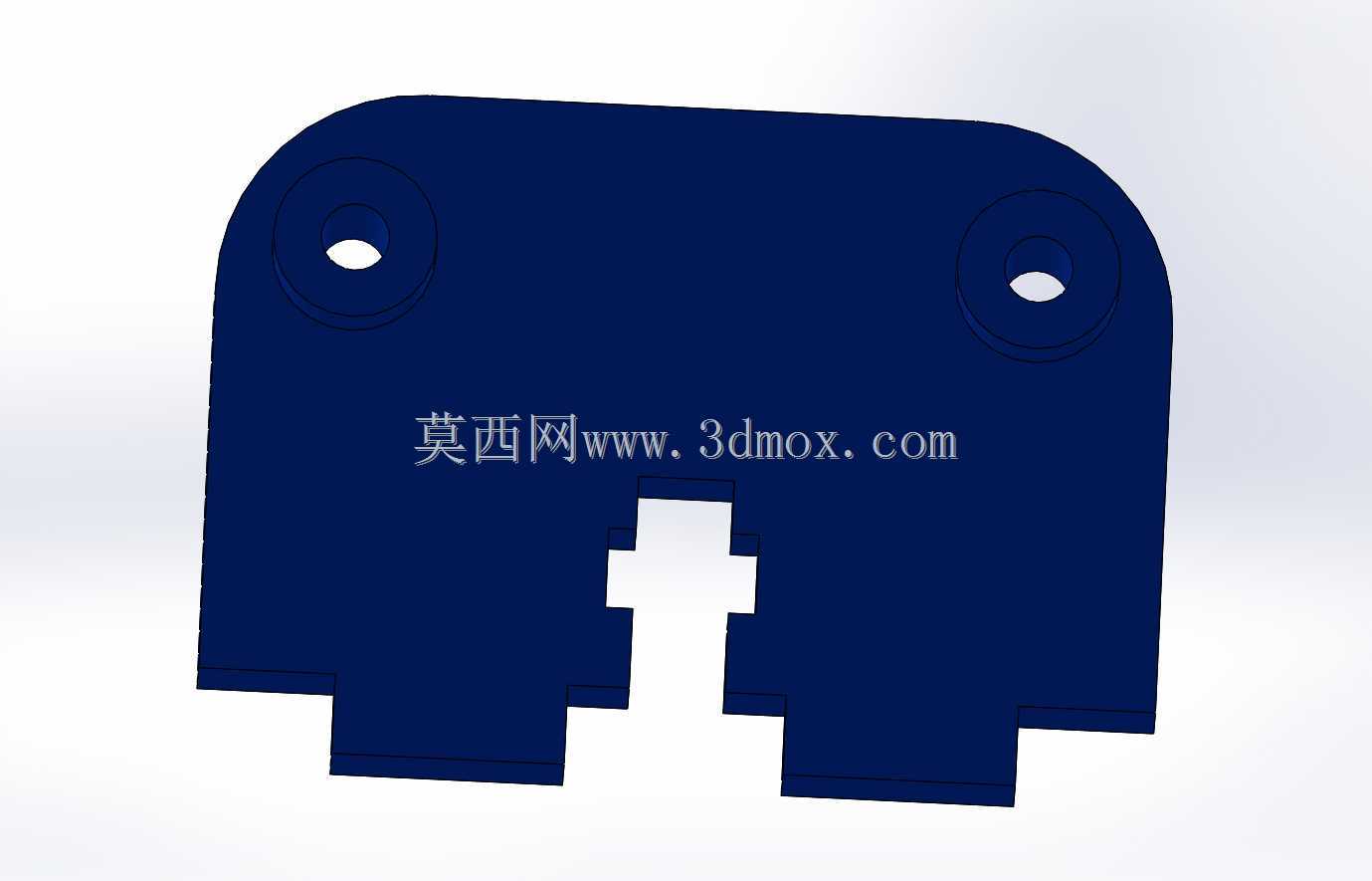

　　从结构设计逻辑来看，支架主体采用一体化板式结构，整体轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少设备内部走线时对线缆外皮的磨损。支架上部对称设置两个带沉台的安装孔，沉台深度刚好适配常用的盘头内六角螺钉头部，安装后螺钉头部不会突出支架表面，不会和周边的其他结构件产生运动干涉，两个安装孔的孔距经过公差匹配，适配多数标准红外传感器的安装孔位公差带，安装时不需要额外扩孔或者修配，直接通过螺钉就能完成传感器和支架的锁紧固定。

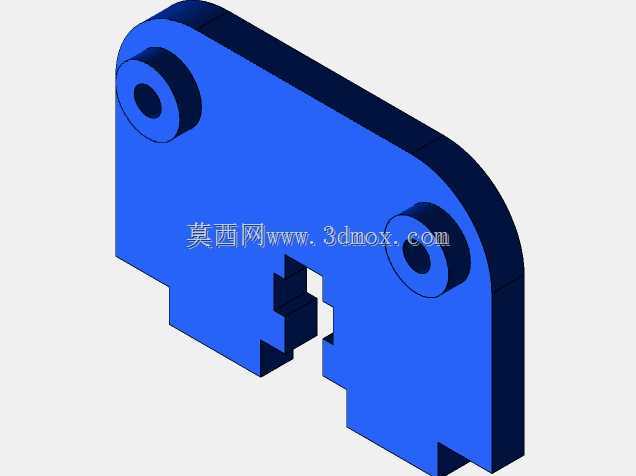

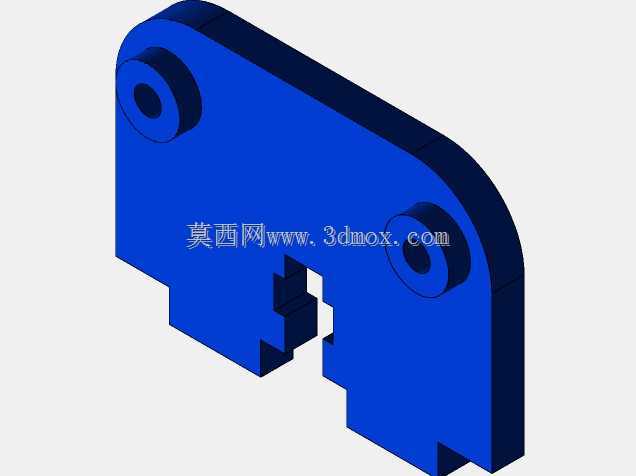

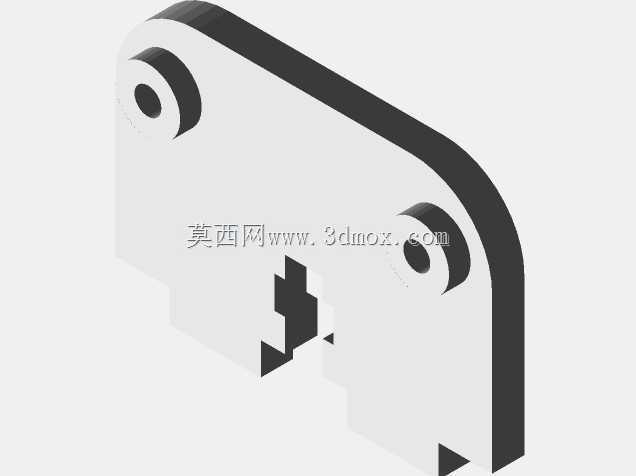

　　支架下部的十字型卡槽结构是整个设计的核心功能区域，这个卡槽的尺寸公差按照H7级精度控制，刚好可以卡入设备机架上对应的定位凸台，不需要额外的锁紧件就能完成支架的预定位，安装时操作人员可以先将支架卡入凸台完成位置对准，再锁紧侧边的紧定螺钉完成最终固定，相比传统的平板式支架需要双手扶持对准孔位的安装方式，这种卡槽预定位的结构能将单点位的安装时间缩短40%左右，在批量设备装配的场景下能有效提升装配效率。卡槽的边缘做了0.2mm的倒角引导，安装时即使存在小幅的位置偏差，也能顺着倒角滑入定位位置，降低装配对位的难度。

　　从安装边界尺寸来看，支架整体厚度控制在3mm，采用常用的冷轧钢板冲压成型工艺即可批量生产，材料成本低，结构刚性足够，在设备长期运行的振动环境下不会出现形变，保证传感器的检测位置始终处于设计公差范围内。支架的整体宽度控制在68mm，高度为52mm，安装后突出安装面的高度仅为3mm，不会占用过多的设备内部空间，在空间局促的小型机电设备内部也能顺利布置。两个上部安装孔的中心距为48mm，适配市面上多数M3、M4规格的安装螺钉，下部十字卡槽的宽度为8mm，适配厚度6-8mm的设备安装板，通用性较强。

　　在实际功能特性上，这款支架的深蓝色表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，既具备基础的防锈防腐蚀能力，也能在设备内部的复杂电磁环境下起到一定的电磁屏蔽作用，减少周边强电线路对红外传感器信号的干扰。支架的安装平面平面度控制在0.1mm以内，保证传感器安装后检测面和被测物体的平行度符合检测要求，避免因为安装面倾斜导致红外光束的反射角度出现偏差，影响检测距离和检测精度。

　　从设计思路的落地来看，这款支架没有多余的冗余结构，所有的结构特征都服务于实际安装使用需求：对称的安装孔设计可以兼容不同出线方向的红外传感器，不管是左侧出线还是右侧出线的传感器都能正常安装，不需要调整支架的安装方向；下部的卡槽结构同时兼顾了快速定位和防转功能，安装完成后即使设备运行中出现持续振动，支架也不会绕安装螺钉转动，保证传感器的检测方向始终对准被测点位。在设备维护场景下，需要更换传感器时，只需要松开上部的两个固定螺钉即可拆下传感器，不需要拆卸整个支架，大幅降低后期维护的操作难度。

　　对比传统的角铁式自制传感器支架，这款标准化设计的支架不需要现场钻孔、折弯修配，所有的安装尺寸都经过实际装配验证，不会出现现场配装时孔位不对、安装干涉的问题，适合批量应用在标准化的自动化设备、智能检测装置中，既能保证安装一致性，也能降低非标加工的成本。在实际的产线应用中，这类支架搭配漫反射式红外传感器，可以完成工件到位检测、物料有无识别、运动部件位置反馈等多种检测任务，稳定的固定结构能有效减少传感器的位置漂移，降低设备的故障停机率。
