NPN型5-36V电感式接近传感器三维结构

　　在自动化产线的工位定位、物料到位检测场景里，这类电感式接近传感器是出镜率极高的检测元件，不同于光电传感器容易受粉尘、油污、光线干扰的特性，它只对金属材质的被测物产生响应，在机加工车间的工件到位检测、输送线的金属件计数、自动化夹具的开合位置确认场景中，能长期稳定输出开关信号，不需要额外的机械接触触发，避免了长期机械碰撞带来的磨损问题，使用寿命远高于机械式行程开关。

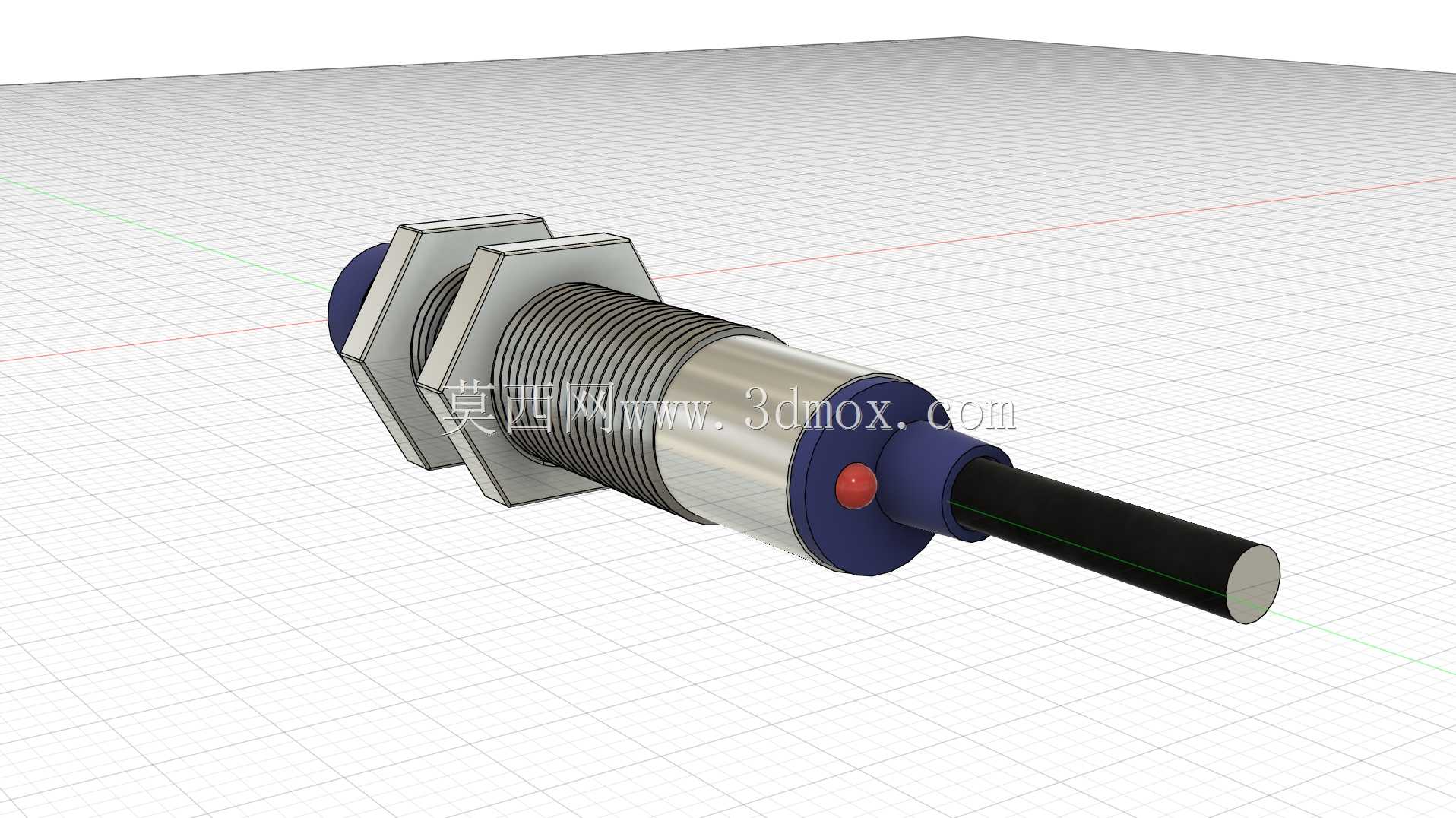

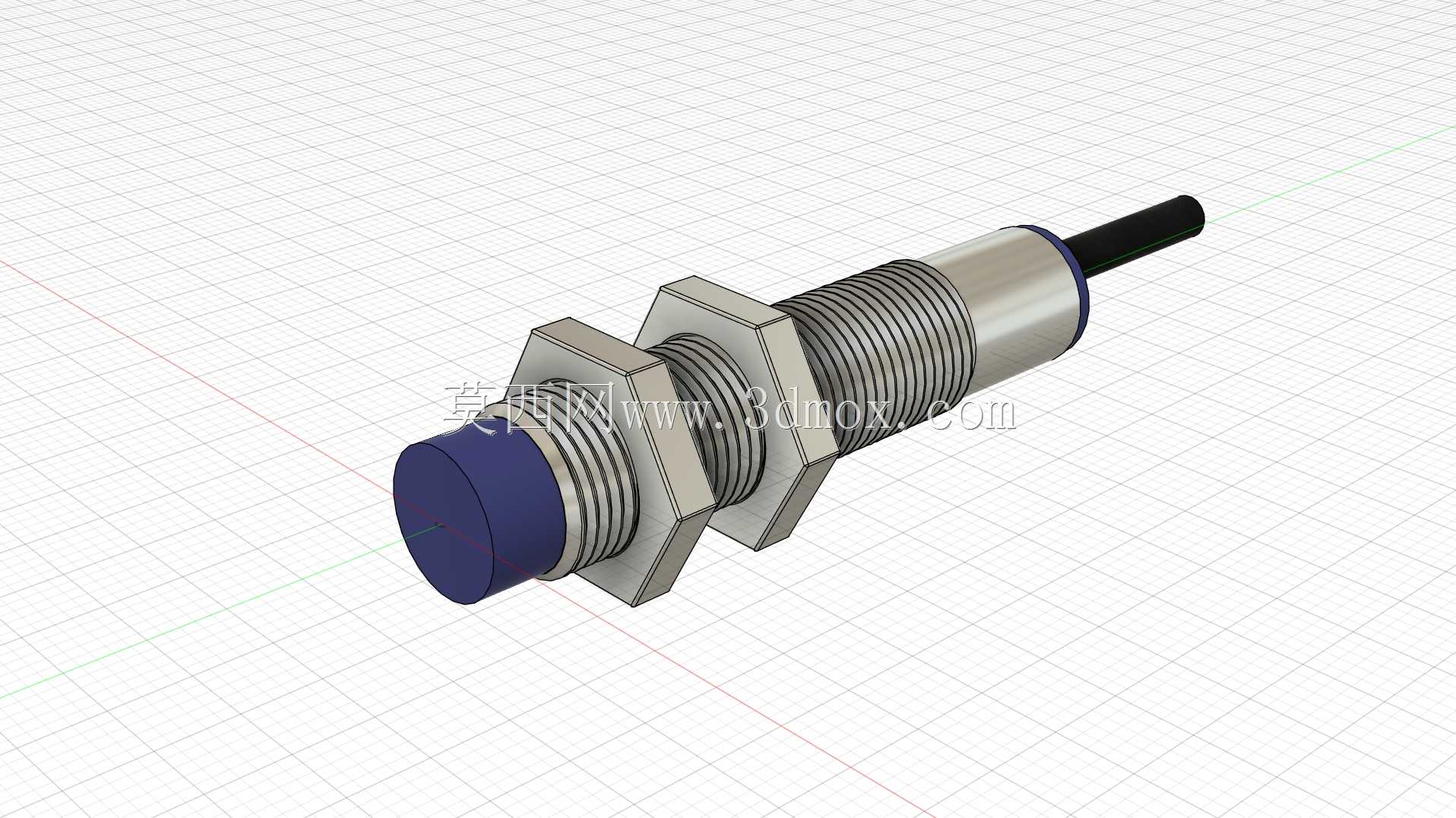

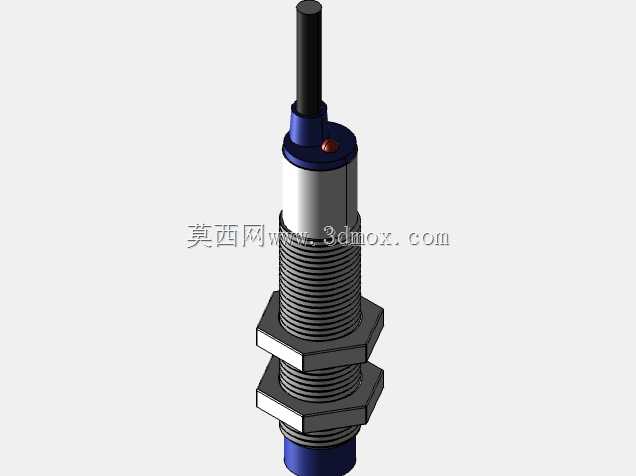

　　从结构设计来看，这款传感器采用标准圆柱螺纹式壳体，主体外壳做了金属滚花螺纹设计，既可以通过两个六角锁紧螺母灵活调整安装伸出长度，适配不同安装板厚度的安装需求，螺纹段的牙型精度符合常规工业安装的通用标准，不需要额外定制安装座，直接在设备安装板上开对应直径的过孔就能完成固定，安装效率很高。前端的感应面采用硬质非金属材质封装，既可以保证内部电感线圈的磁场能够正常穿透，又能抵御日常使用中的轻微磕碰、切削液飞溅，适配车间复杂的使用环境。尾部出线位置做了应力释放结构，避免设备运行过程中线缆反复弯折导致的内部线芯断裂问题，线缆外皮采用耐油耐温的工业级材质，能适应多数工业现场的布线要求。

　　功能层面，这款传感器采用NPN输出形式，供电电压覆盖5-36V的宽电压范围，既可以适配单片机开发板的5V低压供电场景，也能直接接入工业现场常用的24V工控回路，不需要额外加装电压转换模块，接线方式简单，棕色线接电源正极、蓝色线接电源负极、黑色线输出信号，常规的PLC数字量输入通道、arduino等开源硬件的IO口都能直接匹配，输出信号干净，不需要额外做信号滤波处理就能被控制器识别。它的感应触发只针对金属物体，当金属被测物进入前端感应范围时，内部的LC振荡回路会因为金属涡流效应产生振荡衰减，后端检测电路识别到这个变化后就会输出开关信号，响应速度快，能适配高速运动工件的检测需求，不会出现信号漏检的问题。

　　尺寸设计上，这款传感器总长度控制在56.80mm，不会占用过多的设备安装空间，六角螺母的对边尺寸符合标准圆柱传感器的通用尺寸，配套的安装扳手都是常规工业工具，现场维护更换时不需要准备特殊工具。感应面的直径和壳体螺纹直径匹配，感应范围覆盖前端轴向区域，安装时只需要保证前端感应面正对被测金属物体，预留出足够的感应距离余量，就能避免因为设备振动导致的检测距离变化问题，实际安装时通常会把传感器和被测物的静态距离设置为额定感应距离的70%左右，留出足够的安全余量，避免长期运行中因为安装松动、设备移位导致的检测失效。

　　在实际选型应用中，这类传感器常被用在机床的刀具到位检测、自动化装配线的螺丝 presence检测、立体仓库的货叉位置确认、AGV小车的金属地标识别场景，因为没有机械接触部件，它的触发次数可以达到百万次级，日常几乎不需要维护，只要定期清理前端感应面附着的金属切屑就能保证检测精度，不会因为非金属的灰尘、塑料碎屑附着产生误触发信号，抗干扰能力远高于同尺寸的光电类检测元件。建模过程中，对壳体的螺纹段、六角锁紧螺母的配合间隙、感应面的封装台阶、尾部线缆的出线角度都做了1:1的还原，结构工程师在做设备整体布局时，可以直接调用这个模型做安装干涉检查，不需要再重新测绘建模，能有效缩短设备设计阶段的选型建模周期，安装孔位、避让空间的设计都可以直接参考模型尺寸来做，避免后期装配时出现尺寸不匹配的问题。
