适配Arduino开发的椭圆感应传感组件

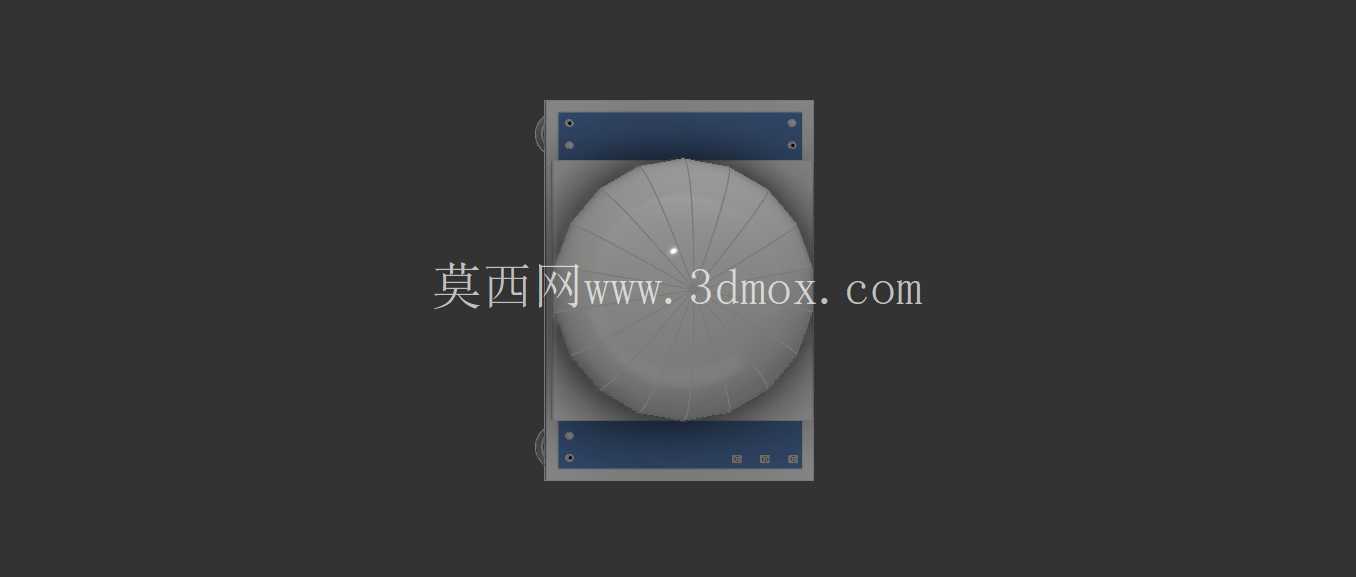

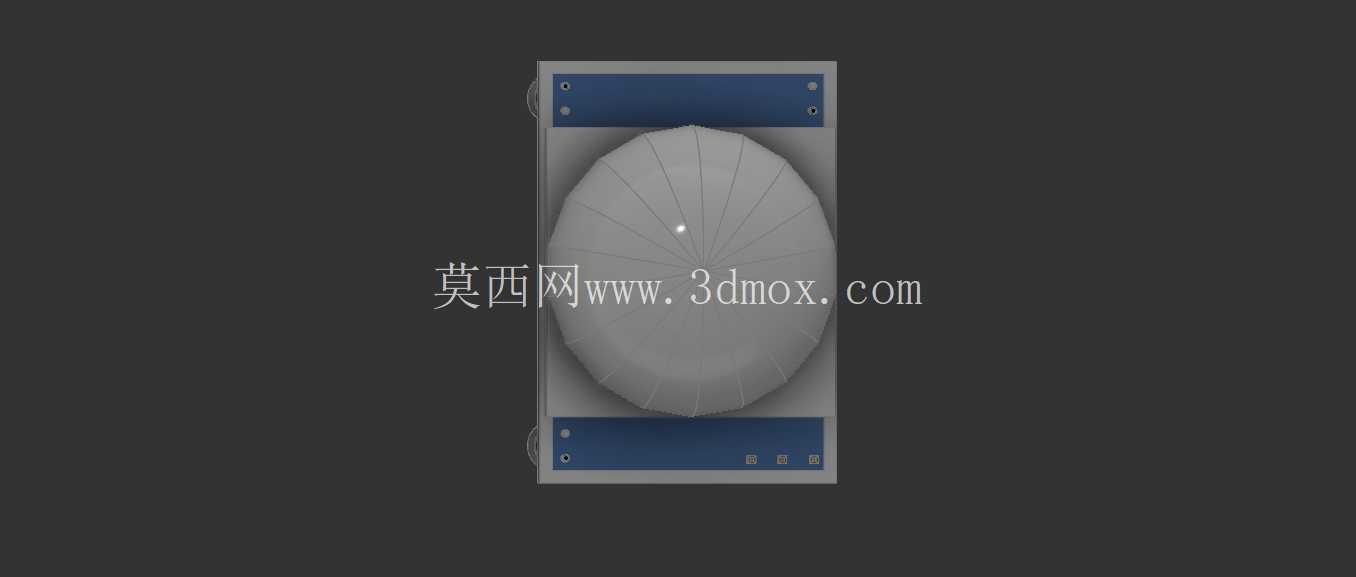

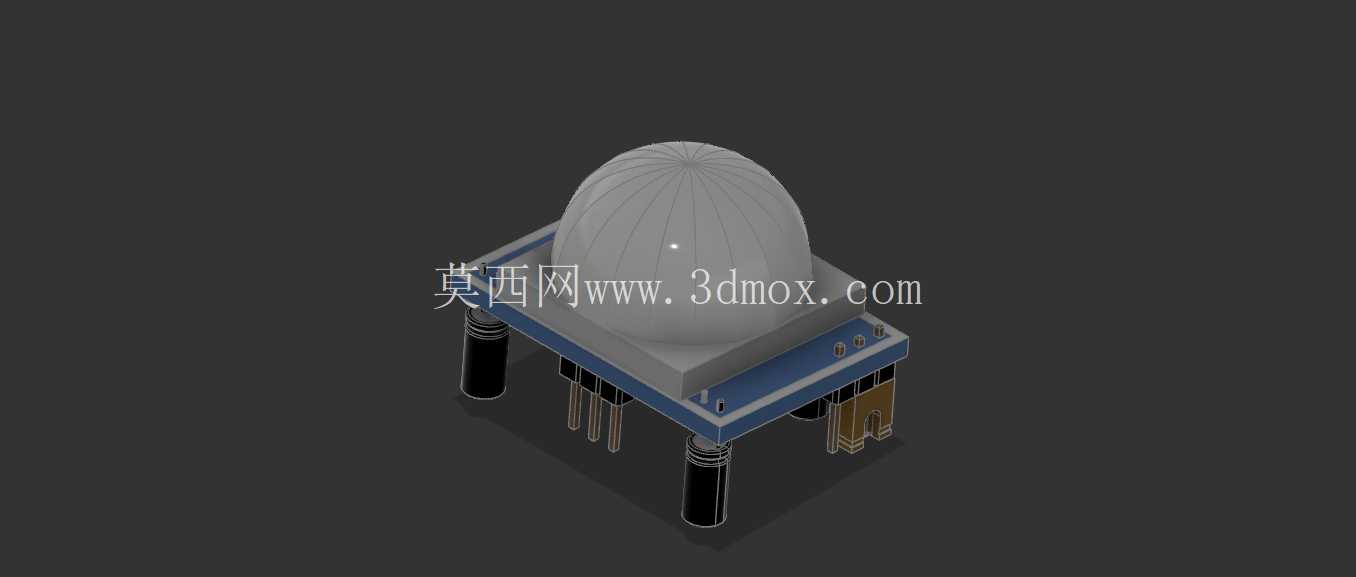

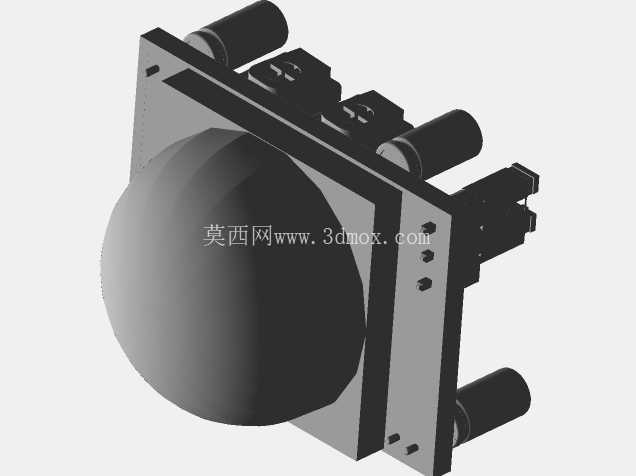

　　在嵌入式开发与小型智能设备搭建场景中，这类适配Arduino平台的传感组件是实现环境感知、状态采集的核心硬件载体，日常做创客项目、小型自动化装置原型验证时，经常会用到这类结构的传感单元。从实际使用需求出发，这个传感组件的设计优先考虑了嵌入式安装的适配性，整体采用椭圆弧面的感应端造型，区别于常规平面感应头的设计，弧面结构可以扩大感应范围的覆盖角度，在做近距离非接触检测时，不需要严格对准被测物体的垂直面，哪怕被测物存在一定角度偏移，也能稳定采集信号，这点在做移动小车避障、工位物料到位检测的场景里实用性很强，能减少安装时的对位调试工作量。

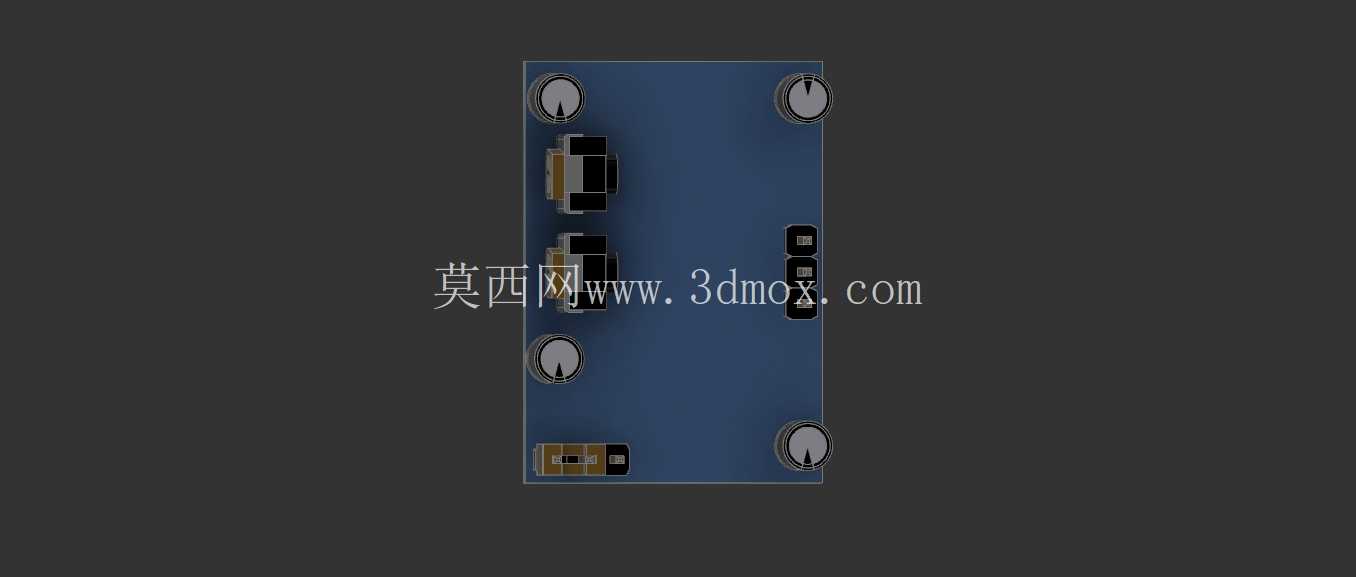

　　设计过程中首先要匹配Arduino控制板的安装空间，整个组件的主体外壳做了窄边矩形的基座设计，基座上下两端预留了标准的接线引脚安装位，引脚间距遵循通用电子元件的2.54mm标准间距，既可以直接插在面包板上做原型调试，也能通过排针焊接固定在定制PCB板上，不需要额外做转接结构。感应端的椭圆曲面做了均匀的壁厚处理，壁厚控制在1.2mm，既保证外壳的结构强度，不会因为日常插拔、安装受力出现开裂，也不会因为壁厚过厚影响感应信号的穿透效率，毕竟这类传感单元的信号穿透能力会受外壳材质和厚度的直接影响，这个壁厚参数是结合常用ABS工程塑料的信号衰减特性反复调整确定的。

　　从安装边界来看，整个组件的总高度控制在42mm以内，椭圆感应端的最大直径为28mm，矩形基座的宽度为18mm，安装时只需要在安装面板上开一个29mm的安装孔，就能把感应端嵌入面板内部，基座部分通过两侧的固定耳用M2螺丝锁紧，安装完成后感应面和安装面板基本齐平，不会突出过多占用外部空间，适合集成在小型智能设备的外壳面板上，比如智能储物柜的物品检测、桌面小型机械臂的限位感应、创客作品的人机交互感应区域都能适配。

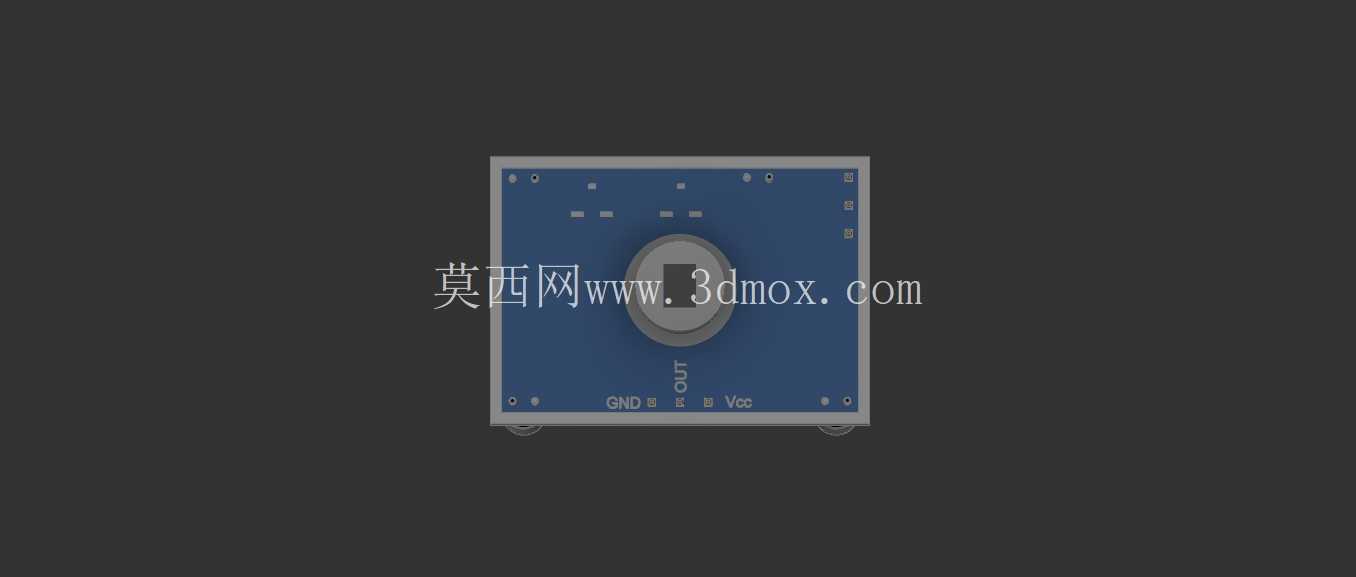

　　功能层面，这个传感组件预留了标准的信号输出、电源、接地三个引脚，直接对应Arduino控制板的模拟输入引脚就能完成接线，不需要额外搭建信号放大电路，组件内部已经集成了基础的信号处理模块，能把采集到的模拟信号直接转化为控制板可识别的电平信号，减少开发者的外围电路设计工作量。建模过程中特意还原了组件的实际装配间隙，外壳上下盖的配合面预留了0.15mm的装配公差，引脚和基座的安装孔位预留了0.1mm的插装间隙，完全符合实际电子元件的生产装配精度要求，不管是用来做项目的结构装配验证，还是做3D打印定制外壳的适配参考，都能直接匹配实物的尺寸参数。

　　在做结构设计的时候，还考虑到了不同使用场景的防护需求，椭圆感应面和基座的衔接位置做了一圈0.3mm的凸台，安装时可以搭配薄型橡胶密封圈，实现基础的防尘防泼溅能力，用在车间小型检测工位或者户外创客作品上时，能减少灰尘、水汽对内部电路的影响。不同于工业级大型传感器的厚重结构，这个组件的整体重量控制在8g以内，哪怕安装在轻量化的移动装置上，也不会带来过多的负载负担，不会影响小型移动设备的动力平衡。很多开发者在做Arduino项目的时候，经常会因为传感器的结构和自己设计的设备外壳不匹配，需要反复修改外壳结构，这个模型完整还原了传感组件的所有外形细节和安装尺寸，在结构设计阶段直接导入装配，就能提前验证安装位的匹配度，避免后期打样出现尺寸干涉的问题。
