手机产线自动点胶UV固化一体化设备

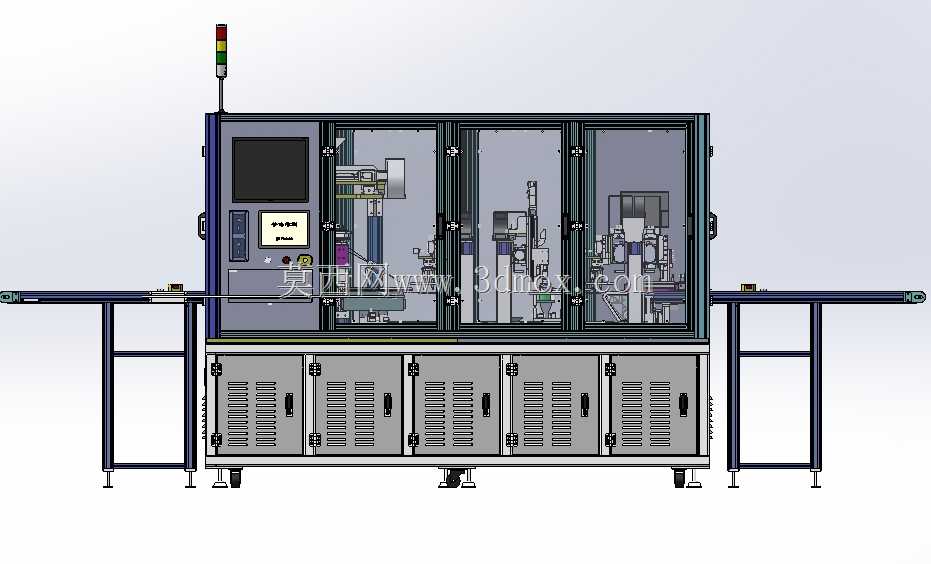

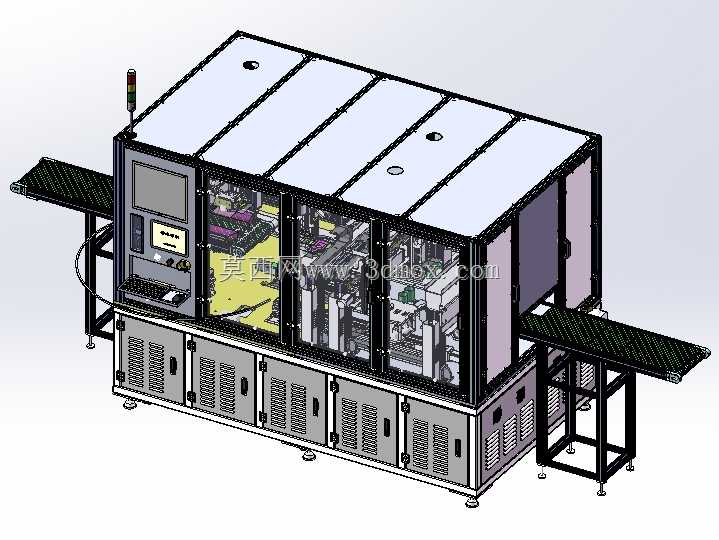

　　该设备主要面向消费电子领域手机组装制程环节，部署在手机中框与屏幕贴合、零部件粘接的工位段，衔接前后段流水线实现全自动化作业，无需人工介入完成从取料、点胶到固化的全流程工序，适配3C制造车间快节拍、高精度的生产需求，可直接对接现有车间皮带输送线，减少产线改造的额外投入。设备整体采用铝型材框架搭配钣金封板的结构设计，主体框架选用4040与4080标准工业铝型材拼接，兼顾结构刚性与组装便捷性，外围封板设置透明亚克力观察窗，方便运维人员实时观察内部作业状态，顶部预留排风接口，可对接车间废气排放系统，排出点胶过程中挥发的少量胶体废气。

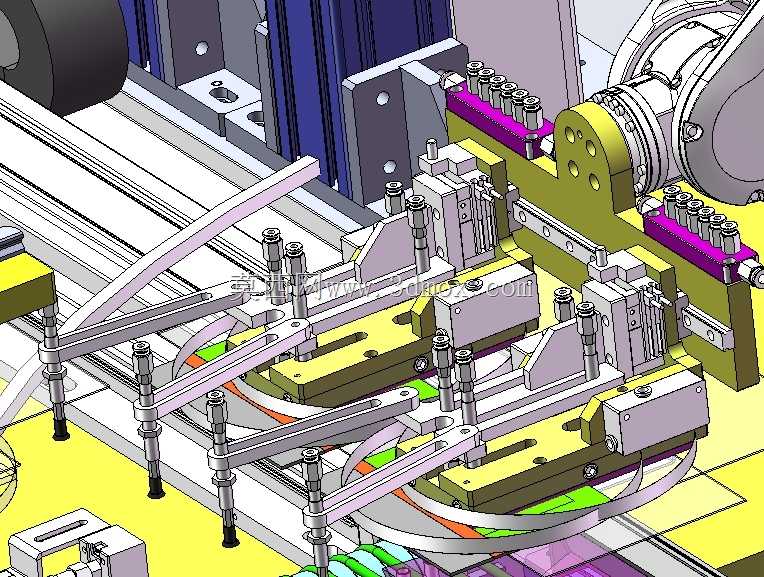

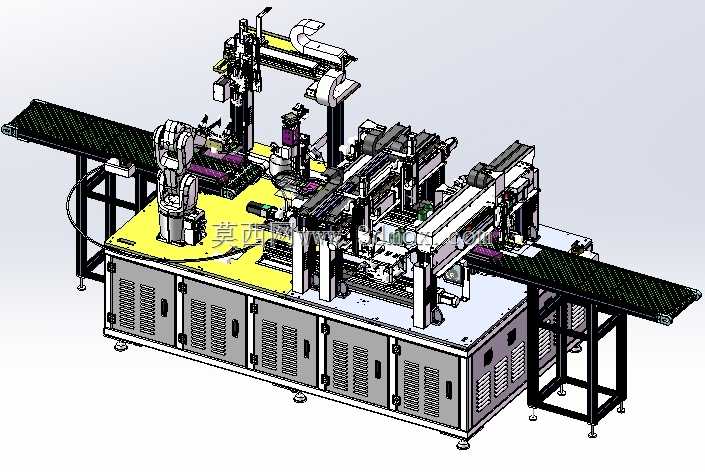

　　设备两侧伸出的输送线段采用防滑皮带输送结构，输送面高度匹配车间常规流水线的750mm作业高度，进料端与出料端均设置光电传感器，可实时检测待加工工件的到位状态，触发后续工序的启动信号，避免空运行造成的资源浪费。设备内部核心作业单元包含六轴机器人取料机构、双胶点点胶阀组件、UV固化腔体、蓝胶固化工位几个部分，六轴机器人选用负载3kg的小型工业机器人，重复定位精度控制在±0.02mm以内，可灵活调整取料放料的角度与位置，适配不同型号手机工件的夹持需求，夹爪采用快换结构设计，更换产品型号时仅需更换夹头即可完成切换，无需重新校准整体坐标系。

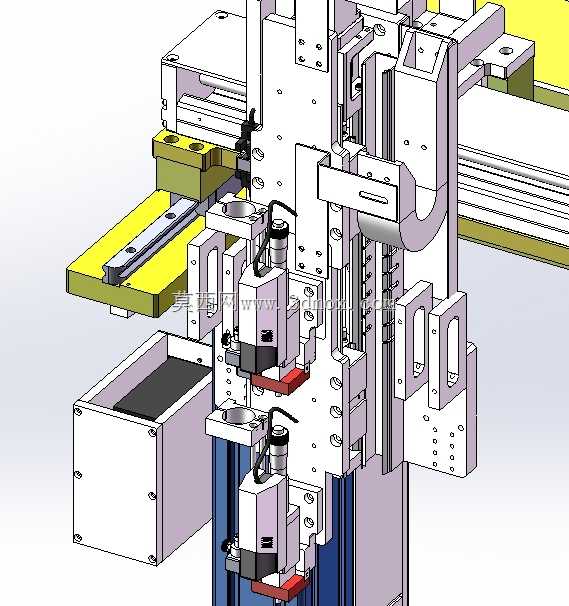

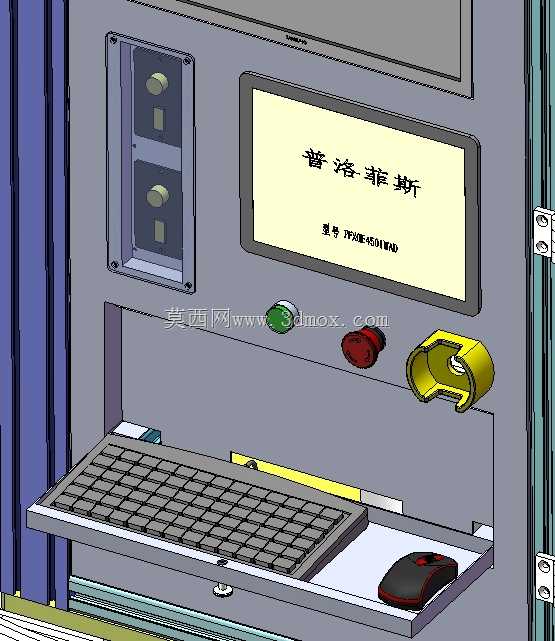

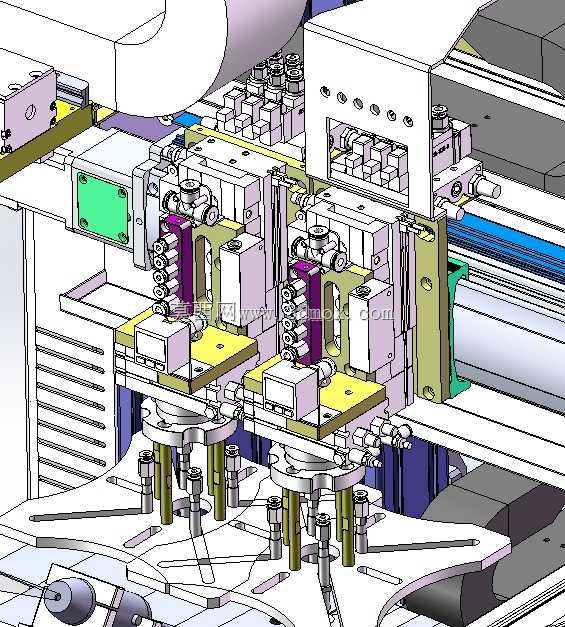

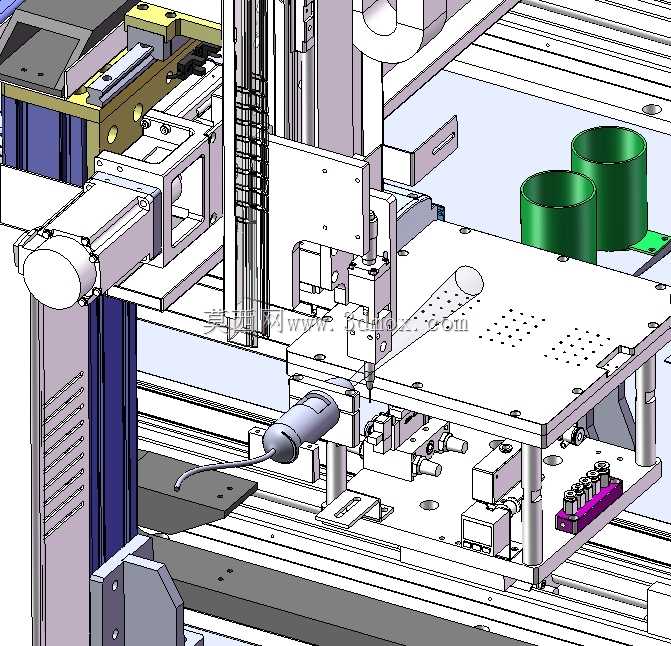

　　点胶单元配置两套独立的点胶阀，分别对应UV胶与蓝胶的点涂作业，胶阀配备高精度压力桶与液位检测传感器，当胶量低于设定阈值时自动触发缺胶提示，避免断胶造成的产品不良，点胶路径可通过触控屏直接编辑，支持直线、圆弧等多种点胶轨迹，点胶精度可达±0.01mm，满足手机零部件粘接的窄胶缝要求。点胶完成后的工件先进入UV固化腔体，腔体内部布置多组UVLED灯珠，波长匹配常用UV胶的固化波长，固化时间可根据胶量参数灵活调整，腔体入口设置遮光挡板，避免UV光线外泄对操作人员造成伤害，UV固化完成后工件流转至蓝胶固化工位，采用恒温加热的方式加速蓝胶固化，加热温度控制在室温至80摄氏度区间可调，温度波动控制在±2摄氏度以内，保证蓝胶固化的一致性。设备正面设置人机交互操作区，包含触控显示屏、操作按钮、键盘鼠标放置台，操作人员可通过触控屏直接调整设备运行参数、查看设备运行状态、调取生产数据，操作区下方设置电气控制柜，柜内分层布置PLC控制器、伺服驱动器、继电器等电气元件，预留充足的散热空间与走线槽，方便后期维护检修。设备底部配置可调脚杯与万向脚轮，方便设备的移位与调平，调平后设备整体运行的振动量控制在0.1mm/s以内，避免振动对点胶精度造成影响。

　　整体设备的外形长度约4.2米，宽度约1.8米，高度约2.1米，安装时需预留左右各1米的维护空间，后方预留0.8米的管线布置空间，供电需求为三相380V交流电，压缩空气需求为0.5-0.7MPa干燥压缩空气，满足常规车间的公用工程配套条件。在设计过程中，重点考虑了设备的稼动率与换型便捷性，所有与工件接触的定位结构均采用定位销快换设计，换型时间可控制在15分钟以内，设备内部的管线均采用拖链防护，避免长期往复运动造成的管线磨损，关键运动部件均选用知名品牌的标准件，降低后期备件采购与维护的成本。
