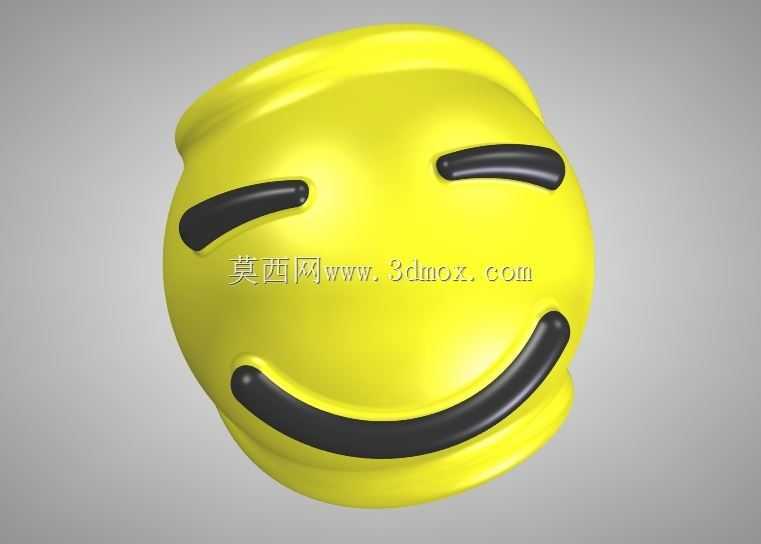

Solid Edge扫掠笑脸造型练习作品

　　这个造型的设计初衷是做曲面建模的特征练习，没有实际工业产品的承载功能，核心是验证投影曲线、导出曲线与扫掠特征组合使用的建模逻辑，适合刚接触曲面扫掠功能的结构工程师做操作熟练度训练。从建模思路来看，首先需要构建球形的基础基体，确定整体的圆润轮廓边界，之后在基准平面上绘制眉眼与嘴部的二维轮廓线，通过投影曲线功能将平面轮廓映射到球形基体的曲面上，得到贴合球面的三维引导线，这里要注意投影方向的选择，需要保证曲线在球面上的过渡自然，没有出现曲率突变的折角，否则后续扫掠出来的凸起特征会出现表面褶皱。

　　之后单独绘制扫掠用的截面轮廓，眉眼部分采用扁长的半圆弧截面，嘴部采用弧度更大的圆弧截面，分别沿着之前投影得到的三条引导线做扫掠切除或者扫掠凸台处理，这里选择凸台叠加的方式更能突出表情的立体感，扫掠过程中需要控制截面的方向始终与引导线法向保持一致，避免出现特征扭曲。整个造型的外形为近似正球形，直径可根据练习需求自由缩放，没有严格的安装边界限制，因为本身属于建模练习作品，不需要对接实际的装配接口，所有曲面的圆角过渡都控制在R2到R5之间，保证整体触感圆润没有尖锐棱角。

　　这类趣味造型的建模练习，本质上是帮助工程师熟练掌握曲线投影与扫掠特征的配合逻辑，在实际工业设计场景中，类似的曲面处理逻辑可以用到产品外观的装饰件设计上，比如消费电子的外壳浮雕、玩具产品的表情部件、文创产品的造型设计，都需要用到在曲面上投影轮廓再做扫掠凸起的处理方式。做这类练习的时候，需要重点关注几个容易出错的节点：一是投影曲线的时候要确认曲面的完整性，不能出现曲线投影到曲面外的情况，否则会导致扫掠特征报错；二是扫掠截面的尺寸要和引导线的长度匹配，眉眼部分的截面宽度不能过大，否则会在球面两端出现特征溢出；三是完成扫掠之后要对所有特征的交接处做圆角处理，避免出现硬边，影响整体的圆润质感。

　　虽然这个造型本身没有实际的工业功能，但是其用到的建模技法是曲面结构设计里的基础操作，很多工业产品的外观曲面细节处理都能复用这套逻辑，比如设备操作面板上的凸起标识、产品外壳的防滑纹理、装饰性的曲面浮雕，都是基于同样的特征组合思路完成的。练习的时候可以尝试调整表情的轮廓弧度，改变眉眼的弯曲角度、嘴部的开合程度，来生成不同的表情效果，在调整过程中熟悉曲线编辑、特征重定义的操作流程，提升复杂曲面建模的把控能力。整个建模过程不需要复杂的参数化关联，重点是特征操作的熟练度，以及对曲面曲率连续性的感知，做完之后可以通过曲率分析工具检查整个球面以及凸起特征的表面曲率变化，确认没有出现曲率突变的区域，保证曲面的光顺性，这一点在实际产品外观设计中尤为重要，直接影响到后续注塑加工的脱模效果以及产品的外观质感。
