带辐条双槽皮带轮结构设计

　　在常规工业传动场景里，皮带轮是带传动系统里的核心执行部件，这类双槽辐条式皮带轮，大多适配中小功率的动力传递需求，常见于小型机床辅机、农用加工设备、轻工输送线的动力端，用来匹配两根V带同步传动，相比单槽轮能传递更大的扭矩，同时辐条式结构相比实心轮能大幅降低自身转动惯量，减少电机启动阶段的惯性负载冲击。

　　从实际使用场景来看，这类轮体通常安装在电机输出轴或者设备的从动输入轴端，轮槽的型面需要严格匹配对应型号V带的楔角，保证皮带嵌入后接触面均匀，避免运行中出现打滑、偏磨的问题。设计时首先要确定的是安装轴孔的配合公差，常规中小功率传动下，轴孔多采用H7/k6的过渡配合，搭配键槽传递扭矩，键槽的位置需要和辐条的受力筋做错位排布，避免轴孔处的应力集中，长期运行下出现键槽开裂的问题。

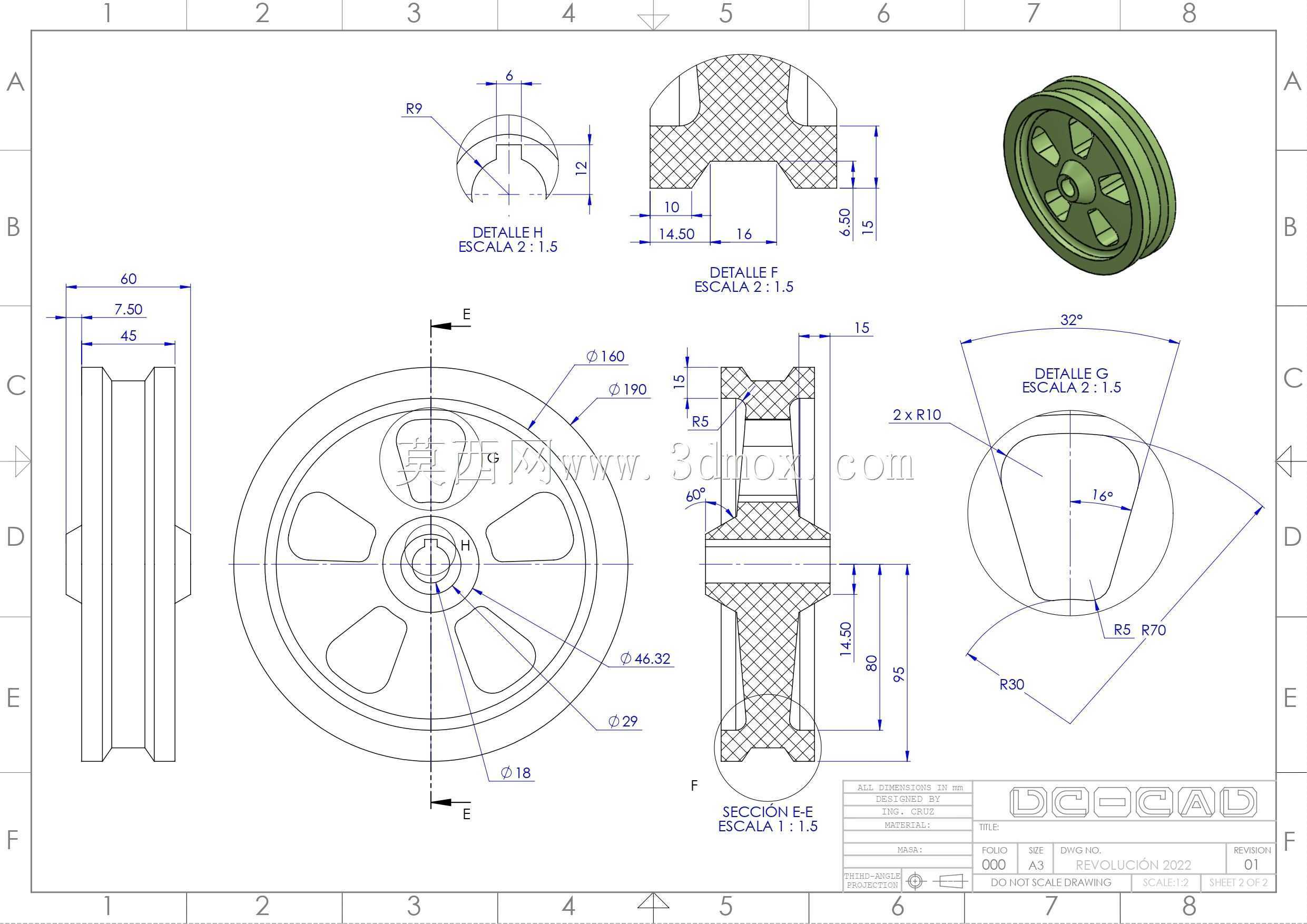

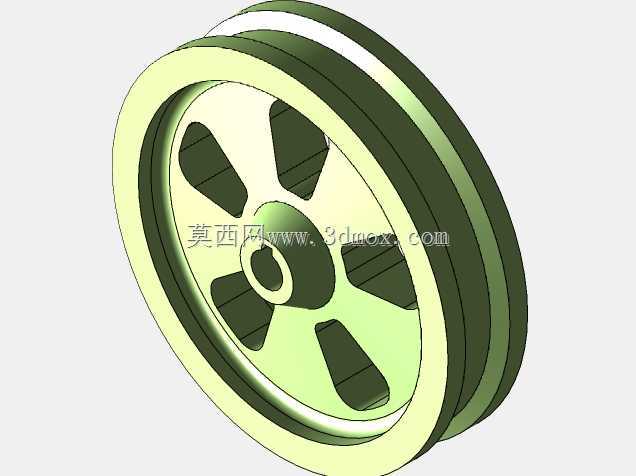

　　轮体的外形尺寸设计上，双槽的槽间距需要符合对应V带的安装规范，保证两根皮带运行时互不干涉，不会出现摩擦蹭边的情况；轮缘的外径尺寸根据传动比要求计算得出，轮缘的厚度需要满足皮带张紧后的径向强度要求，避免高速转动下轮缘出现外张变形。辐条的设计采用五辐均匀排布的结构，每根辐条的截面做了圆弧过渡处理，没有尖锐的棱角，一方面是减少铸造或者机加工过程中的应力集中点，另一方面也能降低转动过程中的风阻，减少不必要的动力损耗。

　　从安装边界来看，轮体的轴向总宽度需要和轴端的安装空间匹配，安装时轮体的端面需要和轴的垂直度控制在允许公差范围内，否则会导致皮带运行时出现轴向窜动，加剧皮带的侧边磨损，缩短皮带的使用寿命。轮体中心的轮毂部分做了加厚处理，轴孔的长度要满足和安装轴的配合接触长度要求，保证扭矩传递的稳定性，避免轴孔配合长度不足导致的轮体晃动。

　　在结构细节上，轮槽的表面粗糙度需要控制在合理范围，过于粗糙会加速皮带的磨损，过于光滑则会降低摩擦系数导致传动打滑，通常机加工后的轮槽表面不需要做额外的抛光处理，保留精车后的纹理即可。辐条和轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中导致的轮体断裂，尤其是在频繁正反转的传动场景下，这些过渡位置的圆角处理能大幅提升轮体的疲劳强度。

　　实际选型应用中，这类辐条式双槽皮带轮适合中心距较大的传动场景，带传动本身具备一定的缓冲吸震能力，能缓冲电机启动或者负载突变时的冲击，同时当设备出现过载时，皮带会在轮槽内打滑，能保护后端的传动零部件不会因为过载损坏。相比齿轮传动，带传动的噪音更低，不需要复杂的润滑维护，适合在粉尘较多、维护条件一般的车间环境使用，日常只需要定期检查皮带的张紧度，调整两轮的平行度即可。

　　设计建模过程中，需要重点校验轮体的动平衡性能，尤其是外径较大的皮带轮，辐条的均匀排布是保证动平衡的基础，建模时需要保证每根辐条的尺寸、重量完全一致，轮缘的壁厚均匀，避免高速转动时出现震动，导致轴承过早损坏。轮毂上的键槽需要对称布置，保证安装时的受力均匀，轴孔的倒角处理要符合安装要求，方便轮体顺利压入安装轴，不会刮伤轴的配合表面。
