镂空框架式工业物料承载周转托盘

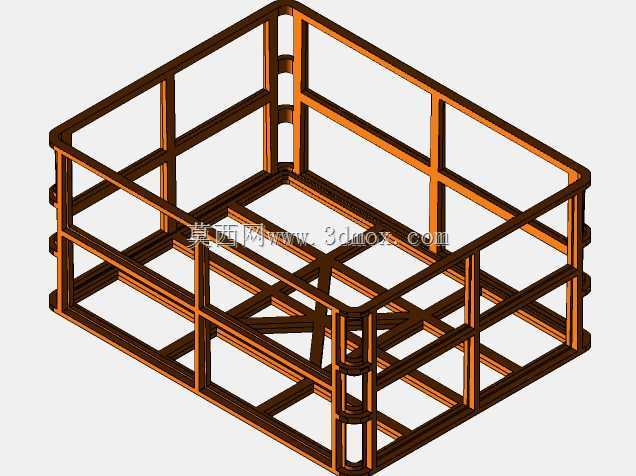

　　这款镂空框架式承载托盘，是面向生产车间物料周转、线边暂存、工序间转运场景设计的工装承载器具，日常使用中可直接适配手动液压叉车、电动堆高车的叉齿作业，也可配合自动化立体库的堆垛机货叉完成自动存取动作，适配多数离散制造车间的常规物流转运链路。从结构设计逻辑来看，整体采用等截面杆材拼接成立体框架结构，没有采用传统平板托盘的整面铺板设计，所有承载面、围挡面均为镂空格栅形态，这种设计首先大幅降低了器具自身重量，单人即可完成短距离移位调整，同时镂空结构不会积存加工切屑、切削液、生产粉尘，日常清理仅需用压缩空气吹扫即可完成维护，不会出现平板托盘积污难清理、残留杂物刮伤工件表面的问题。围挡部分采用三层横向杆加竖向分隔杆的排布方式，竖向分隔杆按照均匀间距布置，将围挡面分割为多个矩形受力单元，横向杆分别设置在围挡底部、中部、顶部位置，底部横向杆直接与底部承载格栅连接形成整体受力框架，中部横向杆承担侧向挤压的分散受力，顶部横向杆作为围挡的加强边，避免堆垛时上层器具压溃围挡结构，围挡转角位置采用圆角过渡的加强连接结构，避免直角磕碰划伤操作人员或工件外包装，同时转角处的加强筋设计可抵消侧向撞击带来的形变应力，日常使用中遭遇叉车剐蹭、工件撞击时不会出现局部弯折变形。

　　底部承载格栅采用交叉斜撑加纵横杆的排布结构，纵横杆形成主要的承载网格，交叉斜撑布置在每个网格单元的对角线位置，将单个矩形网格分割为三角形稳定受力结构，大幅提升底部承载面的抗弯折能力，即使放置重心偏移的不规则工件，也不会出现底部格栅局部凹陷变形的问题，底部框架预留了标准的叉齿进入空间，叉齿入口高度适配市面主流1-3吨级手动、电动叉车的叉齿厚度，无需调整叉齿间距即可完成叉取作业，同时底部框架的支脚高度满足堆垛时的定位需求，上层托盘放置时底部支脚可卡入下层托盘的顶部围挡内侧，堆垛三层时不会出现滑移倾覆的风险。

　　从安装与适配边界来看，整体外形尺寸适配标准欧标周转箱的摆放模数，单层可整齐放置四个标准尺寸周转箱，不会出现空间浪费或周转箱凸出托盘边缘的问题，围挡高度控制在常规工件周转的安全高度范围内，放置高度不超过围挡顶部的工件，在正常转运速度下不会出现滑落风险，若需要放置更高的工件，也可配合捆绑带穿过格栅间隙完成固定，无需额外加装捆绑挂点。结构连接位置均采用满焊连接后打磨处理，没有突出的焊瘤、毛刺，所有杆材端面均做封边处理，不会出现管腔内部积存杂物、锈蚀外溢的问题，表面做防锈喷涂处理，可适应潮湿的仓储环境、有少量切削液飞溅的机加工车间环境，不会短时间内出现锈蚀掉漆的问题。

　　日常使用中，这款托盘可承载机加工零件、电子元器件周转箱、组装半成品等多种类型物料，相比传统木质托盘抗冲击能力更强，不会出现木刺扎手、受潮变形的问题，相比塑料托盘承载能力更高，可承受较重的金属零件载荷，不会出现低温脆裂、重载蠕变的问题，在多品种小批量的生产场景中，可通过不同颜色的表面喷涂区分不同物料类别的承载托盘，实现现场目视化管理，减少物料错放、混料的问题。在生产线边使用时，镂空结构不会遮挡下方的光电传感器信号，若需要配合线体的到位检测、物料有无检测，无需额外调整传感器位置，即可稳定完成检测，适配自动化生产线的线边缓存需求，不需要对托盘做额外的结构改造。
