立柱式码垛机械手三维结构设计

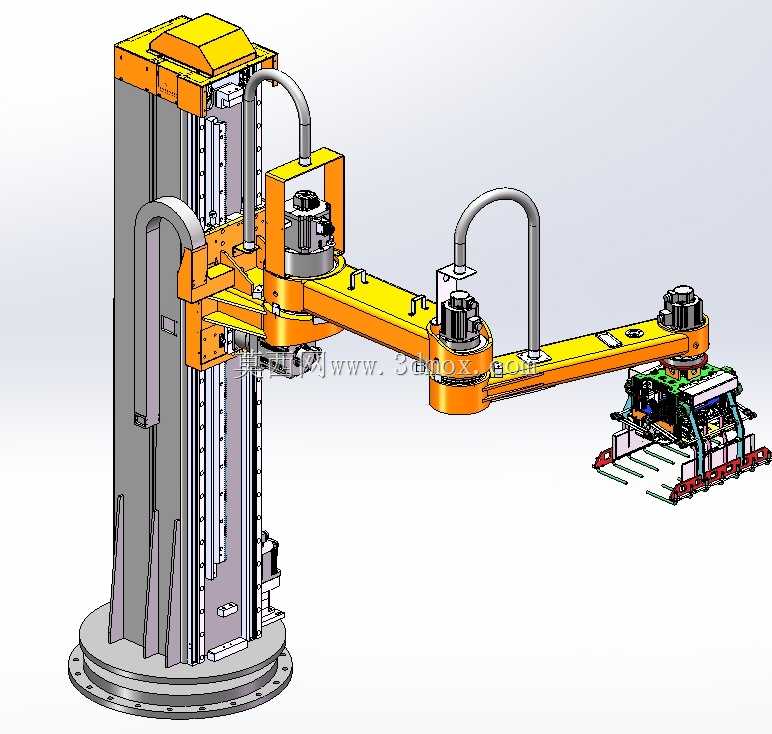

　　这套立柱码垛机械手的三维结构，主要面向生产车间末端物料码垛环节设计，适配常规纸箱、袋装物料、规整周转箱的堆垛转运需求，常见于食品加工、建材包装、日化生产、电子元器件仓储等场景的生产线末端，替代人工完成重复性的重物搬运、码放作业，可对接皮带线、滚筒线等常规输送设备，完成从输送线取料到托盘定点堆垛的全流程动作。从结构布局来看，设备采用单立柱固定安装形式，底部为圆形法兰安装基座，安装时需在地面预埋地脚螺栓或做加厚混凝土安装基础，基座法兰的安装孔位按照重载设备安装规范排布，可承受整机满负载运行时的倾覆力矩，避免长期运行出现基座偏移。

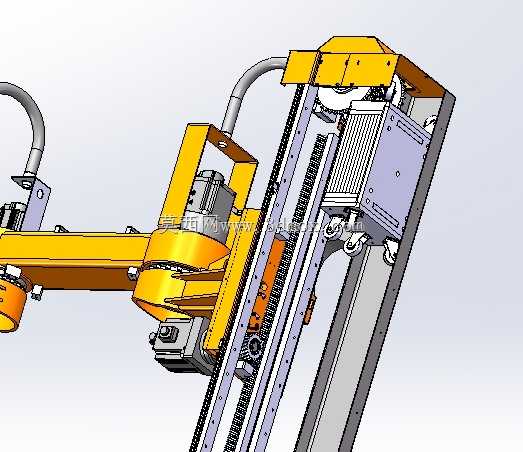

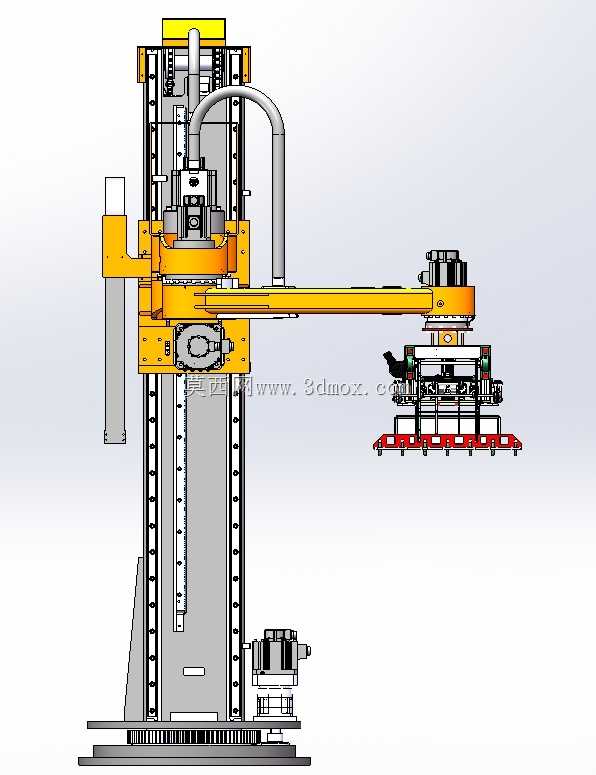

　　立柱主体采用矩形钢结构焊接后加工导轨安装面，垂直方向布置重载直线导轨搭配齿轮齿条传动结构，负责整个机械臂的升降动作，升降行程可根据现场码垛高度需求调整，常规配置下可覆盖1.8米以内的标准托盘堆垛高度，垂直传动侧布置拖链走线结构，所有动力线缆、信号线缆均内置拖链内，避免运行过程中线缆拉扯磨损。水平臂部分采用两级悬臂回转结构，第一级回转支承安装在立柱滑座上，可实现360度范围回转，第二级臂体与第一级臂端通过回转关节连接，同样可做水平方向的角度调整，两级回转均采用伺服电机搭配精密减速机驱动，可保证臂体回转的定位精度，重复定位精度可控制在±0.5mm以内，满足规整码垛的对位需求。

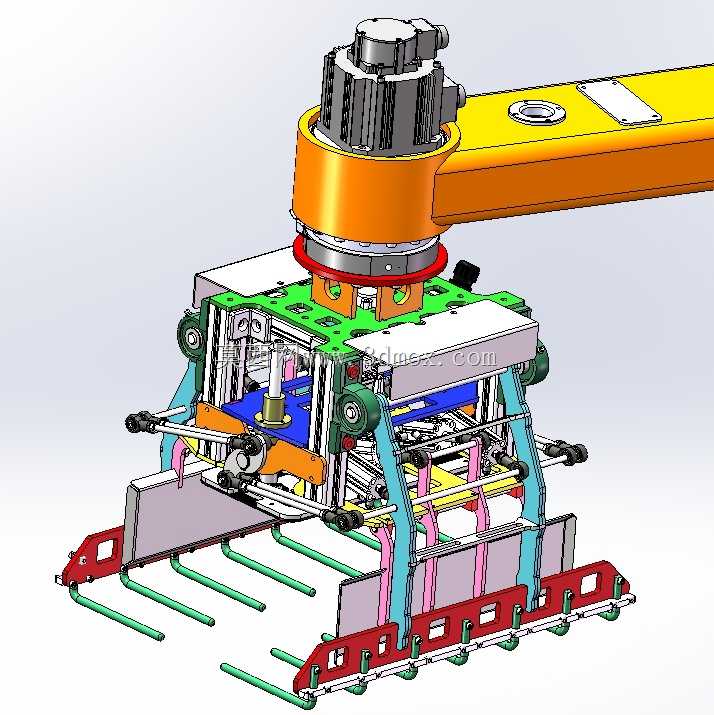

　　臂体末端为执行机构安装法兰，可适配夹爪、真空吸盘、磁性吸盘等不同的末端执行器，本次结构中配套的是袋装物料夹爪，夹爪采用双侧气缸驱动开合，指端带防滑橡胶垫，可夹持25-50kg的袋装物料，夹持力度可通过气源压力调整，避免夹损物料包装。设计过程中，重点考虑了臂体的负载变形问题，水平臂采用箱型焊接结构，内部布置加强筋，在满负载伸出状态下，臂端下挠量控制在2mm以内，不会影响末端对位精度；所有传动部位均设计了防尘护罩，可适配车间多粉尘的作业环境，避免粉尘进入导轨、齿轮齿条传动面加剧磨损；润滑点位采用集中润滑设计，日常维护时可通过预留的注油口完成所有传动面的润滑加注，无需拆解护罩。

　　安装边界方面，设备固定安装后，水平方向最大回转半径为2.5米，最小作业半径为0.6米，安装时需在设备周边预留不小于3米直径的作业空间，避免臂体回转时与周边设备、防护栏产生干涉；设备顶部预留了吊装孔，方便现场安装时的整体吊装就位，电气柜可根据现场布局选择安装在立柱侧面或者就近落地安装，线缆走线可通过立柱内部的空腔布线，保持设备外观整洁。从实际运行逻辑来看，设备可通过预设程序完成不同垛型的码放，支持每层多箱错位码放、横竖交替码放等常规垛型，也可对接生产线的上位机系统，根据来料的规格、数量实时调整码垛路径，适配多品种小批量的生产码垛需求；臂体运行速度可根据物料重量调整，空载时水平回转速度最高可达120度每秒，满载时自动降速运行，保证运行平稳性，避免物料甩出。结构设计时还做了安全冗余考虑，垂直升降机构带抱闸制动，突然断电时臂体不会下坠；回转部位设置硬限位块，避免程序出错时臂体超程回转碰撞周边设备；末端执行器带断气保压功能，气源突然断开时夹爪不会松开，避免物料掉落造成安全事故。
