外螺纹连接式阶梯轴类手术组件结构

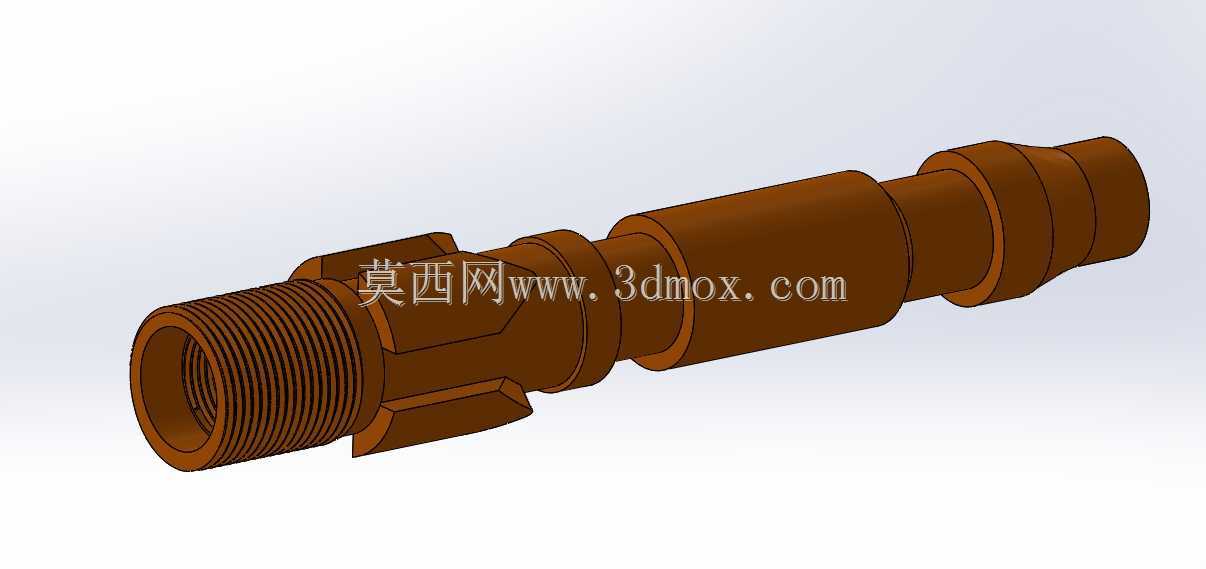

　　在外科手术器械的配套传动与连接系统中，这类带外螺纹的阶梯轴类构件是动力传递与器械对接的核心承载部件，常见于骨科动力系统、腔镜手术器械的长距离传动链路里，承担着旋转扭矩传递、轴向定位以及不同功能端头快速对接的作用。从结构设计逻辑来看，该构件采用多段阶梯式构型并非随意设定，每一段轴径的变化都对应着实际装配中的功能需求：最左端的外螺纹段用于和操作端的锁紧螺母配合，实现构件在器械手柄内部的轴向固定，螺纹的螺距与牙型选用了细牙三角螺纹，既保证足够的连接自锁性，也能避免螺纹旋合过程中出现卡滞，适配手术器械需要快速拆装消毒的使用场景。

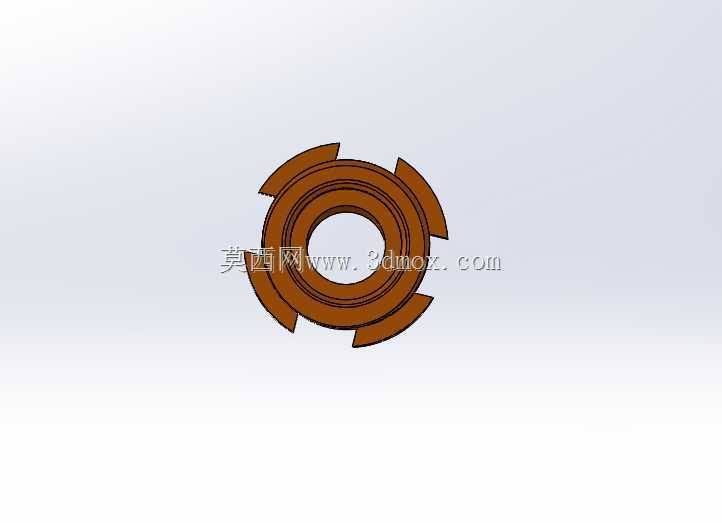

　　紧邻螺纹段的两个对称凸台结构，是专门设计的周向防转卡位，装配时会嵌入手柄内部的卡槽内，抵消轴件传递扭矩时产生的周向剪切力，避免螺纹段单独承受扭矩导致的滑牙、松动问题，这一细节设计在高频次使用的手术器械中尤为关键，能大幅降低器械术中故障的概率。中间段的等直径光轴区域，是装配密封件与滑动轴承的位置，轴面的粗糙度要求控制在Ra0.8以内，保证滑动过程的顺畅性，同时和密封件配合形成可靠的动密封结构，避免手术过程中的体液、清洗消毒的液体渗入器械内部的传动腔，造成内部齿轮、轴承的锈蚀卡滞。

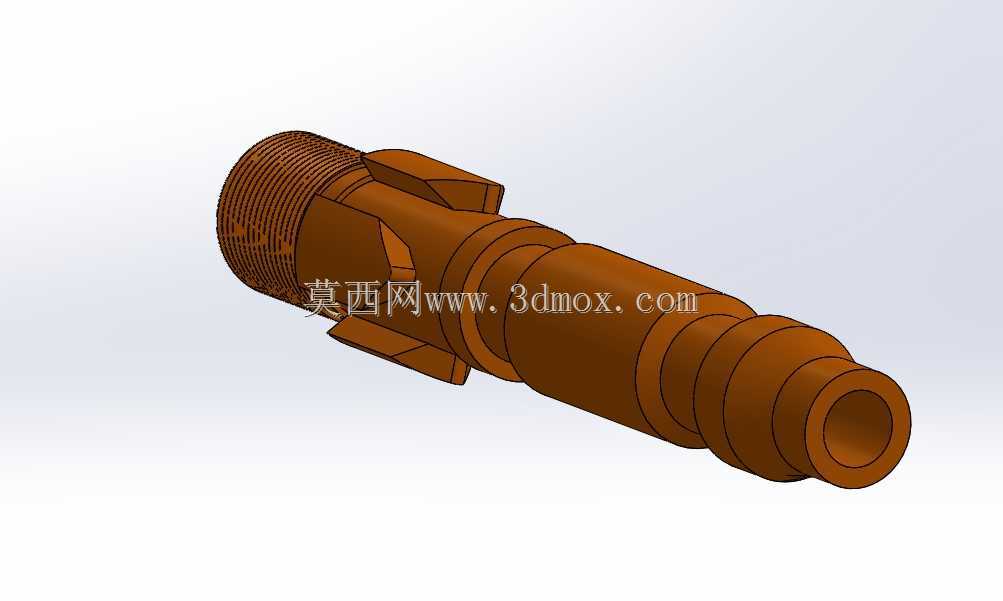

　　右侧的多级阶梯缩径结构，是用于对接不同功能的手术执行端头，每一级轴径的公差都严格控制在h6级，保证端头插接后的同轴度误差不超过0.02mm，避免高速旋转时出现径向跳动，影响手术操作的精度。从安装边界来看，该构件的总长度适配常规手持手术器械的内部安装空间，最大外径处不会和器械外壳的内壁发生干涉，左端螺纹段的旋合长度经过反复校核，既保证足够的连接强度，也不会因为旋合过长导致拆装效率降低。

　　在实际建模过程中，这类轴类构件的倒角与退刀槽设计是容易被忽略的细节：所有轴肩位置都设计了1×45°的倒角，既方便装配时的导向，也能去除加工过程中产生的锐边毛刺，避免划伤医护人员或者损坏密封件；螺纹段末端的退刀槽宽度与深度严格匹配螺纹加工刀具的参数，保证螺纹加工到根部时不会出现乱牙，同时也能给锁紧螺母提供足够的行程空间，确保轴向锁紧到位。这类构件的材质通常选用医用级不锈钢，因此建模时也需要考虑后续加工的工艺性，避免出现无法铣削、磨削的封闭结构，所有的轴段都保证了加工时的刀具可达性，中间的内孔设计为通孔结构，既可以减轻构件自身重量，降低手持操作的疲劳感，也可以作为冲洗通道或者导丝穿过的通道，拓展器械的使用功能。在传动性能校核上，该轴件的最小直径段经过扭矩强度校核，能够满足手术过程中最大钻削、磨削扭矩的承载需求，不会出现过载断裂的情况，轴肩位置的圆角过渡也有效降低了应力集中系数，提升了构件的疲劳寿命，能够耐受反复高温高压消毒的循环使用场景。
