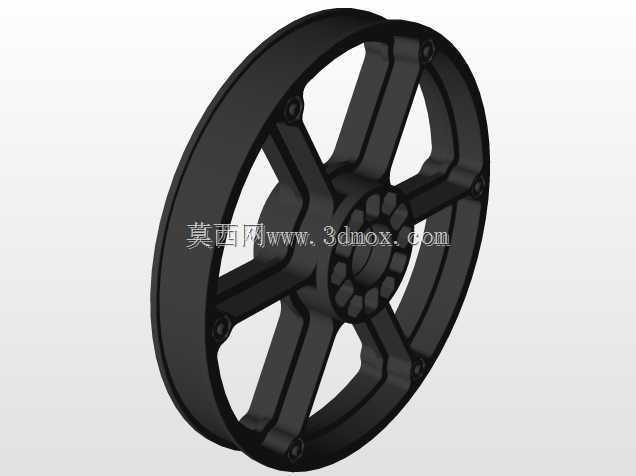

FRC竞赛机器人轮盘式行走轮结构

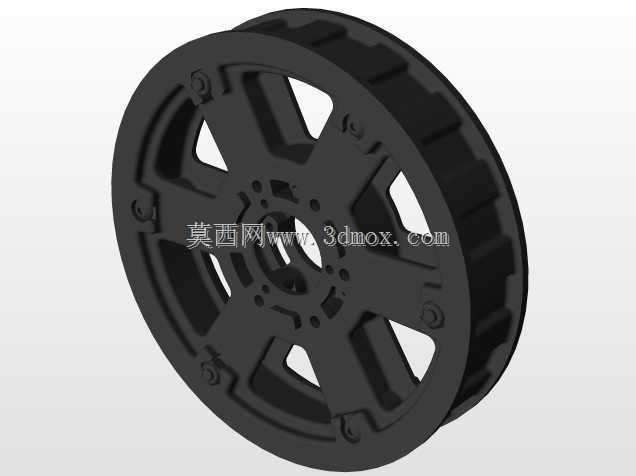

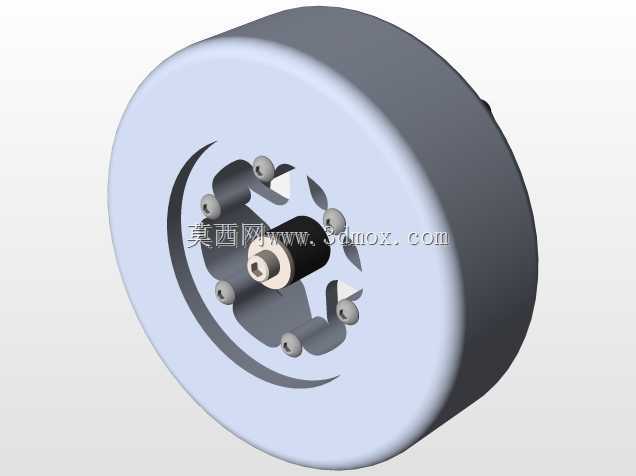

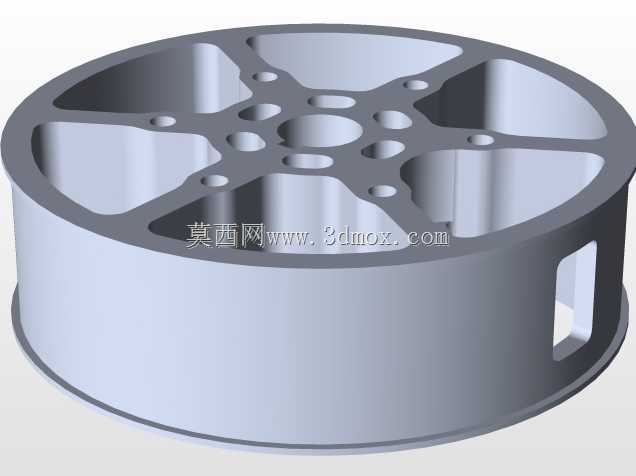

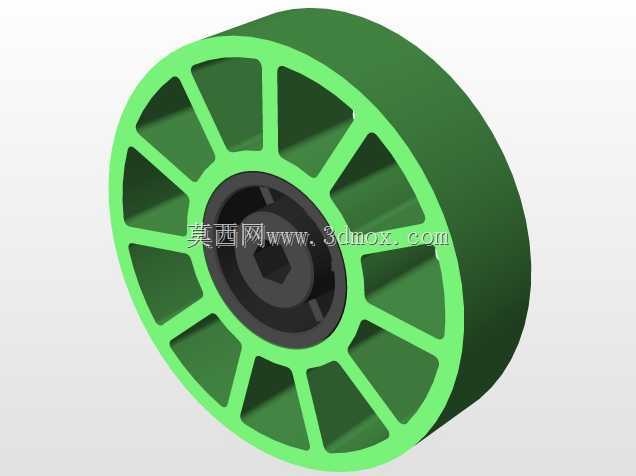

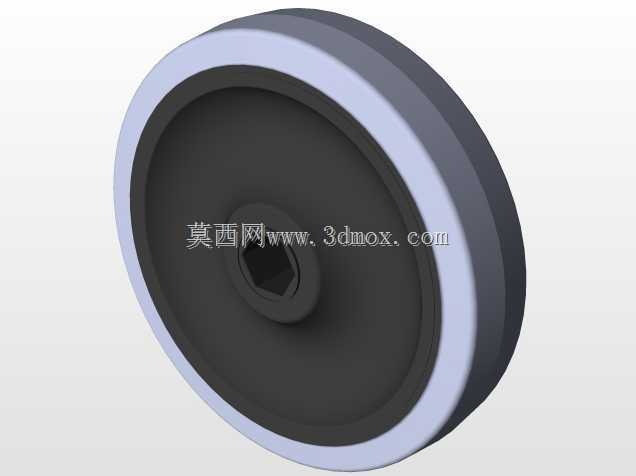

　　该轮盘结构主要面向FIRST机器人竞赛场景下的行走机构应用，作为轮式移动机器人的行走执行部件，承担整机移动过程中的载荷传递、地面接触与动力输出功能，适配竞赛场地内的平整硬质地面、轻度障碍跨越以及快速启停的工况需求。从结构设计逻辑来看，整体采用圆盘式镂空构型，轮体主体为等厚圆盘结构，中心设置与驱动轴配合的安装基准面，中心孔位预留了键槽与锁紧螺纹孔的安装空间，可直接适配常规竞赛机器人常用的六方轴、圆轴带键连接的驱动输出端，安装时可通过轴端挡圈或者锁紧螺母实现轴向固定，避免高速行进过程中轮体出现轴向窜动。

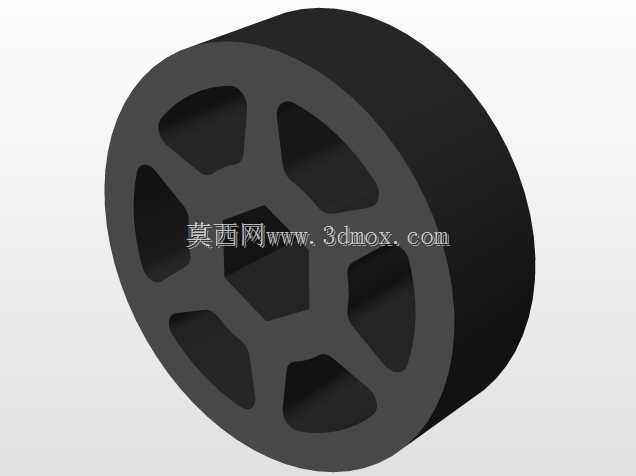

　　轮体周向均匀分布的镂空槽并非单纯的减重设计，每一处槽位的轮廓都经过受力校核，在保证轮体整体扭转刚度、径向抗冲击强度的前提下，尽可能去除非受力区域的材料，既降低了轮体自身的转动惯量，让驱动电机的动力响应速度更快，也能在轮体遭遇侧向碰撞时，通过镂空结构的微小形变吸收部分冲击能量，避免轮体整体出现脆性断裂。轮体外缘没有额外包覆橡胶胎面的安装卡槽，属于硬质轮面结构，适配竞赛场地内的高密度地毯、PVC平整地面，轮面与地面的接触宽度经过匹配计算，既保证足够的抓地力避免起步打滑，也不会因为接触面积过大增加行进阻力。

　　轮体背面的周向分布的圆形凸台，是为了适配不同规格的轮毂连接法兰预留的定位止口，当需要更换不同宽度的轮体或者调整轮距时，可直接通过该止口与连接法兰定位，无需重新调整同轴度，大幅缩短竞赛现场的结构调整时间。从安装边界尺寸来看，轮体的整体外径适配10英寸级别的竞赛机器人行走轮尺寸区间，轴向厚度控制在25mm以内，安装后不会超出机器人常规的框架边界，轮体中心安装孔的基准面到轮体内侧端面的距离预留了12mm的间隙，可容纳驱动轴的伸出端、轴承座以及编码器安装支架，不会出现安装干涉。

　　在实际使用场景中，这类轮盘结构通常搭配高转速直流减速电机使用，镂空结构还能在轮体高速旋转时形成一定的空气导流效果，带走驱动端轮毂位置的部分热量，避免长时间连续运行下电机端热量累积。设计过程中针对轮体的受力薄弱点做了局部加厚处理，比如镂空槽的转角位置全部采用圆角过渡，避免应力集中导致的轮体开裂，周向的受力筋条沿着径向呈放射状分布，与轮体的受力方向完全匹配，在承受垂直方向的载荷以及启动、制动时的扭矩时，筋条可将力均匀传递到整个轮体，不会出现局部应力过大的问题。这类结构除了应用在FRC竞赛机器人上，也可适配小型室内移动AGV、教育类机器人平台的行走轮使用，只要匹配对应的驱动轴尺寸和安装孔位，即可直接替换使用，结构的通用性较强，不需要针对特定平台做大幅度的结构修改。
