VFC51型3/4英寸NPT螺纹流量调节阀

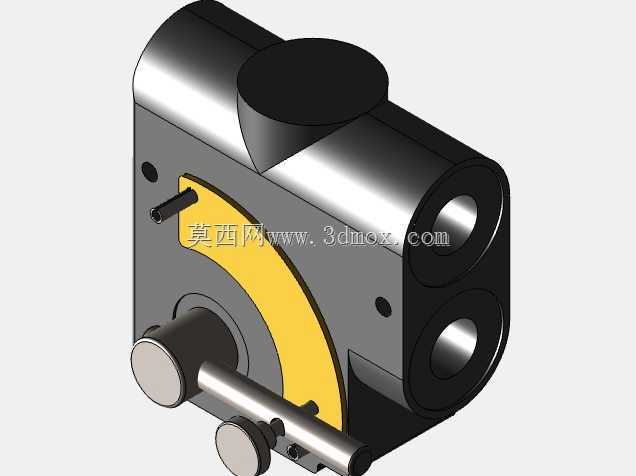

　　这款流量调节阀的三维结构模型，完整还原了液压系统中流量控制元件的典型构造，针对3/4英寸NPT螺纹连接的管路场景做了适配设计，在液压站、流体输送管路、小型工控流体回路中都有广泛的应用空间。从实际使用场景来看，这类阀件常被布置在液压执行元件的前端管路上，通过改变内部过流截面的通流面积，控制管路内流体的通过流量，进而调节下游液压油缸、液压马达的运行速度，避免执行机构出现速度失稳、冲击过载的问题。

　　从结构设计思路来看，模型还原的阀件采用了块状集成式阀体设计，没有采用分散式的管路拼接结构，将调节机构、进出流道、密封限位结构全部集成在单个锻造阀块内部，既减少了外接管路带来的泄漏点，也压缩了阀件整体的安装占用空间。阀体侧面的弧形调节区域是核心的操作区间，外露的调节轴端可以配合手柄或者调节旋钮，带动内部的节流阀芯做弧形转动，平滑改变过流窗口的开度，调节过程中没有明显的档位顿挫，可以实现流量的线性微调，满足不同工况下的流量匹配需求。顶部的圆形端盖是检修密封结构，拆开后可以直接接触内部的阀芯与密封件，不需要将整个阀从管路上拆卸下来就能完成日常的密封更换与阀芯清洁，大幅降低了现场维护的工作量。

　　从安装边界来看，两个同轴布置的NPT外螺纹接口为标准3/4英寸规格，安装时不需要额外加工过渡接头，直接匹配同规格的NPT内螺纹管路即可完成连接，接口的中心距、阀体突出安装面的尺寸都做了标准化设计，在做管路布局三维建模时，可以直接将该模型导入装配体，不需要额外调整安装间隙，阀体侧面的两个定位小孔可以配合定位销做安装固定，避免管路振动导致阀件出现转动松动。外露的调节轴伸出长度经过优化，既不会因为伸出过长容易被现场物件误碰改变开度，也不会因为过短导致操作时没有足够的扳手夹持空间，调节轴根部的密封结构采用了阶梯式密封设计，能在0-16MPa的常规液压工况下保持可靠密封，不会出现沿调节轴的外泄漏问题。

　　在功能特性上，这款阀件属于节流式流量调节结构，没有内置压力补偿单元，适合用在负载波动不大、对流量控制精度要求中等的液压回路中，比如小型液压工装的进给回路、液压冷却系统的流量调节支路、润滑系统的供油流量控制场景。阀体的流道做了圆弧过渡处理，没有直角式的流道突变，流体通过阀件时的局部压力损失更小，也不容易在流道内部形成涡流造成的气蚀、噪声问题，延长阀件的实际使用寿命。模型完整还原了阀件的所有外部装配特征，包括各个端面的加工精度示意、密封槽的位置、调节部件的运动行程范围，在做液压站三维布局设计时，可以直接调用该模型完成管路干涉检查、操作空间预留的校核工作，不需要从零开始测绘建模，能大幅缩短液压系统的设计周期。在做选型匹配时，只需要确认管路通径、连接螺纹规格、额定工作压力三个核心参数，就能判断该阀件是否适配目标回路，模型中呈现的外形尺寸完全按照实物1:1还原，安装时不会出现模型与实物尺寸不符导致的装配干涉问题。
