外六角管式液压单向止回阀结构

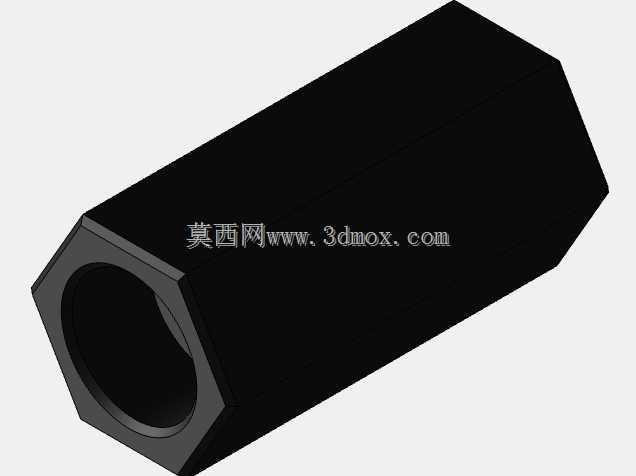

　　在液压系统的管路布局中，这类外六角结构的管式止回阀常被布置在执行元件的进油侧、蓄能器的出口端或是不同压力回路的隔离节点上，核心作用是阻断液压油的反向流动，避免负载回落、压力倒灌引发的执行机构误动作或是元件损伤。不同于板式安装的阀件需要在阀块上加工安装沉孔与流道，这类管式阀直接通过两端的内螺纹与液压管路串联连接，不需要额外的安装基板，在紧凑型液压站、小型工程机械的辅助油路、机床液压夹具的控制回路中应用十分广泛，尤其是在管路排布空间有限、不需要集成多组阀件的支路中，这种安装形式能大幅减少阀块加工成本，缩短管路装配的周期。从结构设计来看，阀体采用外六角的外形结构，并非单纯为了外形规整，而是充分考虑了现场装配的工艺性：六角形的夹持面可以适配标准开口扳手的咬合需求，在管路拧紧作业时不需要定制专用工装，普通的机修扳手就能完成阀件与管路的对接，同时六角结构的棱边做了小角度的倒角处理，避免装配过程中锐边划伤操作人员的手套或是管路表层的防护层。阀体的主体为等截面的中空柱式结构，内部流道采用直通式设计，流体正向通过时的流阻远低于直角式止回阀，在流量不大的控制油路中，这种直通结构能有效减少压力损失，降低系统的无用功损耗。

　　内部的止回密封副采用线性密封结构，正向通油时，液压油克服弹簧预紧力推开密封阀芯，油液从阀的一端直通另一端；当反向压力出现时，弹簧推动阀芯快速贴合密封座，瞬间切断反向流道，密封副的密封比压经过匹配计算，既能保证低压工况下的密封可靠性，又不会因为弹簧刚度过大导致正向开启压力过高，影响前端执行元件的动作响应速度。从安装边界来看，这类阀件的两端内螺纹为标准液压管螺纹，同轴度公差控制在0.05mm以内，能保证与管路对接时不会出现偏载导致的螺纹滑牙或是密封失效问题，阀体的外六角对边尺寸符合标准液压管件的夹持规范，安装时扳手的操作空间只需要预留出六角对边宽度加20mm的操作余量即可，不需要额外的避让空间，在管路密集的阀组周边也能顺利完成拆装维护。

　　在实际选型应用中，这类阀件常被用来配合节流阀构成单向节流回路，控制液压缸的下降速度，或是布置在液压泵的出口端，防止系统停机时高压油倒灌冲击液压泵的配流盘，延长泵的使用寿命。设计这类阀件的三维模型时，需要重点关注几个核心尺寸的匹配：首先是内部流道的通径要和两端螺纹的通径保持一致，避免出现通径突变导致的局部涡流，长期使用时涡流引发的气蚀会损伤阀体内壁，缩短阀件的使用寿命；其次是外六角的夹持位置要和两端螺纹保持足够的距离，避免扳手夹持时磕碰管路的接头螺母，影响装配效率；另外阀体的壁厚需要根据额定工作压力做强度校核，在31.5MPa的常规液压系统压力下，阀体的最小壁厚要满足材料的许用应力要求，避免高压工况下阀体出现变形开裂。

　　不同于插装式止回阀需要嵌入阀块内部，这类管式止回阀的所有结构都暴露在管路中，后期维护时只需要直接从管路上拧下即可更换内部的密封件与弹簧，不需要拆解周边的阀组，维护成本更低，在中小流量的液压回路中，这种结构的阀件可靠性经过了长期的工程验证，极少出现卡滞或是密封失效的问题。建模过程中，阀体的外六角与中空内孔的同轴度是建模的核心基准，所有的密封槽、弹簧定位台都要以这个同轴基准为参照进行设计，否则加工完成后会出现阀芯卡滞、密封偏磨的问题，两端的螺纹收尾处要设计退刀槽，保证螺纹加工的完整性，同时退刀槽的位置要避开密封面，避免装配时密封圈被退刀槽的锐边割伤导致泄漏。
