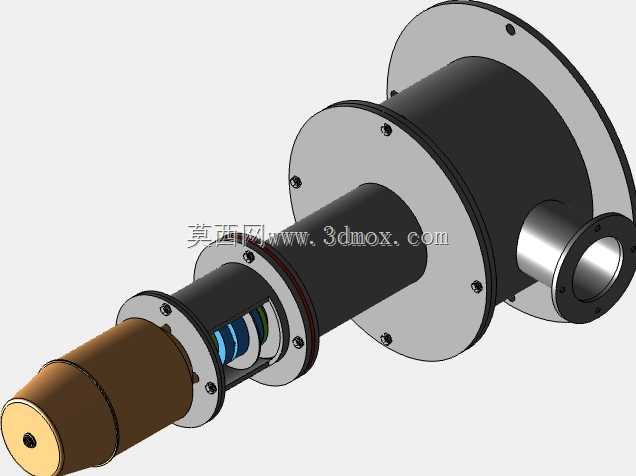

远程控制真空角阀结构设计方案

　　在真空获取与真空工艺实施的各类工业场景中，真空角阀是管路通断控制的核心执行部件，常规手动角阀需要操作人员靠近设备本体操作，在高辐射、有毒介质、洁净度要求极高或者管路布局紧凑人员难以抵达的工位，操作局限性十分明显，带远程控制功能的真空角阀正是为适配这类特殊工况开发的管路控制元件。这类角阀的应用场景覆盖半导体晶圆加工的真空腔体管路、科研实验室的高真空试验台、真空镀膜设备的气路切换、航天产品热真空试验系统、医药冻干设备的真空通路等领域，不同场景下对阀门的泄漏率、响应速度、动作可靠性的要求存在差异，但核心需求都是在不破坏真空环境完整性的前提下，实现远端指令下的通路开闭控制。从功能特性来看，这款远程控制真空角阀采用角式流道结构，进出口轴线呈90度垂直布局，相比直通式真空阀更适合管路转角位置的安装，能减少管路转接件的使用，降低整个真空系统的潜在泄漏点。阀门的密封结构采用软硬复合密封形式，阀座位置使用耐真空老化的氟橡胶密封圈，配合金属阀瓣的压紧结构，在阀门关闭状态下可实现10^-7Pa·m³/s量级的泄漏率控制，满足中高真空系统的密封要求。

　　远程控制的执行端采用电磁驱动加机械自锁结构，接收到控制信号后电磁线圈产生推力带动阀杆动作，完成阀门开闭，到位后机械锁止结构自动卡合，不需要持续给线圈供电就能保持当前阀位，既降低了长时间通电的能耗，也避免了线圈发热对真空管路温度场的干扰，同时在系统意外断电时，阀门能保持断电前的阀位状态，不会因为失电导致真空环境意外破坏，给工艺过程留出应急处置的缓冲时间。设计过程中首先围绕真空工况的核心要求做结构选型，一开始曾考虑采用气动执行结构，但气动执行需要配套压缩空气管路，在洁净度要求极高的半导体车间或者无气源的野外真空试验场景下适配性差，最终选定电磁驱动加机械自锁的方案，同时在阀杆动密封位置采用波纹管密封结构，替代传统的填料密封，彻底杜绝阀杆往复动作过程中的微泄漏问题，波纹管选用316L不锈钢材质，经过反复的疲劳寿命校核，可满足不少于五万次的开闭动作循环而不出现密封失效。

　　外形尺寸方面，这款角阀的公称通径为DN25，进出口连接法兰采用KF快装法兰标准，法兰端面的密封槽尺寸严格符合真空快装件的尺寸规范，可直接与同规格的真空波纹管、真空腔体接口适配，不需要额外加工转接结构。阀门整体的安装边界控制在120mm×80mm×100mm的空间范围内，执行机构部分位于流道的垂直上方，不会额外占用管路侧面的安装空间，在密集排布的真空管路群中也能顺利安装，安装时只需要保证阀杆动作方向无结构干涉即可，不需要额外预留过大的操作维护空间。

　　流道内部做了圆弧过渡处理，没有直角突变结构，一方面可以减少抽真空过程中的气流阻力，提升抽气效率，另一方面也避免流道内出现清洁死角，在有洁净要求的工艺场景下，不容易残留工艺介质颗粒，降低管路污染的风险。阀瓣的行程设计为8mm，全开状态下流道的通流截面与管道通径完全一致，不会产生节流效应，在粗抽真空阶段可以实现大流量气流的顺利通过，缩短抽真空的等待时间。控制接口采用标准的航空插头连接，引脚定义兼容主流工业真空设备的控制信号标准，可直接接入设备的PLC控制系统，不需要额外做信号转换，远程控制的响应时间控制在0.5秒以内，可满足工艺过程中快速气路切换的需求。在结构细节处理上，所有与真空环境接触的零部件表面都做了电解抛光处理，表面粗糙度达到Ra0.8以下，减少表面吸附的气体分子，提升真空系统的极限真空度获取速度，阀门的外部壳体采用铝合金材质做硬质阳极氧化处理，重量比全不锈钢结构降低40%左右，在移动类真空试验设备上使用时不会带来过大的负载增量。
