环形工件钻孔定位工装结构

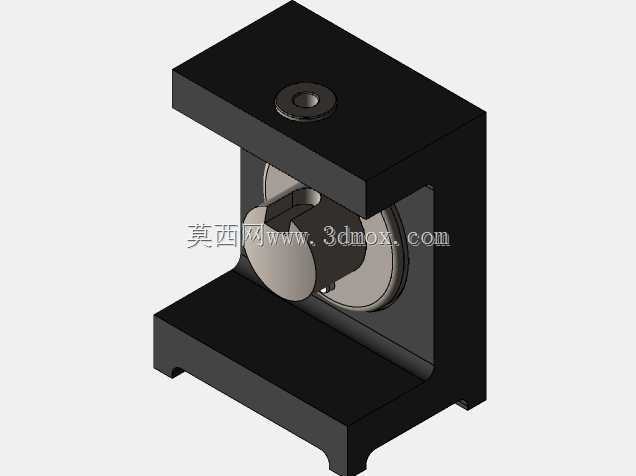

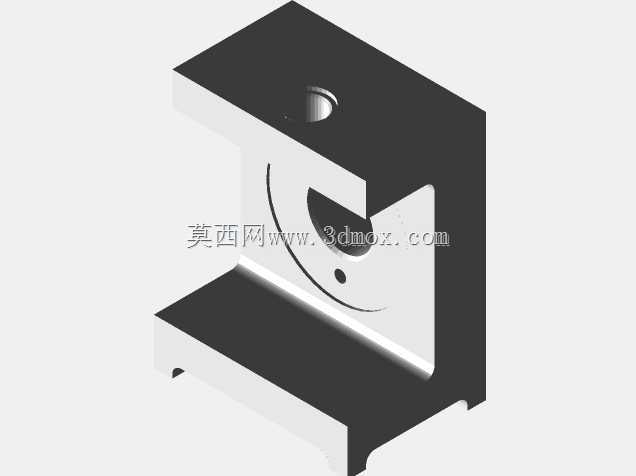

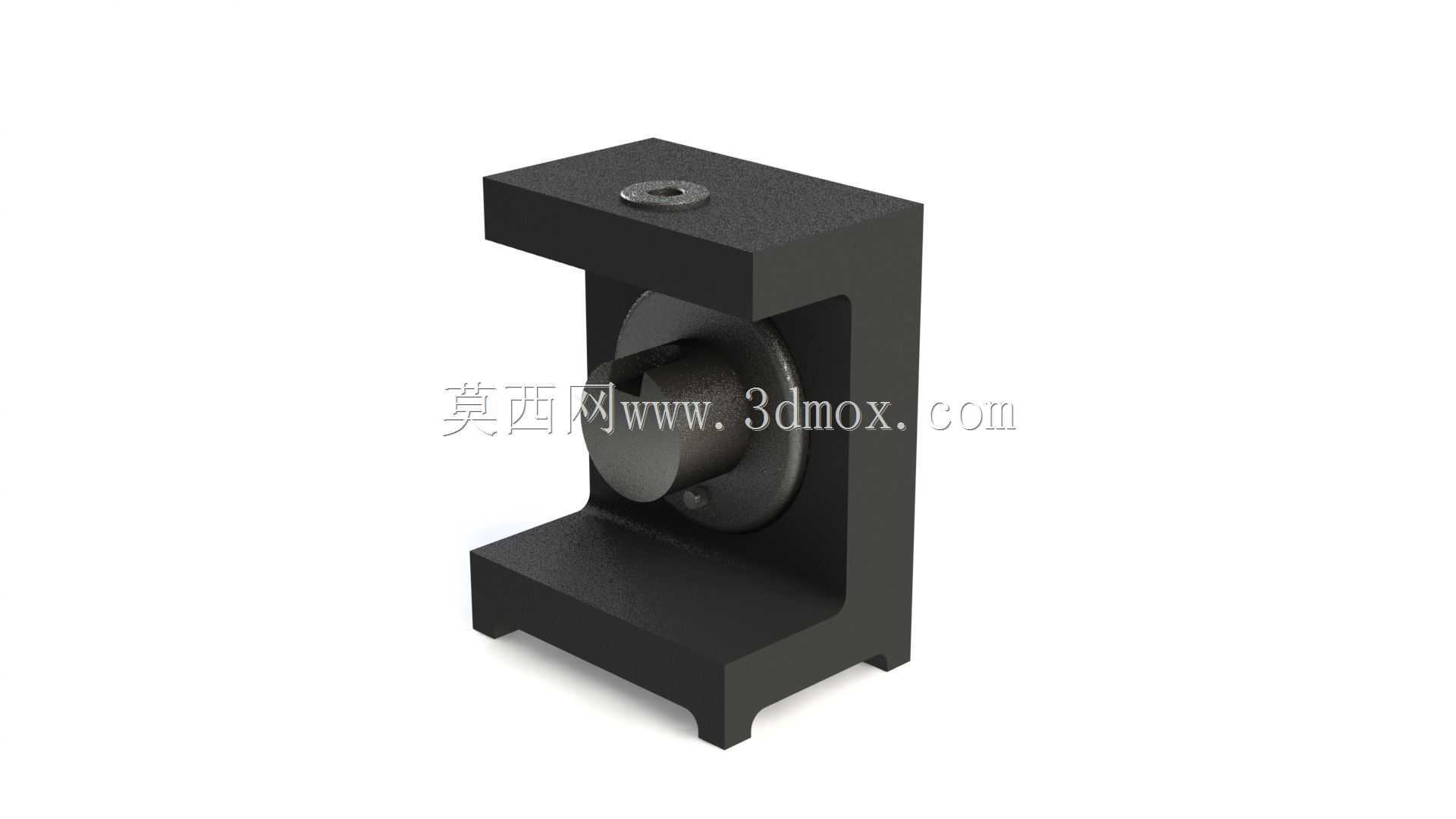

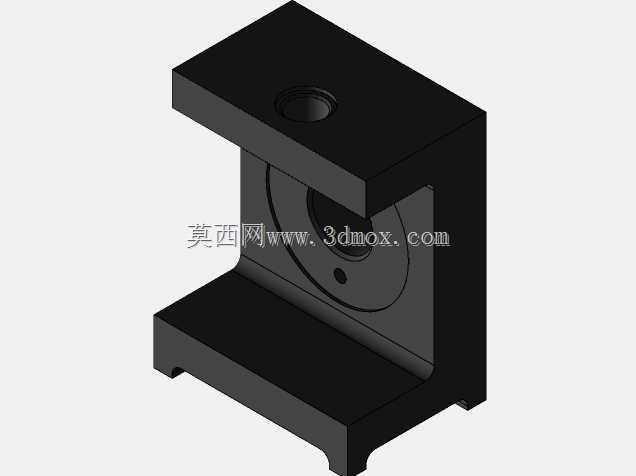

　　在小规格环形零件的批量钻孔加工场景里，这类定位工装的应用频率极高，尤其是针对厚度较薄、同轴度要求较高的环类零件，常规台钻配平口钳的装夹方式很难保证钻孔位置的径向跳动公差，很容易出现孔位偏斜、工件装夹变形的问题，甚至会因为环形件装夹时受力不均，钻孔过程中出现工件飞出的安全隐患。这套工装的整体框架采用C型开式结构，上下两个平行的安装基面通过侧边的立板连接成刚性整体，底部伸出的两个支脚直接贴合钻床工作台面，不需要额外制作转接底板就能直接通过T型槽螺栓完成固定，安装时只需要保证工装上端的钻套孔中心与钻床主轴同轴，就能完成整套工装的校准，大幅缩短换产时的工装调试时间。

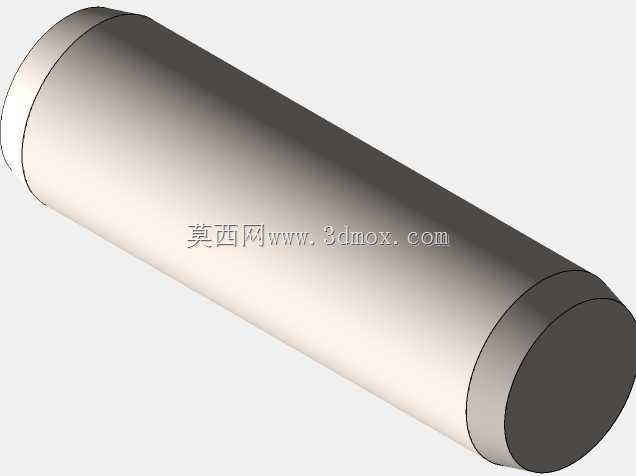

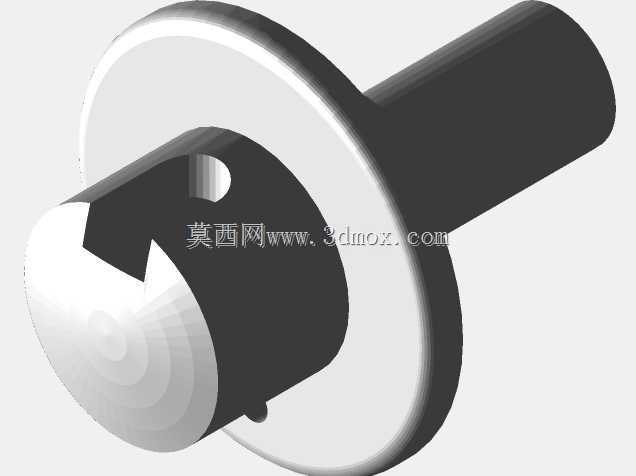

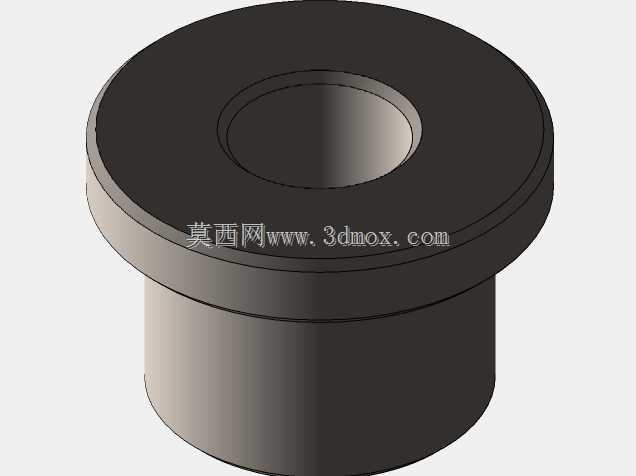

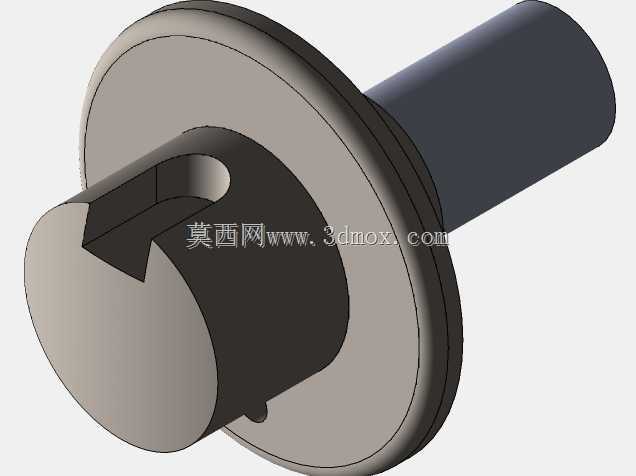

　　工装上端的安装孔用来配套可换钻套，针对不同孔径的钻孔需求，只需要更换对应内径的钻套就能保证钻头进给时的导向精度，避免钻头刚接触工件时出现滑移偏摆的问题，钻套和安装孔采用H7/h6的小间隙配合，更换时不需要额外敲击，徒手就能完成拆装，日常维护更换的效率很高。工装中部的定位芯轴用来穿入环形工件的内孔，芯轴的外径根据待加工环件的内孔尺寸配做，保证工件套入后径向间隙控制在0.02mm以内，避免钻孔时工件出现径向窜动，芯轴和后侧的支撑座采用可拆卸连接，针对不同内孔规格的环形工件，只需要更换对应尺寸的芯轴就能兼容加工，不需要更换整套工装主体，能有效降低多品种小批量生产时的工装制造成本。

　　C型结构的开口方向正对操作人员，上下料时只需要将环形工件从开口处套入芯轴，不需要复杂的压紧操作就能完成工件定位，钻孔过程中产生的切屑会直接从开口处掉落，不会在工装内部堆积，日常清理只需要用压缩空气吹扫开口区域就能完成，不会因为切屑卡滞影响工件的装夹定位精度。从安装边界来看，这套工装的整体外轮廓尺寸控制在小型台钻的工作台行程范围内，底部支脚的间距适配常规台钻工作台的T型槽间距，不需要对现有钻床做任何改造就能直接安装使用，工装的整体高度经过优化，保证钻头在全行程进给范围内不会和工装本体发生干涉，钻套下端面和待加工工件表面的距离控制在1倍钻头直径的范围内，既可以保证钻头的导向精度，也能给操作人员留出足够的观察空间，方便确认钻孔位置的初始对刀状态。

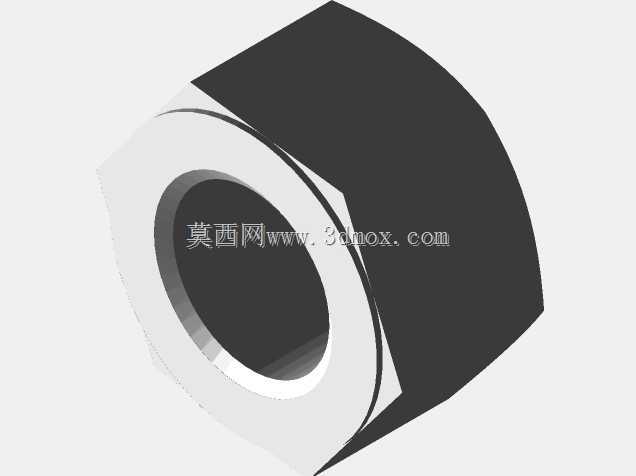

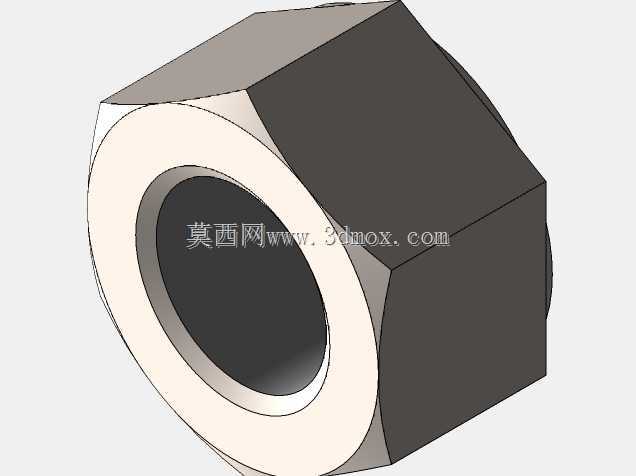

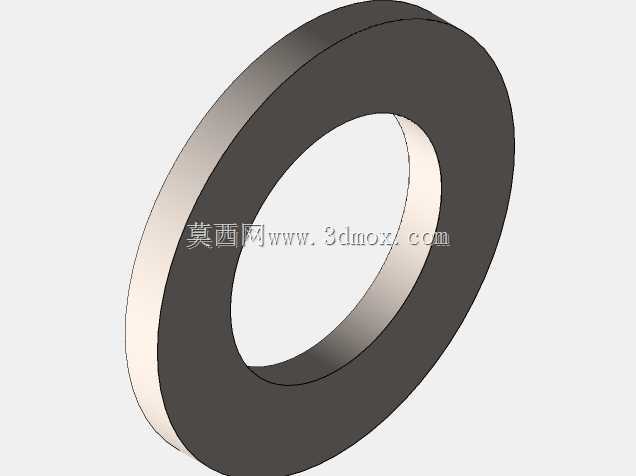

　　在功能设计上，这套工装没有采用复杂的气动或液压压紧结构，依靠钻套的导向和芯轴的径向定位，配合钻孔时钻头向下的进给力就能完成工件的轴向固定，针对厚度较薄的环形工件，也可以在芯轴前端加装快换压盖，用手拧螺母就能完成轴向压紧，避免工件在钻孔时出现轴向窜动，整套结构没有易损的复杂传动部件，长期使用只需要定期更换磨损的钻套即可，维护成本极低。在实际生产场景中，这类工装常用来加工密封环、轴承隔套、小规格法兰环这类带径向孔的环形零件，相比通用夹具，它的装夹效率能提升60%以上，钻孔的位置度公差能稳定控制在0.05mm以内，完全满足常规机械零件的加工精度要求，而且工装主体采用整体式焊接后去应力加工的工艺制作，长期使用不会出现框架变形的问题，刚性足够应对高速钢钻头、硬质合金钻头的常规钻孔加工参数，不会因为切削振动导致孔位超差。
