机床T型槽侧压式工件夹紧抓握工装

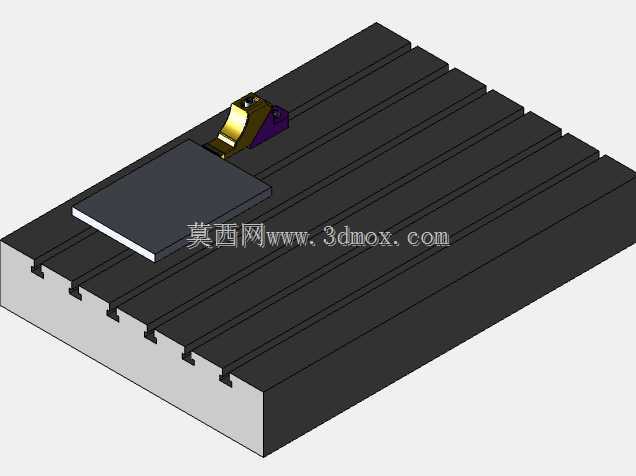

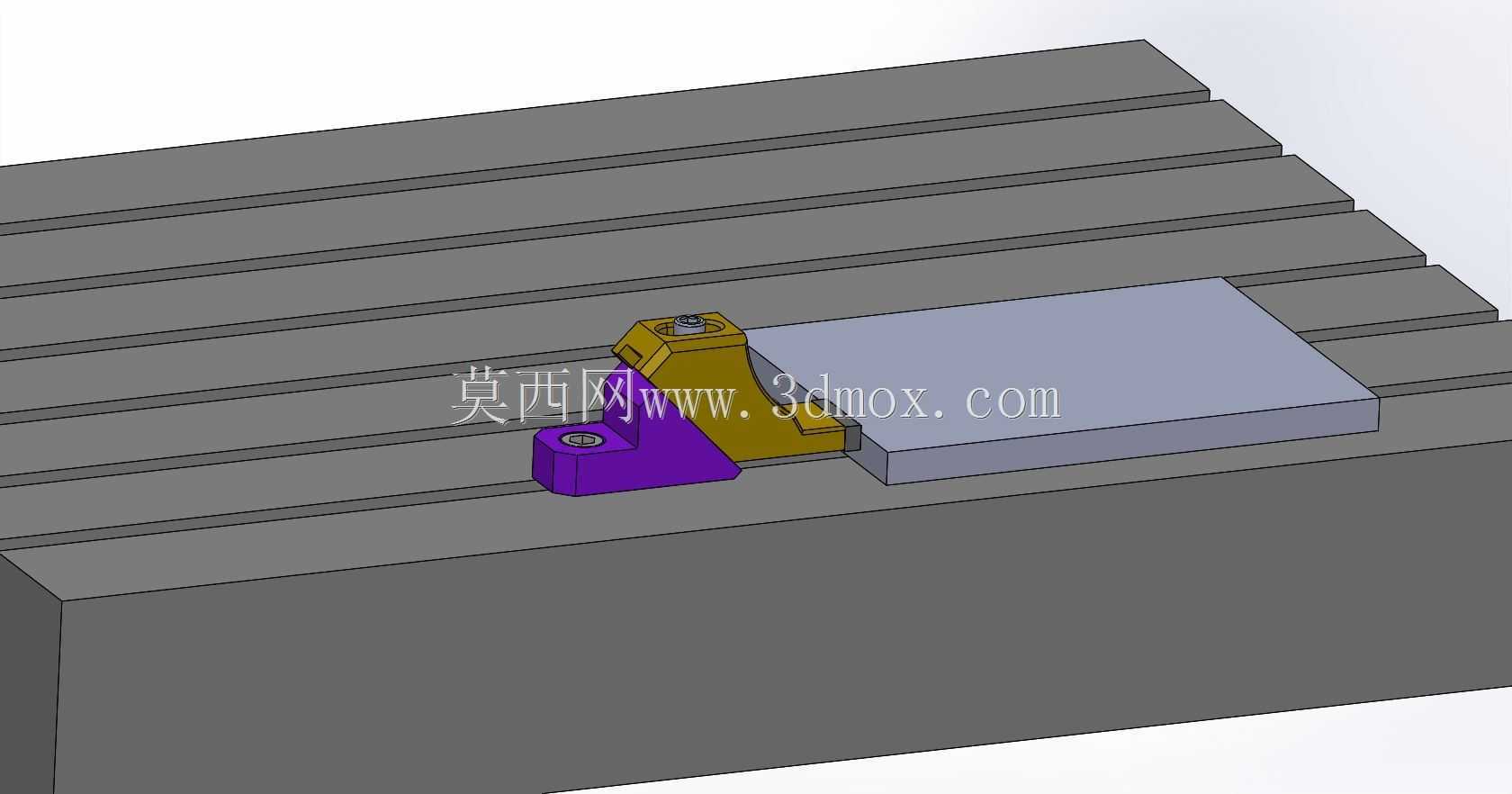

　　这款侧压式抓握夹紧件，主要适配带标准T型槽的机床工作台使用，常见于立式铣床、加工中心、小型平面磨床的工件装夹环节，用来替代传统的平口钳完成异形件、窄长件、薄板类零件的侧向压紧固定。从结构上看，整套夹紧单元分为两个功能模块，紫色的基座部分承担定位与受力传导作用，底部做了与T型槽槽宽匹配的定位凸台，安装时可直接滑入工作台T型槽内，无需额外打孔适配，基座上预留了内六角螺栓安装孔，拧紧后可将基座牢牢锁死在T型槽的任意位置，不会在夹紧受力时发生滑移。黄色的压块部分为执行夹紧的接触单元，与基座通过铰接结构连接，压块的工作面做了阶梯式防滑齿纹，接触工件时可增大静摩擦力，避免工件在铣削切削力作用下出现窜动，压块的铰接轴位置做了偏心设计，当拧紧铰接端的锁紧螺栓时，压块会以铰接点为圆心做小角度回转，逐步向工件侧面施压，夹紧行程可通过螺栓的拧入深度灵活调节，适配不同厚度的工件装夹需求。

　　在实际加工场景中，这类侧压夹紧件的优势十分明显，传统平口钳的装夹范围受钳口开度限制，且只能装夹规则外形的块状零件，当需要加工超出钳口长度的长条形型材、或者侧面有异形结构的零件时，平口钳无法稳定夹持，而这款抓握夹紧件可沿着T型槽任意位置布置，可根据工件的外形轮廓灵活布置多个夹紧点，比如加工长铝板时，可在铝板两侧间隔布置3-4组该夹紧单元，从侧面均匀施压，不会像传统压板那样遮挡工件上表面的加工区域，能实现一次装夹完成上表面全部特征的加工，减少二次装夹带来的定位误差。设计时充分考虑了机床加工的受力特性，基座的高度与T型槽上表面到工作台面的高度差做了精准匹配，安装后基座上表面与工作台面的平行度控制在0.02mm以内，压块压紧工件时，夹紧力的作用线与工作台面平行，不会对工件产生向下的分力导致薄板工件出现翘曲变形，这一点对于厚度小于5mm的薄板零件加工尤为重要，传统上压式压板很容易因为压力点不当导致薄板中部拱起，加工后零件松开出现平面度超差的问题。

　　从安装边界来看，单个夹紧单元的基座长度为42mm，宽度为28mm，夹紧行程范围为0-12mm，适配的T型槽槽宽为14mm，也就是常规中小型加工中心、铣床通用的T型槽规格，无需对工作台做任何改造即可直接使用。压块的接触高度有两个档位，下部接触位距离工作台面高度为8mm，适合装夹厚度8-20mm的零件，上部接触位距离工作台面高度为18mm，适合装夹厚度18-30mm的零件，覆盖了绝大多数常规机加工零件的装夹厚度需求。在日常使用中，这类夹紧件的维护也十分便捷，铰接位置预留了润滑脂注油孔，定期注入少量润滑脂即可避免切削液、铁屑进入铰接缝隙导致的卡滞问题，基座与压块的材质均采用40Cr调质处理，表面硬度达到HRC38-42，既有足够的刚性承受大切削力下的夹紧反力，又有一定的韧性，不会因为频繁夹紧受力出现断裂。

　　在多品种小批量的加工场景下，这类模块化的侧压夹紧件能大幅缩短装夹辅助时间，传统定制夹具需要针对不同零件专门设计制作，周期长成本高，而采用这类通用侧压夹紧单元，只需要根据工件外形调整布置位置即可，装夹单个工件的时间可缩短60%以上，尤其适合工装夹具库存有限的小型机加工车间使用。在设计建模过程中，所有配合面均做了公差适配，基座与T型槽的配合间隙控制在0.03-0.05mm，既保证可以顺畅滑入T型槽，又不会因为间隙过大导致装夹定位偏差，铰接轴与安装孔的配合采用H7/g6间隙配合，保证压块转动灵活的同时不会出现旷量，锁紧螺栓采用标准M8内六角螺栓，属于机加工车间的通用标准件，出现损坏时可随时替换，无需专门定制配件。压块的夹紧面做了1.5mm的倒角处理，避免夹紧时尖锐棱边划伤工件侧面，对于表面质量要求较高的有色金属零件，还可以在夹紧面粘贴铜皮进一步保护工件表面。
