工厂车间单侧玻璃板材转运推车结构

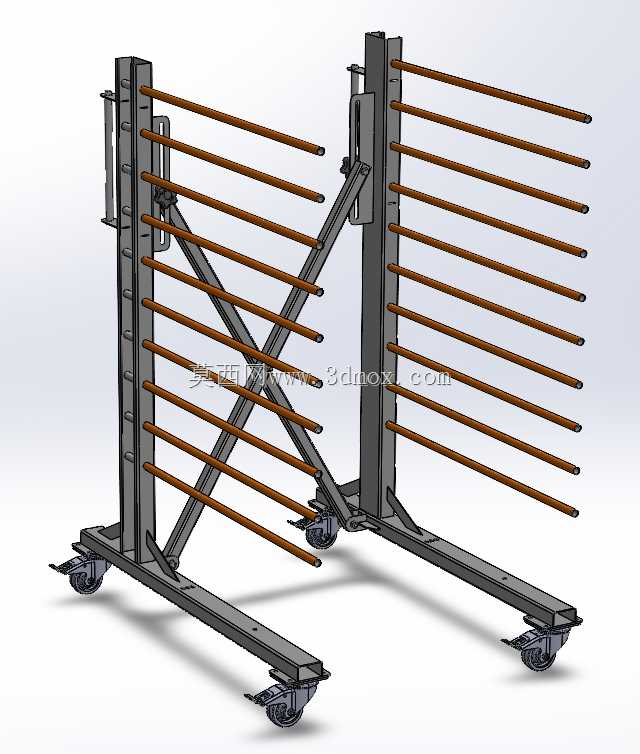

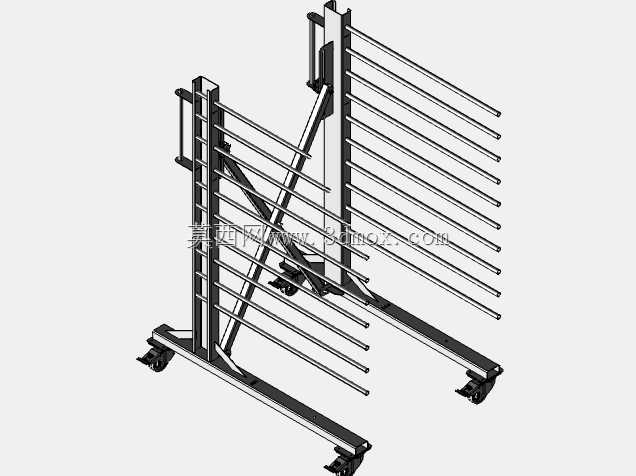

　　在玻璃深加工、板式家具生产的车间现场，大尺寸平板类物料的转运一直是工位间流转的痛点——常规平板推车容易造成板材表面刮花，叠放搬运又存在取料不便、边角磕碰的风险，这类单侧悬臂式的转运推车，就是针对平板类长尺寸物料的工位周转需求设计的。从结构逻辑上看，设备采用双侧立式立柱作为主承载框架，底部是带脚轮的横向底梁，底梁向两侧延伸出足够的支撑跨度，避免悬臂挂放物料时出现重心偏移侧翻的问题，底梁的接地长度根据常规车间通道宽度设计，既能保证转向时的灵活性，也能在停靠待料时提供足够的抗倾覆力矩，不需要额外加装地面固定装置，随用随推适配柔性生产的工位调整需求。

　　立柱上的悬臂杆采用等间距排布，每根杆的伸出长度匹配常规平板物料的幅宽，杆体做了圆滑过渡处理，没有尖锐棱角，挂放玻璃或者木质板材时，不会刮伤物料的表面涂层或者玻璃边角，相邻悬臂杆的间距经过核算，既保证单根杆可以承载单块板材的重量，也预留了足够的取放间隙，操作人员不需要大幅度抬升物料，顺着杆体方向就能平稳推入或者抽出板材，单人即可完成常规尺寸板材的上下料操作，降低双人搬运的人力成本。框架的斜向支撑结构采用交叉式焊接连接，把单侧悬臂承载产生的弯矩传递到底部框架上，避免立柱受单侧载荷出现长期变形，所有连接位置的焊缝都做了应力释放处理，适配车间内频繁推拉、反复加载的使用工况，不会因为长期交变载荷出现焊缝开裂的问题。

　　底部配置的脚轮采用带刹车的万向轮搭配定向轮的组合，推行时转向灵活，停靠在加工工位旁时踩下刹车即可固定位置，不会因为车间地面的轻微坡度出现溜车问题，脚轮的轮面采用聚氨酯材质，在环氧地坪上推行时不会留下压痕，也能缓冲地面微小颠簸带来的震动，避免玻璃类脆性物料在转运过程中因为震动出现暗裂。这类转运设备的使用场景覆盖玻璃切磨工序到钢化工序的中转、板式家具开料后到封边工序的流转，也可以用来转运长条型的铝型材、装饰面板类物料，相比传统的平放式周转车，它的占地面积更小，单侧挂放的方式可以让每一块板材都独立放置，取料时不需要翻找叠放的物料，减少物料之间的摩擦刮伤，也能直观看到每块物料的加工状态，方便车间做生产批次的目视化管理。

　　设计过程中需要重点核算悬臂杆的挠度变形，在额定载荷下杆体的下挠量控制在允许范围内，避免因为杆体变形导致板材滑落，同时立柱的截面选型要匹配整体承载能力，底梁的配重分布要保证在单侧挂满物料时，整车的重心投影始终落在脚轮围成的支撑面内部，哪怕是在车间地面有轻微坡度的位置停靠，也不会出现侧翻风险。整体结构没有复杂的传动部件，日常维护只需要定期检查脚轮的转动顺滑度、紧固连接位置的螺栓即可，不需要复杂的保养流程，适合生产车间高频率、长时间的使用需求，结构件全部采用常用的型钢和管材加工，加工工艺简单，生产制造成本低，也方便车间根据自身的物料尺寸做定制化调整，比如调整悬臂杆的长度、间距，或者增减悬臂杆的数量，适配不同幅宽、不同厚度的平板类物料转运需求。
