道奇M37前端主轴结构三维设计

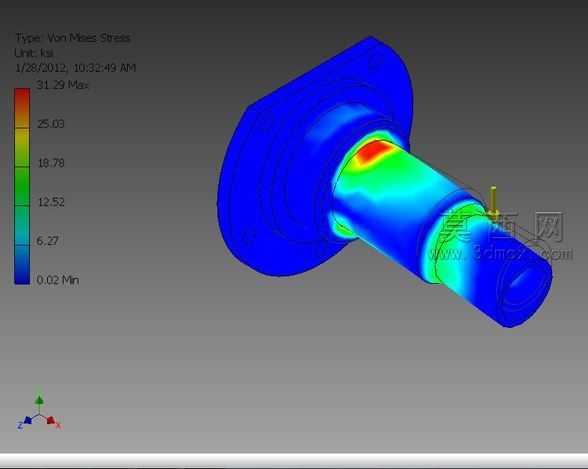

本次设计针对1953年款道奇M37车型的前端主轴开展三维建模工作，作为整车传动系统的核心承载部件，建模过程中首先梳理主轴的功能需求：该部件需要承接法兰端的固定连接需求，同时通过轴身段传递动力载荷，还要预留端部的连接装配空间，因此在建模初期先完成整体尺寸链的梳理，明确法兰盘的安装孔位分布、轴身各段的直径公差区间、轴端的内孔结构尺寸，确保各部分结构符合老式载重卡车的机械配合要求。建模阶段采用参数化草图绘制的方式，先绘制主轴的轴向截面轮廓，通过回转特征生成主轴的基础实体，再针对法兰盘的安装孔进行阵列特征创建，保证孔位的周向分布精度，同时对轴身的台阶过渡处做圆角处理，降低应力集中风险。完成基础结构建模后，对模型进行有限元应力分析，通过赋予构件金属材质属性，模拟主轴工作状态下的载荷施加，从应力云图可以看到，轴身与法兰衔接的台阶区域存在局部应力集中，最大应力值处于金属材料的许用应力范围内，其余轴身段应力分布均匀，法兰盘整体应力水平较低，验证了结构设计的合理性。材质设置上，整体采用合金结构钢材质参数，匹配主轴实际加工所用的40Cr调质钢材属性，调整材质的表面粗糙度、金属反光度参数，让模型呈现真实的金属机加工质感。渲染阶段采用正交视角配合柔和的环境光，清晰展现主轴的整体结构形态，同时将应力分析结果以彩色云图的形式叠加在模型表面，直观呈现不同区域的应力分布状态，方便后续对结构进行优化调整。本次建模严格遵循实物的尺寸比例，所有结构细节均参考道奇M37的原厂维修手册尺寸进行还原，确保模型可以用于后续的整车装配仿真、零部件3D打印复刻以及老式载重车的配件修复参考，后续还将基于该主轴模型逐步完成整车其余零部件的建模，最终搭建完整的全尺寸道奇M37卡车三维装配模型。
