简易三板式注塑模具结构设计方案

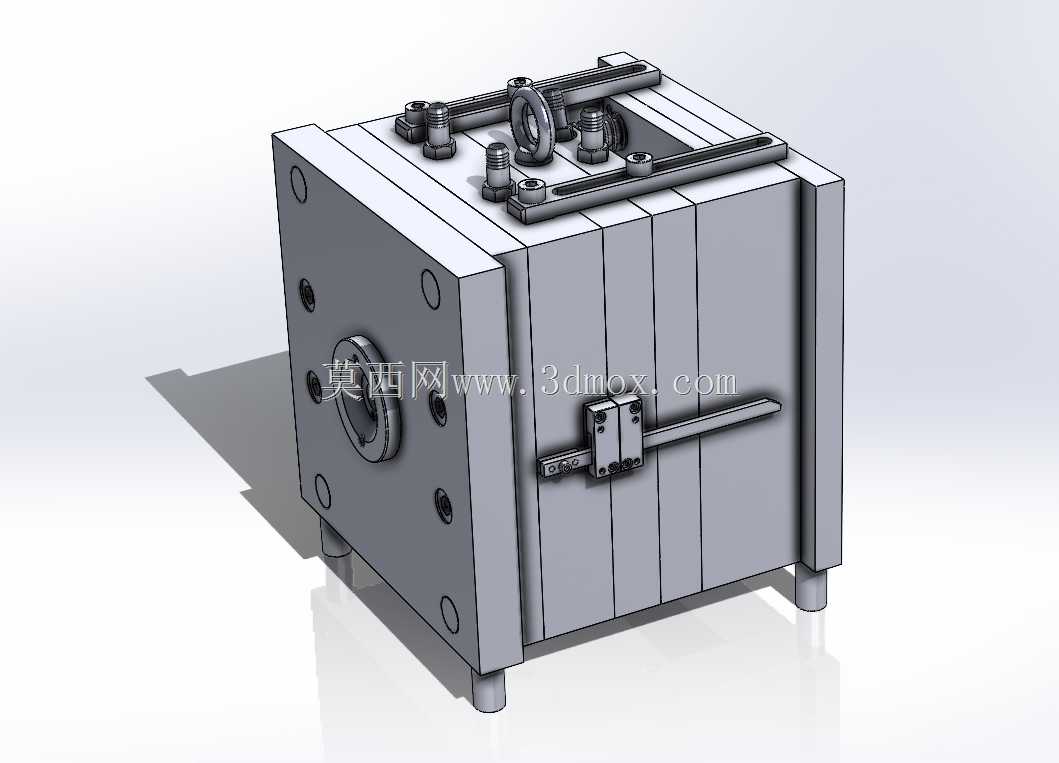

　　这套三板注塑模具结构，主要面向小尺寸精密塑胶件的批量注塑生产场景，常见于消费电子小结构件、电源类塑胶外壳、小型绝缘配件的成型工序，适配常规卧式注塑机的安装接口，能在连续生产工况下完成点浇口凝料与制品的自动脱落，减少人工取料的辅助工时。从结构布局来看，整套模架采用标准三板模的分层设计，依次为定模固定板、流道推板、定模板、动模板、动模垫板、模脚与动模固定板，各板件之间通过导柱导套实现精准导向，导柱采用分段配合设计，合模过程中先完成粗定位再进入精定位段，避免合模错位导致的型腔碰伤。

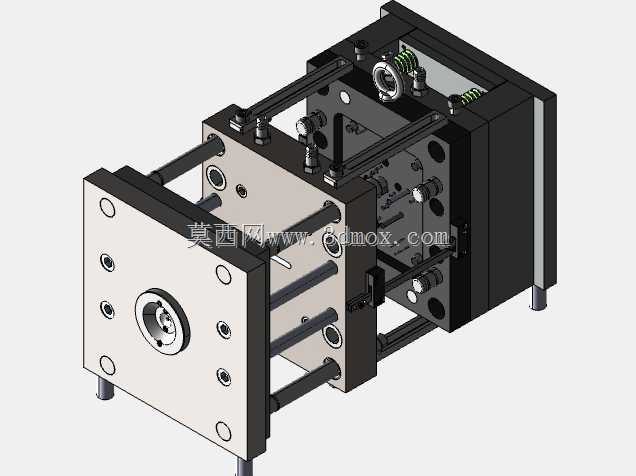

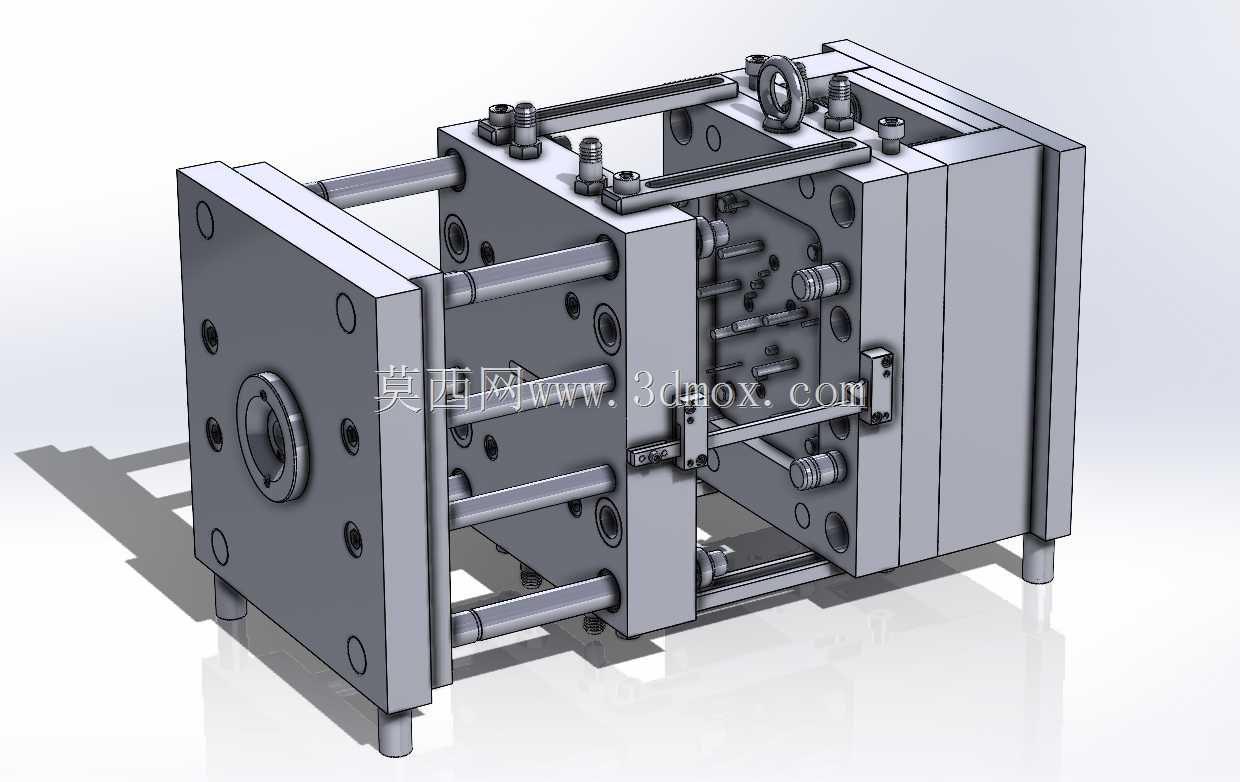

　　浇注系统采用点浇口进料形式，流道开设在流道推板与定模板之间，开模时首先在定模固定板与流道推板之间完成第一次分型，将主浇道凝料从浇口套中拉出，随后流道推板与定模板之间完成第二次分型，切断点浇口并将流道凝料从定模侧推出，最后动定模分开完成制品顶出，整个开模行程的控制通过定距拉板实现，各段分型行程严格匹配凝料长度与制品脱模距离，避免行程不足导致的凝料卡滞或制品拉伤。成型部分的型腔与型芯采用镶拼式结构，方便后续磨损后的维修更换，冷却水道围绕型腔与型芯均匀排布，水道距离型腔壁的距离控制在水道直径的1.5-2倍区间，保证成型过程中模温均匀，减少制品因冷却不均产生的翘曲变形。

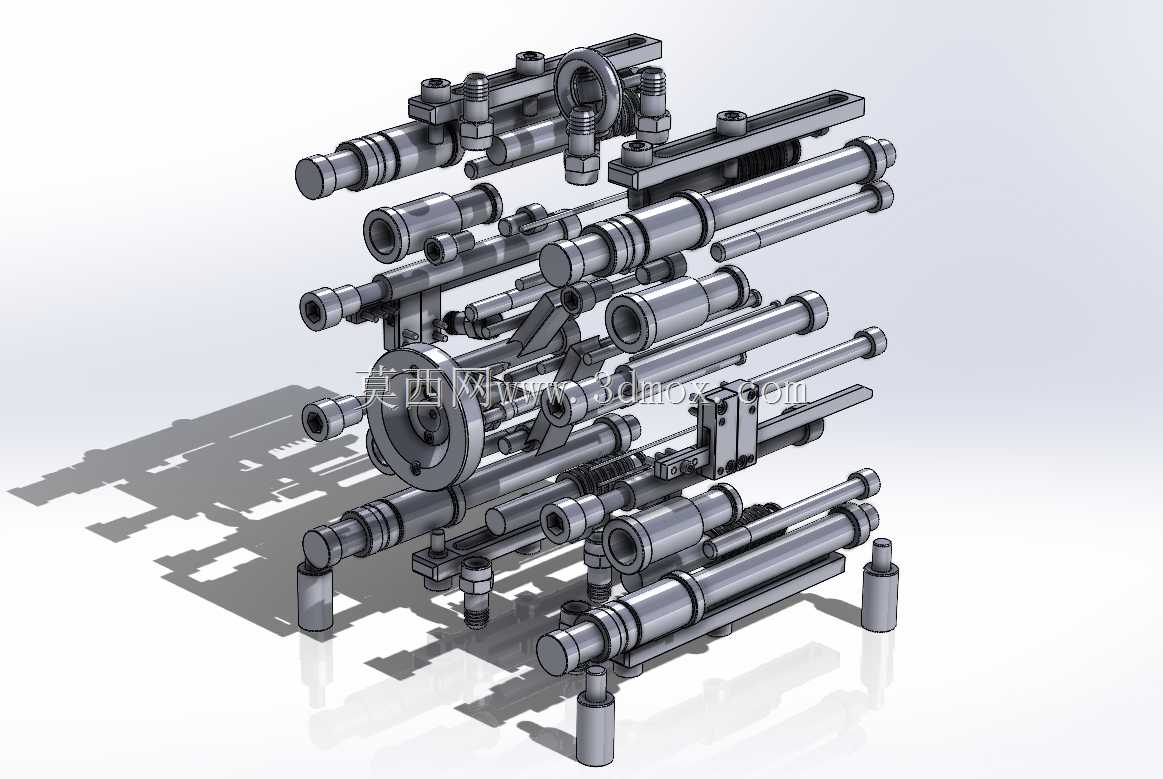

　　顶出系统采用顶针顶出结构，顶针排布位置避开制品的外观面与装配配合面，顶针端面与型芯面齐平，避免顶出时在制品表面留下凸起痕迹，回针配合复位弹簧实现合模过程中的顶出板提前复位，防止顶针与定模侧结构发生碰撞。整套模具的安装边界适配200吨级以内的卧式注塑机，定位圈尺寸匹配注塑机定模固定板的定位孔规格，浇口套球面半径与注塑机喷嘴球面半径匹配，避免注塑料流溢边，动模侧的顶棍孔位置与注塑机顶出杆位置对齐，保证顶出动作的同轴度，减少顶出偏载导致的顶针断裂问题。在设计过程中充分考虑了加工工艺性，各板件的安装孔采用坐标镗加工保证位置精度，导柱导套孔采用配合加工的方式保证同轴度，镶件的固定采用挂台固定形式，避免螺丝直接固定在成型面附近导致的应力集中。

　　整套结构没有冗余的复杂机构，在满足点浇口自动脱料需求的前提下尽可能简化了零件数量，降低了模具的加工成本与后期维护难度，适合批量不大、精度要求中等的塑胶件生产使用，对于刚接触三板模结构的设计人员来说，这套结构也具备较强的参考价值，能清晰展示三板模两次分型的动作逻辑与各部件的配合关系。
