带单孔安装位长条形连接受力结构件

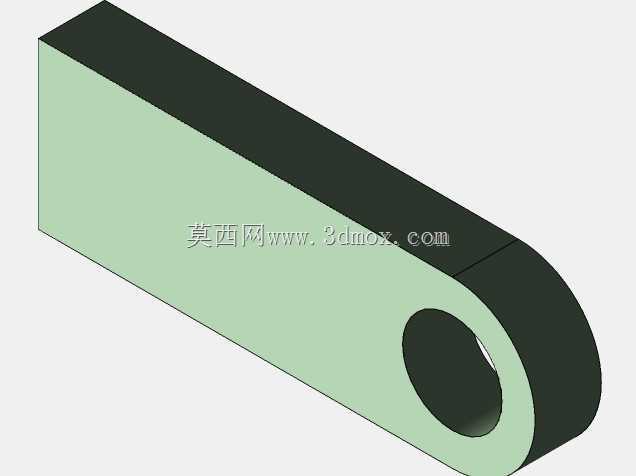

　　在各类中小型机电设备、工装夹具以及非标自动化生产线的连杆传动、限位支撑场景中，这类带单端铰接孔的长条形受力构件是十分常见的传力部件，它的核心作用是在两个相对运动的组件之间传递拉力、推力，同时通过端部的圆孔配合销轴实现一定角度的摆动补偿，避免刚性连接在设备运行过程中因装配误差、振动偏移产生的内应力损伤。从结构形态来看，该构件主体采用等截面矩形长条设计，这种截面形式在承受沿长度方向的轴向载荷时，材料分布更贴近中性层两侧，抗弯截面模量分配合理，相比同截面积的圆形杆件，在平面内的抗弯曲变形能力更具优势，尤其适合仅在单一平面内做摆动传力的工况，能有效控制构件在受力方向的形变余量，保证传动精度。

　　端部的铰接孔采用整圆式通孔设计，孔壁与构件端部的圆弧过渡做了等半径处理，这种设计并非单纯为了外形规整，而是从应力分散角度出发，当构件承受交变拉压载荷时，端部圆弧过渡区能避免直角结构带来的应力集中问题，减少长期循环载荷下的疲劳裂纹萌生概率，实际生产中这类过渡区域的表面粗糙度通常会控制在Ra3.2以下，进一步降低应力集中系数。从安装边界来看，构件的矩形主体段宽度、厚度尺寸统一，在配套安装时，主体段可直接嵌入对应导向槽内做直线滑动限位，不需要额外加装导向衬套就能实现基础的运动轨迹约束，端部铰接孔的孔径与构件厚度、端部圆弧半径保持固定比例，在选配销轴时可直接按照孔径匹配标准圆柱销，不需要额外做扩孔、修锉处理，能大幅缩短现场装配的调整周期。

　　在设计这类构件的三维结构时，首先要确定的是铰接孔中心到构件另一端面的中心距，这个尺寸直接决定了传动过程中的摆动行程范围，中心距偏差需要控制在±0.05mm以内，否则会导致配套机构的行程出现超差，无法满足预设的动作要求；其次是矩形截面的宽厚比，需要根据实际传递的最大载荷做校核，当载荷以拉力为主时，可适当减小厚度尺寸降低整体重量，若存在一定的侧向弯矩，则需要加大宽度尺寸提升侧向抗弯能力。

　　另外，构件的两个大平面采用平行度公差约束，平面度误差不超过0.02mm，当构件在导向槽内滑动时，能保证两个平面与槽壁的接触均匀，不会出现局部卡滞、偏磨的问题；铰接孔的轴线需要与构件大平面保持垂直，垂直度公差控制在0.03mm以内，避免销轴装入后出现别劲现象，导致铰接部位转动阻力过大，加速销轴和孔壁的磨损。在实际应用场景中，这类构件常被用在小型压力设备的手动施压连杆、电气开关的操作传动杆、工装夹具的快速夹钳传动臂等位置，不同场景下对构件的材料选择会有差异，承受较大载荷的场景会选用45号钢做调质处理，表面做发黑防锈，载荷较小且有轻量化需求的场景则会选用6061铝合金做阳极氧化处理，在保证强度的同时降低构件自身重量，减少运动过程中的惯性冲击。需要注意的是，这类构件的铰接孔边缘通常会做0.2mm的倒角处理，既可以去除机加工产生的毛刺，也能在装配销轴时起到导向作用，避免孔壁边缘的锐边刮伤销轴表面，影响配合精度；构件的非配合端面不需要做过高的精度要求，只要去除飞边毛刺即可，能在满足使用要求的前提下降低加工成本。
