简易曲柄连杆传动机构三维结构

　　这套曲柄连杆结构是内燃机、冲压设备、往复泵等众多动力转换设备里的核心传动单元，日常做设备改型或者原理验证的时候，这类基础结构的建模精度直接影响后续运动仿真的准确性。从实际应用场景来看，小到家用空气压缩机的动力端，大到重型压力机的主传动机构，都能看到同原理结构的身影，它的核心作用是把旋转轴的圆周运动转化为从动件的直线往复运动，反过来也能将直线推力转化为旋转扭矩，是动力传递路径里最经典的运动转换结构之一。

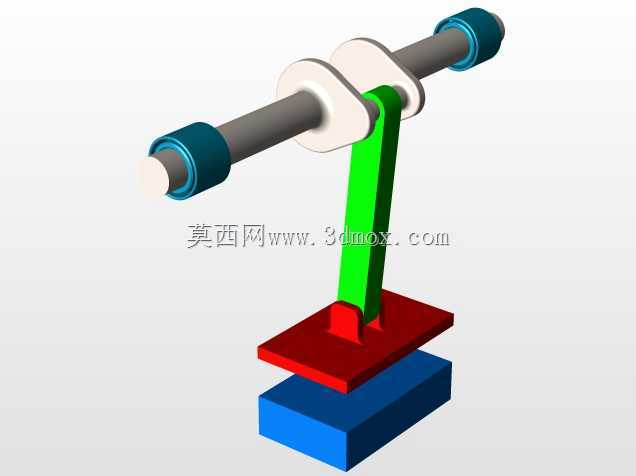

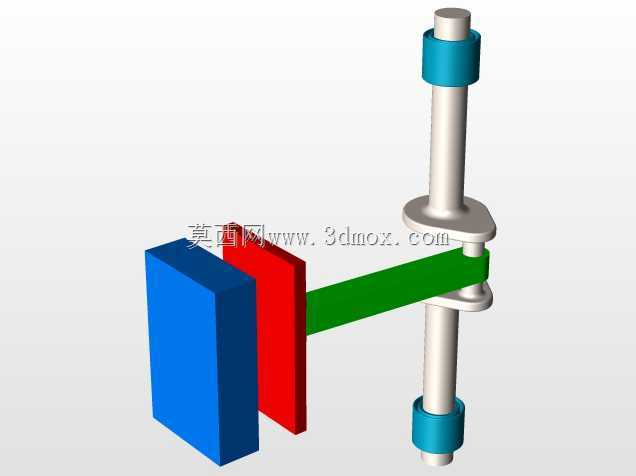

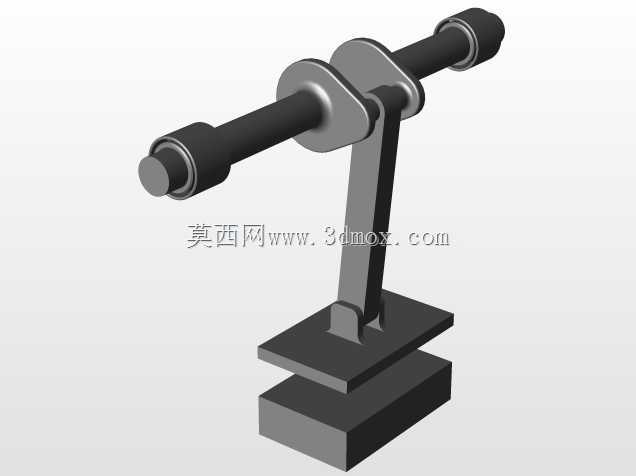

　　从结构设计思路来看，这套模型做了最简化的结构呈现，没有冗余的装饰特征，完全围绕运动副的配合关系搭建：两端带轴套支撑的主轴是动力输入或者输出端，两个偏心配重块和曲柄销做了一体化的简化设计，既保证了偏心距的尺寸精度，也减少了不必要的装配零件数量；连接曲柄销和下方滑块的连杆做了等截面直杆设计，两端的铰接孔分别和曲柄销、滑块上的铰接轴做间隙配合，预留了合理的运动间隙避免仿真时出现干涉；下方的滑块和底部基座的导向槽配合，运动方向严格垂直于主轴的回转轴线，保证往复运动的直线度。

　　做这类结构建模的时候，首先要确认的是曲柄偏心距的尺寸，这个参数直接决定了从动滑块的行程长度，实际选型时要匹配设备的作业行程需求，比如小型空压机的曲柄偏心距通常在20-50mm区间，重型冲压设备的偏心距会根据吨位需求放大到数百毫米。主轴两端的支撑轴颈要匹配对应规格的滑动轴承或者滚动轴承内径，安装时要保证两个支撑座的同轴度公差控制在0.02mm以内，否则主轴转动时会出现卡滞、磨损加剧的问题。连杆部分的长度设计要兼顾传动角的合理性，通常连杆长度和曲柄偏心距的比值要大于3，避免传动角过小导致机构传力效率下降，甚至出现死点位置卡滞的问题。

　　安装边界方面，底部的基座是整个机构的安装基准，基座上的导向槽宽度要和滑块宽度做H7/f6的间隙配合，导向面的平面度公差要控制在0.01mm/100mm以内，保证滑块往复运动时不会出现偏磨。主轴的轴向定位要靠两端的轴套或者轴承端盖实现，预留0.1-0.3mm的轴向窜动间隙，避免热胀冷缩导致主轴转动受阻。铰接位置的销轴要做表面淬火处理，硬度达到HRC45-50，减少长期往复运动带来的磨损，铰接位置的润滑通道要在建模时提前预留，方便后续装配时加装油嘴或者润滑槽。

　　从功能特性来看，这套简化结构完全满足运动原理验证的需求，所有运动副的配合关系都和实际工业应用的结构一致，做运动仿真时可以直接给主轴添加旋转驱动，就能直观看到滑块的往复运动规律，也能通过软件测量滑块的位移、速度、加速度曲线，验证机构的运动特性是否符合设计预期。如果要做实际投产的结构设计，只需要在这个基础结构上添加配重平衡块、密封结构、润滑系统、紧固件连接位等细节特征，就能直接转化为生产用图纸，大幅缩短基础结构的建模周期。很多刚接触机械设计的工程师在做传动结构选型时，容易忽略连杆长度和曲柄偏心距的比值对传力效率的影响，直接照搬简化模型的尺寸做生产设计，最后出现机构运转卡顿、电机负载过大的问题，这类基础结构的参数匹配一定要结合实际的负载、行程、转速需求做调整，不能直接套用原理模型的尺寸比例。
