三角形木质屋架承重结构设计

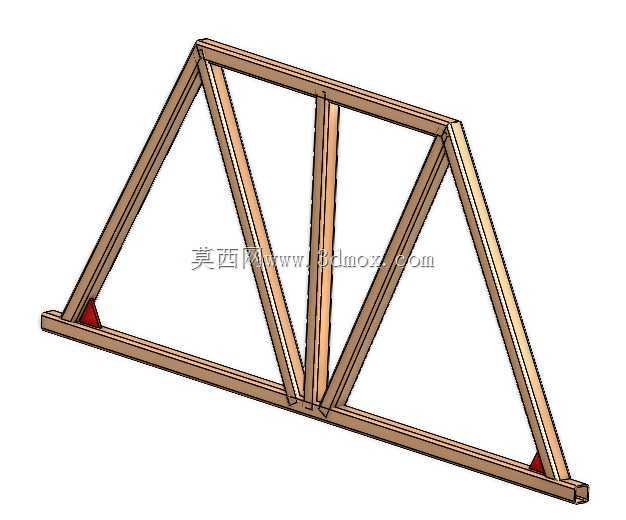

　　日常做建筑配套结构建模时，这类三角形木质桁架是民用坡屋顶、临时施工棚、小型农用仓储棚搭建里最常用的承重构件，很多刚入行的结构设计人员容易忽略木桁架节点处的受力传递逻辑，要么把杆件做的过厚造成材料浪费，要么斜撑与上下弦的连接位置偏置，后期加载后出现节点劈裂的问题。这个模型还原的是常规民用场景下的豪式木桁架构造，上弦杆采用双拼木方贴合布置，下弦为通长整根木方，中间设置两道垂直腹杆搭配斜向腹杆，把屋面传递下来的竖向荷载拆分后传递到两端支座位置，两端支座处特意做了三角形的加强垫块，用来抵消支座反力带来的局部剪切应力，避免下弦杆端部被压溃。

　　从实际应用场景来看，这类桁架大多用在跨度4到6米的小型建筑屋面，不需要大型吊装设备，两名施工人员就能完成现场拼装，杆件之间的连接可以采用齿板结合木螺钉固定，也能根据现场条件改用扒钉临时固定，适配乡村自建房、工地临时休息棚、农产品晾晒棚这类对建设成本敏感、施工条件有限的场景。设计这类桁架的时候，首先要确定屋面的坡度，常规民用坡屋面坡度在1:2到1:2.5之间，对应的上弦杆长度刚好能适配常规4米规格的成品木方，减少现场裁切的废料量；腹杆的布置并不是随意划分三角形，要保证每个节间的长度控制在1.2米以内，避免上弦杆在屋面均布荷载下出现平面外失稳，同时斜腹杆的角度要控制在30度到60度之间，角度过陡或者过缓都会让腹杆的受力状态从轴压变成压弯，额外增加杆件的截面尺寸要求。

　　安装边界上，桁架两端的支座要搭在墙体或者圈梁的预埋垫木上，垫木的宽度要比下弦杆宽出至少50毫米，保证支座反力能均匀传递到下部结构，不能让下弦杆端部悬空；桁架之间的间距通常控制在800毫米到1200毫米，之间要设置水平系杆连接，保证整个屋面结构的整体稳定性，避免单榀桁架出现侧向倾倒。很多新手建模的时候容易忽略木构件的实际尺寸公差，现实里成品建筑木方的截面尺寸通常有3到5毫米的偏差，所以建模时节点处的连接槽口要预留2毫米的安装间隙，避免现场拼装时因为杆件尺寸偏差装不进去；另外支座处的加强块，模型里做的是三角形楔块，实际施工时这个楔块要采用硬木制作，不能和上下弦用同样的软杂木，不然长期受荷载挤压容易出现变形，导致屋架端部下沉。

　　从受力特性来说，这类三角形桁架的下弦杆主要承受拉力，上弦杆承受压力，腹杆根据布置位置不同分别承受拉力或者压力，和钢桁架不同的是，木构件的抗拉强度远低于抗压强度，所以下弦杆要尽量避免开洞、刻槽，如果必须做连接切口，深度不能超过杆件截面高度的1/4，不然很容易在拉力作用下出现断裂。做三维建模的时候，要把每个杆件的拼接位置做的贴合实际施工逻辑，不能出现杆件之间互相穿透的情况，尤其是腹杆和弦杆的交接处，要模拟实际的齿接构造，让力的传递路径和真实结构一致，这样导出的工程图才能直接给现场施工做参考，不然建出来的模型只是外观相似，实际没法指导加工拼装。这类结构还有一个优势，就是可以根据实际跨度灵活调整腹杆数量，如果跨度缩小到3米以内，可以去掉中间的垂直腹杆，只保留一组斜腹杆，进一步减少材料用量；如果跨度增加到8米，就要在中间增加腹杆数量，同时加大上下弦的截面尺寸，必要时在下弦杆中间位置设置钢拉杆，抵消下弦的拉力，避免木构件受拉出现变形。
