势能动能转化演示手推车结构设计

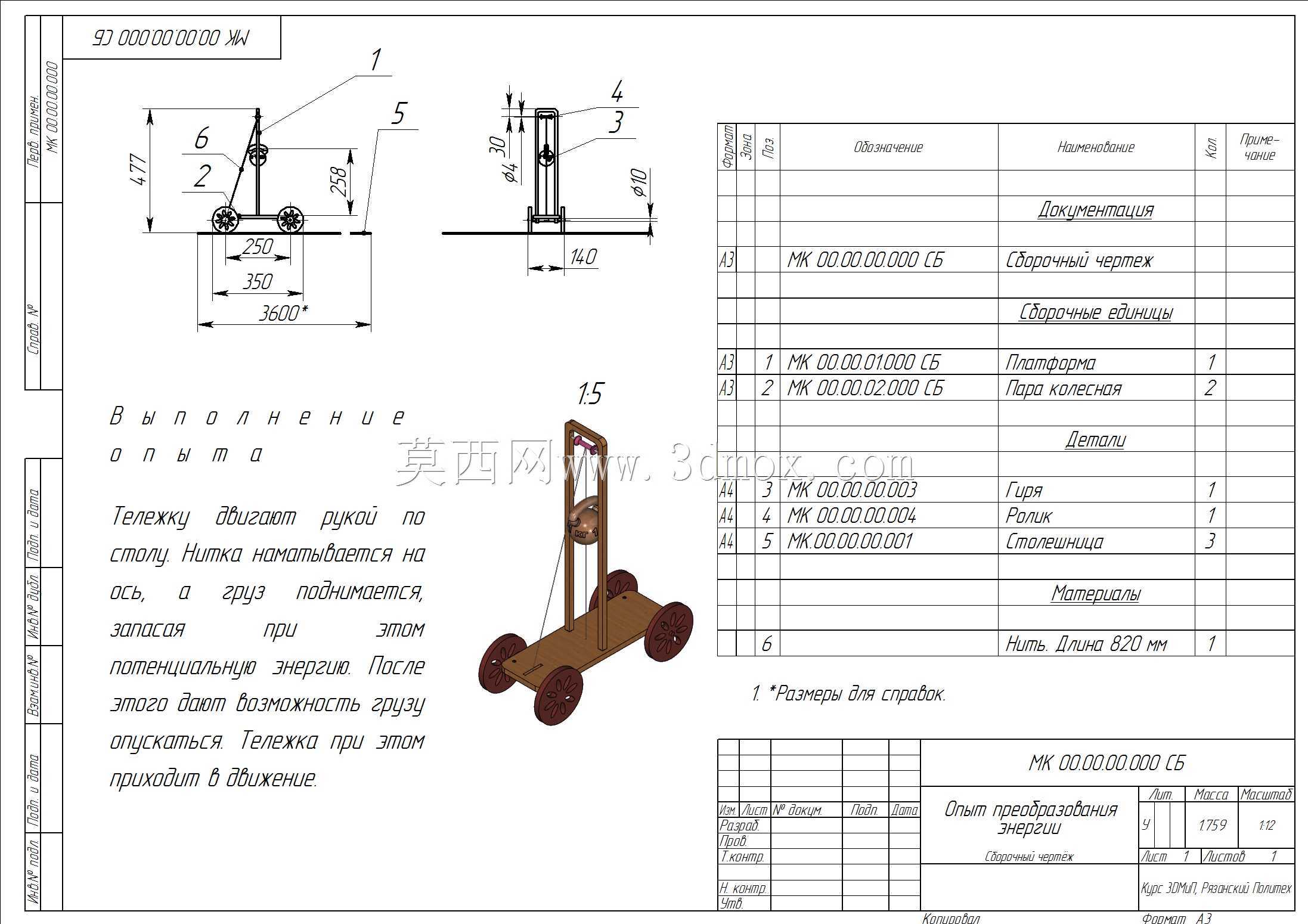

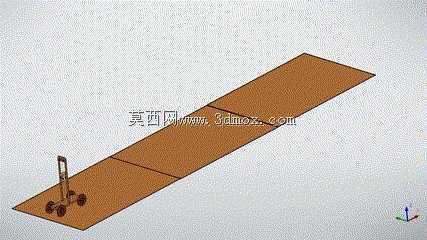

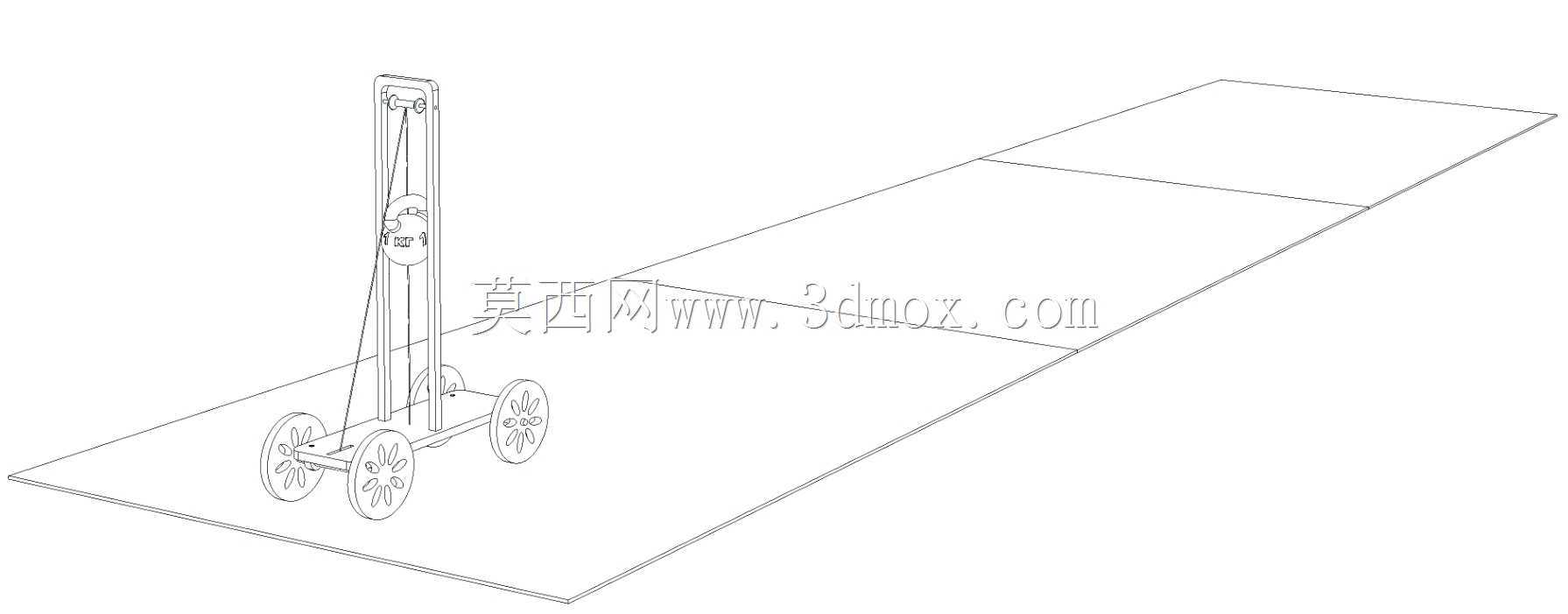

　　这款手推车结构主要面向中学物理实验教学、科普场馆互动展项场景设计，核心用途是通过可重复操作的机械动作，直观演示重力势能向动能的转化过程，解决传统能量转化演示装置结构复杂、可视性差、学生难以直观感知能量传递路径的问题。从功能特性来看，整套结构无需外接电源，纯机械结构即可完成完整的能量转化演示循环：操作者将推车推移至桌面边缘位置时，连接负载的线绳会缠绕在轮组轴上，将负载抬升完成重力势能的存储，释放推车后，负载受重力作用下落，线绳带动轮轴转动，将存储的重力势能转化为推车的平移动能，整个过程无额外动力输入，能量传递路径完全外露，观察者可以清晰看到线绳收放、轮组转动、负载升降、推车移动的全流程动作，不存在遮挡结构。

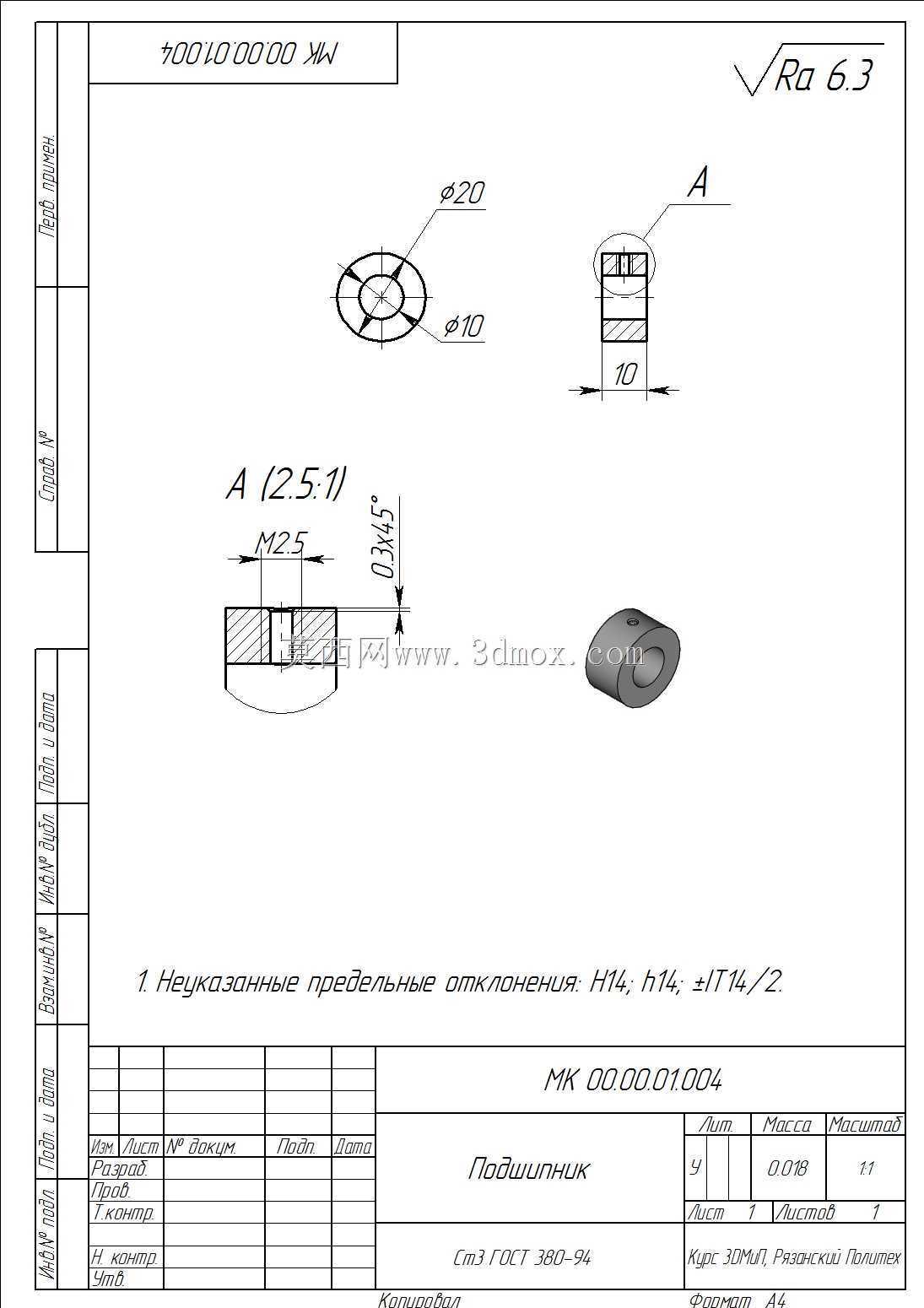

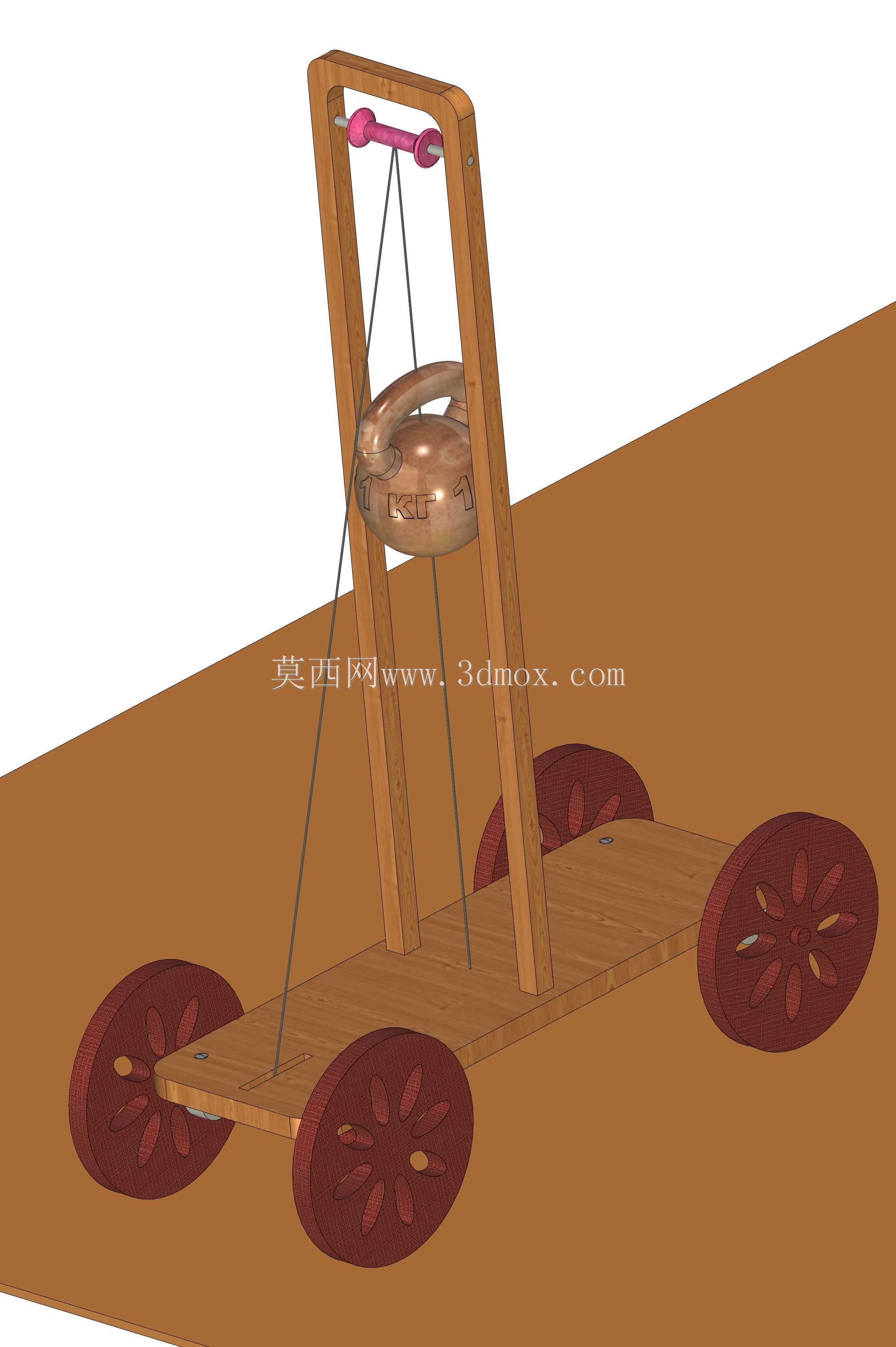

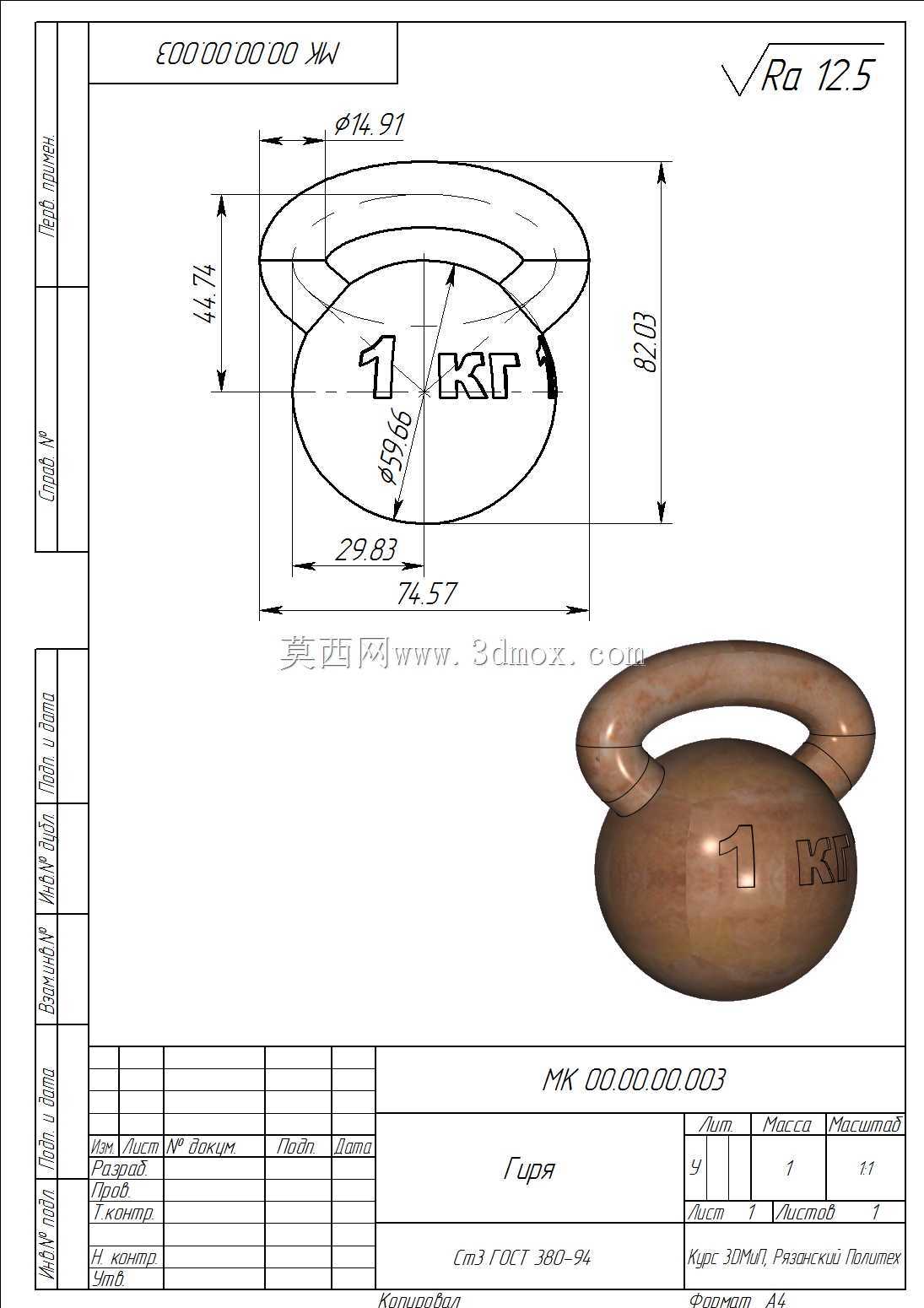

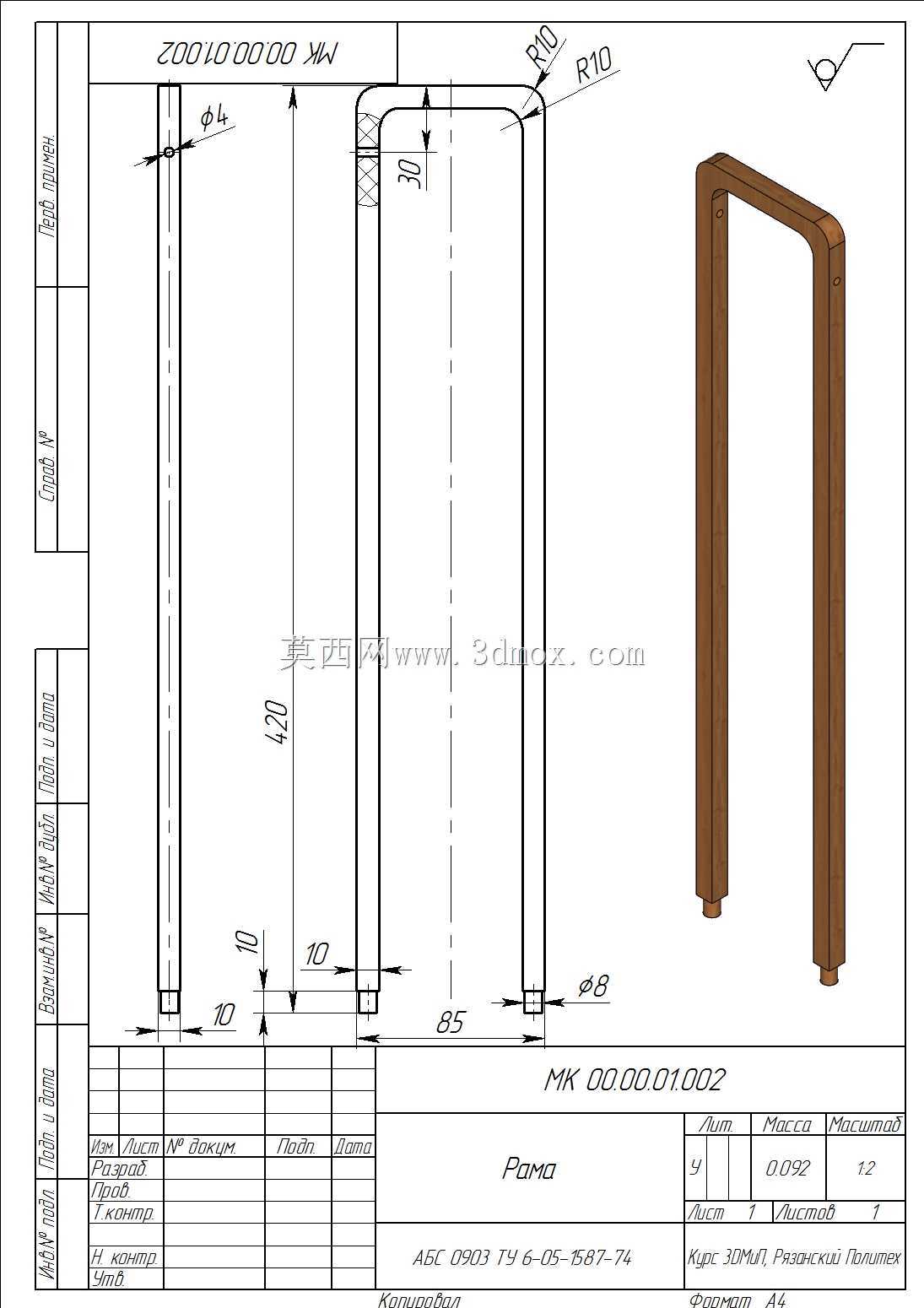

　　设计思路上优先考虑易加工性与结构可靠性，主体承载平台选用1厘米厚的木质板材或胶合板材，材料获取门槛低，切割加工无需复杂金属加工设备，也可通过3D打印完成非标准零件的快速制作，适配教学场景下的自制教具需求。轮组部分采用双金属片轴承结构，设计时严格控制两个轮组的轴线平行度公差，避免轮组转动时出现卡滞、跑偏问题，保证推车移动过程的顺畅性。承载平台上开设两个安装孔，用于固定两根截面尺寸为1×1厘米、高度约40厘米的立式支架，支架与平台采用过盈插接配合，顶部通过与机架截面一致的杆件完成连接，形成稳定的门型支撑结构，在距离支架顶部一定位置设置线绳放置杆，线绳一端固定在轮轴上，另一端绕过放置杆后连接负载线圈，线圈上可根据演示需求绑定不同重量的负载，通过调整负载重量即可改变初始存储的势能大小，适配不同演示距离、不同演示速度的需求。

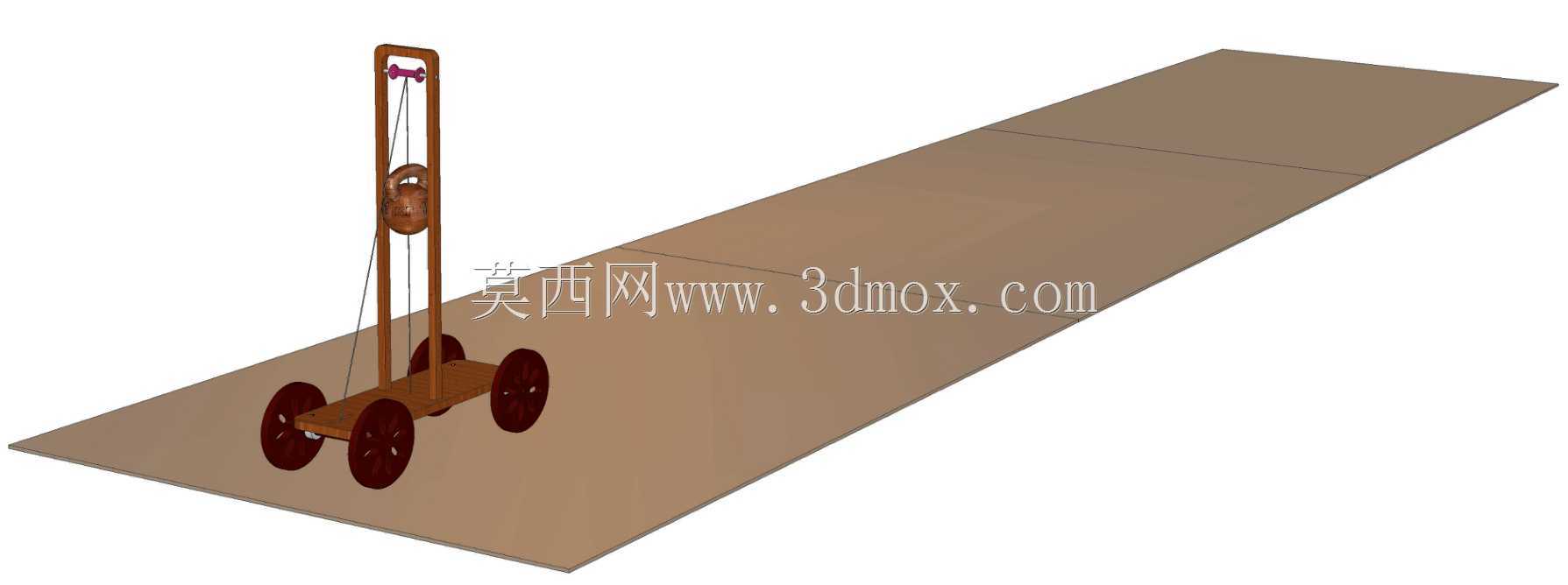

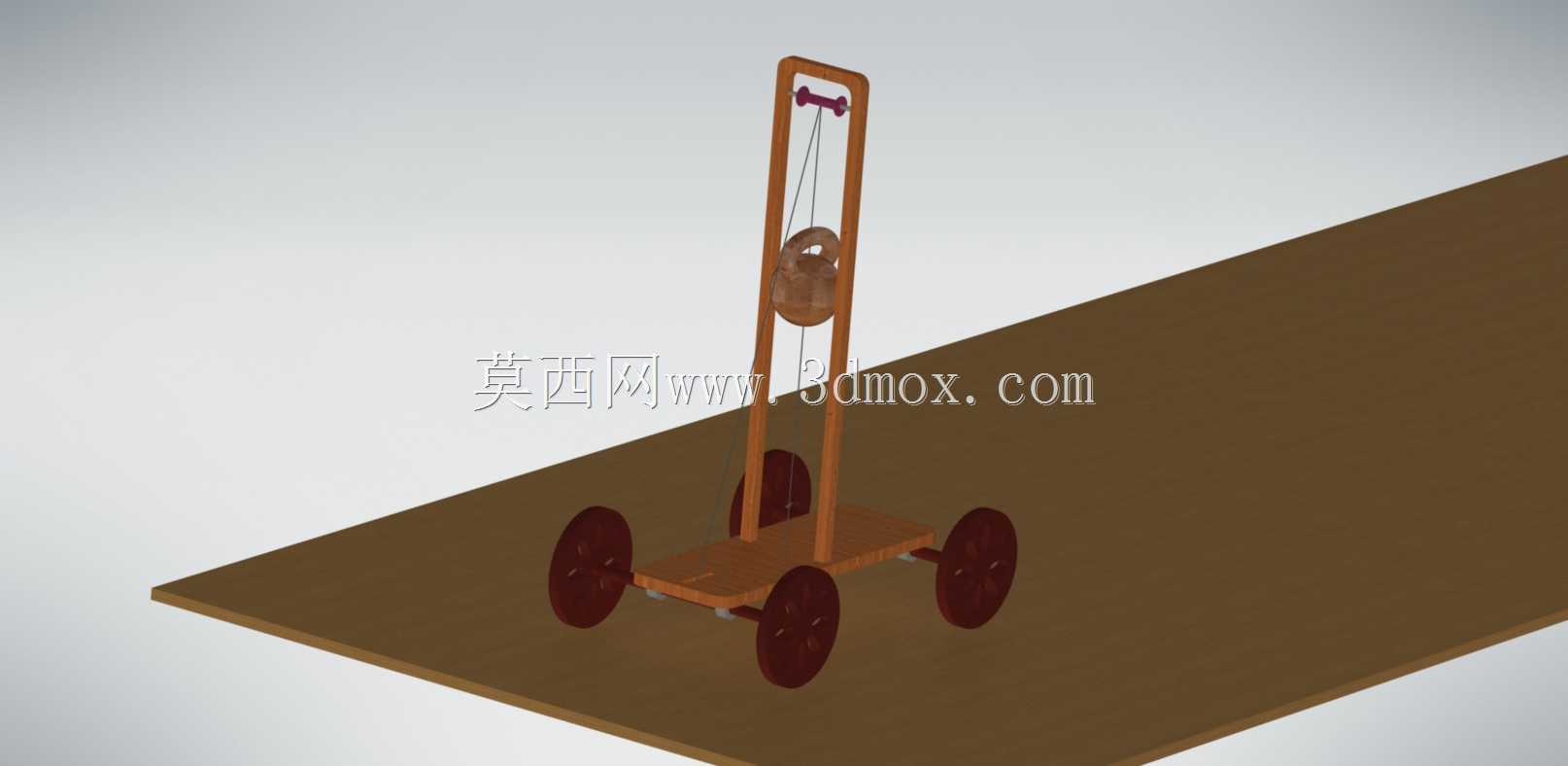

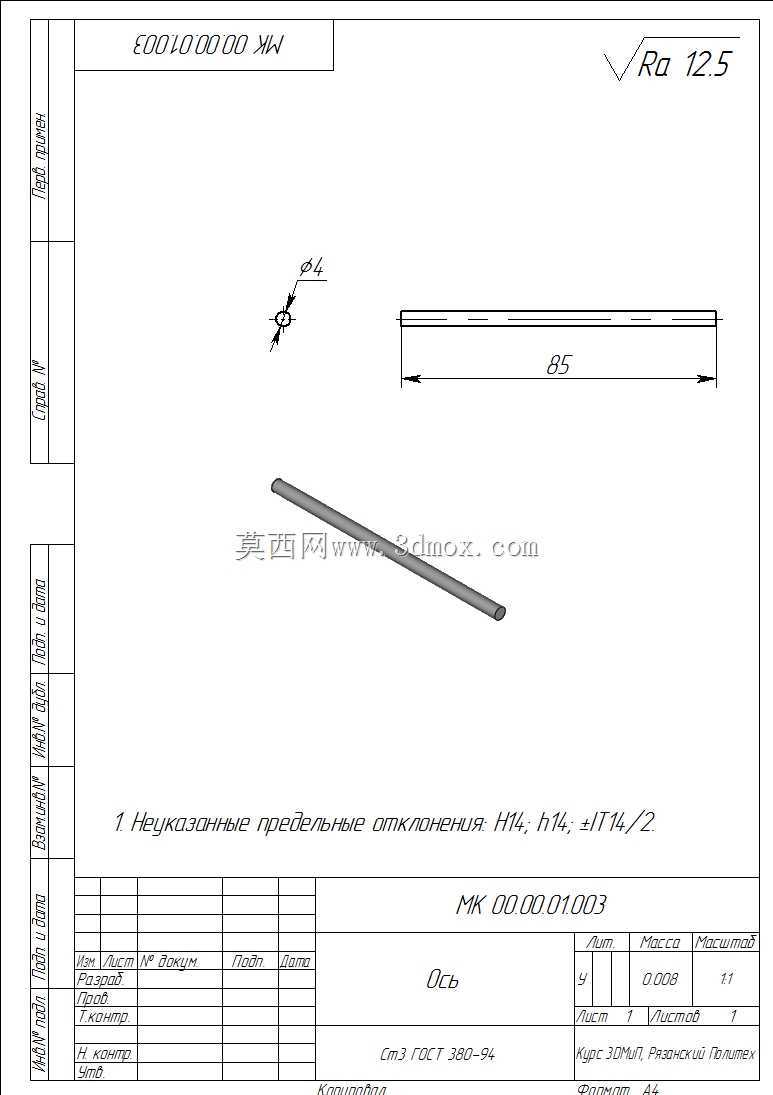

　　外形尺寸与安装边界方面，推车整体采用狭长型平板结构，平板长度适配常规实验桌的边缘悬挑长度，保证推车推移至桌边时，负载有足够的下落行程完成势能释放，不会出现负载提前落地导致演示中断的问题；轮组突出平板底面的高度控制在合理范围，既保证轮组转动时不会与平板底面发生摩擦干涉，也避免整车重心过高导致移动过程中倾翻；立式支架的高度设置充分考虑线绳的缠绕行程，保证线绳在轴上缠绕多层时不会与支架、平台发生剐蹭，线绳走向始终保持顺畅。结构细节上，轮轴与支架的连接采用与推车车轮相同的轴承加固方式，保证轮轴转动的同轴度，减少转动过程中的能量损耗，让演示过程中的能量转化效率更高，现象更明显。

　　整套结构没有复杂的传动零件，所有零件均可采用常见材料加工制作，装配过程无需专用工装，普通实验人员即可完成组装调试，日常使用过程中仅需检查线绳磨损情况、轮组转动顺畅度即可完成维护，非常适合教学场景下的高频次演示使用，也可作为青少年科创制作的参考结构，帮助制作者理解轮轴传动、能量转化的基本机械原理。
