工厂重载托盘链式输送设备结构设计

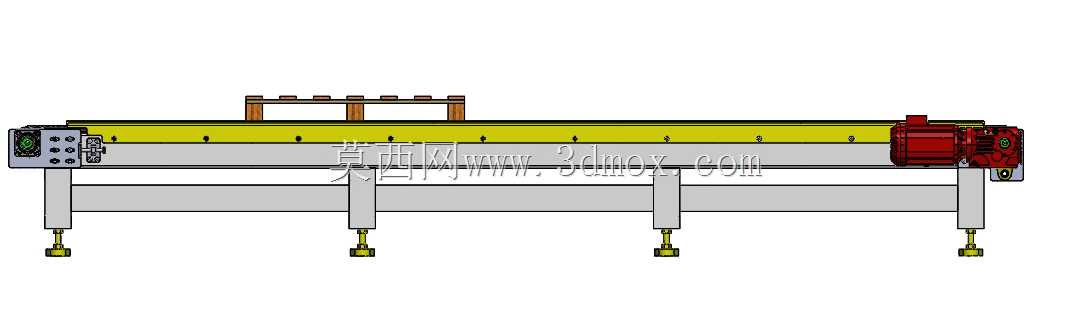

　　在离散制造车间的物料转运环节，托盘作为成品、半成品、原料的标准载具，其跨工位转运的效率直接决定整线节拍，这款链式托盘输送设备正是针对工厂常用木托盘、塑料托盘的标准化转运需求开发，适配主流1000×1200mm规格的工业托盘，解决传统人工叉车转运效率低、定位精度差、无法对接自动化产线的痛点。设备总长4.5米，可作为单段独立输送单元使用，也可多段拼接组成长距离输送线，或是对接提升机、移栽机、AGV接驳位组成完整的厂内物流系统，常见于家电制造、汽配加工、食品包装、仓储出入库等场景，承担托盘在加工工位、缓存位、包装位、出库位之间的水平输送任务。

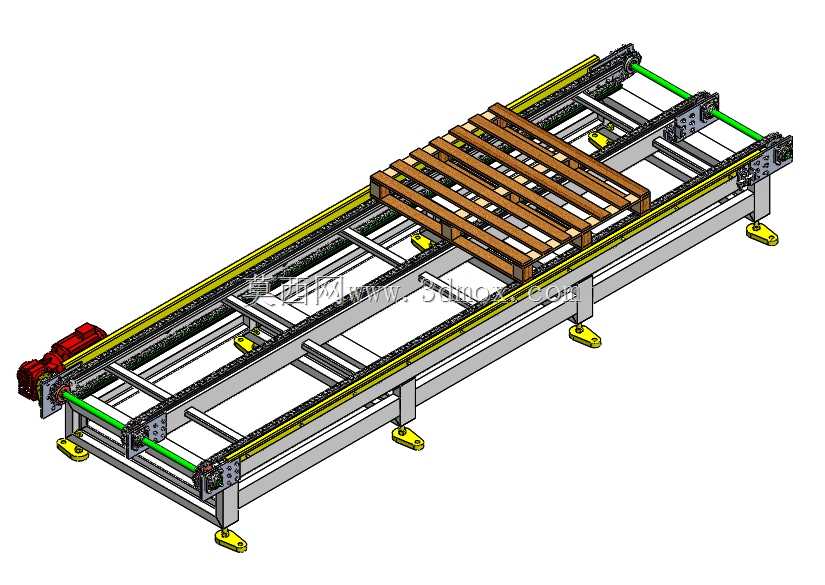

　　从结构设计逻辑来看，设备采用三排单排链条作为承载输送构件，单排链条选用节距80的标准工业滚子链，三排链条沿输送方向平行布置，间距匹配托盘底部的支撑梁位置，确保托盘放置后受力均匀，避免托盘长期受力不均出现变形翘边的问题。机架主体采用宽度120mm的焊接槽钢拼焊成型，槽钢的截面模量足够承受满载托盘的载荷，焊接后整体做去应力处理，减少长期重载使用后的机架变形，机架底部配置可调式脚杯支撑，安装时可通过脚杯调整设备整体水平度，抵消地面不平整带来的安装误差，脚杯的调节行程足够覆盖常规车间地面的高度差，无需额外做地基预埋处理，降低现场安装的施工成本。

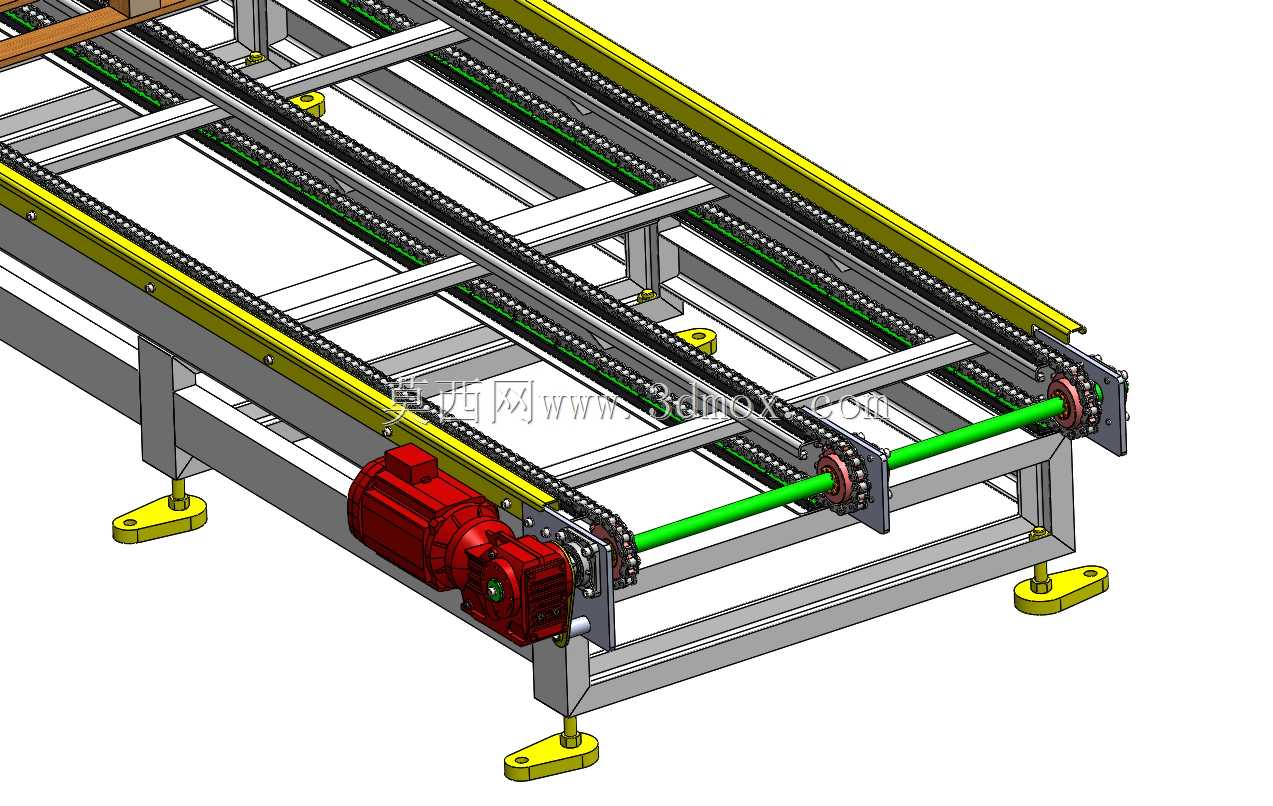

　　驱动单元布置在设备的端部，采用螺旋锥齿轮减速电机直驱主动轴的传动方案，减速电机额定功率3kW，输出扭矩匹配满载1吨托盘的启动、运行阻力，避免启动时出现打滑、过载堵转的问题，主动轴、从动轴均采用调心球轴承支撑，补偿轴系加工、安装带来的同轴度误差，从动端配置张紧机构，可通过调整螺栓调节链条张紧度，补偿链条长期运行后的磨损伸长，张紧行程满足链条全生命周期的张紧调整需求，无需频繁拆换链条。链条上方设置导向限位结构，对托盘的运行方向进行约束，避免托盘在输送过程中出现偏斜、卡滞的问题，端部设置机械限位块，防止托盘冲出输送线体。

　　整个设备采用装配化结构设计，所有零部件均采用标准件与通用机加件组合，没有特殊定制的异形构件，后期维护更换配件成本低，三维模型为完整装配格式，结构层级清晰，配合关系明确，可直接用于结构校核、运动仿真，也可根据实际产线布局需求调整机架长度、链条间距、驱动位置等参数，适配不同尺寸规格的托盘、不同的车间安装空间。设备的安装边界预留了足够的维护空间，驱动端、张紧端的维护操作位无遮挡，日常点检、润滑、易损件更换无需拆解主体结构，降低后期运维的工作量。输送线的运行速度可通过减速电机的选型调整，常规工况下运行速度设置为12-18m/min，既满足输送节拍要求，也避免速度过快导致托盘启停时出现惯性移位，若需对接自动化设备，可在机架对应位置加装光电传感器、到位挡停机构，实现托盘的精准定位、自动放行，直接接入整厂的自动化控制系统。

　　从载荷传递路径来看，托盘放置到链条上后，载荷通过链板传递到支撑导轨，再传递到焊接槽钢机架，最终通过底部脚杯传递到地面，整个传力路径简洁直接，没有冗余的受力构件，机架的槽钢布置方向与受力方向匹配，最大化利用材料的截面强度，在保证整体刚性的前提下控制设备自重，减少材料成本。链条运行的导轨采用耐磨型钢制作，表面做硬化处理，降低链条运行时的摩擦阻力与磨损速度，延长导轨与链条的使用寿命，导轨与机架采用螺栓连接，磨损后可单独更换，无需更换整段机架。设备的电气布线可沿机架内侧的布线槽布置，走线整齐规范，避免线缆外露被运行的托盘剐蹭，提升设备运行的安全性。
