高温锻件冷却输送生产线结构设计

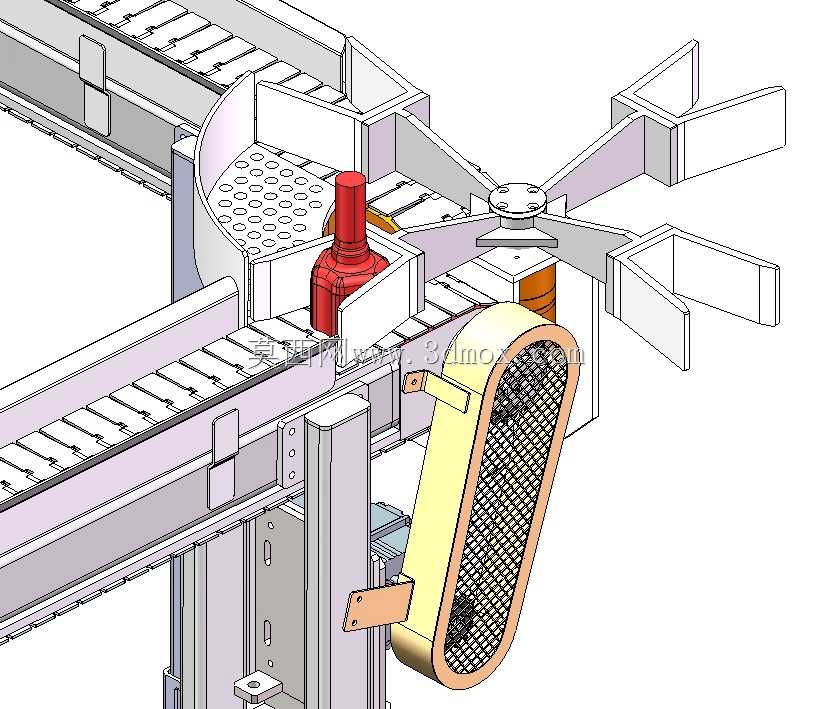

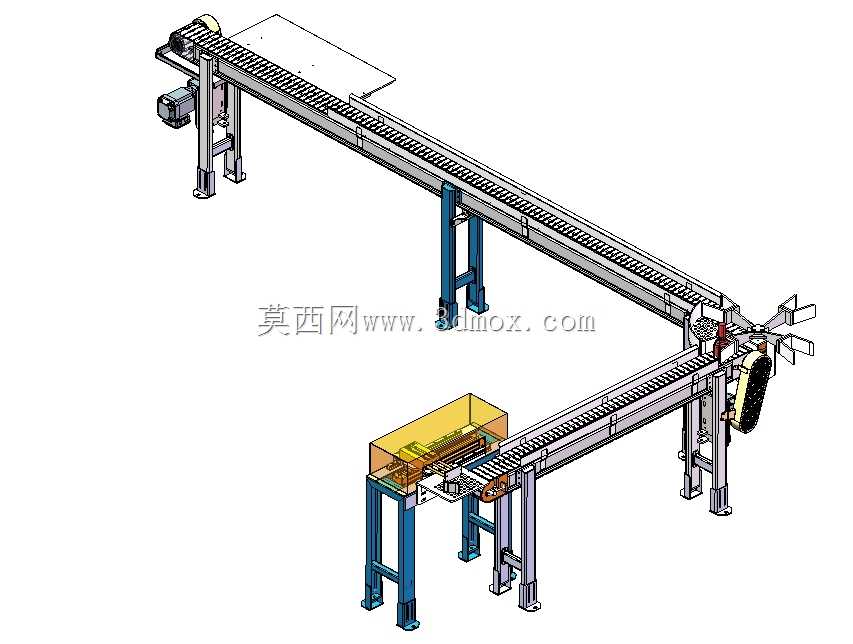

　　这套输送装置主要面向热锻加工产线的后道工序衔接场景，解决温锻后高温工件从锻压工位到冷却、抛丸、皂化处理全流程的自动化转运问题，替代传统人工夹取转运的作业模式，规避800℃高温工件带来的烫伤风险，同时匹配整线15秒/件的生产节拍，避免前后工序产能不匹配导致的堆料或待料问题。整套线体采用L型布局设计，主输送段沿车间柱网排布，转弯段采用90度转角移栽机构，无需额外增加动力转台即可完成工件流向切换，适配多数中小型锻压车间的狭长厂房空间，安装时仅需在地面预埋12块200*200mm的地脚钢板，支腿高度可在800mm-1200mm范围内调节，抵消地面平整度误差带来的线体倾斜问题。

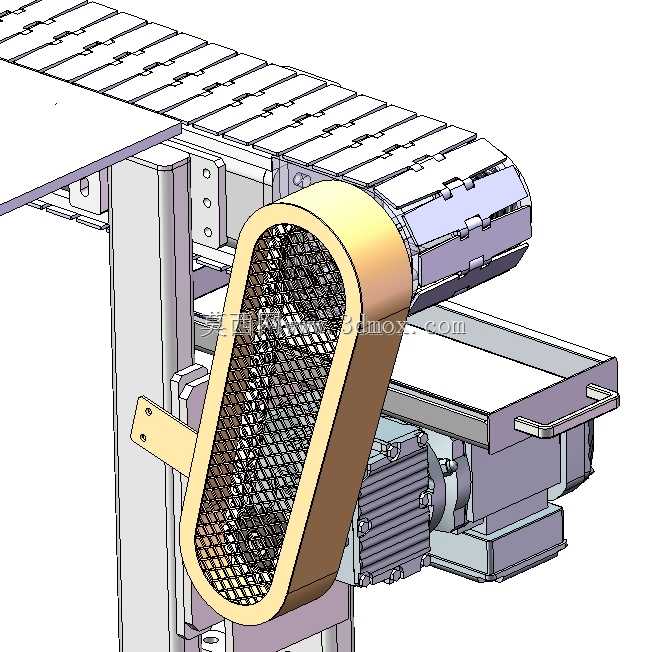

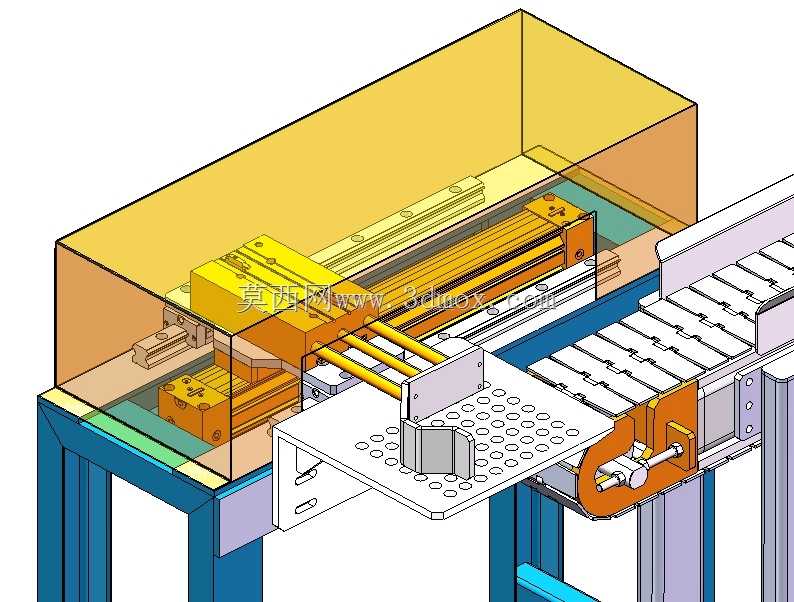

　　线体的进料端对接锻压设备的出料位，设置六工位缓存存板，推料机构单次可将6件温锻后的工件同步推入冷却输送带，冷却段采用耐高温链板结构，链板材质选用309S耐热不锈钢，可长期承受800℃工件的持续烘烤，链板下方预留风冷管路安装位，可根据工件降温需求加装轴流风机，确保工件到达冷却段末端时温度降至60-100℃区间，满足后续抛丸工序的进料温度要求。冷却段末端设置分料定位机构，可将输送过来的工件逐个推送至定位工位，配合上料机器人完成工件抓取，机器人将工件依次放入抛丸机的上料工位，每台抛丸机配置四台机器人协同作业，两台负责上料、两台负责下料，下料后的工件通过排料输送线送至冷精加进料干燥输送段，完成全流程的工件转运。

　　线体还设计了故障旁路结构，当任意一台抛丸机出现故障停机时，输送带上的工件可通过侧边滑道进入临时料架，由人工进行临时周转处理，避免单台设备故障导致整条产线停线，提升整线的运行可靠性。移栽机构采用伺服电机驱动齿轮齿条传动，定位精度控制在±0.5mm以内，确保工件推送位置准确，不会出现卡料或掉件问题；所有输送段的驱动电机均配置过载保护装置，当出现工件卡滞时自动停机并触发报警，避免电机烧毁或链板变形。线体的侧边预留了传感器安装槽位，可根据实际生产需求加装工件到位检测、温度检测、计数检测等元件，方便对接车间MES系统实现生产数据的实时采集。

　　考虑到高温环境下的设备维护需求，所有链板的连接销轴均采用快拆结构，更换单块链板无需拆解整段线体，维护时间可缩短60%以上；支腿与线体主体采用螺栓连接，可根据后期产线调整需求快速拆装移位，减少设备改造的工作量。整条输送线的转弯半径设计为1200mm，适配长度300mm以内的各类轴类、盘类锻件的输送需求，输送速度可在0.1m/s-0.5m/s范围内无级调节，匹配不同锻件的冷却时长要求。
