半自动管材型材弯曲加工设备结构设计

　　在金属型材预制加工、管道安装预制、钢结构小件加工的现场场景里，常遇到小批量多规格的角钢、矩形管、小圆钢的弯曲作业需求，这类作业如果采用大型数控弯管设备，不仅设备占地大、前期投入高，对于零散小批量的加工任务来说，换型调试的时间占比过高，反而会拉低整体加工效率；如果完全采用人工火焰加热后手动弯曲，又存在成型角度精度差、型材截面变形超差、作业安全风险高的问题，这款半自动弯曲设备正是针对这类细分加工场景设计的适配方案。

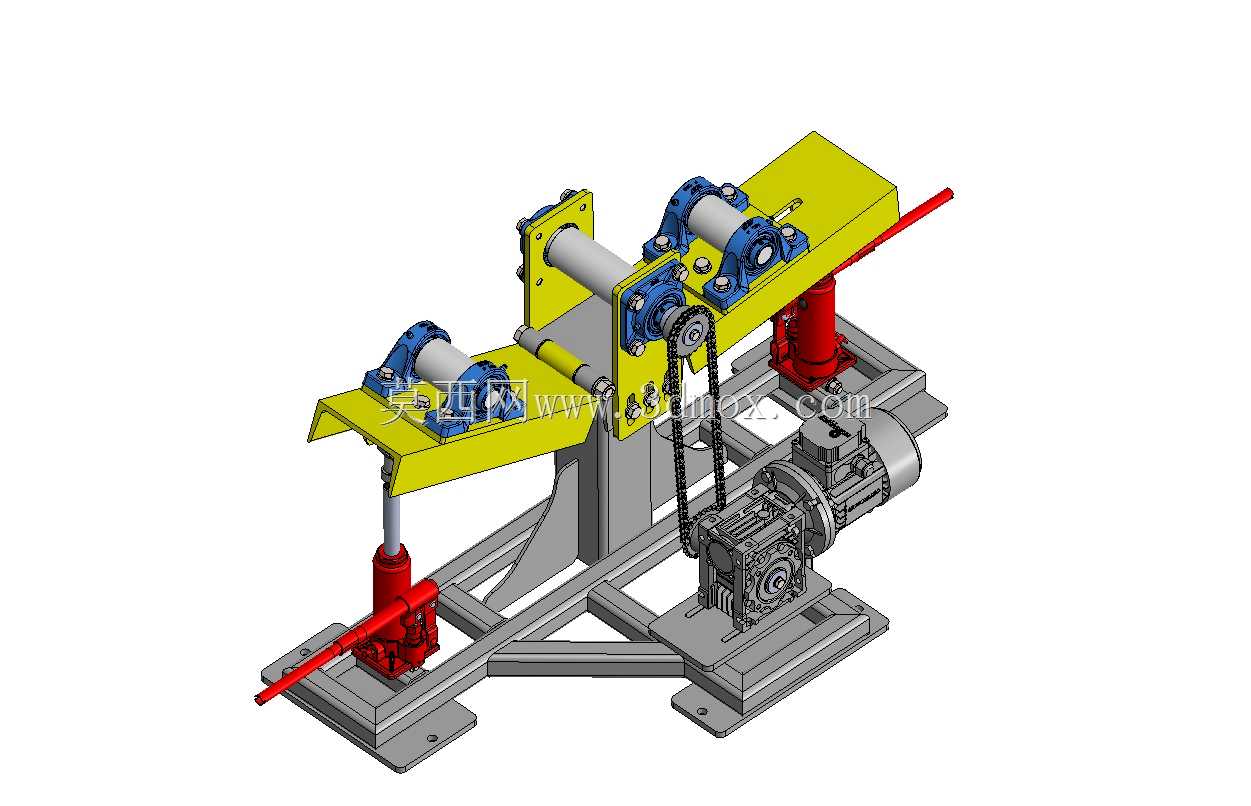

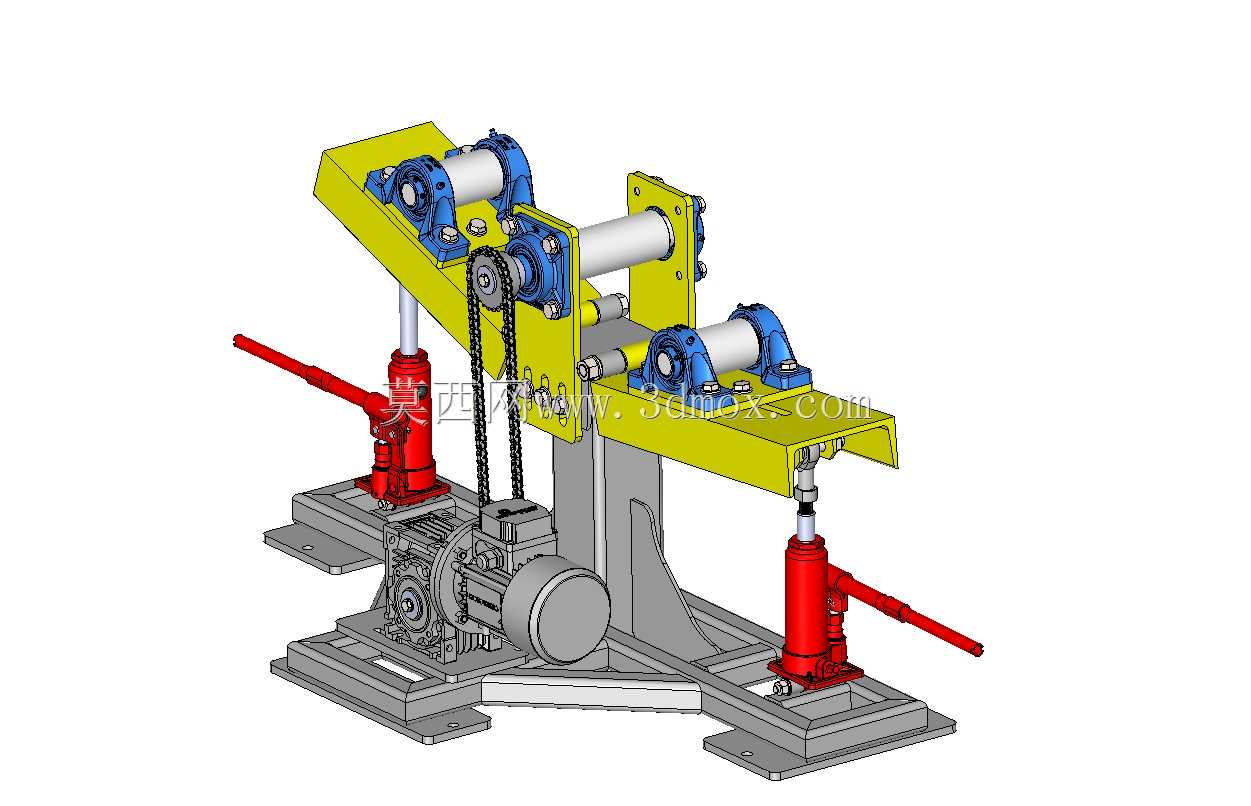

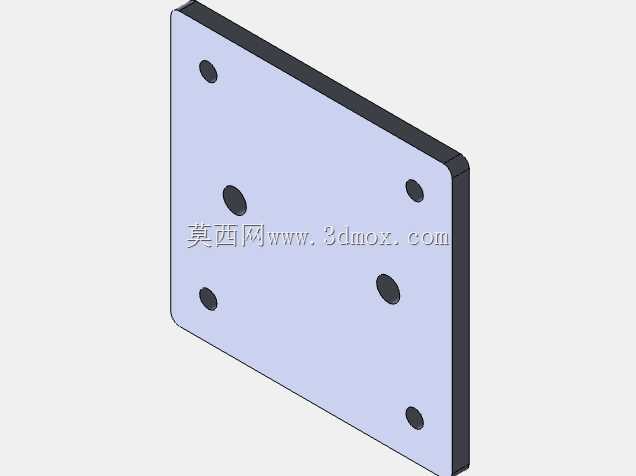

　　设备整体采用框架式焊接底座作为承载基础，底座采用型钢拼焊后做去应力处理，安装面预留了地脚螺栓固定孔位，整体安装边界控制在长1200mm、宽700mm、高950mm的范围内，不需要做特殊的设备基础，普通车间硬化地面即可安装固定，既可以固定在工位上做定点加工作业，也可以搭配万向脚轮做成移动工位，适配现场临时加工的需求。

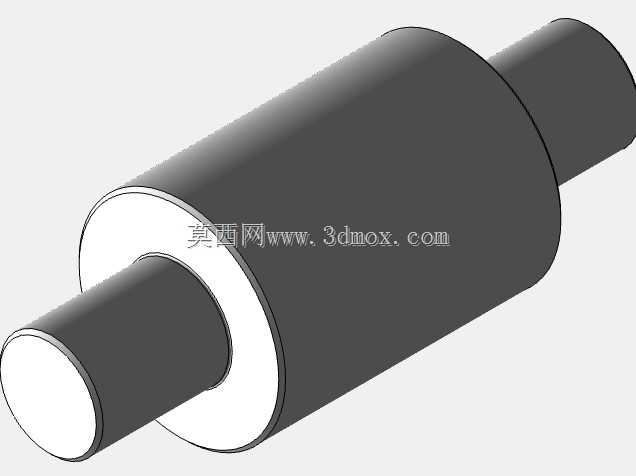

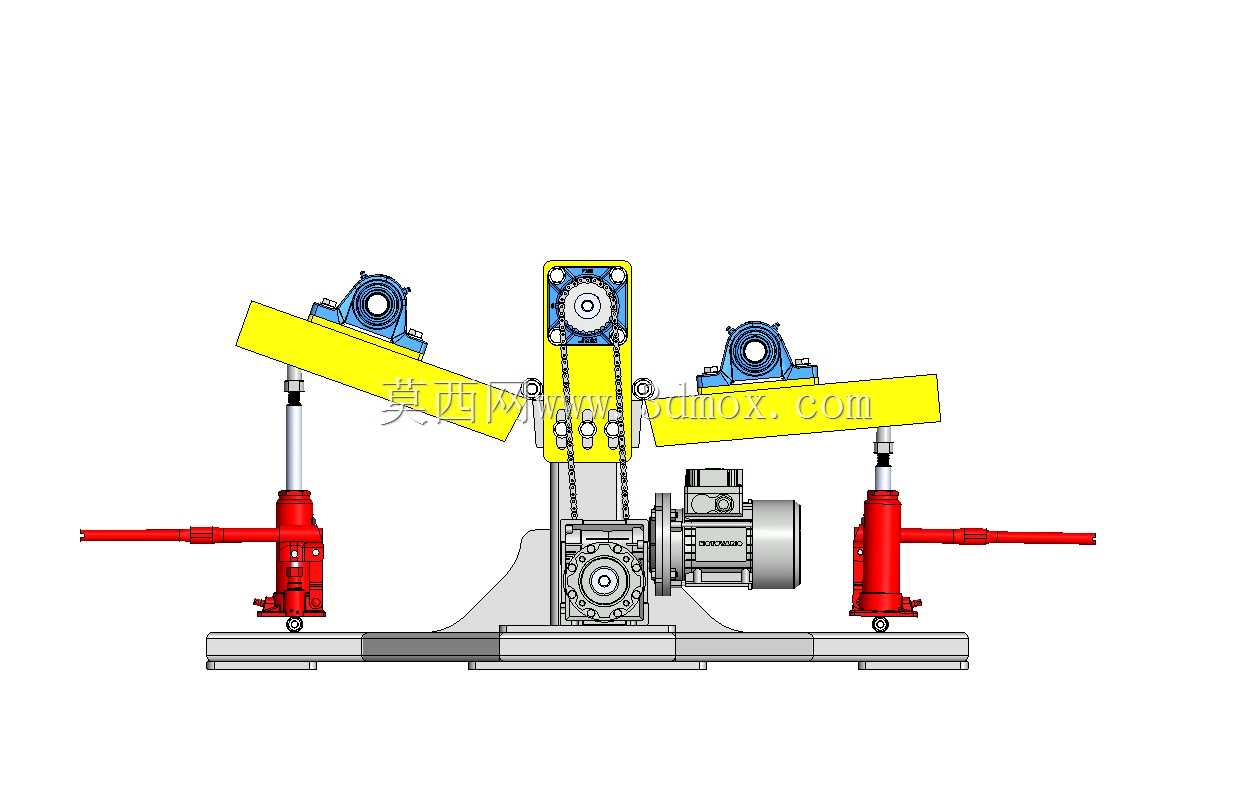

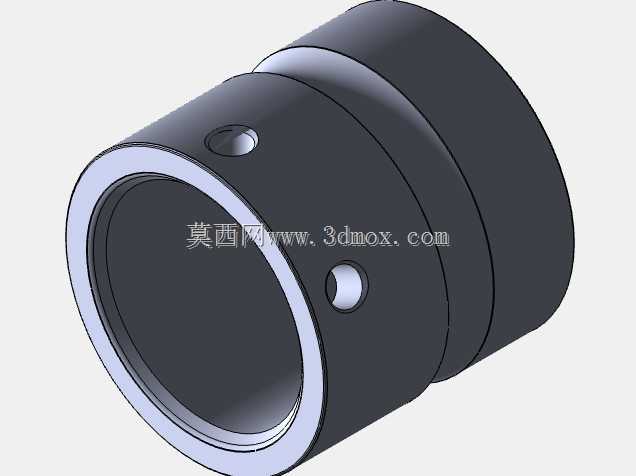

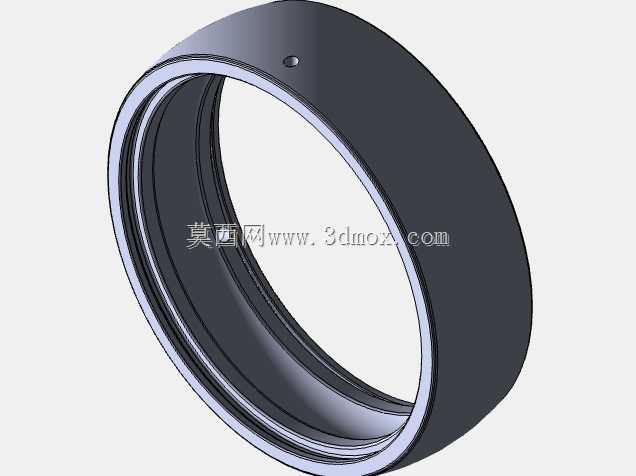

　　核心的弯曲执行单元采用三滚轮组件结构，两个从动滚轮作为型材的支撑定位端，主动滚轮由电机搭配蜗轮蜗杆减速机驱动，通过链条传动将扭矩传递到主动滚轮轴上，滚轮型面根据常见加工型材的截面做了可更换设计，加工角钢时更换L型槽滚轮，加工矩形管时更换对应弧度的凹槽滚轮，加工板材时更换平滚轮，不需要对主体结构做改动，仅通过更换滚轮就可以适配不同截面型材的弯曲需求，大幅降低了多品类加工的换型成本。

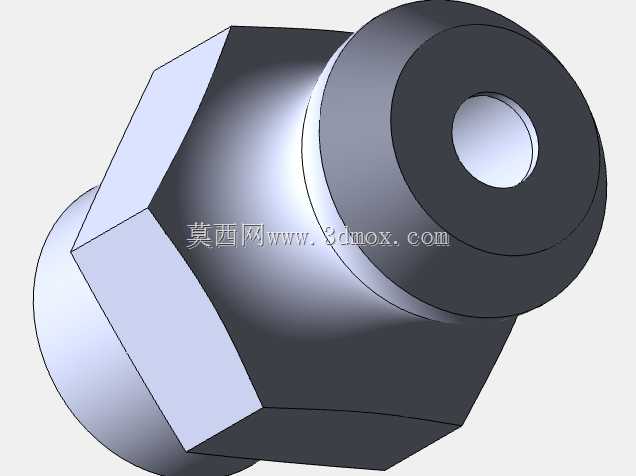

　　角度控制部分没有采用复杂的数控伺服系统，而是配置了两个独立的手动液压千斤顶作为下压执行件，分别对应两个从动滚轮的高度调节，作业时可以根据需要的弯曲半径，手动控制千斤顶的下压行程，配合滚轮上的角度刻度标识，能够精准控制工件的弯曲角度，对于小批量加工来说，这种手动调节的结构可靠性更高，现场维护难度低，不需要专业的电气调试人员，普通机加工操作人员经过简单培训即可上手操作，避免了复杂电控系统在车间多尘、多金属屑环境下的故障风险。

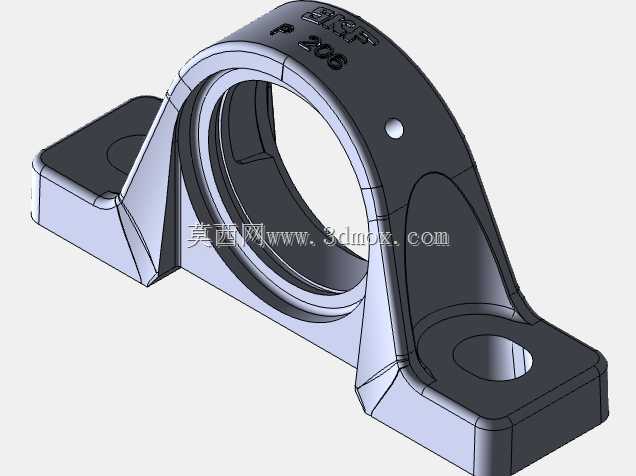

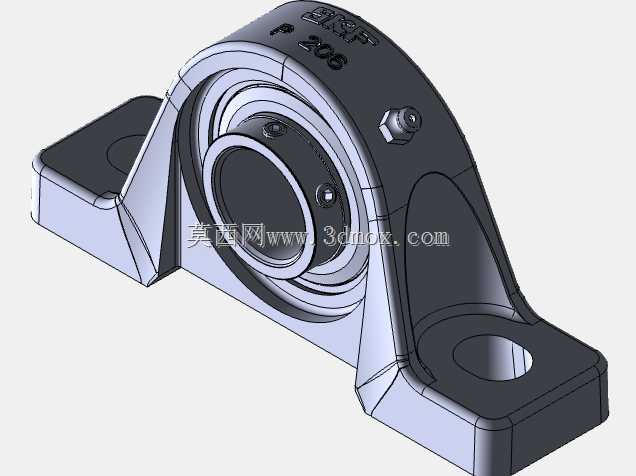

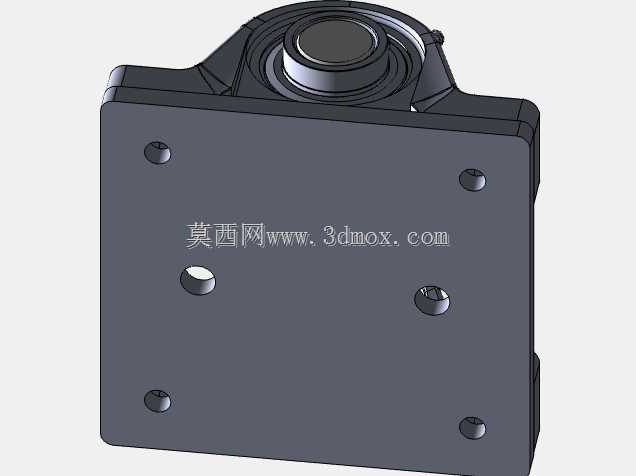

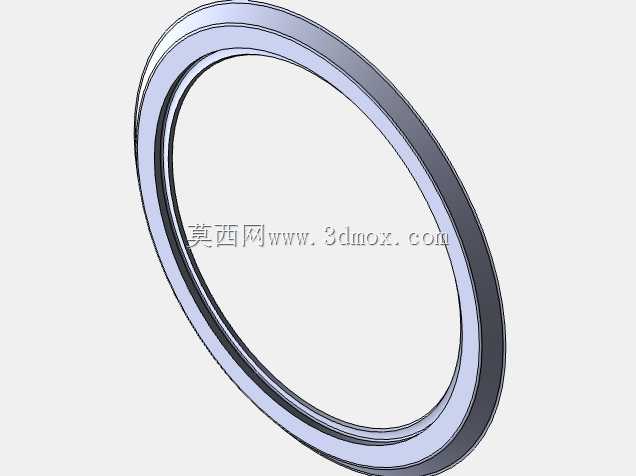

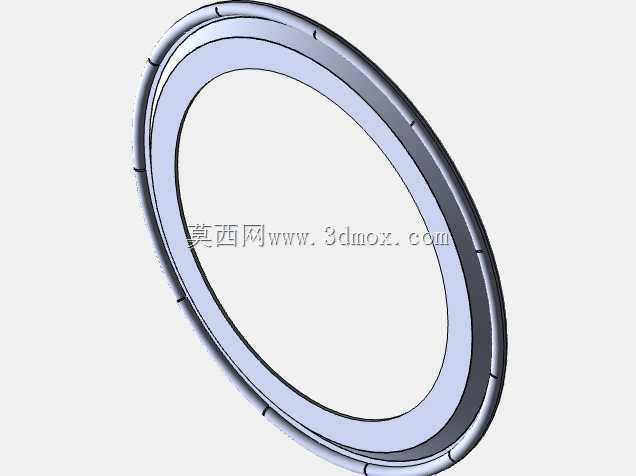

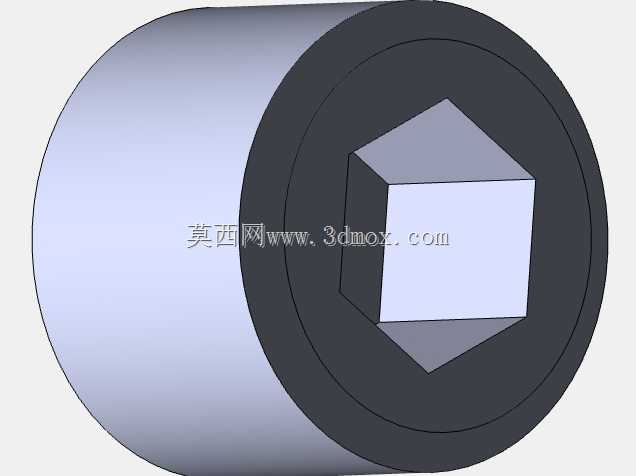

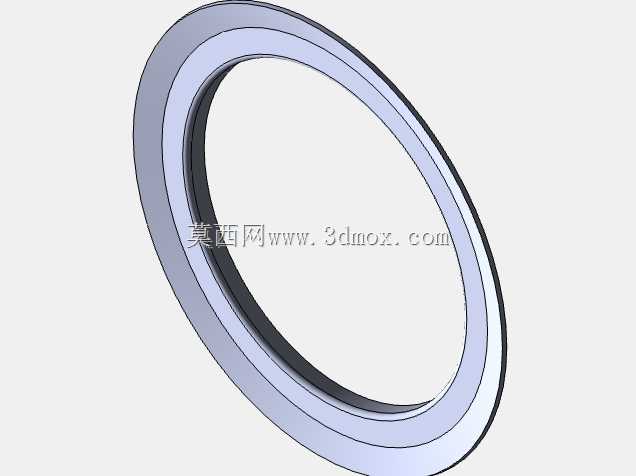

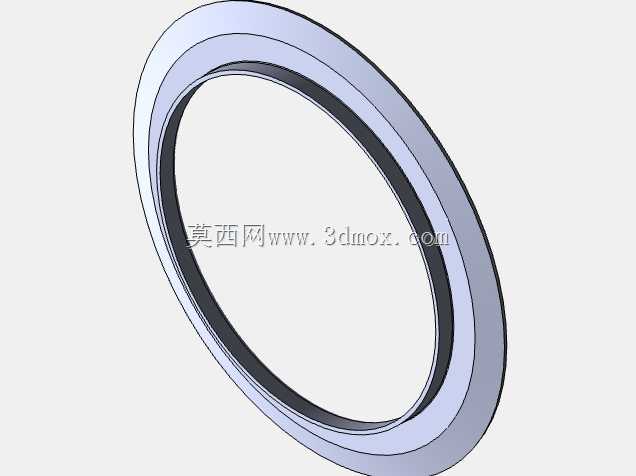

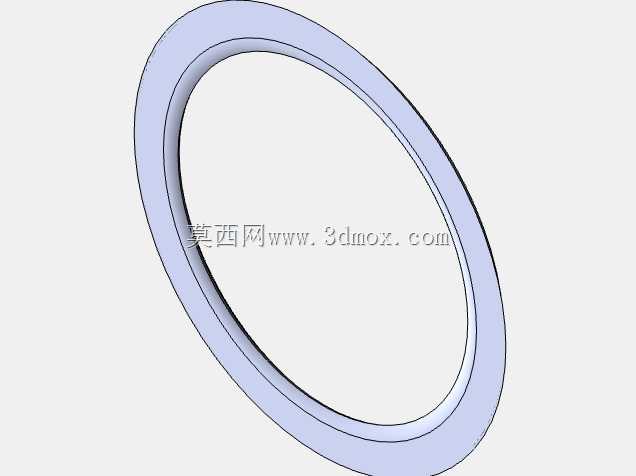

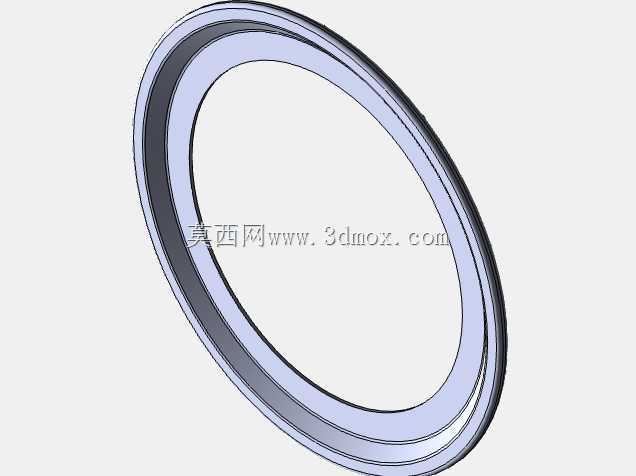

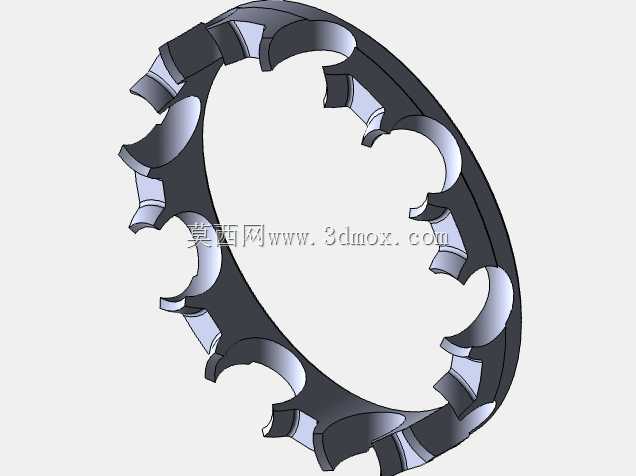

　　设计过程中优先考虑了设备的易维护性，所有传动部位的轴承都采用了带密封的标准深沟球轴承，链轮、链条都配置了可开合的防护罩，既可以防止金属屑卡入传动链造成磨损，也能避免作业时衣物、工具卷入传动部位的安全风险；液压千斤顶采用市面通用的手动液压千斤顶型号，损坏后可以直接在本地五金市场采购替换，不需要定制专用配件，大幅降低了设备后期的运维成本。

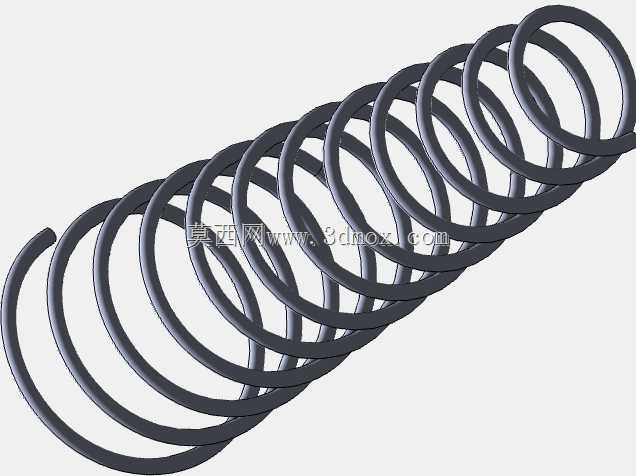

　　从实际加工适配性来看，这款设备可以完成等曲率圆弧弯曲、定角度折弯两类常见的型材加工作业，加工角钢时可以覆盖L30到L50规格的等边角钢，矩形管可以覆盖2020到5030规格的薄壁矩形管，板材可以覆盖厚度3mm以内的普通碳钢板，完全满足小型钢结构加工厂、管道安装队、五金制品作坊的日常加工需求，相比大型数控弯管设备，它的结构更简单，操作门槛更低，采购和维护成本仅为数控设备的十分之一不到；相比纯手工作业，它的成型精度更高，加工效率可以提升3倍以上，同时避免了热弯带来的型材材质退火、表面氧化的问题，成型后的型材不需要额外做表面打磨处理，减少了后续工序的工作量。

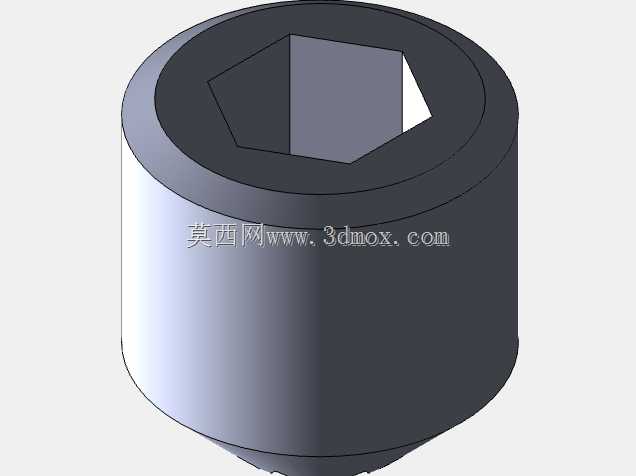

　　整体结构设计上没有做多余的装饰性结构，所有部件都围绕功能需求布置，电机和减速机安装在底座的侧下方，既降低了设备的整体重心，提升了作业时的稳定性，也预留了足够的操作空间，操作人员在设备正面作业时，不会被传动部件遮挡视线，可以全程观察型材的弯曲变形过程，及时调整下压量，避免过弯造成的工件报废。滚轮组件的安装轴都做了调质处理，轴肩位置做了圆角过渡，避免长期受交变应力出现轴断裂的问题，框架的受力部位都加焊了加强筋，满负荷作业时框架的变形量控制在0.1mm以内，保证弯曲成型的精度稳定。
