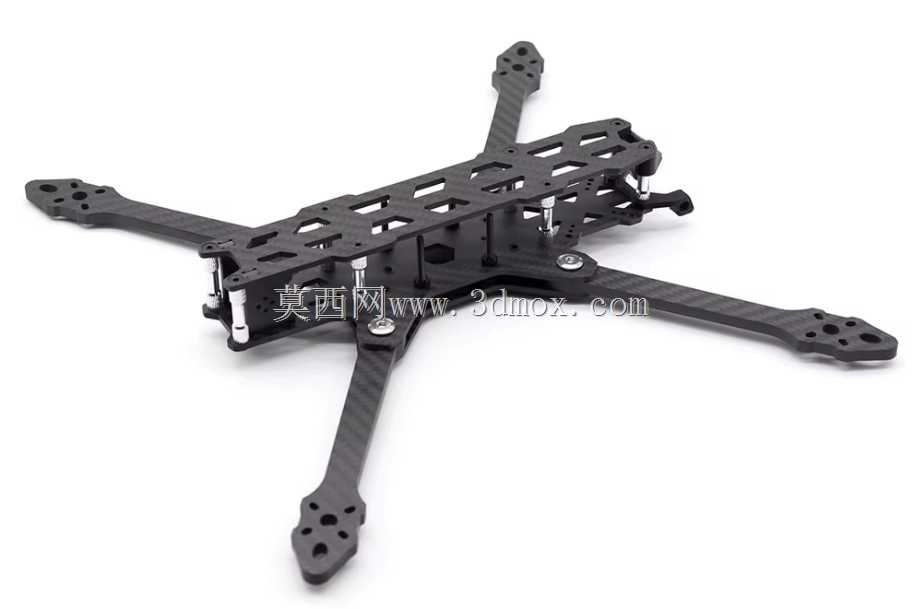

LX7折叠式七英寸FPV无人机碳纤维机架

　　这款折叠式七英寸FPV机架，是针对长距离穿越飞行、户外航拍作业场景开发的飞行承载结构，核心解决传统固定轴距FPV机架收纳体积大、户外携行不便的痛点，适配当前主流的七英寸动力套装，兼顾飞行刚性与便携属性。从实际使用场景来看，这类七英寸折叠机架主要覆盖两类核心需求：一类是户外FPV远航爱好者的长距离飞行需求，七英寸桨叶带来的拉力冗余能支持更长的续航时间，折叠结构可以直接塞进普通户外背包，不需要额外配备大型机架收纳箱，徒步进入山地、郊野等复杂起降场地时，携行负担大幅降低；另一类是行业类简易航拍、管线巡检的轻量化作业需求，相比大尺寸行业无人机，这类机架组装成本低、维护便捷，折叠后可以快速部署，针对短距离的线路巡查、区域航拍场景，作业灵活性远高于大型集成化无人机。

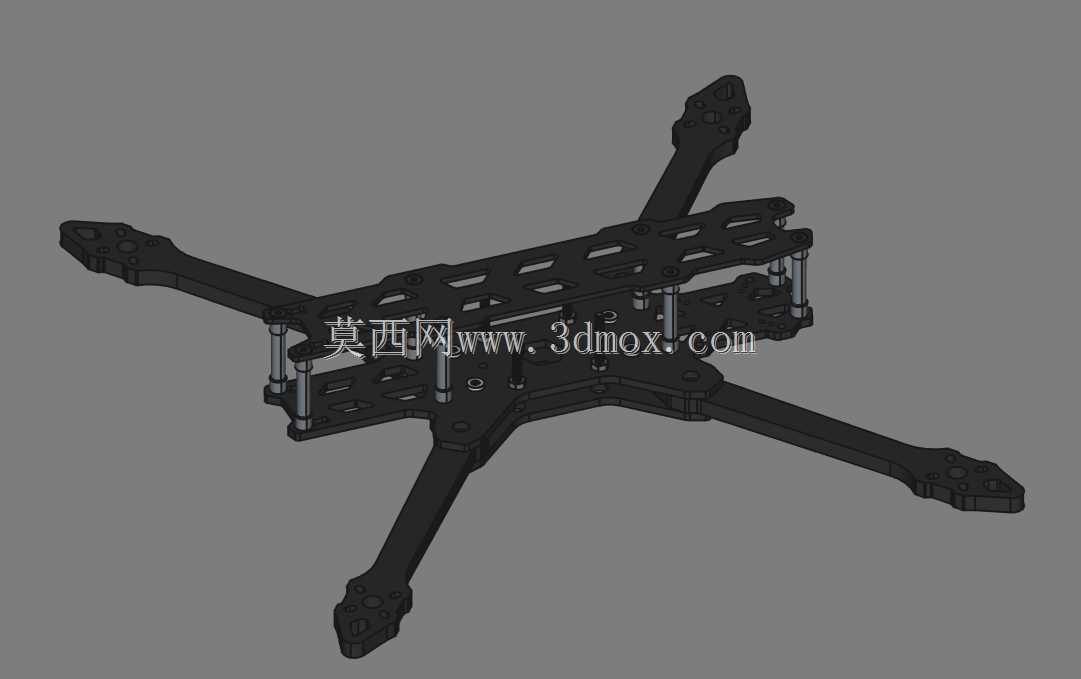

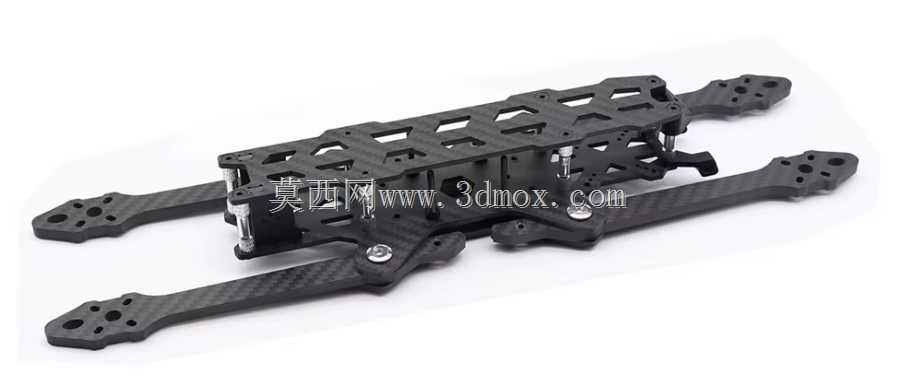

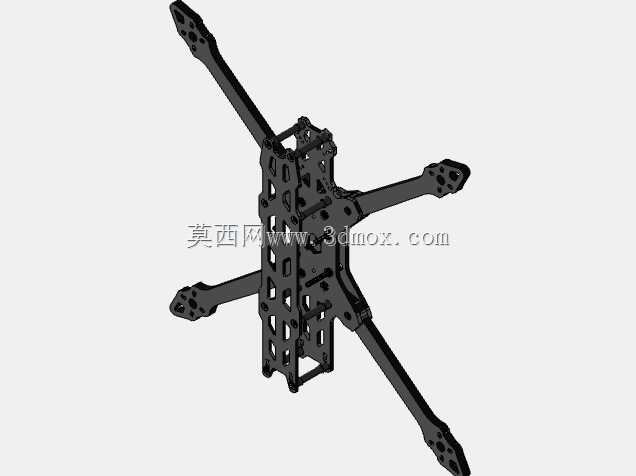

　　从结构功能设计来看，机架主体采用碳纤维板材拼接结构，不同部位的板材厚度做了差异化匹配，底板作为核心承载层，承受降落冲击与电池载荷，厚度设置更高，中板与上板主要负责飞控、图传等电子设备的安装固定，在保证安装平面度的前提下做了大面积镂空处理，一方面降低整机自重，另一方面给电子设备留出充足的散热空间，避免长时间飞行时飞控、电调积热引发的工作异常。机臂与主体的连接采用快拆折叠结构，通过内六角螺钉实现铰接锁紧，展开后机臂的定位精度可以保证电机安装面的同轴度，不会因为折叠间隙导致飞行时出现动力偏移，折叠时机臂向机架中心收拢，整体收纳尺寸相比展开状态缩小近40%，日常携带不需要拆解桨叶与电机，展开后仅需检查锁紧状态即可完成飞行准备，大幅缩短外场部署时间。

　　从安装边界与尺寸参数来看，机架展开状态的轴距适配七英寸螺旋桨的安全转动间隙，不会出现桨叶打机架的问题，折叠后的尺寸可以适配多数常规尺寸的户外背包隔层。电机安装孔位适配当前主流的远航类无刷电机孔距，不需要额外打孔改装即可直接安装；相机安装位支持常规尺寸的FPV高清数字图传相机，堆叠高度可以满足飞控、电调、接收机、图传发射模块的分层安装需求，不会出现层间干涉。机臂末端的电机座做了加厚处理，应对炸机时的冲击载荷，减少机臂断裂的概率；机架上的“扶手”类凸起结构采用3D打印件制作，一方面可以在手持起飞、降落时提供稳定的握持位置，避免手指触碰高速转动的桨叶，另一方面也能在正面炸机时吸收部分冲击能量，保护核心的飞控与相机部件。

　　设计过程中重点平衡了三个核心矛盾：一是刚性与重量的平衡，碳纤维板材的厚度选择经过反复验证，过薄会导致飞行时机臂震颤，影响飞行稳定性与拍摄画面清晰度，过厚则会增加不必要的自重，压缩续航载荷；二是折叠间隙与锁紧可靠性的平衡，铰接位置的间隙过小会导致折叠操作卡滞，外场低温环境下甚至可能出现无法展开的问题，间隙过大则会导致飞行时机臂晃动，引入不必要的飞行振动；三是安装兼容性与结构强度的平衡，安装孔位做了通用化设计，覆盖主流的电子设备安装尺寸，同时在孔位周边做了局部加厚处理，避免多次拆装后孔位出现开裂。针对实际飞行中常见的炸机场景，机架的高损耗部位都做了易更换设计，机臂作为最容易受损的部件，采用单独固定结构，炸机后仅需更换受损机臂即可，不需要更换整个机架主体，大幅降低后期使用维护成本。机架的走线空间做了预留，电调线、接收机天线、图传天线都可以从板材镂空位置穿过，避免走线外露被桨叶打到，同时也能让整机布线更整洁，减少飞行时的风阻。
