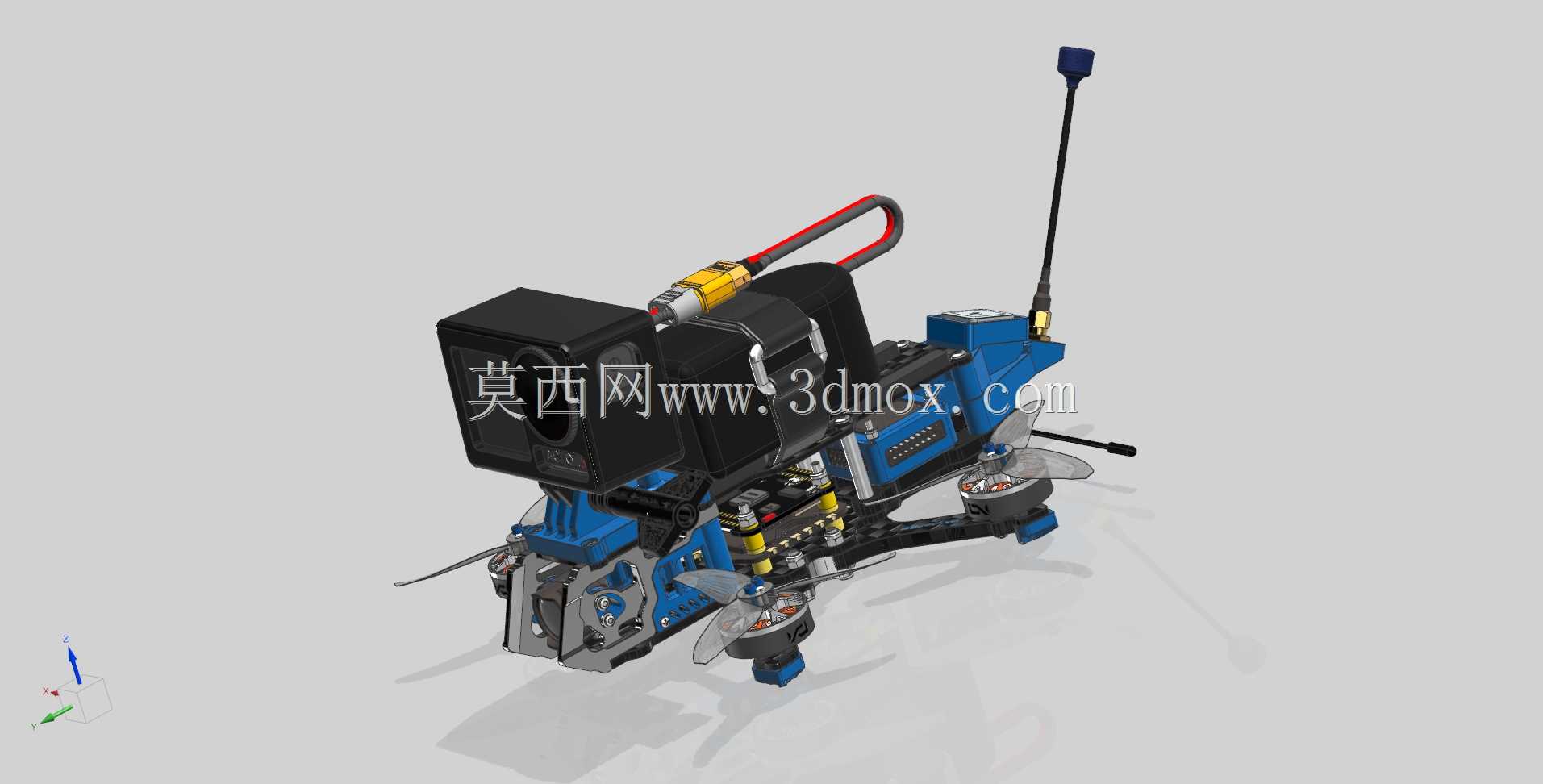

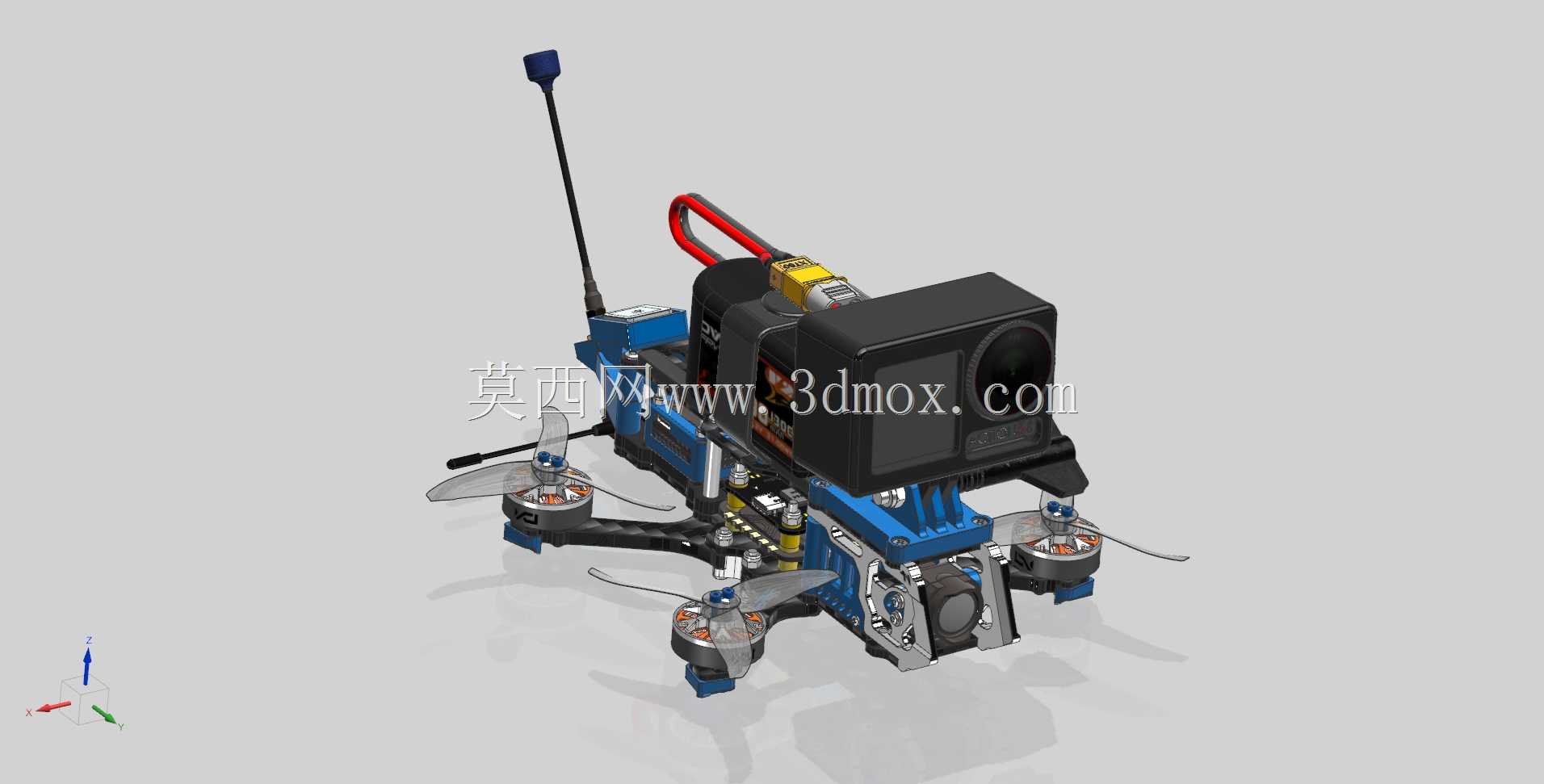

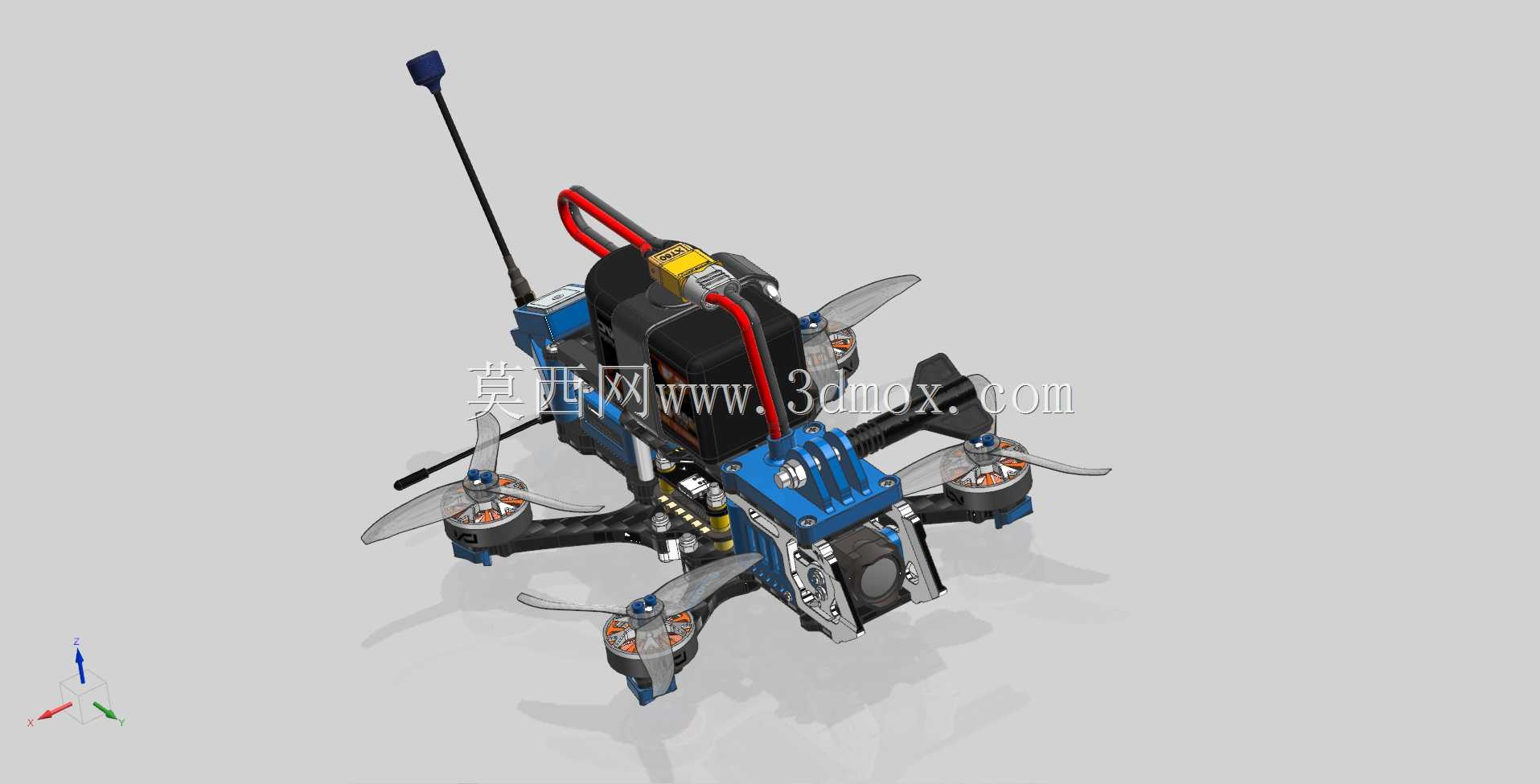

3.6英寸FPV穿越机结构设计方案

　　这款3.6英寸规格的FPV穿越机结构，在设计之初就瞄准了室内外小范围特技飞行、近景航拍跟拍的实际使用场景，区别于大尺寸远航穿越机的长续航需求，也不同于微型牙签机的抗风性短板，这个尺寸的机型刚好平衡了便携性、动力冗余与抗干扰能力，适合在楼宇间、林地、室内场馆这类空间有限但需要灵活机动的作业环境使用，不管是航模爱好者的日常特技练习，还是影视团队的低空跟拍取景，都能适配对应的使用需求。

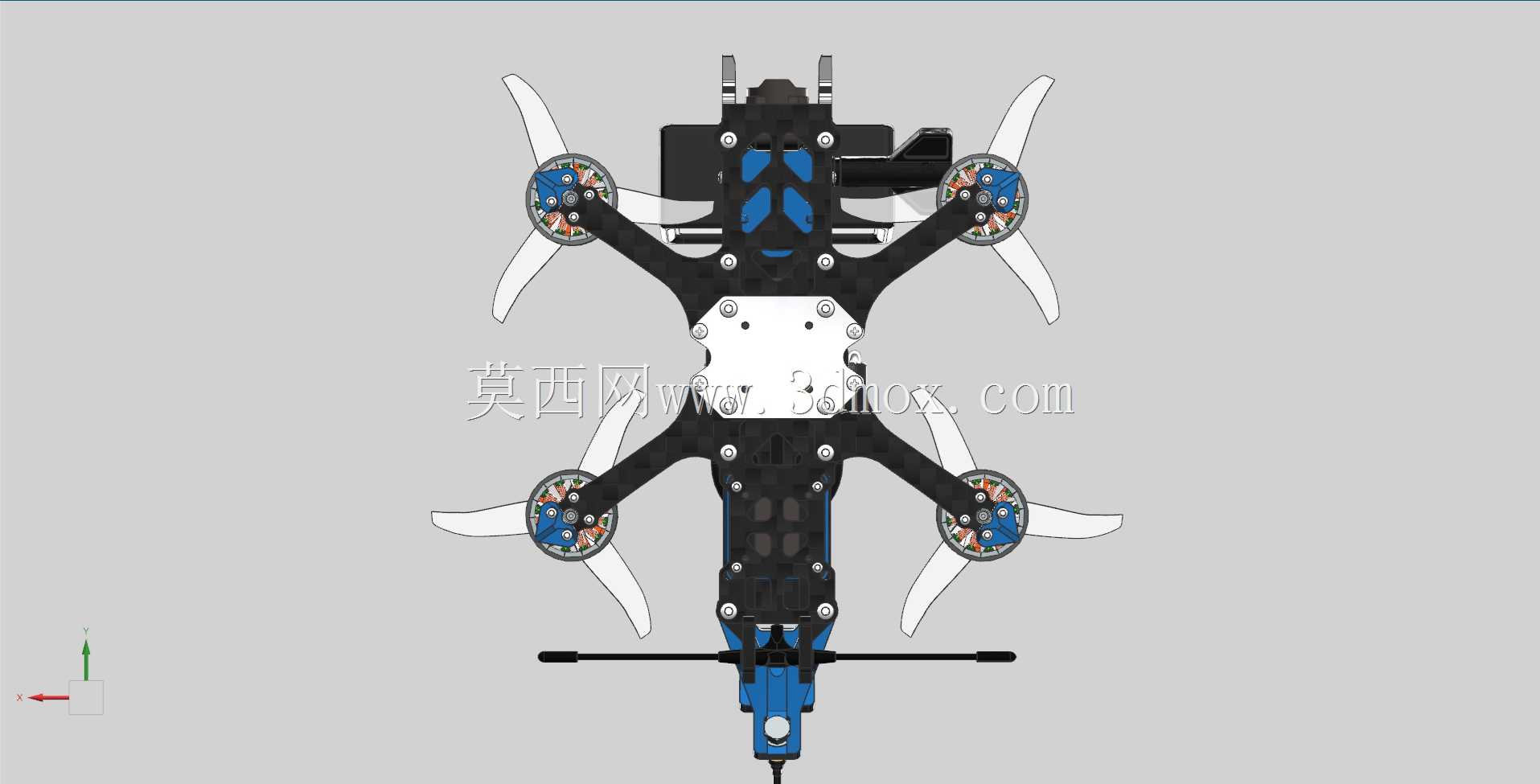

　　从结构分层来看，整机采用上下分板的堆叠设计逻辑，顶板厚度设定为2毫米，这个厚度刚好兼顾了顶部图传天线、摄像头安装座的固定强度，同时不会因为板材过厚增加不必要的机头重量，避免飞行时出现头重导致的重心偏移问题；底板厚度提升至3毫米，作为整机核心承载结构，电调、电池绑带座、飞控安装柱都固定在底板上，更厚的板材可以抵消降落时的冲击载荷，尤其是硬着陆或者擦碰障碍物时，底板不会轻易出现形变，保护核心电子元件不受外力挤压。机臂部分采用5毫米厚度的设计，这个尺寸是经过多次炸机测试验证的数值，既不会因为臂厚不足导致电机安装位在碰撞后断裂，也不会因为臂身过重增加电机的动力负载，影响飞行时的响应速度。

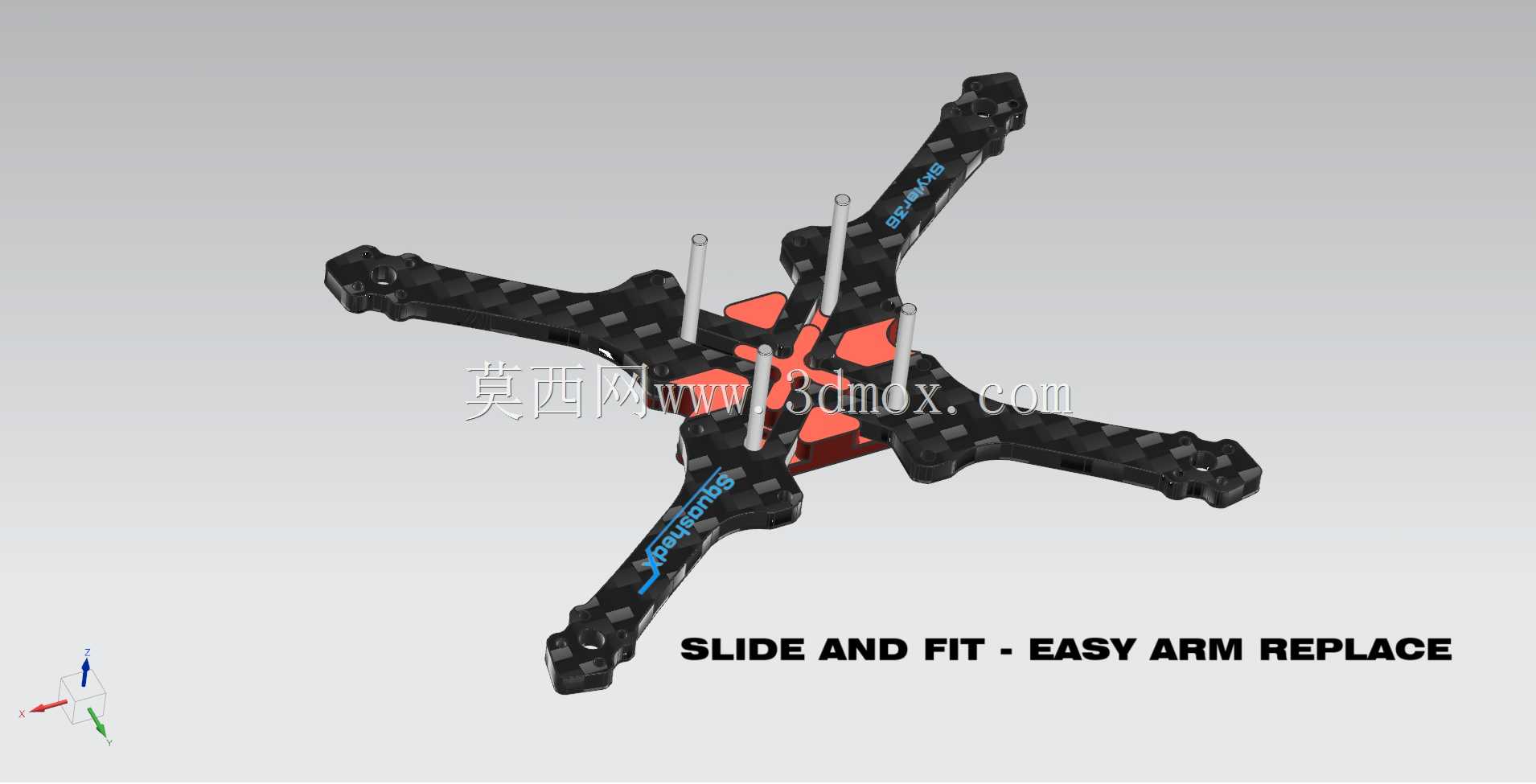

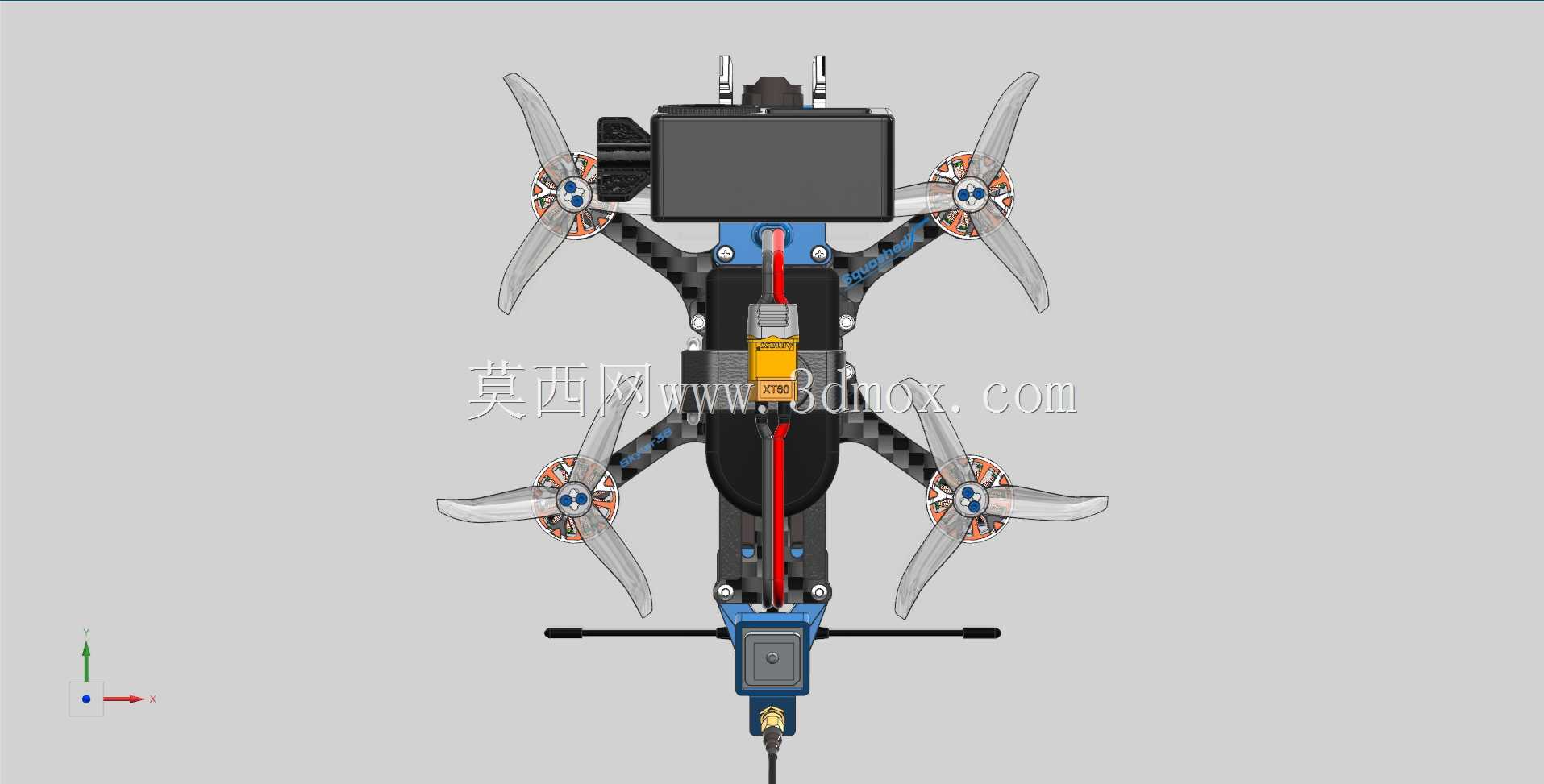

　　安装结构上采用了快拆式的滑动固定设计，机臂与主体框架之间不需要额外的螺丝锁附就能完成定位，日常外出携带时可以快速拆卸机臂缩小收纳体积，飞行前对准滑槽推入就能完成组装，哪怕是在户外作业时出现机臂损坏的情况，也不需要携带复杂的工具就能快速更换备件，大幅降低了外场作业的维护成本。整机的动力布局采用标准的四旋翼X型排布，电机安装位预留了适配主流1804、1504级别无刷电机的孔位，用户可以根据自己的动力需求选择不同KV值的电机搭配，不管是追求灵活的特技响应，还是需要搭载轻量化运动相机的稳定拍摄需求，都能通过调整动力配置实现。

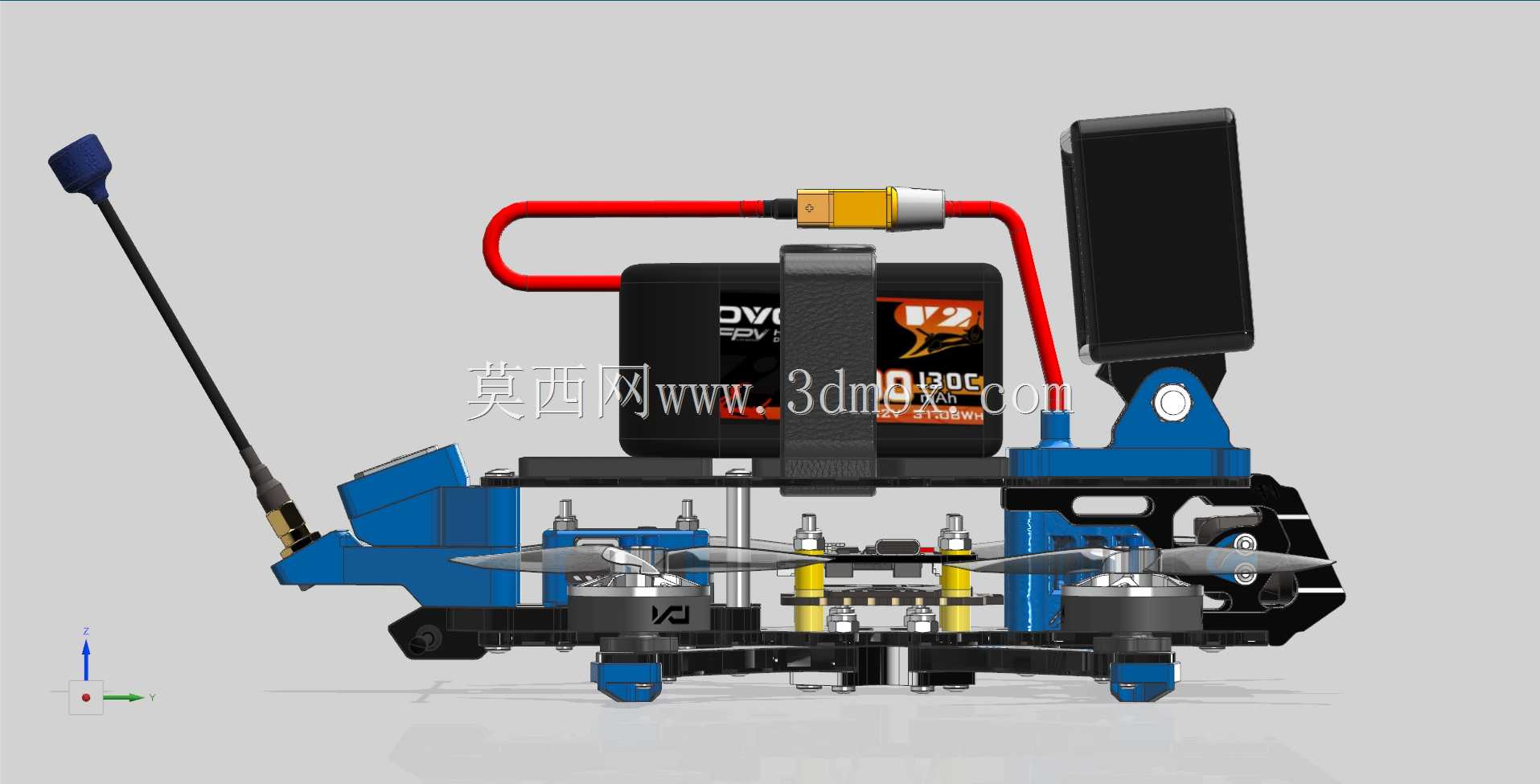

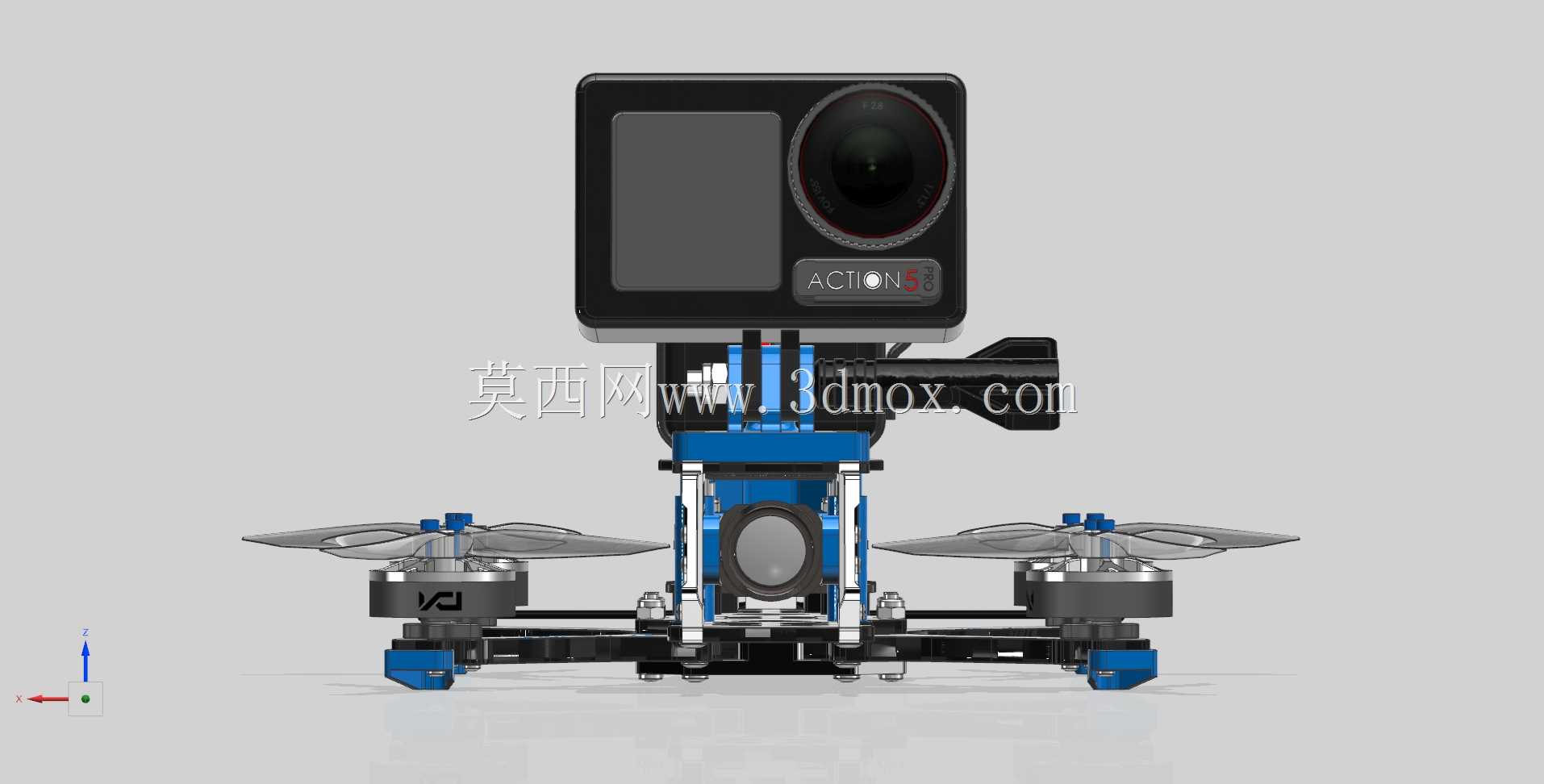

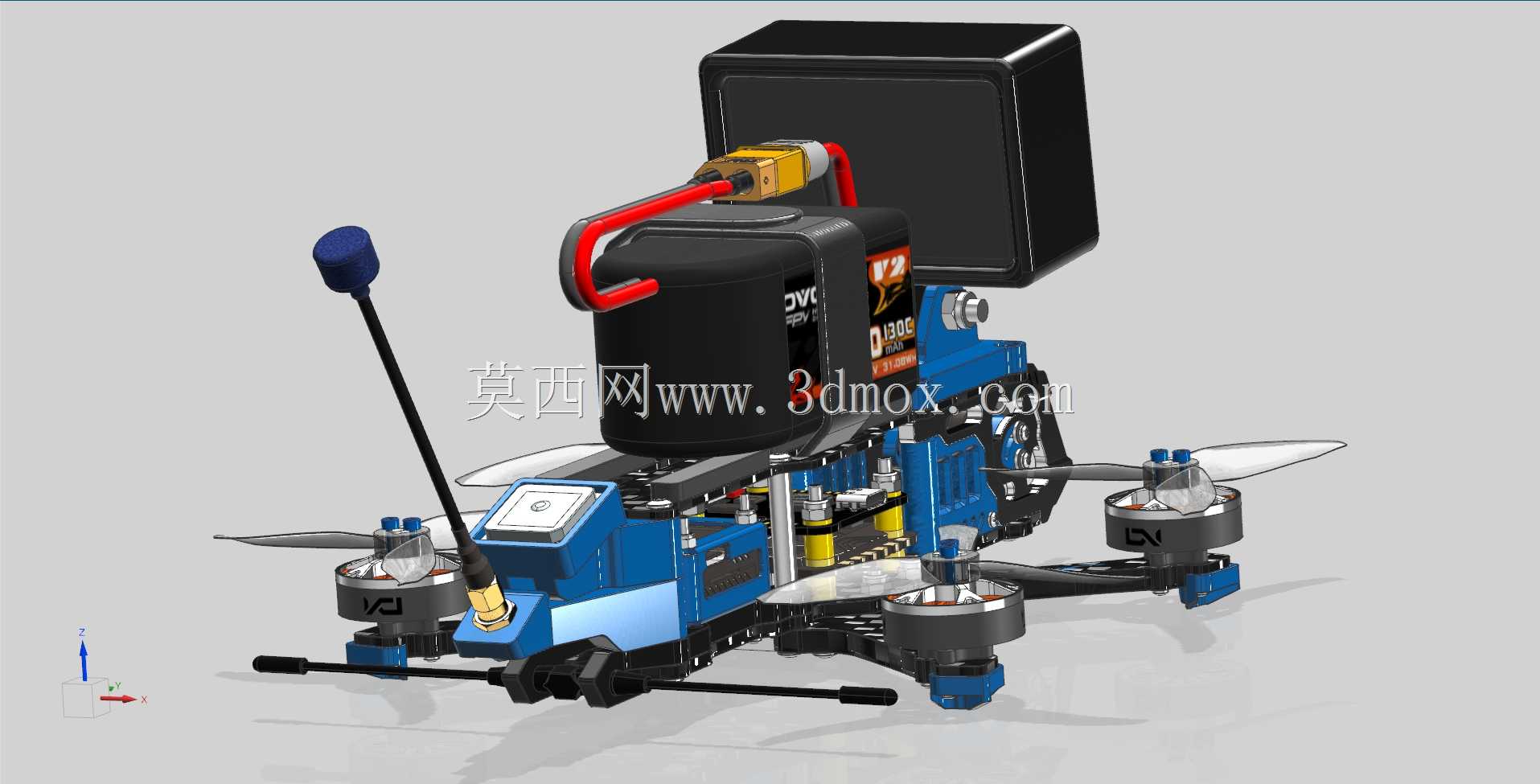

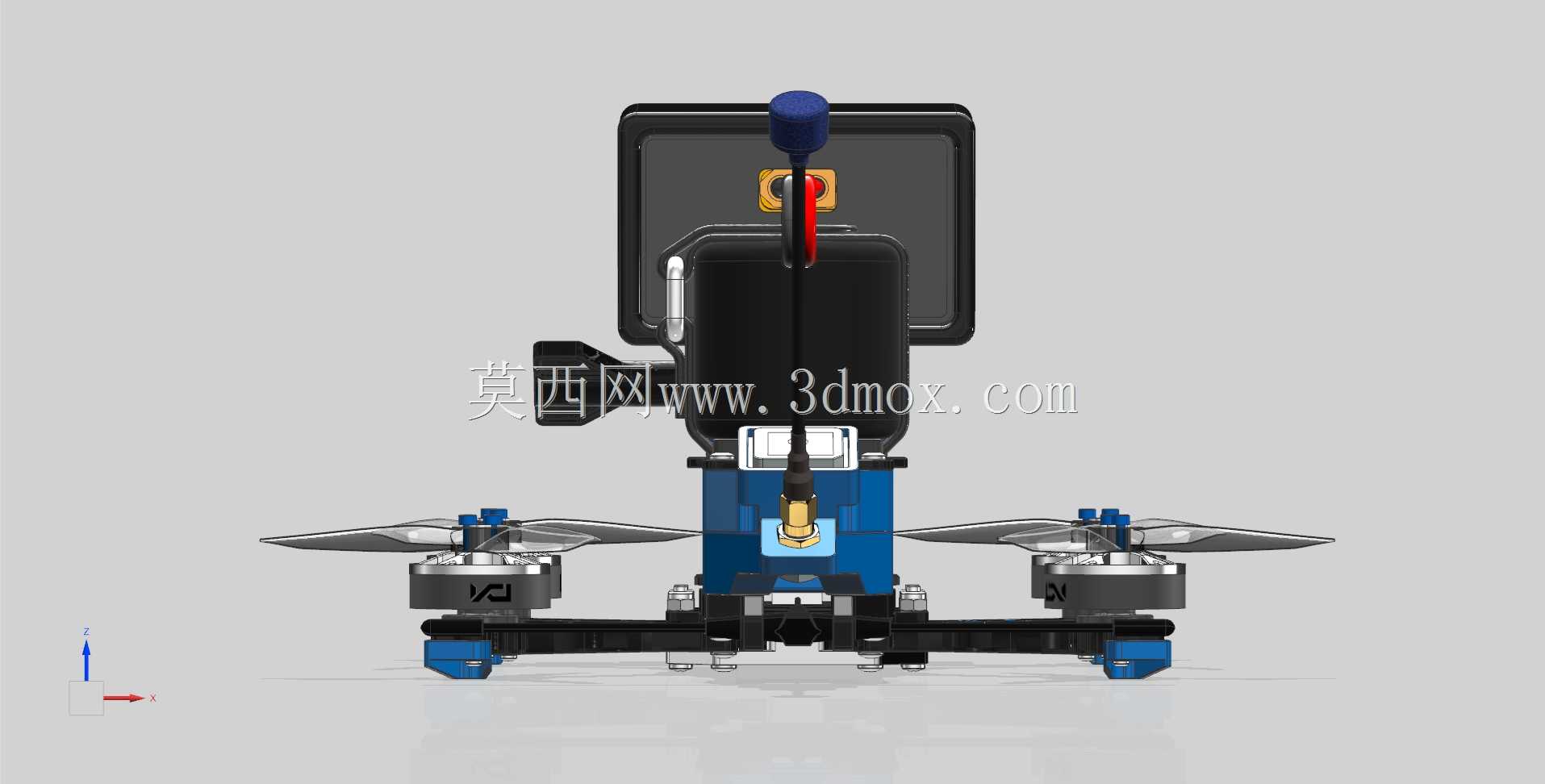

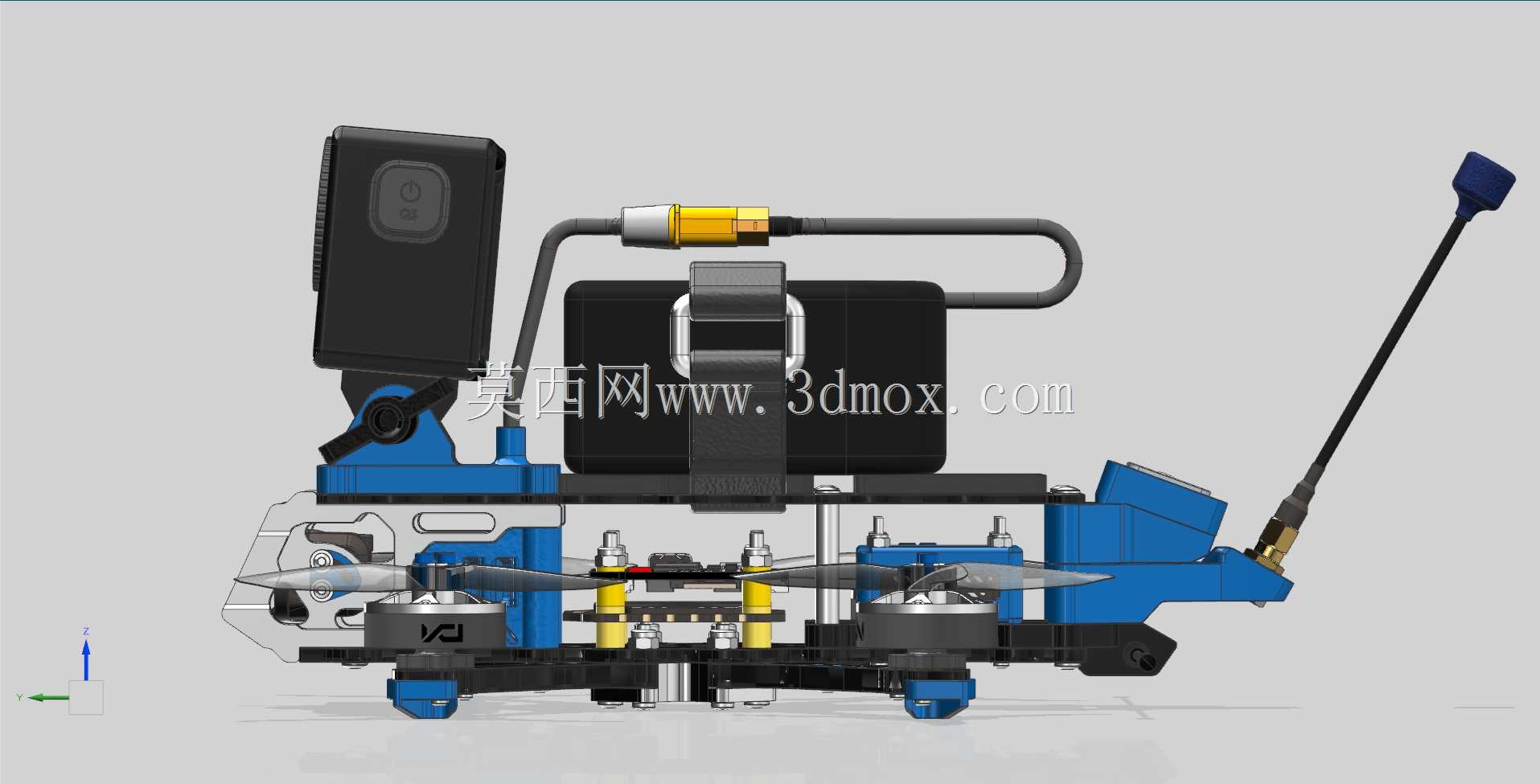

　　图传与摄像头的安装位做了抬高处理，避免飞行时机臂、螺旋桨进入拍摄画面产生黑边，天线固定座设计在机身尾部，采用倾斜上扬的角度，既可以减少机身金属、碳纤维部件对图传信号的遮挡，也能在炸机时让天线先接触地面，缓冲冲击力保护图传发射模块。电池安装位预留了足够的绑带穿行空间，可以适配不同容量的2S-4S锂电池，用户可以根据自己需要的续航时间选择对应规格的电池，不需要额外修改电池固定结构。

　　从结构设计的细节来看，所有的电子元件安装位都预留了足够的走线空间，飞控、电调的接线可以顺着机臂内部的线槽排布，避免线材外露被螺旋桨打到，也能减少飞行时线材晃动产生的风阻。机身前部的摄像头安装座预留了角度调节的余量，用户可以根据自己的飞行习惯调整摄像头的俯仰角度，不管是追求高速飞行的前视视角，还是需要俯拍地面的拍摄视角，都能通过调整安装角度实现。起落部分没有采用额外的高脚架设计，而是利用底板本身的厚度和机臂的安装高度预留了足够的离地间隙，既减轻了整机重量，也能在降落时缓冲一部分冲击力，同时避免搭载的摄像头、图传设备直接接触地面造成磨损。

　　在实际使用场景中，这个尺寸的穿越机可以轻松穿过直径半米左右的空隙，适合在复杂的狭小空间内完成穿梭拍摄，相比更大尺寸的机型，它的碰撞惯性更小，就算不小心擦碰到障碍物，也不容易出现机毁件损的情况，相比更小的微型机，它的动力冗余足够搭载轻量化的高清拍摄设备，在三级左右的风力环境下依然可以保持稳定的飞行姿态，不会出现被风吹偏无法控制的情况。整个结构的设计没有多余的装饰性部件，所有的结构特征都服务于功能需求，板材的切割走线都避开了应力集中的位置，在保证结构强度的前提下尽可能做了镂空减重处理，让整机的推重比可以保持在较高的水平，飞行时的油门响应更加跟手，做翻滚、破S这类特技动作时不会出现拖沓的情况。
