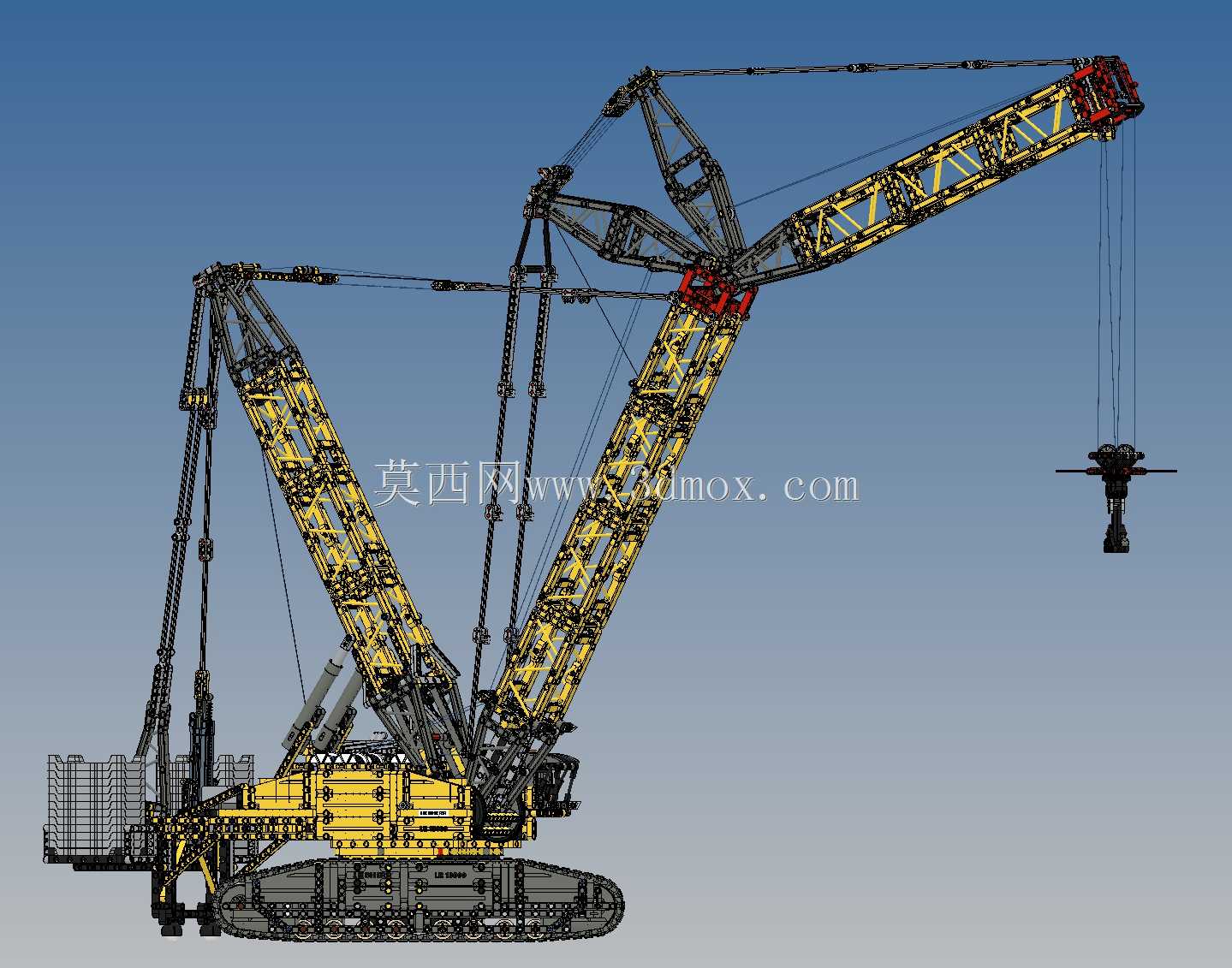

乐高履带式重型起重机Raupenkran LR13000结构还原

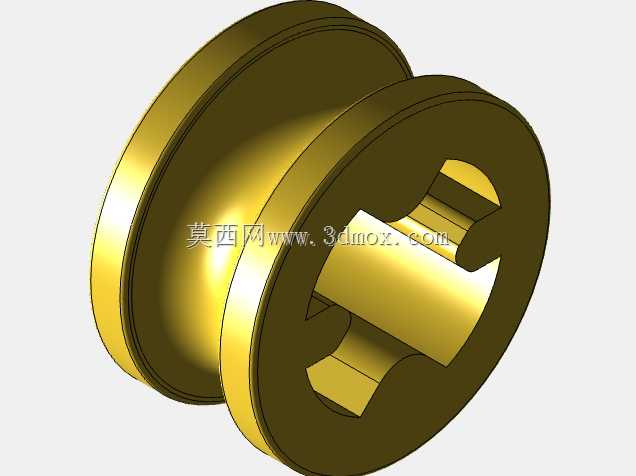

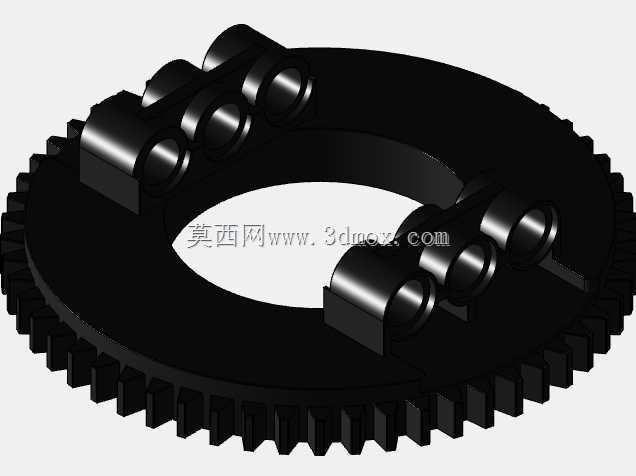

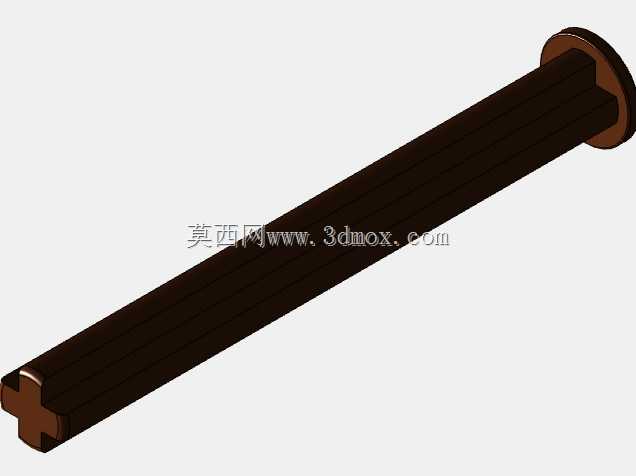

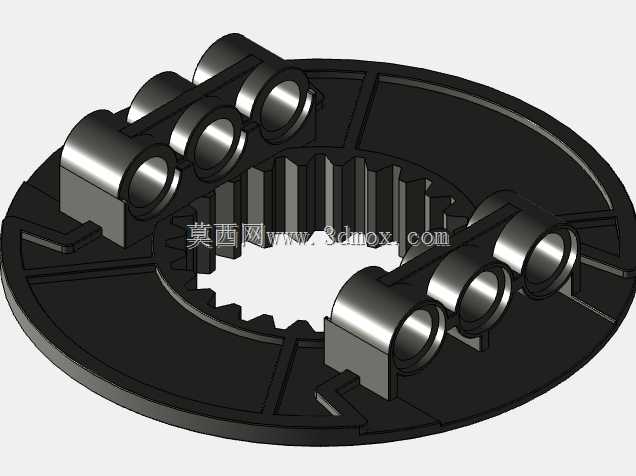

　　这款履带式重型起重机的积木还原结构，完全参照实机的作业逻辑搭建，首先从行走底盘来看，采用了多段式履带接地结构，接地长度覆盖整机下部近三分之二的投影范围，履带板采用积木颗粒交错拼接的方式模拟实机的防滑筋结构，底盘两侧的配重托架采用向外延伸的悬臂结构，预留了标准积木配重块的安装位，作业时可根据吊装半径调整配重块的挂载数量，避免侧翻风险。上车转台部分采用中心回转支承结构，用积木轴件配合止推垫片模拟回转支承的承载特性，可实现360度全回转作业，转台内部预留了卷扬机构的安装空间，主卷扬、副卷扬分别布置在转台前后位置，钢丝绳采用细尼龙线模拟，走线路径完全参照实机的滑轮组排布，从卷扬筒出发经过臂架根部滑轮、臂头滑轮组最终连接吊钩，滑轮组的倍率可根据吊装重量调整，最大可模拟实机千吨级的吊装载荷比例。

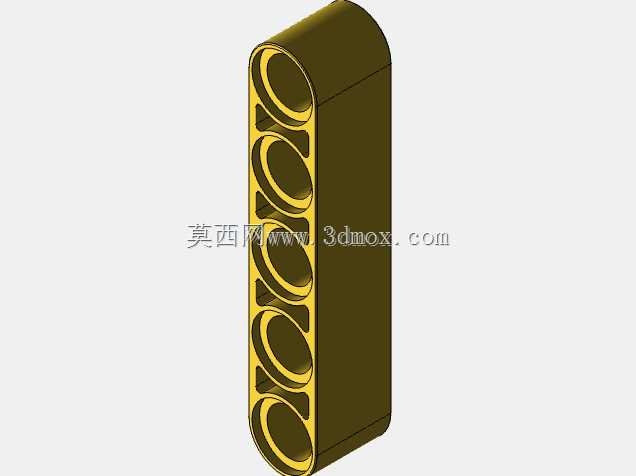

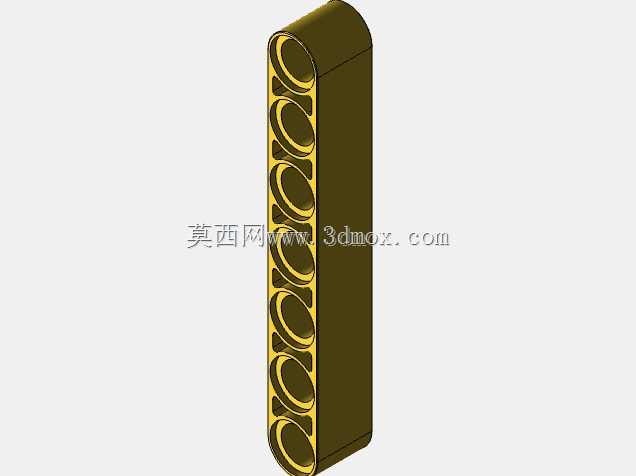

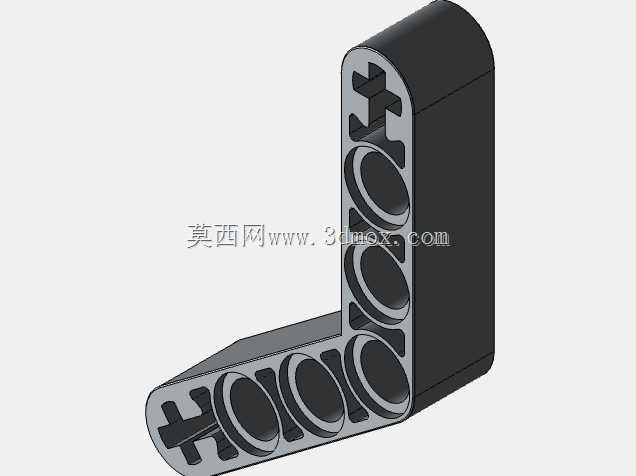

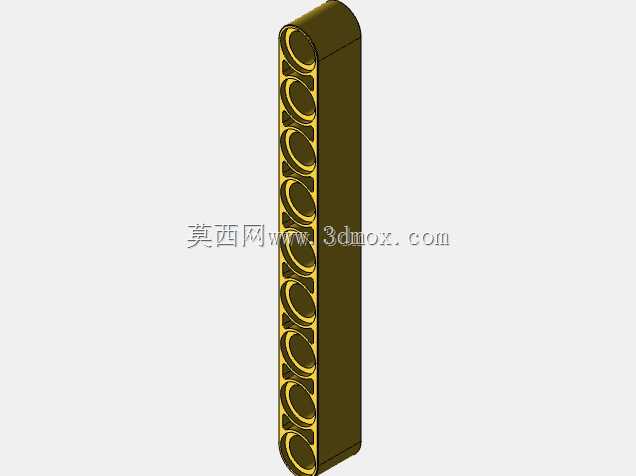

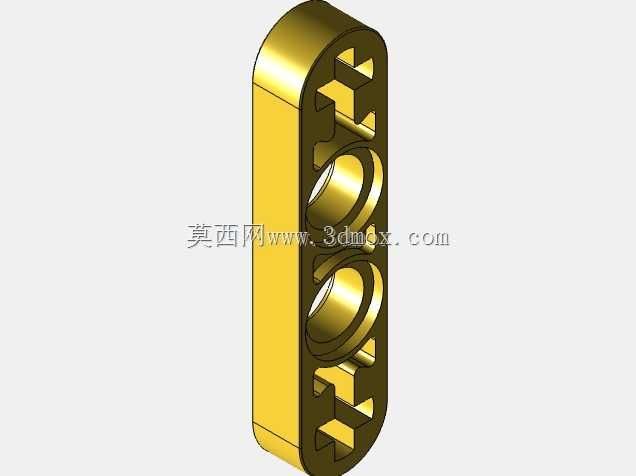

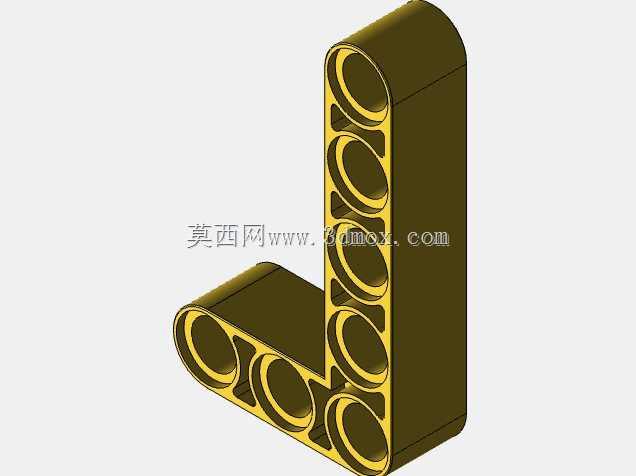

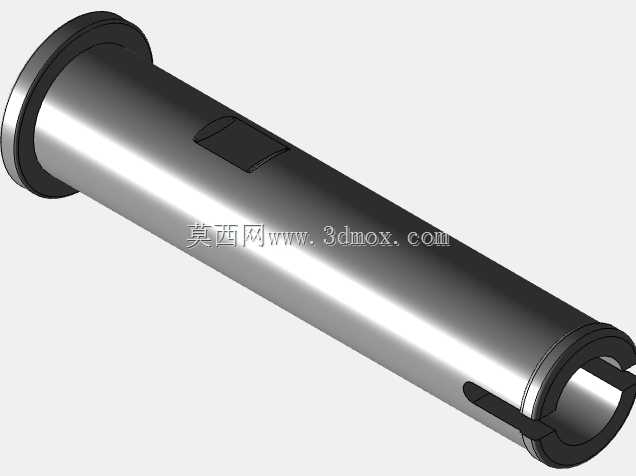

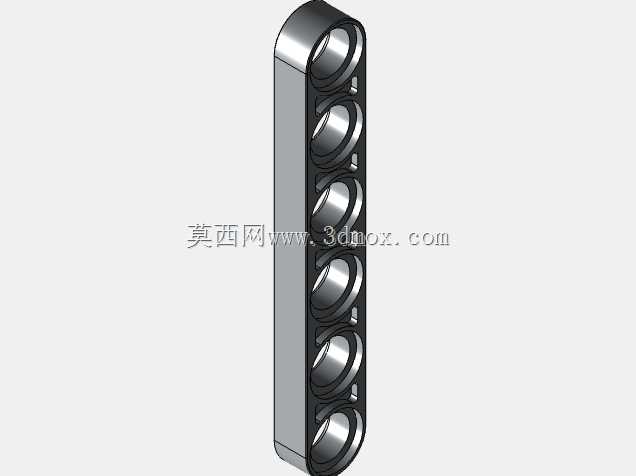

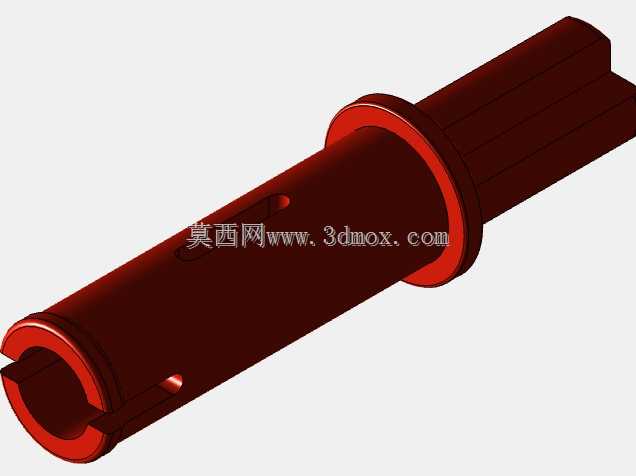

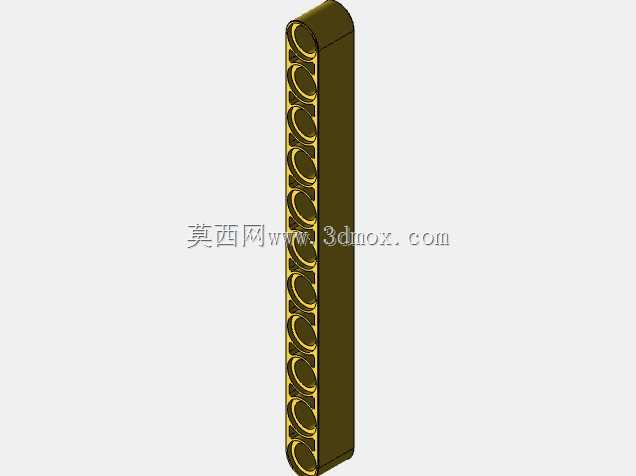

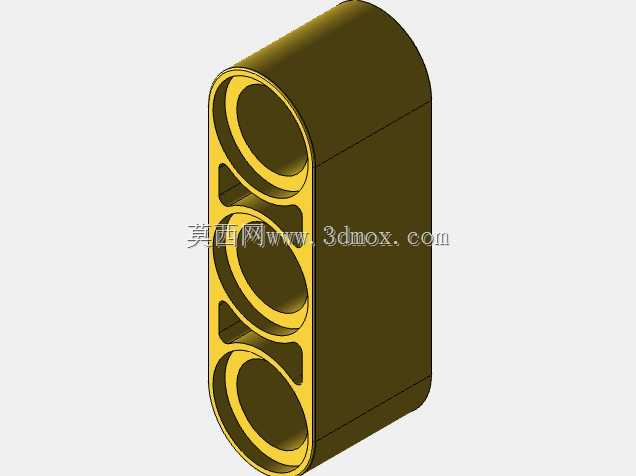

　　主臂采用桁架式结构，用积木连杆件交叉拼接形成三角形稳定桁架，每段臂节之间采用标准销钉连接，可根据作业需求组合不同长度的臂节，臂架背部设置了变幅拉索结构，拉索采用刚性连杆配合柔性线体模拟，一端连接臂头位置，另一端连接转台后部的变幅卷扬，通过调整拉索长度可改变主臂的仰角，作业仰角范围覆盖30度到80度区间，适配不同的吊装半径需求。副臂采用折叠式结构，收纳时贴合在主臂侧面，作业时可展开并固定在主臂头部，用于小载荷、大高度的吊装场景，臂头位置设置了过卷保护触发结构，当吊钩上升到极限位置时会触发限位挡块，模拟实机的过卷保护功能。

　　从安装边界来看，整机完全展开状态下，长度方向从履带尾部到臂头最大投影长度超过1.2米，宽度方向履带外边缘间距约0.3米，高度方向主臂全伸最大仰角时顶端高度接近1.8米，收纳状态下臂架水平放置时整机高度约0.4米，可适配常规桌面的摆放空间。在实际应用场景中，这类积木还原的起重机结构，一方面可作为机械原理教学的演示载体，直观展示桁架结构受力、滑轮组省力原理、履带行走的接地比压优势、回转机构的载荷传递路径等工程知识点，另一方面也可作为重型吊装作业的微缩推演模型，在进行大型石化设备吊装、风电塔筒安装、核电模块吊装等工程方案前期，可通过等比例缩放的模型验证臂架组合长度、配重配置、作业半径的匹配关系，提前排查作业过程中的干涉风险。

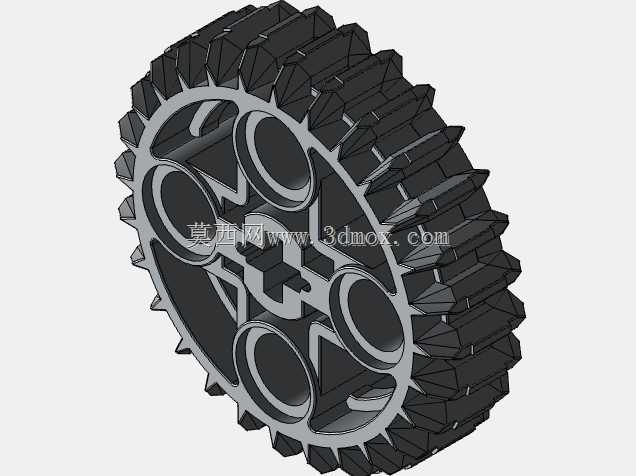

　　从设计思路上，整个结构完全遵循实机的载荷传递路径，吊装载荷通过吊钩传递到臂头滑轮组，再通过臂架桁架结构传递到臂根铰点，同时变幅拉索承担臂架的弯矩载荷，最终所有载荷通过转台传递到底架，再通过履带均匀传递到地面，每一处积木连接点的强度都经过匹配，在可实现积木拼接的前提下最大化还原实机的受力特性，避免出现结构应力集中导致的连接松脱。操作功能上，除了基本的回转、变幅、卷扬升降功能外，还模拟了实机的履带行走差速转向功能，两侧履带可独立驱动，实现小半径转弯，适配狭窄作业场地的移位需求，底盘的支腿结构可在吊装作业时伸出，进一步增大支撑跨度，提升整机的稳定性，支腿底部设置了可调高度的垫脚结构，可模拟实机在不平整地面的调平作业。整个结构没有采用额外的胶粘或者紧固件，全部采用标准积木零件拼接，既保证了结构的可拆卸重组特性，也完全还原了积木机械组的设计初衷，每一个功能模块都可独立拆解，方便观察内部的传动结构，比如卷扬机构的齿轮减速组、回转机构的蜗轮蜗杆自锁结构、行走机构的差速传动结构，都完全外露展示，对于机械结构学习者来说，可直观理解各个传动部件的配合逻辑。
