6.3吨桥式起重绞车结构设计方案

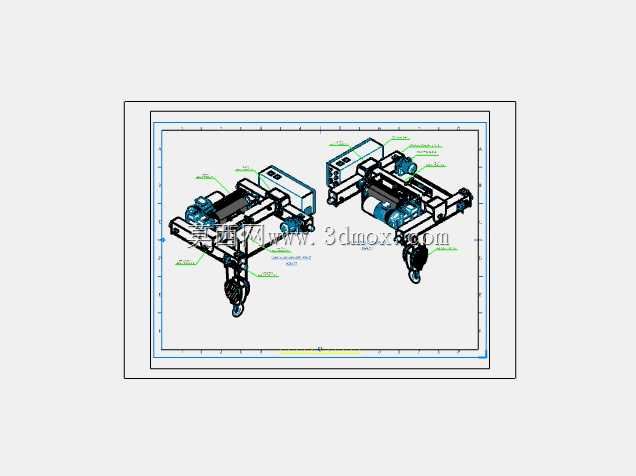

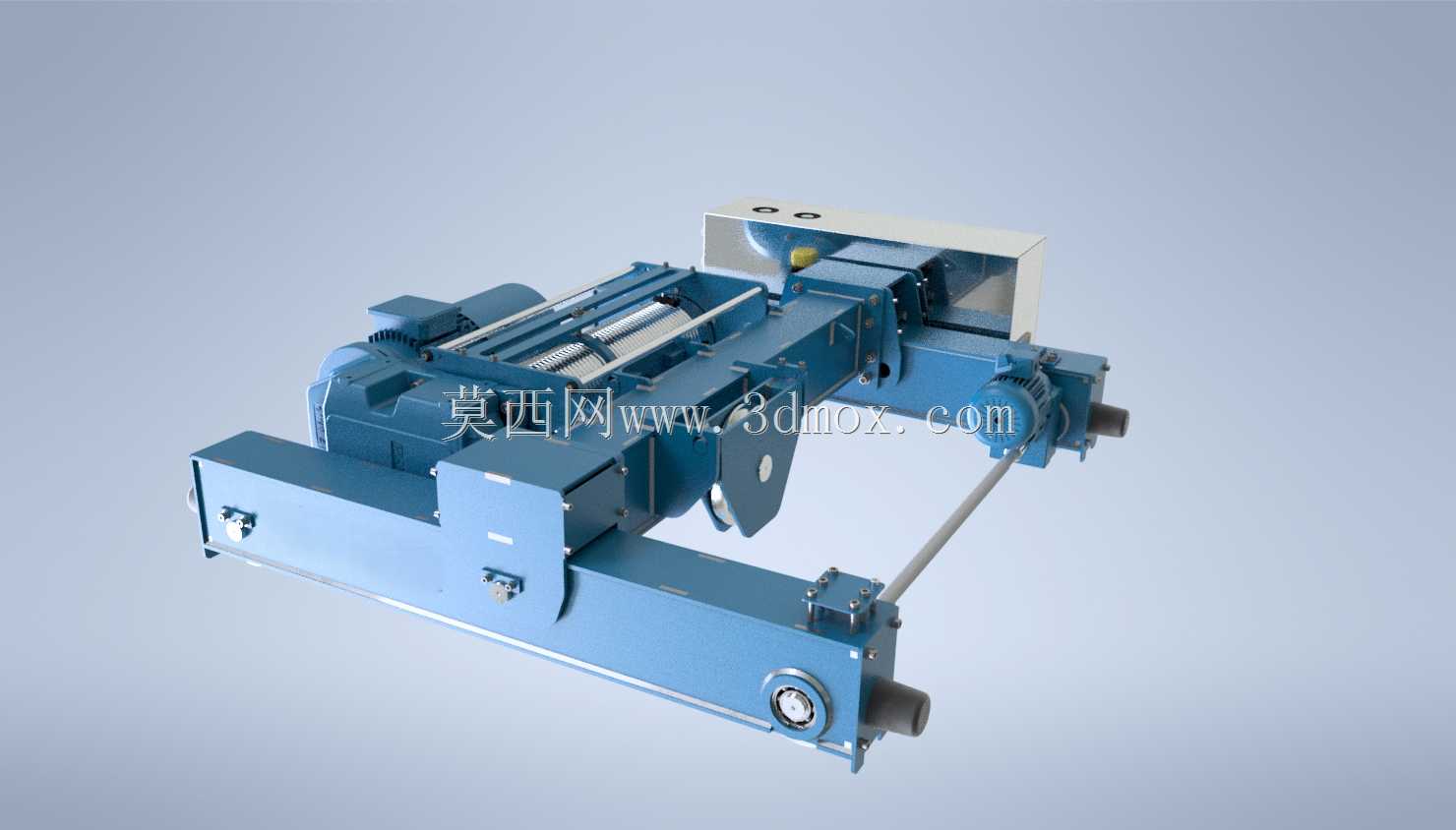

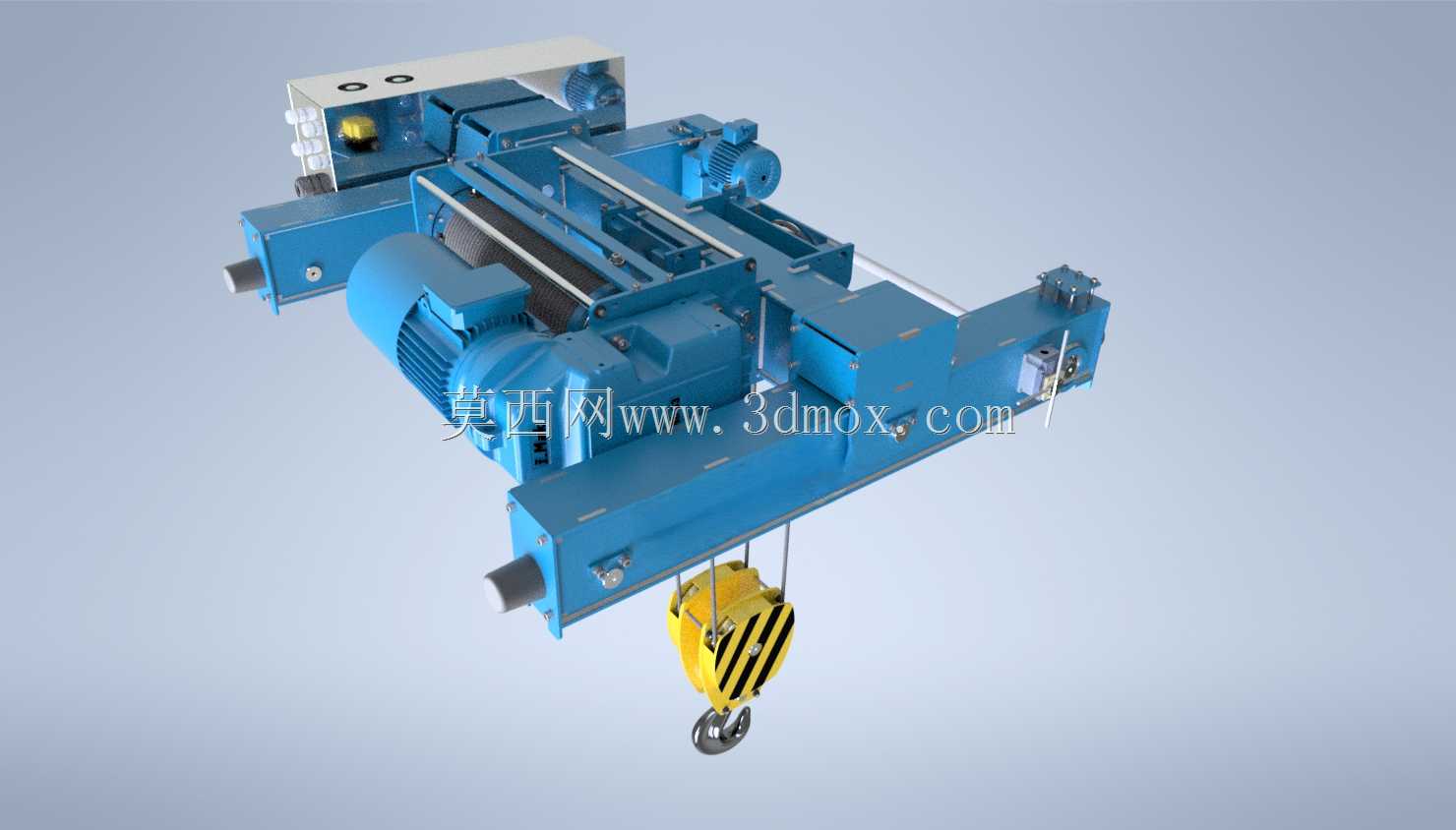

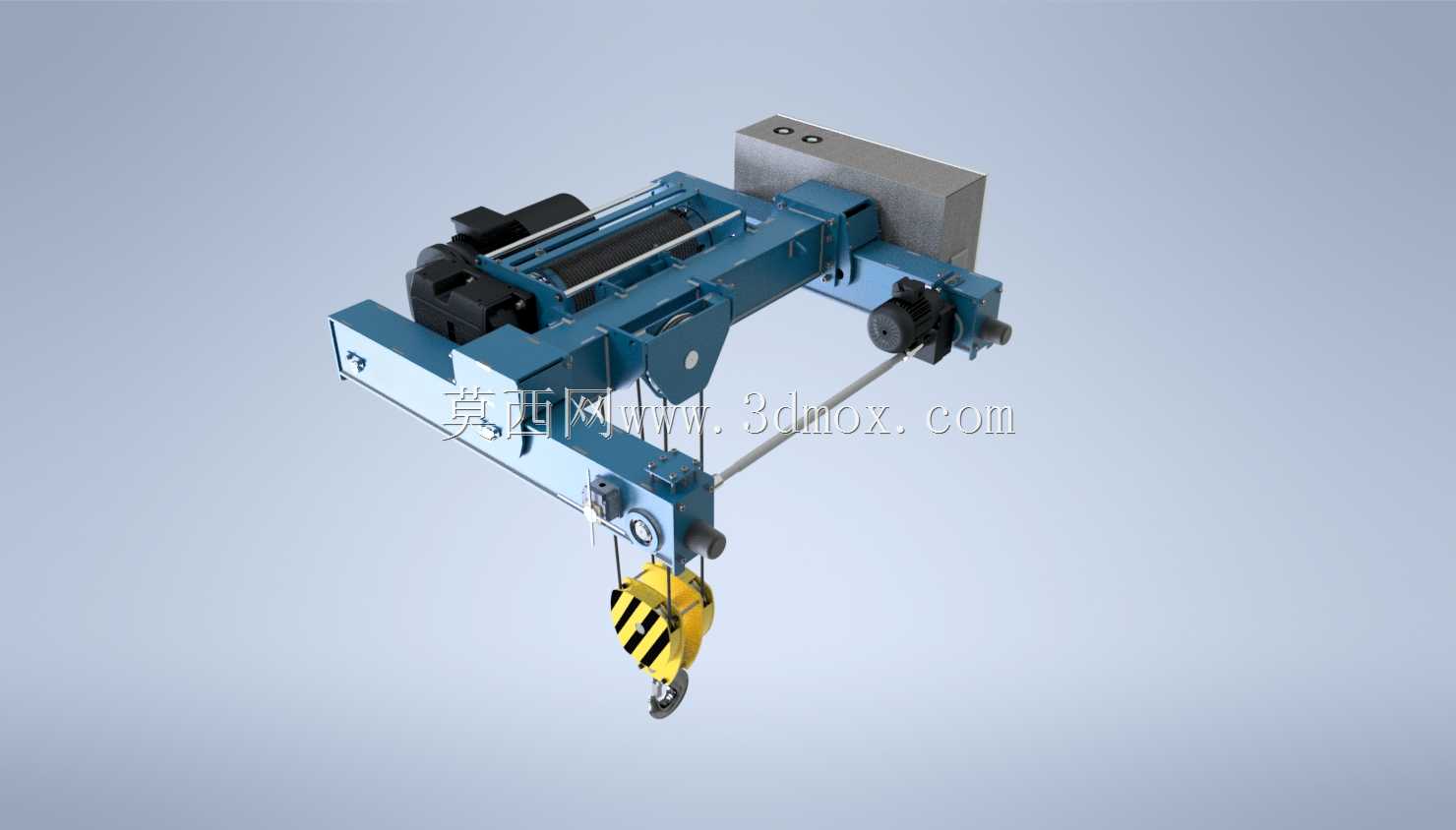

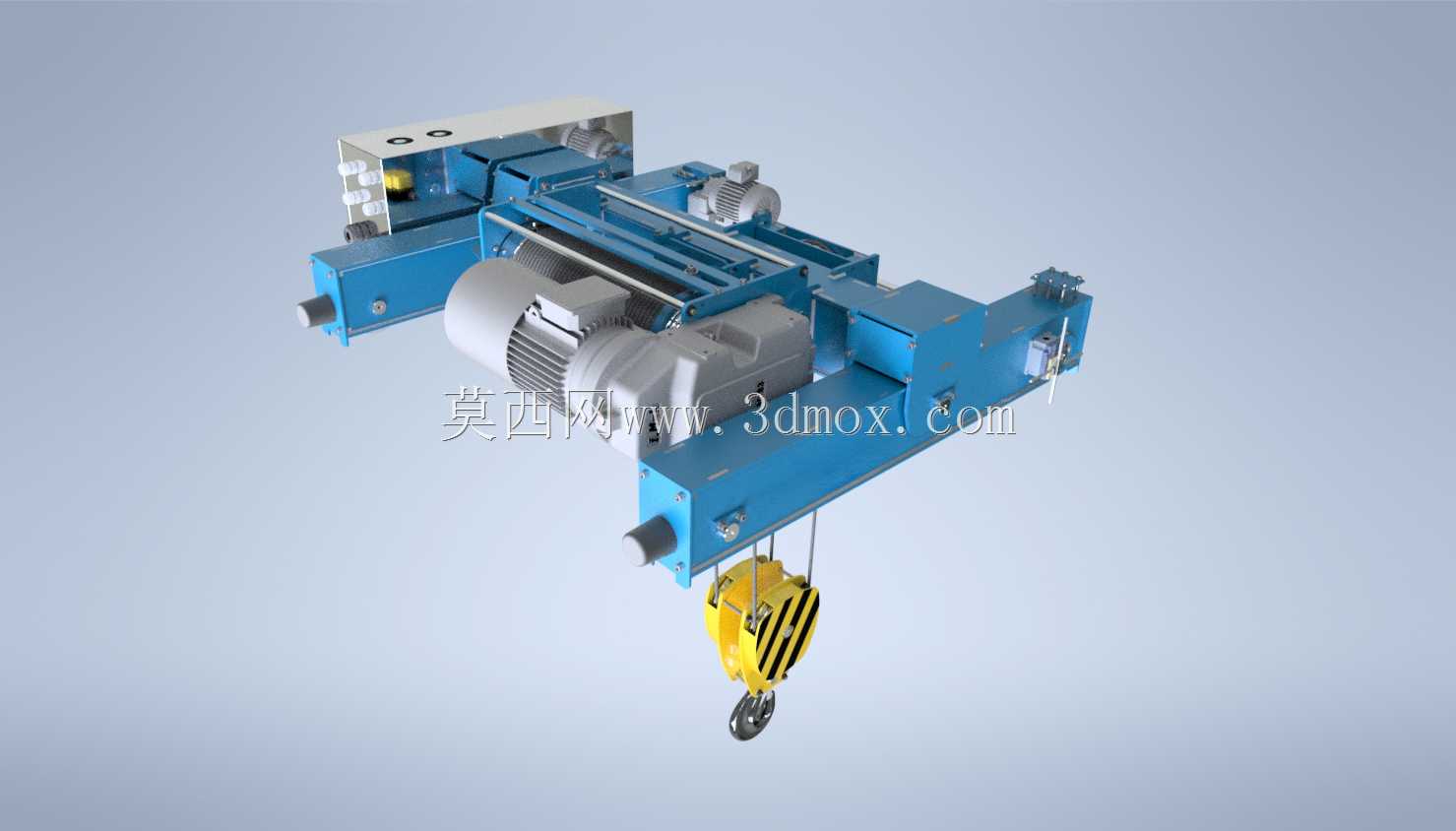

　　这款6.3吨级起重绞车是桥式起重机核心起升执行单元，主要适配车间内固定跨距桥式起重机的起升作业需求，常见于机械加工车间重型工件转运、钢结构预制场构件吊装、仓储库区重型货物堆垛等作业场景，可沿主梁轨道横向移动配合大车纵向行走，覆盖指定作业半径内的垂直起升与短距离水平移位作业。从结构设计逻辑来看，整套机构采用模块化集成布局，将驱动电机、减速单元、卷筒组件、吊钩滑轮组、导绳装置以及运行端梁集成在同一安装基座上，摒弃了传统分散式布局的冗余连接件，既压缩了整体安装占用空间，也降低了现场安装调试时的同轴度校准难度。驱动端采用卧式安装的锥形转子制动电机，断电时可依靠弹簧力实现自动抱闸制动，避免起吊过程中出现溜钩风险，电机输出端通过硬齿面减速单元将高转速低扭矩的动力转化为低转速大扭矩的输出，直接驱动卷筒转动，传动链短、传动效率高，同时减少了多级传动带来的回程间隙，起升停位精度更可控。卷筒表面加工有标准螺旋绳槽，可引导钢丝绳逐层有序缠绕，避免乱绳、咬绳问题，延长钢丝绳使用寿命，卷筒端部设置有压绳板与限位挡圈，防止钢丝绳脱出绳槽范围。

　　下方配套的吊钩组采用滑轮倍率设计，6.3吨额定载荷下匹配4倍率钢丝绳缠绕，单根钢丝绳承受的载荷仅为总额定载荷的四分之一，既降低了钢丝绳选型规格，也让起升动作更平稳，吊钩上配置的弹簧式安全挡片可防止吊索具意外脱钩，滑轮组采用滚动轴承支撑，转动阻力小，长时间作业也不会出现卡滞问题。基座两侧的运行端梁配置有行走轮与侧向导轮，可卡装在桥式起重机的主梁轨道上，配合横向驱动机构实现沿主梁方向的水平移动，端梁上设置的缓冲块可在移动至轨道端部时吸收碰撞冲击，避免硬撞击损伤机构结构。

　　从安装边界来看，整套机构的安装基准为两侧端梁的行走轮踏面，安装时需保证两侧端梁的平行度以及卷筒轴线与主梁轨道的垂直度，避免运行过程中出现啃轨、钢丝绳偏磨问题；机构的垂直方向安装尺寸需匹配厂房内桥式起重机的起升高度预留空间，确保吊钩下放到最低作业面时卷筒上仍保留不少于3圈的安全圈钢丝绳，避免钢丝绳拉脱。导绳装置采用双向螺杆式排绳结构，可随卷筒转动同步横向移动，始终对准钢丝绳出绳位置，即使在频繁正反转起升作业时也能保证排绳整齐，不会出现钢丝绳叠压导致的局部磨损加剧问题。

　　电气接线盒集成在基座侧方，所有动力线缆与控制线缆均通过防水接头引入，可适配车间内多粉尘、少量切削液飞溅的作业环境，接线端预留有过载保护器、起升高度限位器的接口，可直接对接起重机的安全控制系统，当起升载荷超过额定值或者吊钩上升到上极限位置时，可自动切断起升动力回路，避免过载冲顶等安全事故。整套机构的结构件均采用焊接箱型设计，关键受力位置做了加强筋处理，焊接后经过时效处理消除内应力，长时间承载也不会出现结构变形，所有转动副位置均设置有润滑油注油口，日常维护时可直接加注润滑脂，无需拆解机构即可完成保养作业。在实际选型适配时，可根据厂房的作业净空高度调整卷筒长度，匹配不同的起升高度需求，也可根据作业频率选择不同工作级别的电机与减速单元，适配轻级到中级作业频次的使用场景，相比传统分开采购组装的起升机构，这种集成式绞车的安装调试周期可缩短六成以上，也减少了后续维护时的故障排查点。
