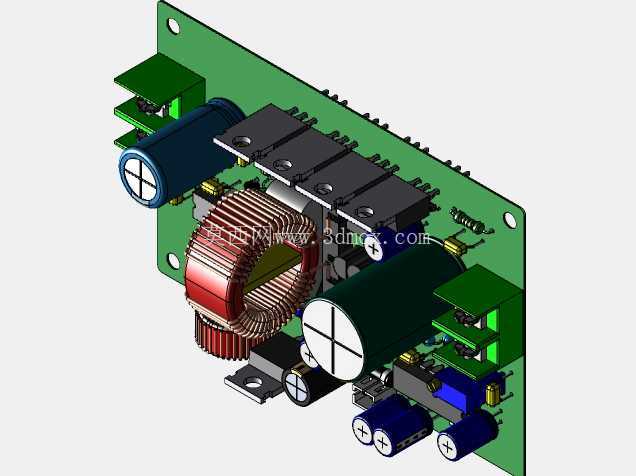

DC-DC降压转换电路板三维结构设计

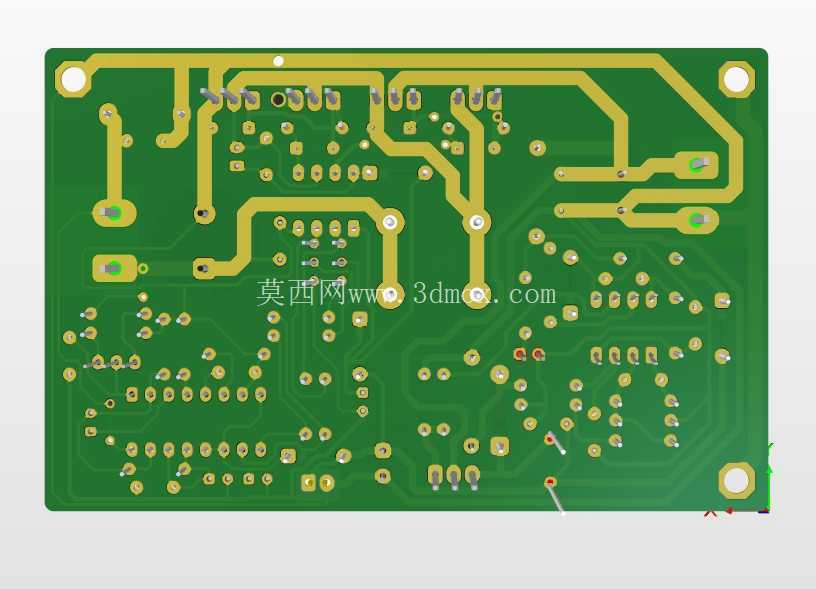

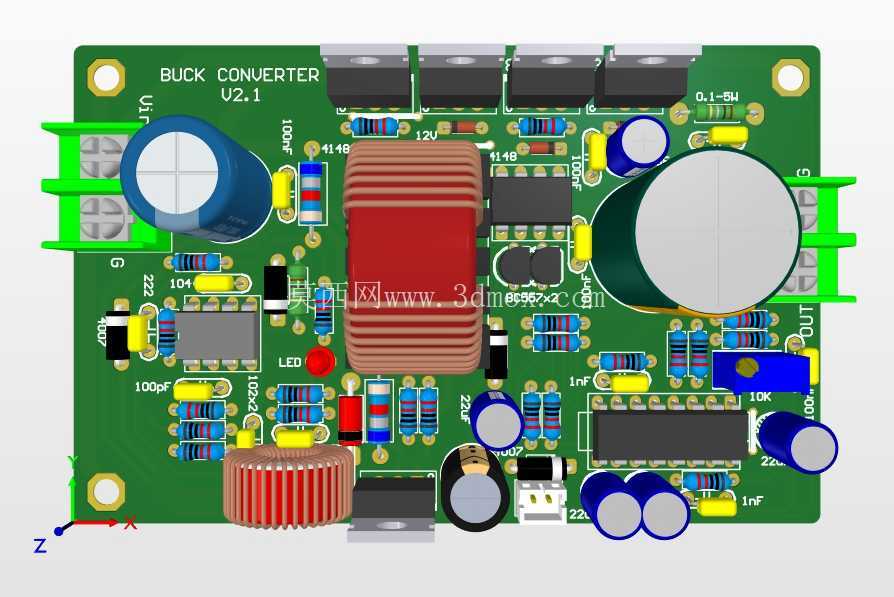

　　从结构设计思路来看，整体采用单块FR-4环氧玻纤PCB作为承载基体，所有功率器件、无源器件、接插件均采用直插布局，兼顾小批量手工焊接的可制造性与大电流回路的低阻抗要求，功率回路的走线宽度在三维建模阶段就按照载流裕量做了加宽处理，对应PCB上的铜箔区域预留了足够的散热面积，避免大电流工况下走线过热引发的可靠性问题。功率器件的布局上，大体积的电解电容分别布置在板卡的输入侧与输出侧，输入侧的大容量电解电容靠近功率输入接插件位置，可最大限度滤除输入线路带来的纹波与尖峰电压，输出侧的电解电容紧邻输出接线端，降低输出回路的等效串联电感，提升动态负载下的电压稳定性；中间的磁环功率电感作为降压拓扑的核心储能器件，布置在板卡中心区域，周边预留了足够的爬电距离，避免大电流工况下磁件漏磁对周边小信号器件产生电磁干扰，电感下方的PCB区域未布置走线与小型器件，防止电感工作时的温升对周边敏感器件造成热影响。这款DC-DC降压转换电路的三维结构设计，核心围绕中小功率工业场景的直流电压变换需求展开，常见于工业控制柜内部辅助供电、车载电子设备前端稳压、分布式光伏低压侧供电、小型工控板卡本地电源转换等场景，适配输入12-36VDC的宽压范围，可稳定输出9-33VDC区间的可调直流电压，覆盖多数工业现场低压直流负载的供电需求，解决现场供电电压与负载额定电压不匹配、输入电压波动范围大导致负载工作异常的问题。

　　多颗功率开关管采用并排布置的方式，统一贴装在PCB预留的散热焊盘区域，实际生产中可根据负载功率需求选配共用散热片，建模阶段已经预留了散热片的安装空间与固定孔位，不需要额外修改PCB结构即可完成散热组件的装配，功率管的引脚走线做了最短化处理，降低开关过程中的寄生参数，减少尖峰电压与开关损耗。板卡的安装边界设计上，在PCB的两个对角位置预留了标准的3.2mm直径安装孔，适配M3规格的铜柱或螺丝固定，孔位周边预留了足够的绝缘间隙，避免固定螺丝与板上走线发生短路；板卡整体外形为矩形，所有器件的最高高度不超过板卡上方35mm，最低突出高度不超过板卡下方5mm，可适配厚度40mm以内的扁平安装空间，满足控制柜内导轨安装、设备内部夹层安装等狭小空间的装配要求。

　　接插件的布局全部集中在板卡的单侧边缘，输入、输出接线端做了明确的物理分区，避免现场接线时出现输入输出反接的操作失误，接线端子选用大电流螺钉式接线柱，可适配1.5平方毫米以下的多股铜导线，满足最大10A持续输出电流的载流要求。周边的小型阻容件、二极管、辅助器件全部围绕功率回路做就近布置，驱动回路的走线长度控制在极短范围内，减少信号传输过程中的干扰，辅助供电的小容量陶瓷电容直接布置在对应器件的电源引脚旁，实现高频噪声的就近滤除。

　　建模过程中所有器件的尺寸均按照实际量产规格书的1:1比例绘制，包括电解电容的直径与高度、磁环电感的线径与绕制尺寸、功率管的封装外形、接线端子的插拔与固定空间，装配完成后不存在器件干涉的问题，导出的装配模型可直接用于设备整体的结构干涉检查，也可作为电源类产品结构设计的参考模板，帮助结构工程师在设备整体设计阶段提前评估电源板的安装空间、散热路径、接线操作空间，避免后期样机试制阶段出现结构干涉、装配困难、散热不足等问题。
