九缸星型航空活塞动力装置结构

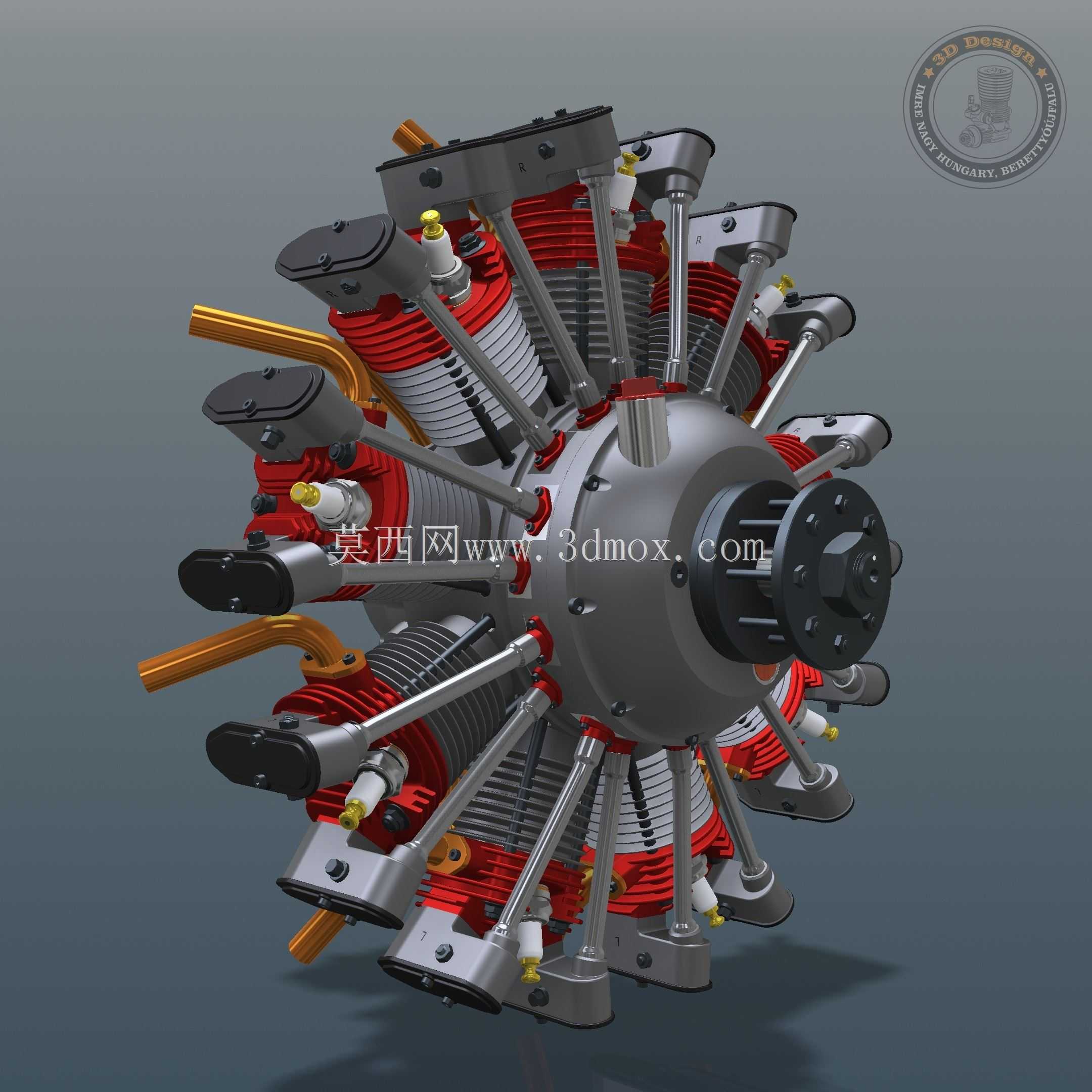

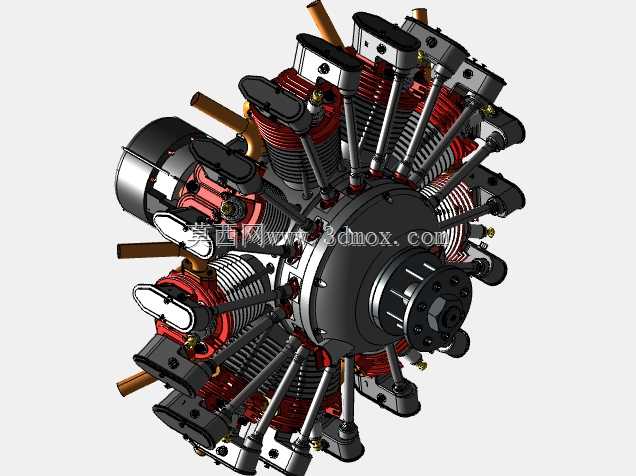

　　在轻型通航飞机、早期螺旋桨战机以及部分航改型小型动力装备的动力选型中，九缸星型活塞发动机始终占据着特殊的位置，这类动力装置凭借紧凑的径向布局，在相同排量下能获得更短的整机轴向长度，大幅降低动力段对机舱纵向空间的占用，适配前置螺旋桨直驱的传动需求，省去复杂的减速传动结构，提升动力传输效率。从结构设计逻辑来看，九个气缸以曲轴中心为原点呈放射状均匀排布，相邻气缸夹角保持40度，这种对称布局能让各缸往复运动产生的惯性力在径向方向实现自平衡，相比直列多缸发动机，不需要额外加装大体积的平衡轴结构，既降低了整机自重，也减少了高速运转时的不平衡振动，提升动力输出的平顺性。

　　从实际功能特性上，每一个气缸独立完成进气、压缩、做功、排气的四冲程循环，九个气缸按固定点火顺序交替做功，曲轴每旋转两圈即可完成九次做功冲程，相比同排量的直列四缸或六缸发动机，动力输出的脉动更小，螺旋桨旋转时的扭矩输出更稳定，能避免低转速下的扭矩波动导致的螺旋桨共振问题。气缸散热采用外露式风冷结构，气缸外壁布置密集的环形散热鳍片，飞行时的迎面气流可以直接冲刷所有气缸外壁，不需要布置复杂的水冷管路、散热水箱与冷却液循环系统，大幅降低动力系统的结构复杂度，减少低温环境下冷却液冻结、管路泄漏等故障风险，适配高空低温、低维护条件的作业场景。

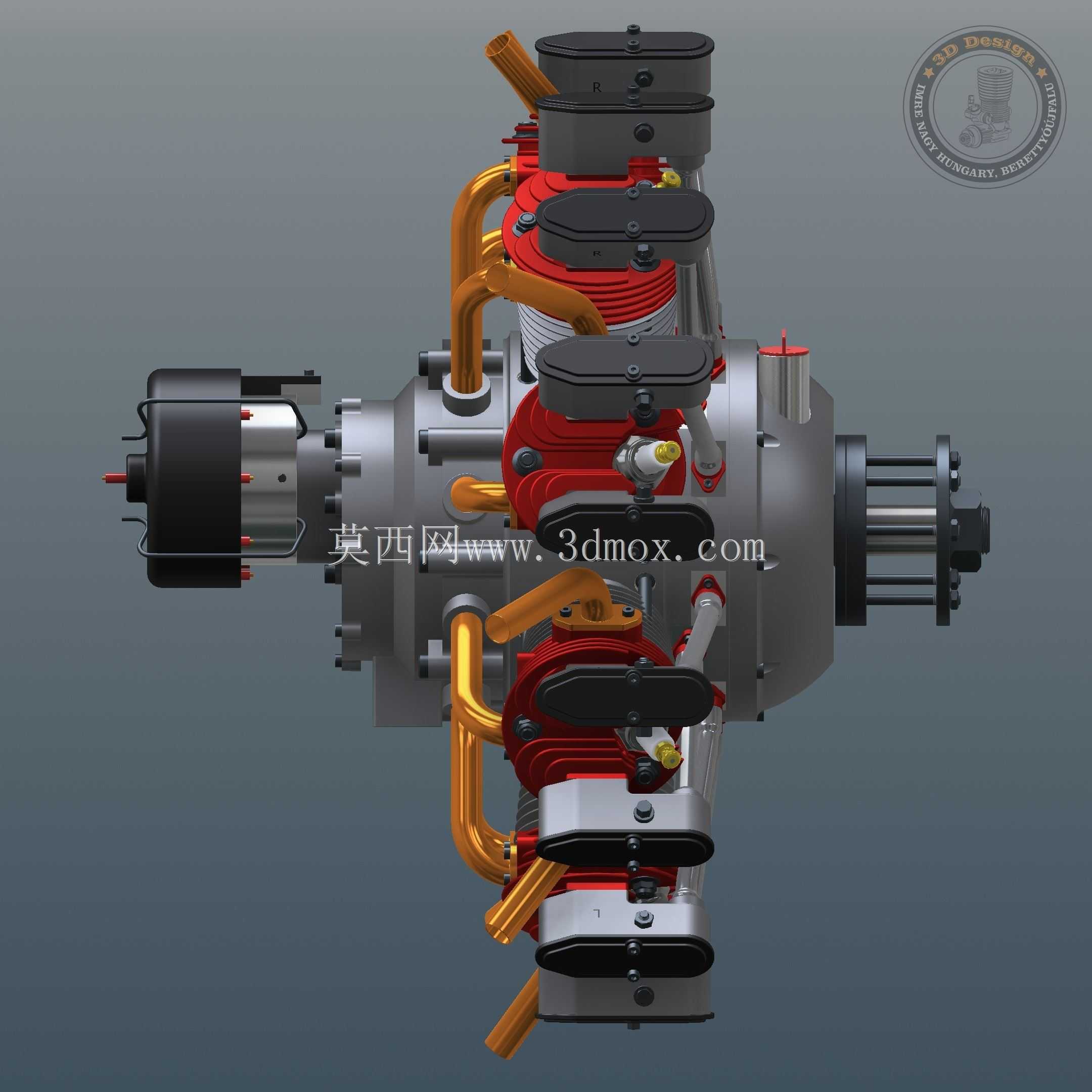

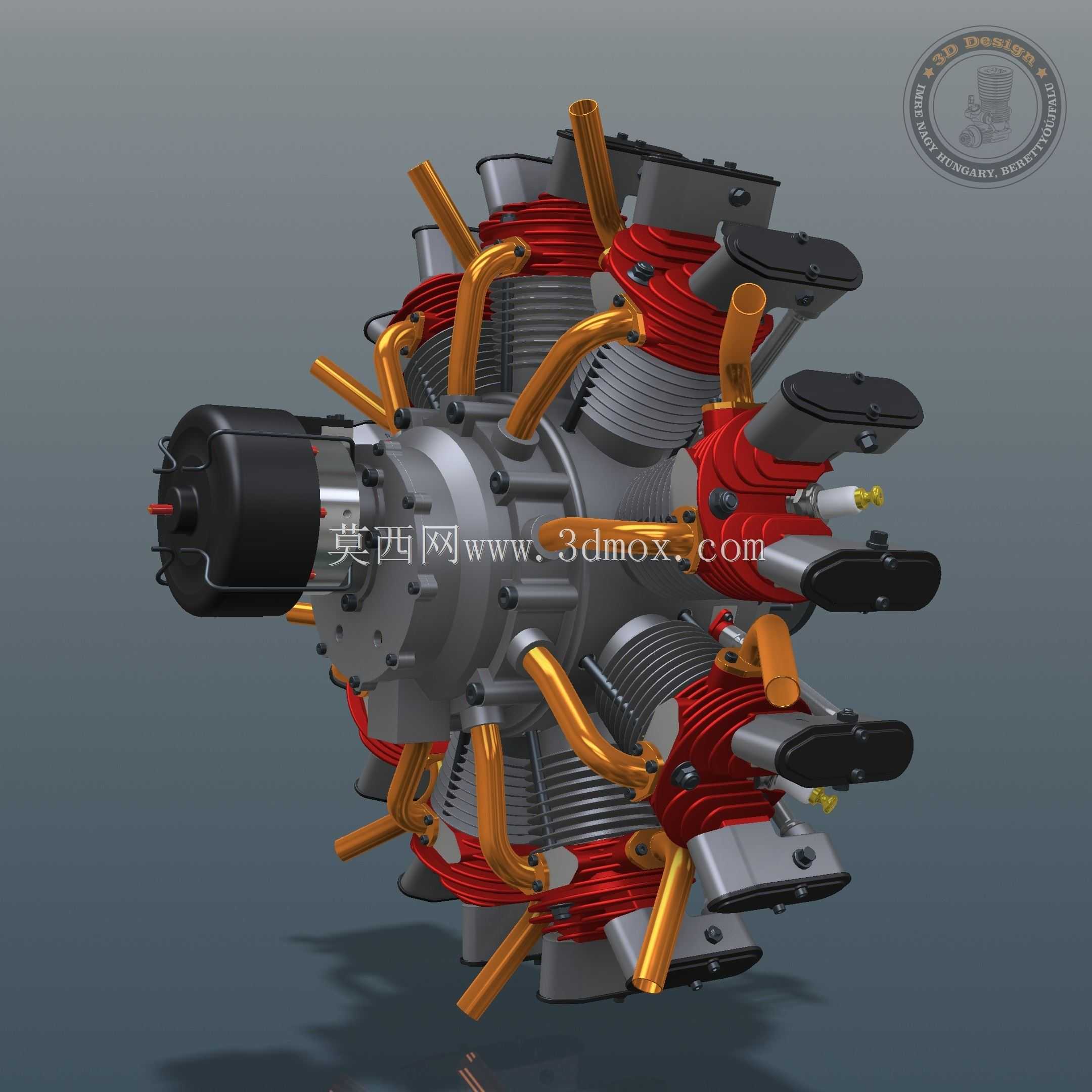

　　在安装边界设计上，整机以曲轴输出端为安装基准面，中心布置的曲轴箱采用高强度铝合金铸造，承担所有气缸的安装定位与曲轴支撑功能，九个气缸的安装法兰以曲轴轴线为中心均匀分布在曲轴箱的圆周面上，每个气缸通过双头螺柱与曲轴箱刚性连接，保证气缸轴线与曲轴连杆轴颈的位置精度，避免连杆运动过程中出现偏磨。进气管道布置在气缸后侧的曲轴箱周边，每缸配备独立的进气管路与化油器或电喷喷油嘴，排气则通过每缸侧方的短排气歧管向发动机外侧排出，避免高温排气对相邻气缸散热造成干扰。火花塞布置在每个气缸的顶部中心位置，高压点火线沿气缸之间的空隙规整排布，连接到中心位置的分电器结构，按预设点火顺序为各缸提供高压点火信号。

　　这类动力装置的实际应用场景并不局限于载人航空器，在大型航模、无人靶机、小型气垫船以及部分需要大扭矩短机身动力的特种地面装备上也有适配应用。设计过程中需要重点关注连杆结构的排布，九个连杆采用主副连杆结构，一个主连杆固定在曲轴的连杆轴颈上，其余八个副连杆通过铰接销连接在主连杆的大端圆周上，这种结构能保证所有活塞的运动行程一致，避免不同气缸压缩比出现偏差，同时控制曲轴连杆机构的整体体积。曲轴的支撑采用前后双轴承布局，前端轴承承受螺旋桨带来的轴向推力与径向载荷，后端轴承定位曲轴轴向位置，保证曲轴高速旋转时的同轴度，减少运转过程中的轴系窜动。

　　从维护性设计角度，星型布局让每个气缸都处于外露位置，机务人员不需要拆解大量周边结构就能完成火花塞更换、气缸压力检测、气门间隙调整等日常维护作业，相比埋入式布局的直列发动机，外场维护效率提升明显。燃油系统适配航空汽油，部分改型也可通过调整压缩比适配车用汽油，降低特殊场景下的燃料获取难度。润滑系统采用干式油底壳设计，因为星型发动机在飞行器做机动动作时会出现大角度倾斜，传统湿式油底壳会出现机油泵吸空的问题，干式油底壳通过独立的机油箱与回油泵，能在任意飞行姿态下保证机油的可靠供给，避免轴瓦、气缸壁等摩擦副出现缺油干磨的故障。
