H3火箭二级LE-5B-3循环发动机结构

　　该模型还原的是H3火箭二级动力段采用的气体发生器循环液体火箭发动机，在航天发射任务场景中，二级发动机承担火箭入轨前最后阶段的推力输出、轨道修正与姿态调整功能，是决定载荷入轨精度的核心动力部件。从实际工程应用角度看，这类上面级发动机需要在高空低气压、失重环境下可靠完成多次启动、变推力调节，匹配不同载荷的轨道投递需求，其结构设计直接影响火箭整体运载效率与任务可靠性。

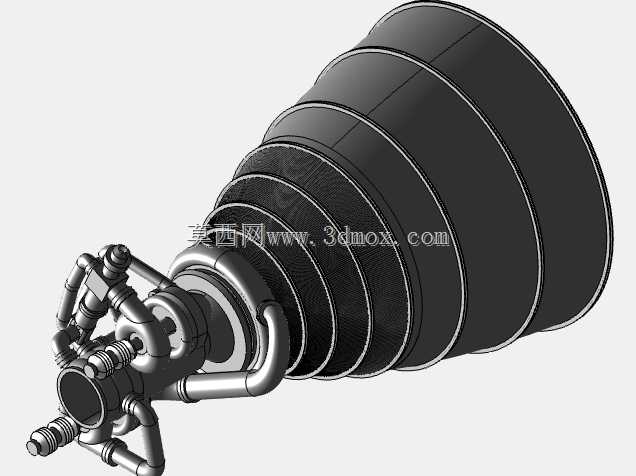

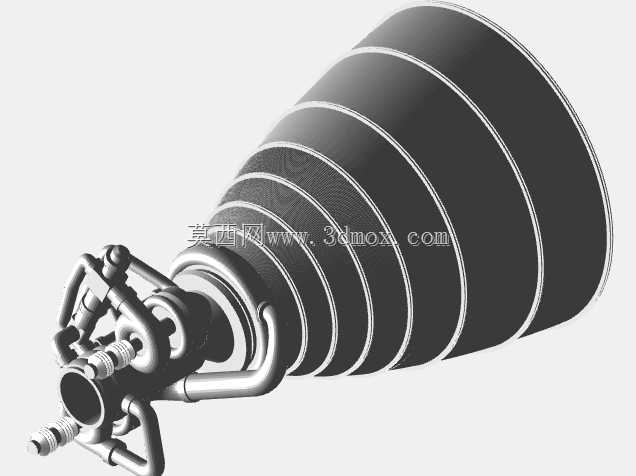

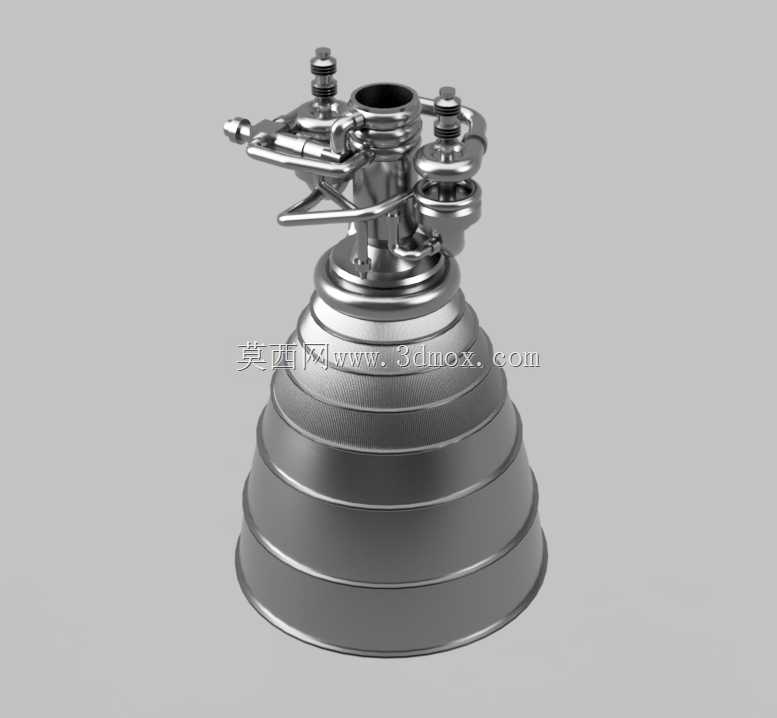

　　模型构建过程中，优先还原了发动机的核心功能结构布局：下部为大扩张比的钟形喷管，采用分段式层叠结构设计，这种结构是为了在高空低背压环境下尽可能提升燃气膨胀效率，将推进剂的化学能最大化转化为喷射动能，喷管的扩张比、型面曲线均参考实际试车影像与公开结构参数做了等比例还原，保证外形尺寸与真实产品的安装边界一致，喷管上端与推力室衔接的位置，做了壁厚渐变的结构处理，匹配实际生产中推力室身部的冷却通道布局逻辑。上部的涡轮泵、气体发生器、燃料输送管路、阀门组件均做了独立结构还原，气体发生器作为循环系统的核心动力源，其输出的燃气驱动涡轮泵完成燃料与氧化剂的增压输送，模型中清晰呈现了涡轮泵的双泵布局、管路走向与支架固定结构，所有外接管路的连接位置、固定卡箍的安装点位均参考实际产品的装配逻辑设置，可直接用于航天动力系统的结构展示、装配教学场景。

　　从设计思路上看，该模型没有做过度的结构简化，喷管部分的层状加强筋结构、顶部点火装置的安装接口、伺服作动机构的连接耳片均做了细节还原，这些结构是发动机实际装配中与箭体二级舱段、伺服摆动机构连接的关键安装边界，在做火箭总装布局验证时，可直接调用该模型核对二级舱段的内部空间余量、管路干涉情况。发动机顶部的燃料入口、氧化剂入口的法兰接口尺寸、安装孔位均按照公开的接口参数做了等比例建模，可匹配通用的管路接头模型完成推进剂输送系统的装配模拟。

　　在实际工程应用中，这类上面级发动机的结构模型可用于航天专业的教学演示，帮助设计人员理解气体发生器循环发动机的工作流程：推进剂经涡轮泵增压后，一部分进入推力室燃烧产生推力，一小部分进入气体发生器燃烧产生燃气驱动涡轮，做功后的废气经单独管路排出，模型中完整呈现了这套循环的管路走向，可直观展示不同回路的介质流向。同时模型的外形尺寸严格按照真实产品的外包络尺寸构建，整体高度、最大喷管直径、顶部组件的安装宽度均符合实际产品的尺寸参数，在做火箭二级舱段的布局设计时，可直接导入该模型核对发动机与舱段内壁、贮箱、伺服机构的间隙，避免出现安装干涉问题。

　　模型中还还原了发动机的摆动伺服机构连接结构，喷管上部的作动器连接耳片位置、角度均与真实产品一致，可用于模拟发动机喷管的摆动范围，核对喷管摆动过程中与周围结构的干涉边界，这一细节对于上面级的姿态控制系统布局设计尤为重要，上面级发动机需要通过喷管的矢量摆动完成俯仰、偏航方向的姿态调整，其摆动角度范围直接决定了姿态控制的力矩大小，模型中保留的连接接口可直接添加运动副完成摆动仿真。此外，发动机表面的温度传感器、压力传感器的安装座位置也做了对应还原，这些小结构是发动机试车与飞行过程中监测工作状态的关键测点，在做测试系统布局时，可依托该模型规划传感器的走线位置、固定方式。
