带滑阀结构的卧式磨机蒸汽机设计

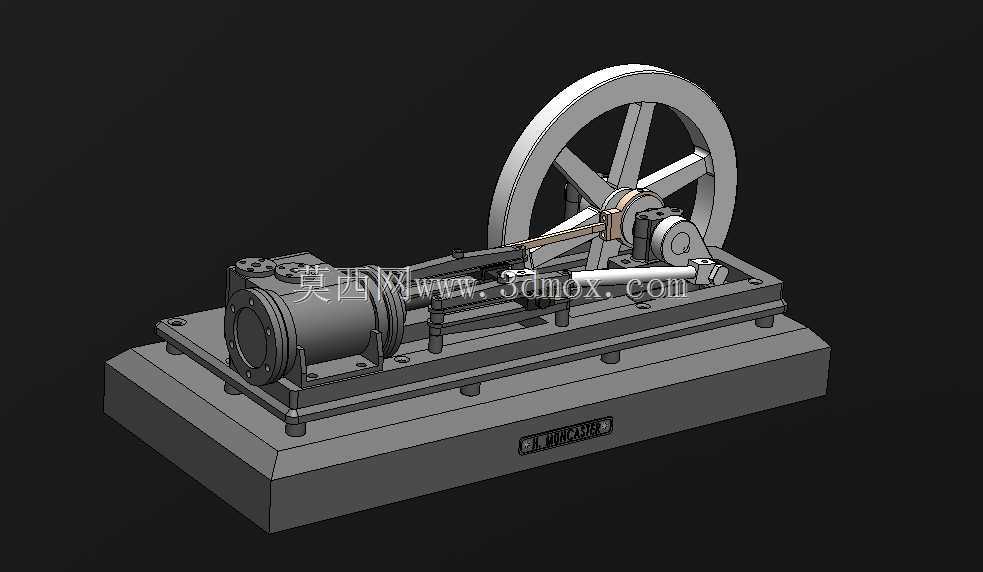

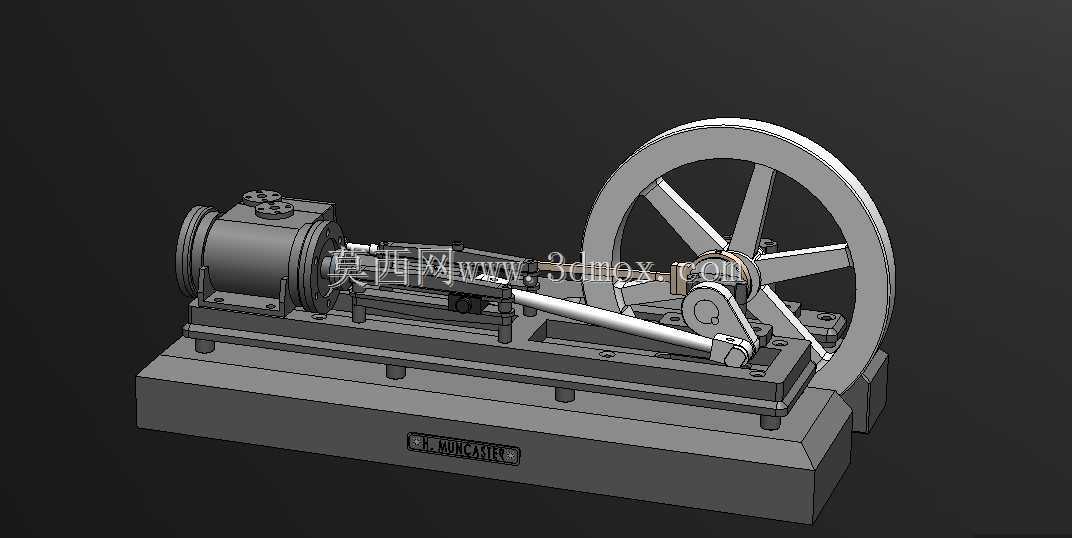

　　这款带滑阀的卧式磨机蒸汽机，核心定位是为小型谷物磨制、工坊轻载加工场景提供稳定的往复式动力输出，区别于立式蒸汽机的高重心布局，卧式结构的设计初衷就是适配磨机这类需要低振动、长周期连续运行的作业需求，安装时可直接固定在混凝土或硬质木质基座上，无需额外搭建高架支撑结构，大幅降低了小型工坊的动力部署门槛。从功能实现逻辑来看，滑阀组件是整个动力分配的核心，它通过与曲轴联动的阀杆做往复直线运动，精准控制高压蒸汽进入气缸两侧腔室的时序，同时将做功后的乏汽及时排出，这套配气结构相比早期的提阀结构，运动部件的摩擦损耗更低，对蒸汽压力波动的适应性更强，即便供汽压力出现小幅波动，也能维持相对稳定的输出转速，不会轻易出现卡滞或转速骤降的问题，非常适配磨机这类负载会随进料量变化的作业场景。

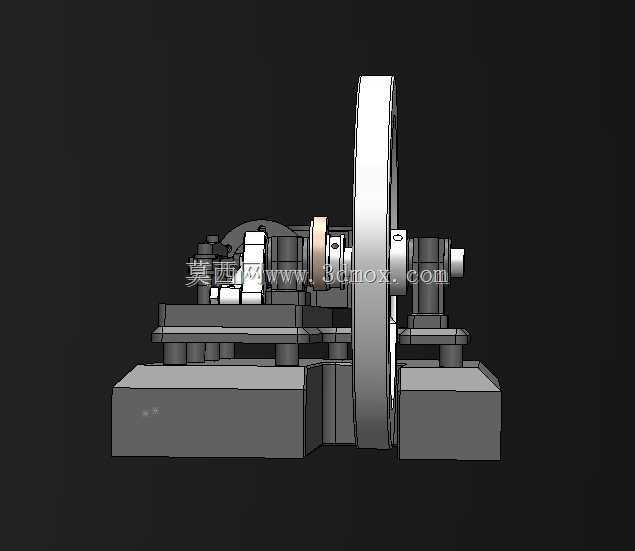

　　设计过程中，气缸与底座的连接采用了多点螺栓固定的方式，每个固定点都预留了调整垫片的安装间隙，现场安装时可以通过增减垫片厚度来调整气缸轴线与曲轴轴线的同轴度，避免因基座加工误差导致的运转偏磨，延长活塞环与气缸壁的使用寿命。飞轮采用大直径轮辐式结构，并非单纯为了外观协调，大直径飞轮可以储存更多的转动惯量，在活塞往复运动的上下止点位置释放动能，抵消曲轴转动的扭矩波动，让输出到磨机的动力更加平顺，避免磨辊因转速波动出现研磨粗细不均的问题，飞轮与曲轴的连接采用平键加锁紧螺母的固定方式，可承受长期正转运行的冲击载荷，日常维护时只需定期检查锁紧螺母的预紧力即可，拆卸流程也相对简便。整体安装边界的设计充分考虑了小型工坊的空间限制，整机沿曲轴轴线方向的长度控制在合理范围内，宽度方向不超出飞轮的最大回转直径，高度方向从底座安装面到飞轮顶端的尺寸适配普通工坊的车间层高，安装时只需在基座上预留对应四个地脚螺栓的安装孔位，无需对车间原有布局做大幅改造。气缸的端盖采用螺栓连接结构，方便后期更换活塞密封件，阀室与气缸铸成一体结构，减少了蒸汽管路的连接节点，降低了蒸汽泄漏的风险，阀杆部位设置了密封填料函，可通过压盖调整填料的压紧程度，在保证密封效果的同时不会过度增大阀杆的运动阻力。

　　曲轴的支撑采用分体式轴承座，轴承座与底座之间设置了油槽，可通过定期加注润滑脂来降低曲轴轴颈的磨损，连杆大头与曲轴曲柄销的连接采用剖分式结构，轴瓦间隙可通过垫片调整，长期运行出现磨损后无需更换整个连杆组件，只需调整垫片或更换轴瓦即可恢复配合精度。从实际应用场景来看，这类蒸汽机除了驱动小型石磨、钢磨进行谷物加工外，还可通过皮带轮输出动力，带动小型木工机床、抽水装置等其他工坊设备，适配没有电力供应的乡村作坊、野外临时作业点的动力需求，整机的所有运动部件都布置在底座上方，外露的旋转部件如飞轮、皮带轮都预留了安全防护罩的安装位置，现场部署时加装防护罩即可满足基本的作业安全要求。

　　滑阀的驱动采用偏心轮结构，偏心轮固定在曲轴端部，与曲轴同步转动，通过连杆带动阀杆做往复运动，偏心轮的偏心距经过精确计算，可保证滑阀的开闭时机与活塞的运动位置精准匹配，让蒸汽在气缸内充分膨胀做功，提升蒸汽的利用效率，减少燃料的消耗。底座采用厚重的铸铁式结构设计（三维模型中体现为整体式厚重基座），自身重量足够抵消设备运行时的振动，无需额外浇筑过重的混凝土基础，移动作业时也可通过整体吊装的方式转运，适配需要更换作业地点的使用场景。活塞与活塞杆的连接采用锥面加锁紧螺母的固定方式，可保证两者的同轴度，避免活塞杆运动时出现偏摆，气缸的进汽口与排汽口都设置在阀室侧面，管路连接方向朝向设备外侧，方便现场布置蒸汽管路，不会与其他部件产生安装干涉。
