小型单缸内燃机动力基座结构设计

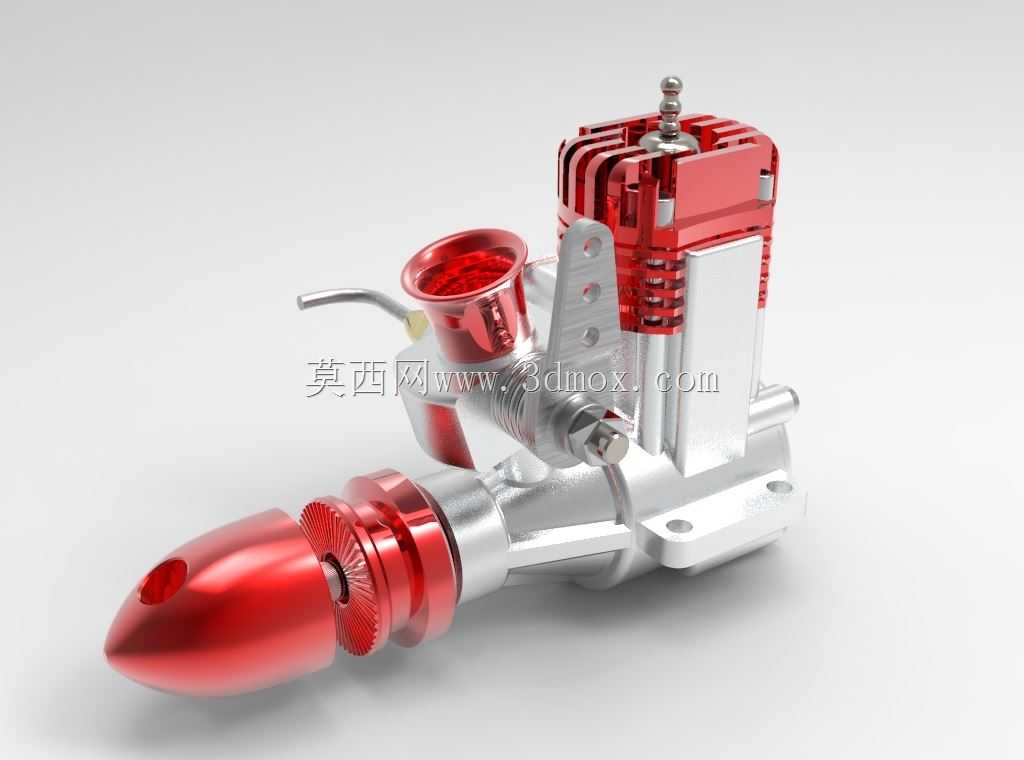

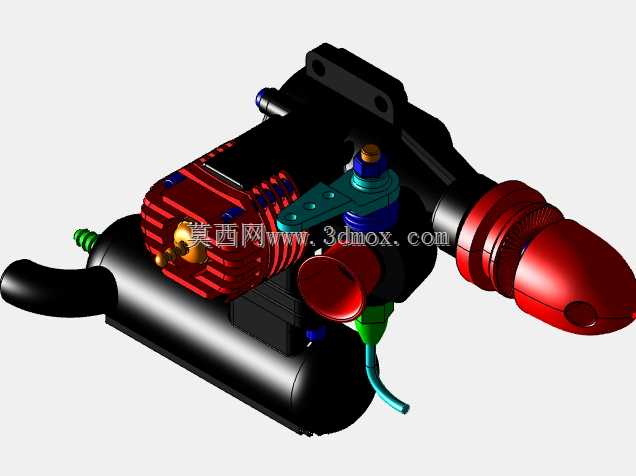

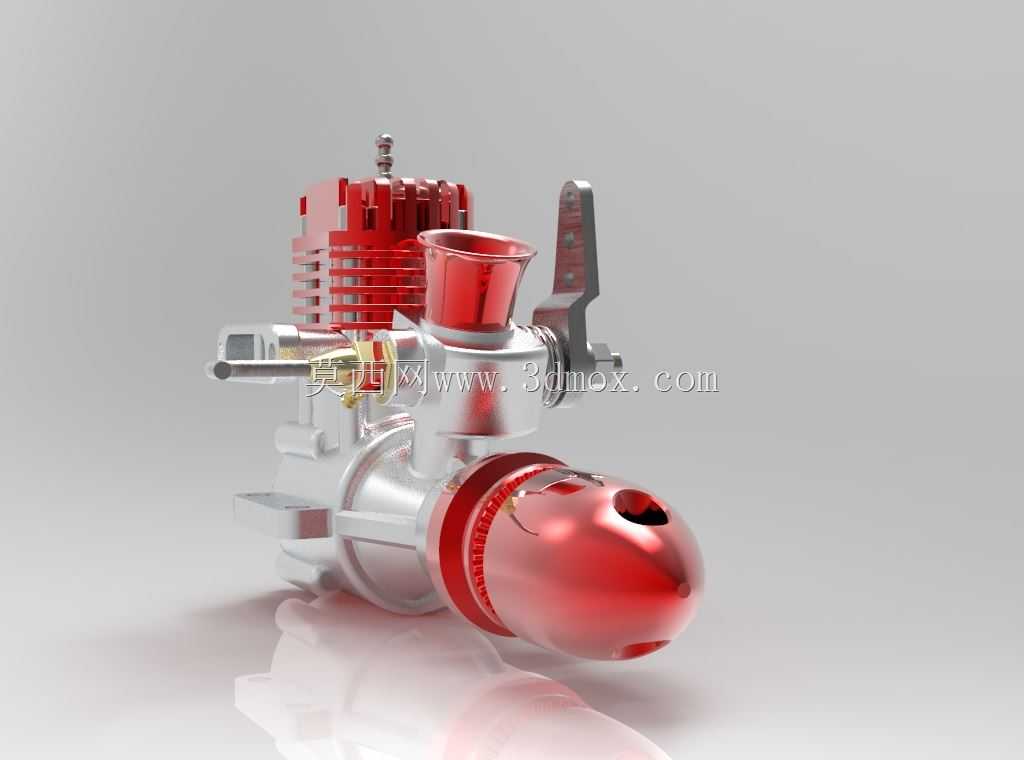

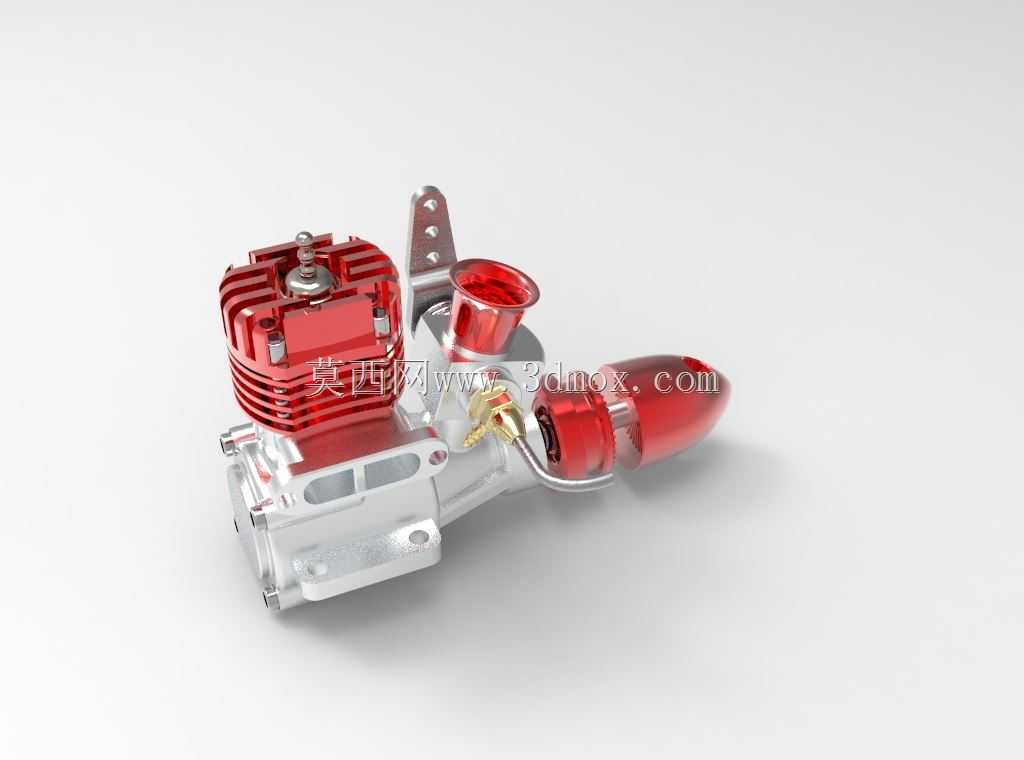

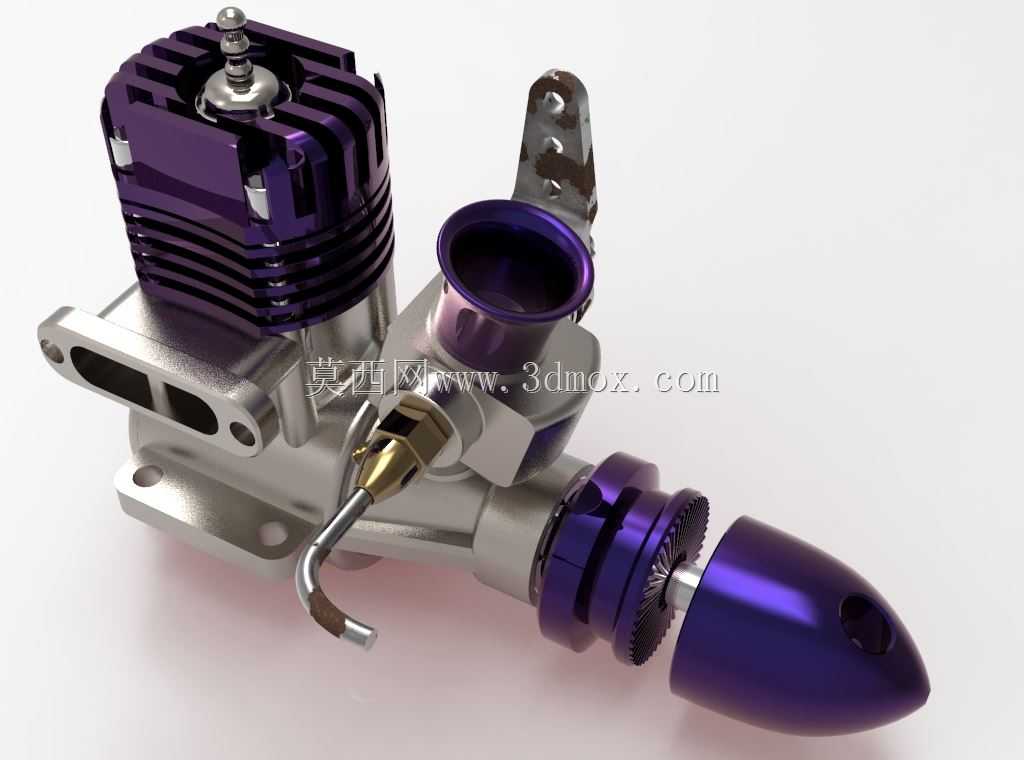

　　做小型动力配套结构设计时，最先要锚定的就是基座与缸体、排气组件的安装同轴度，这套单缸动力单元的基座采用一体化铸铝成型思路，缸体安装面预留0.02mm的铣削加工余量，适配红色散热鳍片缸体的定位销孔位，安装时无需额外加装调整垫片即可保证活塞运动轴线与曲轴输出端的垂直度偏差控制在0.015mm以内，避免长期运行出现偏磨拉缸的问题。从实际应用场景来看，这类小排量风冷动力单元常配套在小型航模、便携植保机械、迷你代步设备上，基座的延伸安装耳位特意做了加厚处理，三个固定孔位呈三角形分布，可直接适配多数通用机架的安装孔距，不需要额外做转接板设计，能大幅缩减配套设备的装配工序。

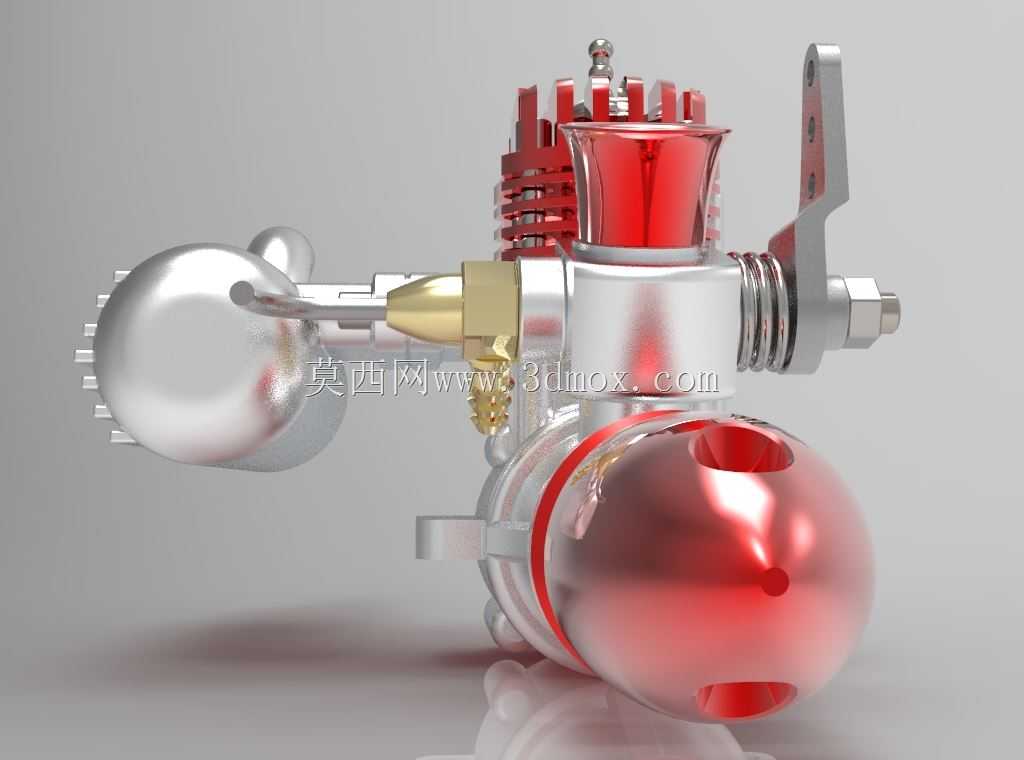

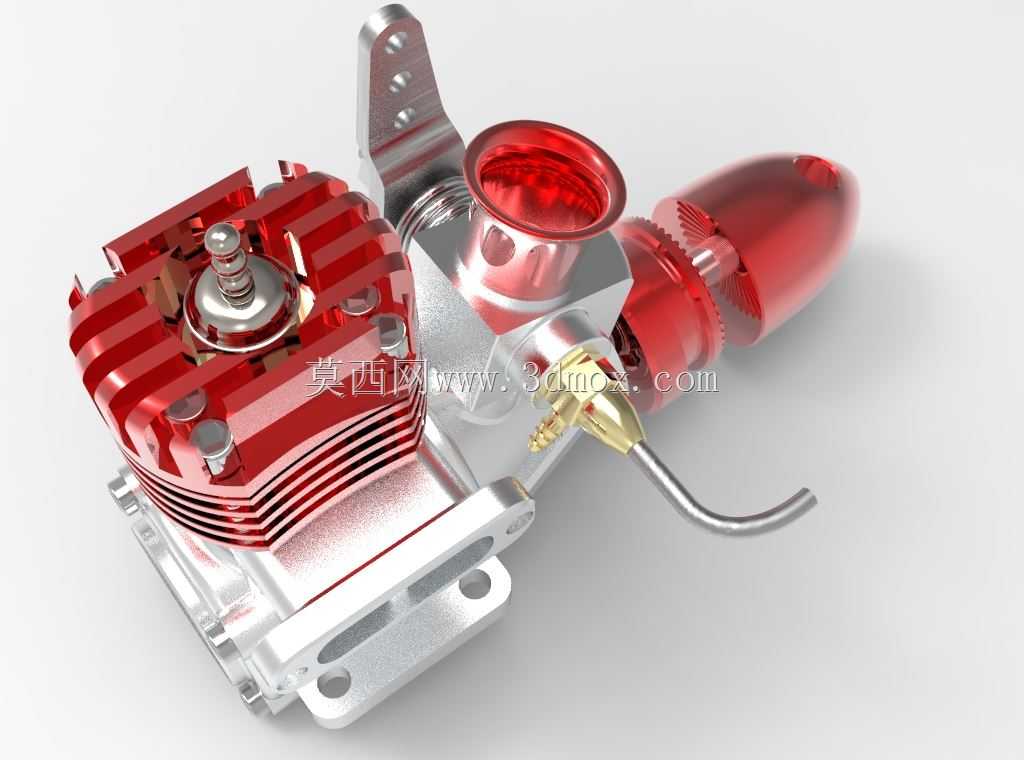

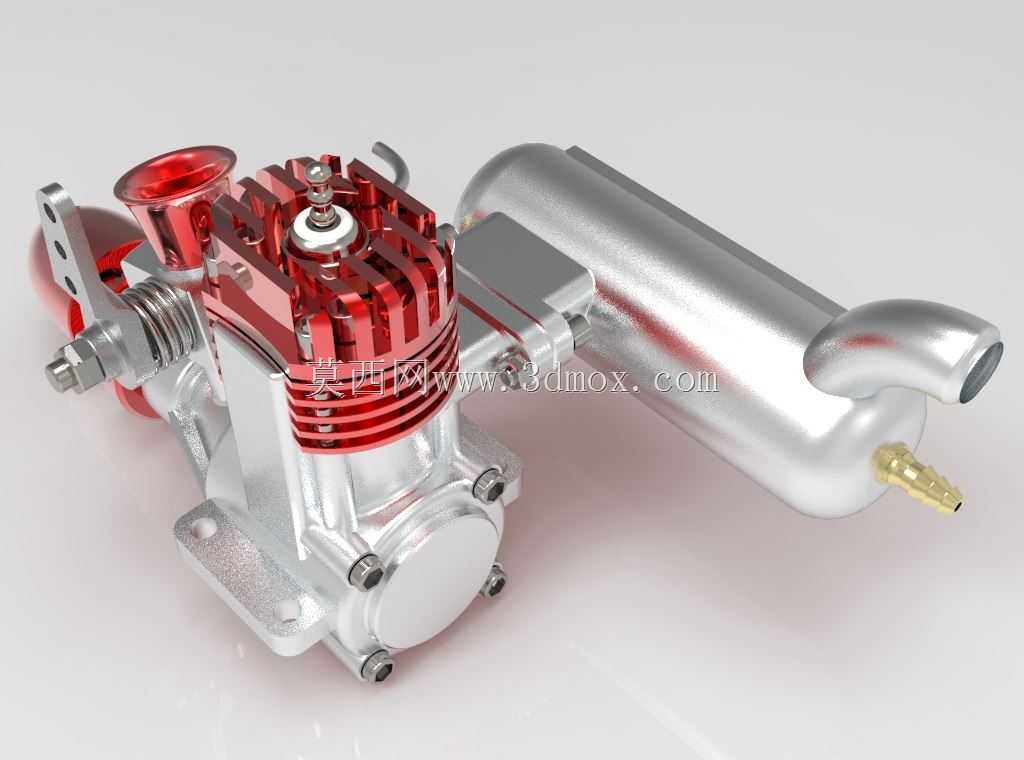

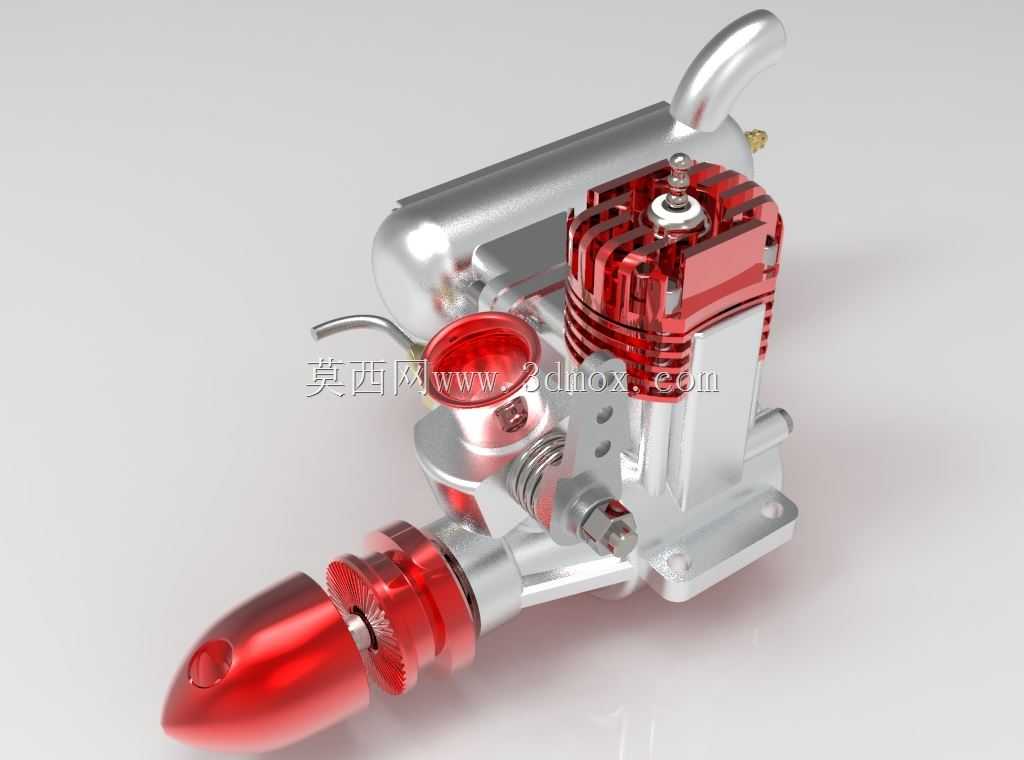

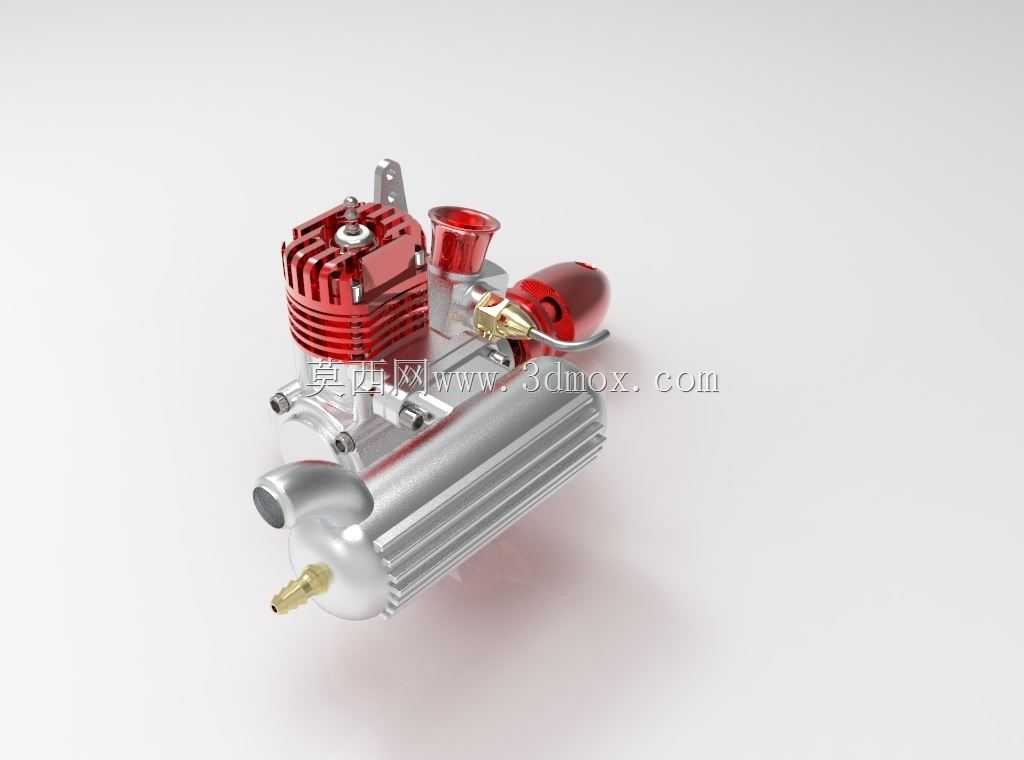

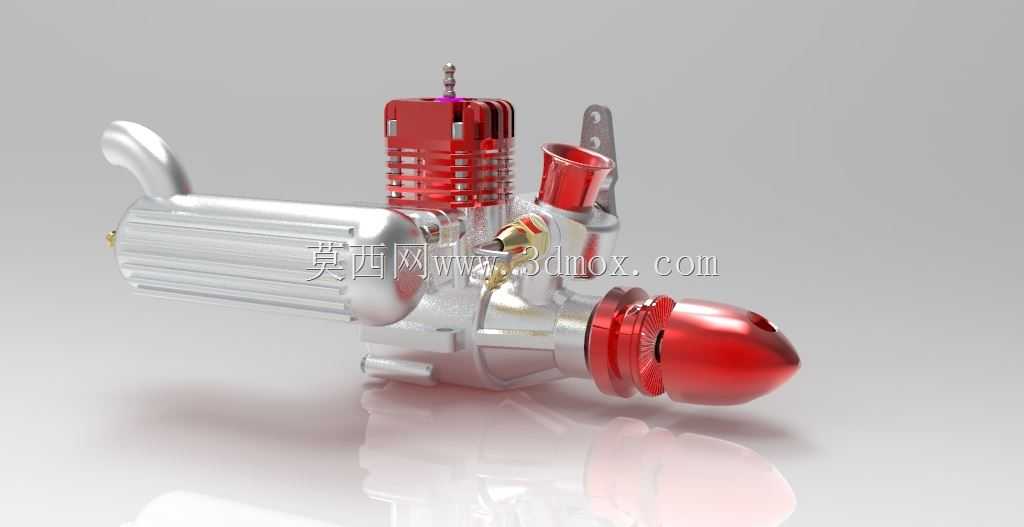

　　基座侧面集成的排气通道采用流线型渐扩结构，入口对接缸体排气口的位置做了圆弧过渡，避免排气气流出现直角折返造成的背压升高，排气出口处预留了消音器安装螺纹，可根据不同使用场景搭配不同长度的消音组件，出口端的黄铜接头既可以作为排气引出口，也可作为负压取气口，为配套的燃油供给系统提供稳定的负压信号。缸头部分的散热鳍片采用不等距排布，靠近燃烧室位置的鳍片间距更小、厚度更薄，能快速将燃烧室的高温传导出去，远离燃烧室的鳍片间距适当加大，减少高速气流通过时的风阻，同时降低整体结构重量，风冷通道的走向顺着基座安装后的迎风方向设计，设备向前行进时的自然气流可直接顺着鳍片间隙流过，不需要额外加装导风罩即可满足持续高转速运行的散热需求。

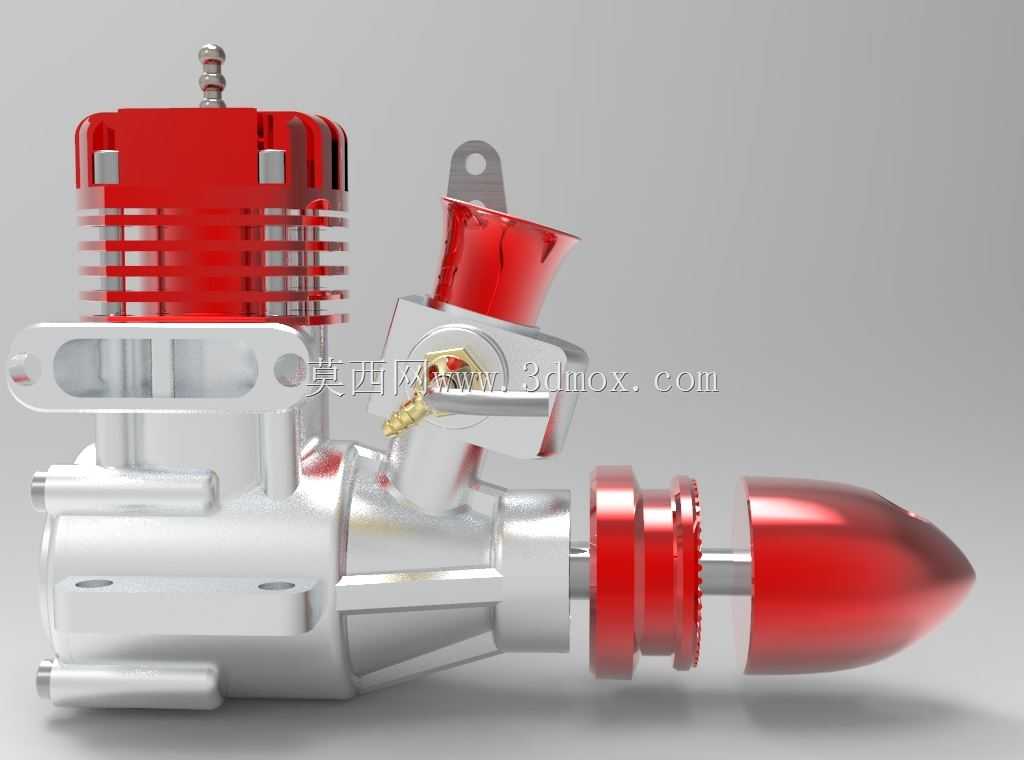

　　化油器安装位设置在缸体侧上方，与进气道的夹角控制在15度，既保证燃油混合气可以顺畅进入燃烧室，也避免化油器油面在设备倾斜运行时出现溢油问题，化油器与缸体之间的隔热垫安装位预留了1.5mm的凹槽，可直接嵌入标准厚度的隔热石棉垫，防止缸体高温传导到化油器造成气阻。点火模块的安装位在缸体后侧，与磁电机转子的间隙预设为0.3mm，安装时只需要拧紧固定螺丝即可保证点火间隙符合要求，不需要反复调整间隙，大幅降低后期维护的难度。

　　从安装边界来看，整套动力单元连同基座的最大宽度控制在120mm以内，总高度不超过110mm，曲轴输出端伸出基座端面的长度为18mm，输出轴直径为8mm，带标准键槽，可直接配套小型离合器、皮带轮或者齿轮组件，基座底部的安装平面平面度公差控制在0.02mm，安装到设备机架上时不会出现应力变形，所有外露的螺丝孔位都做了沉头处理，安装后螺丝端面不会突出安装面，避免与周边其他零部件发生干涉。油路接口设置在基座下部，采用倾斜角度设计，即使设备在30度倾斜状态下运行，燃油也能顺利进入油路，不会出现断油问题，回油通道直接集成在基座内部，不需要额外铺设回油管路，减少外接管路的数量，降低漏油风险。

　　在结构强度校核层面，基座的壁厚根据受力位置做了差异化设计，曲轴轴承安装位的壁厚达到8mm，可承受曲轴高速运转时的径向冲击力，安装耳位的壁厚为5mm，可承受设备运行时的振动载荷，非受力位置的壁厚控制在2.5mm，在保证整体结构强度的前提下尽可能降低自重，整套动力单元的净重控制在1.2kg以内，符合小型便携设备对动力单元的重量要求。散热鳍片的根部做了R2的圆角过渡，避免应力集中导致鳍片在振动环境下出现断裂，排气通道的内壁做了抛光处理，减少积碳附着，延长维护周期。

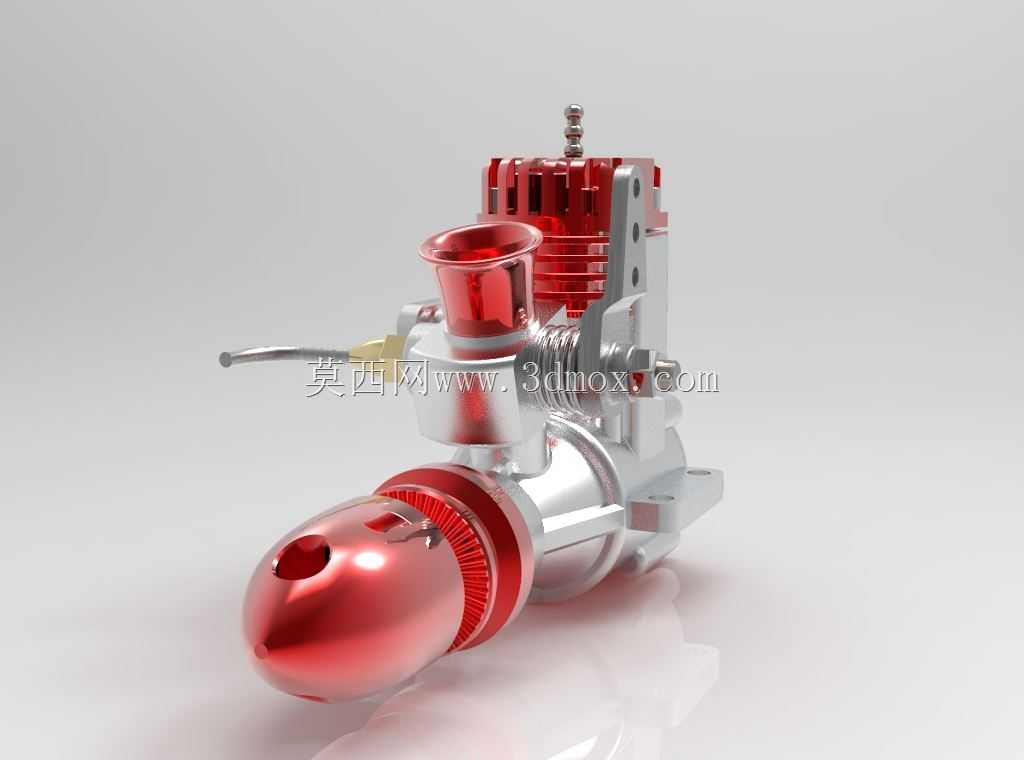

　　实际装配过程中，所有零部件的安装顺序都顺着基座的定位结构设计，曲轴组件从基座一端装入后，用卡簧固定轴承位置，缸体组件从上往下装入基座定位面，拧紧四个固定螺丝即可完成缸体部分的装配，不需要专用工装即可完成整机组装，后期维护拆解时也不会出现零部件错位的问题。进气口的红色风罩不仅起到导流作用，还能阻挡大颗粒杂物进入化油器，风罩采用快拆结构，只需要拧开一颗固定螺丝即可拆下，方便日常清理空滤组件。
