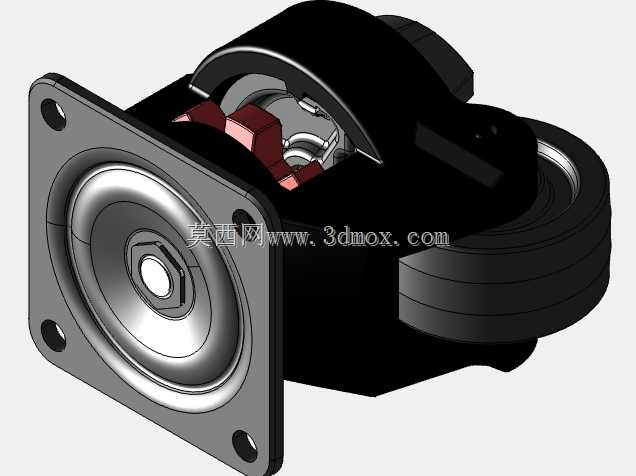

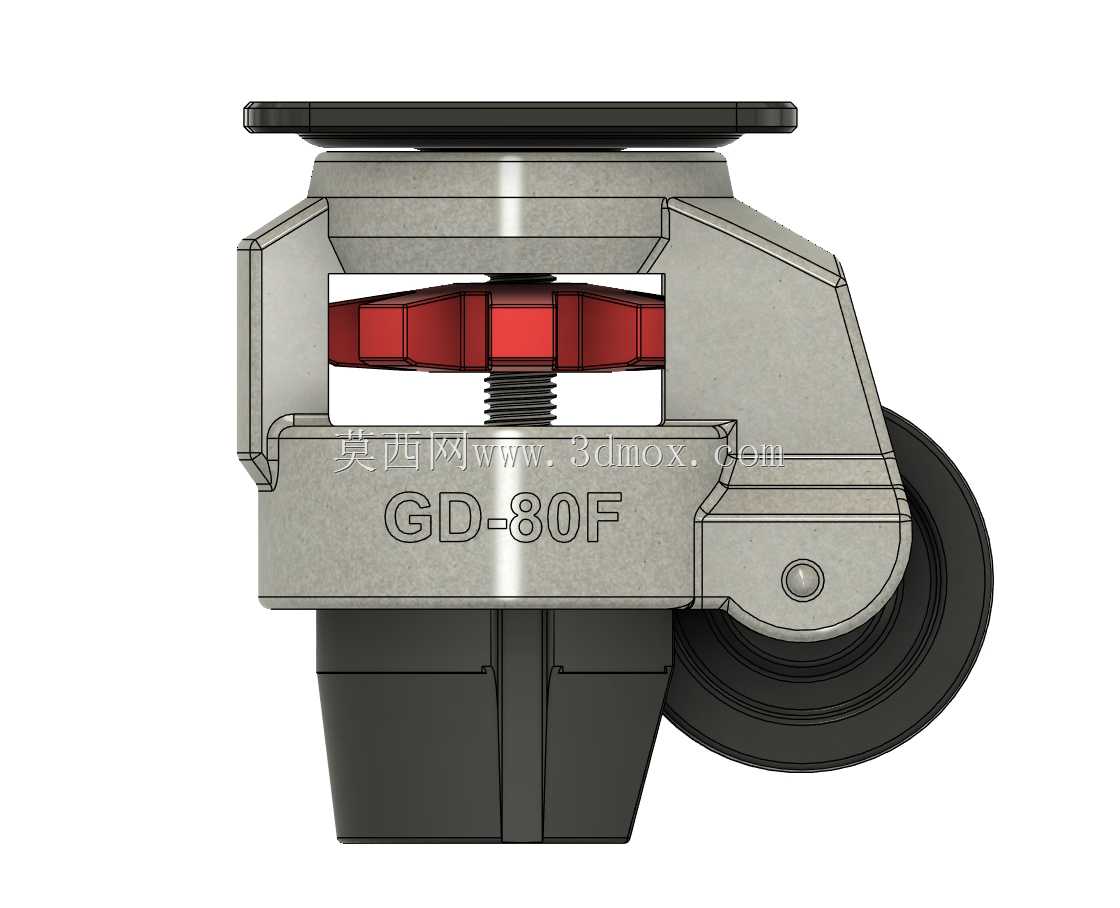

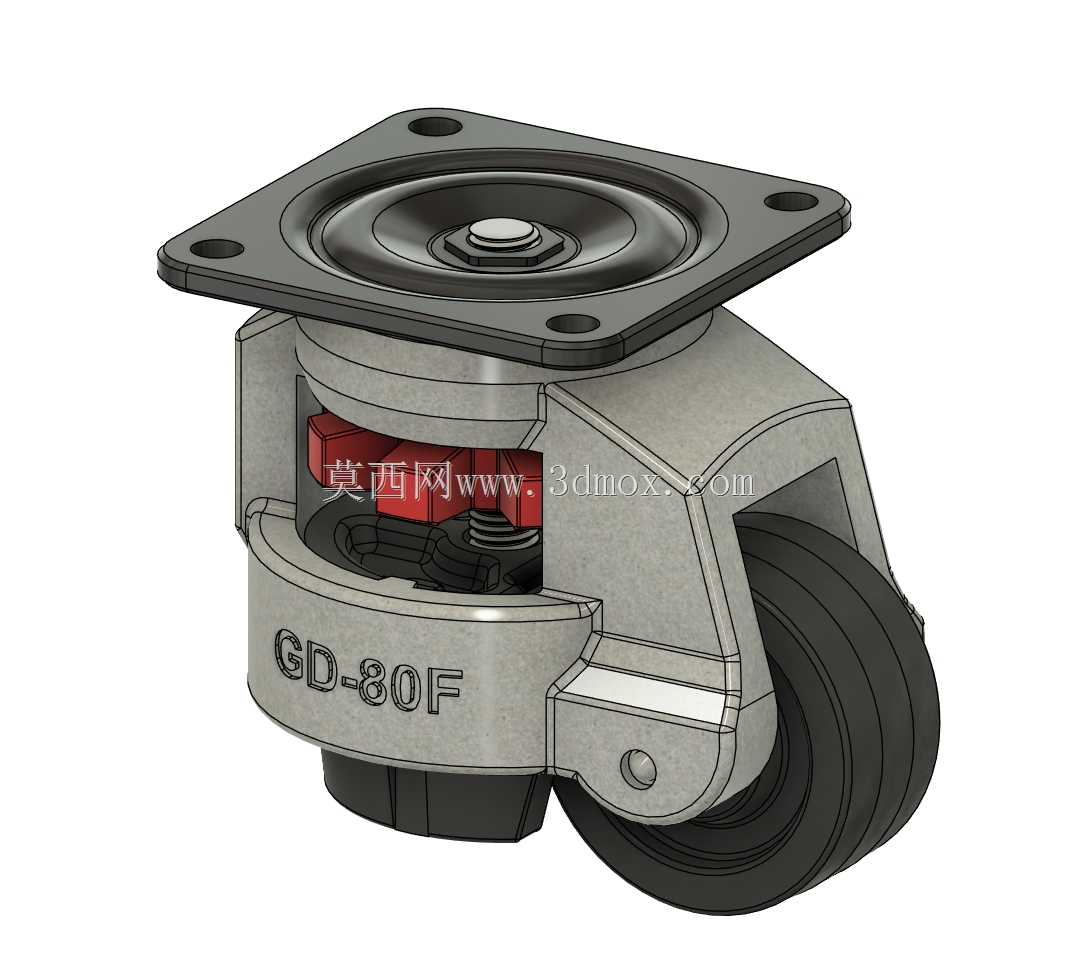

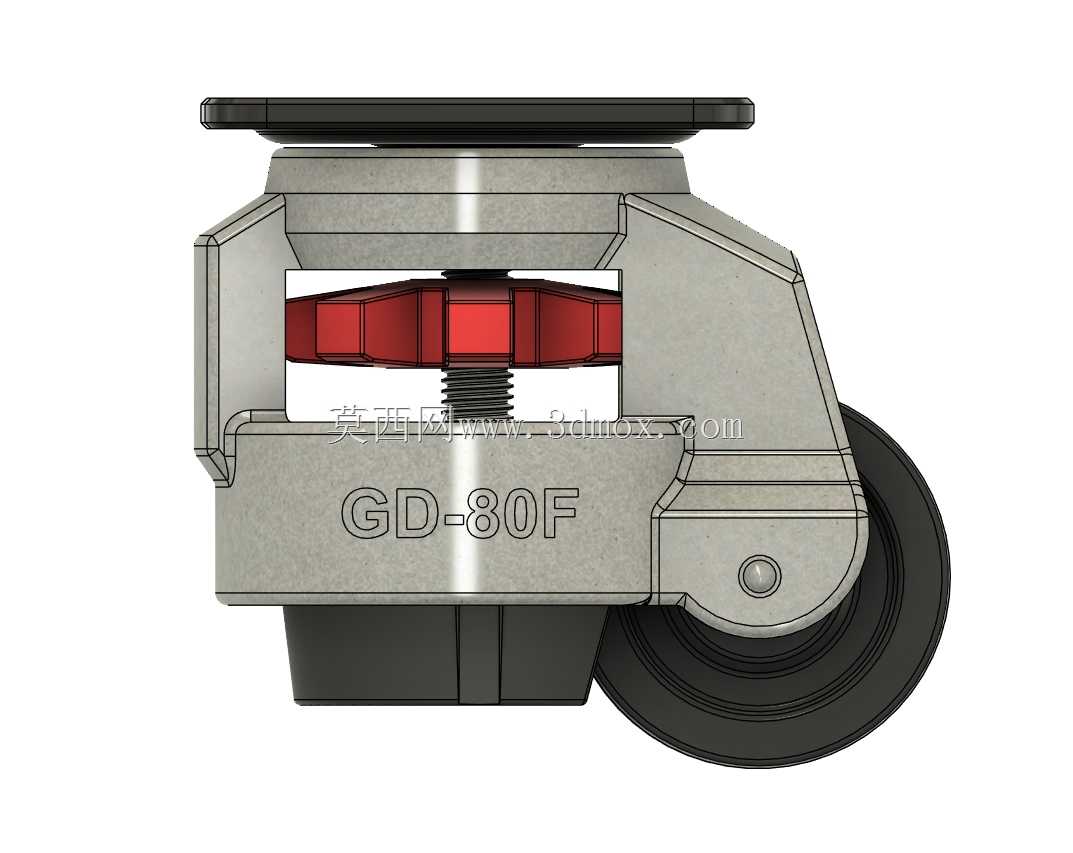

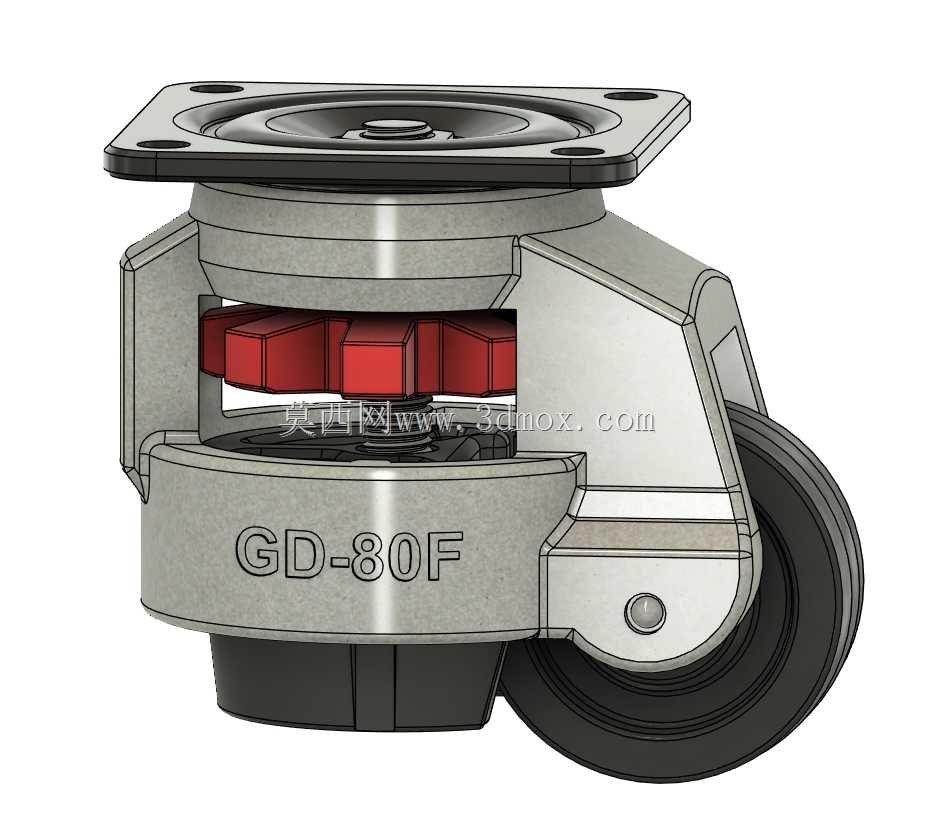

GD-80F重载水平调节支撑脚轮结构

　　在车间生产线布局调整、精密检测设备移位、重型工装台转位这类实际作业场景里，设备既要满足频繁移位的移动需求，又要在定位后达到无晃动的支撑刚性，常规的纯滚动脚轮往往难以兼顾两者——要么轮体承重后形变导致设备倾斜，要么支撑脚与脚轮切换操作繁琐，耽误产线调试进度，GD-80F水平脚轮正是针对这类矛盾点开发的一体化支撑移动部件。从实际选型适配角度看，这款脚轮单轮额定承重可达550公斤，四个一组搭配使用就能承载两吨级的重型设备，完全覆盖常见的工业工作台、电子检测机柜、中小型自动化组装工位、精密加工辅助台架的承重需求，不用额外搭配独立的支撑地脚，减少了设备底部的安装点位数量，也避免了地脚与脚轮安装位置干涉的问题。

　　从结构设计逻辑来看，这款脚轮采用了集成式的铝制外壳作为主体承载框架，铝制材质本身兼顾了结构强度与自重控制，不会给设备额外增加过多负载，外壳的一体成型结构减少了拼接缝隙，在车间多粉尘、少量切削液飞溅的环境下，能降低内部调节机构进屑卡滞的概率。底部的尼龙轮采用高阻尼配方，滚动过程中不会在环氧地坪、水磨石车间地面留下划痕，同时轮体的阻尼特性可以避免设备在轻微倾斜地面上出现自行滑移的问题，移位过程中推行阻力适中，不会出现轻载时推行发飘、重载时卡滞的情况。核心的调平机构采用了可升降的支撑脚垫结构，当设备移位到指定位置后，通过旋钮或者配套扳手转动调节结构，支撑脚垫会逐步下降接触地面，持续转动调节就会将整个轮体抬离地面，此时设备的全部重量由底部的橡胶防滑脚垫承载，脚垫与地面的接触面积远大于轮体接触线，能大幅降低单位面积压强，避免压伤地面，同时橡胶材质的阻尼特性可以吸收设备运行过程中产生的微小振动，比如检测仪器运行时的内部振动、小型加工工位的切削振动，都能通过脚垫缓冲，不会出现共振移位的问题。

　　从安装边界来看，这款脚轮顶部采用标准方形法兰安装面，四个安装孔位的孔距符合通用福马轮的安装尺寸规范，不管是铝型材框架的设备底部，还是方管焊接的机架底部，都可以直接通过螺栓固定，不需要额外做转接板，法兰盘的厚度经过强度校核，在满负载状态下不会出现法兰变形导致的脚轮倾斜问题。整体结构的垂直高度在调平行程的中间位置时，与同级别承重的常规脚轮加独立地脚的总高度接近，不会过多抬升设备的整体重心，避免设备重心过高带来的侧翻风险，调平行程的范围可以覆盖地面3到5毫米的高度差，普通车间地面的不平整度都可以通过四个脚轮的独立调节完成设备水平校准，不需要额外垫铜皮或者垫片。

　　在实际建模还原这款脚轮的时候，需要重点注意内部调节齿轮与升降螺杆的配合间隙，铝制外壳的内部加强筋位置不能随意简化，否则会影响结构强度仿真的准确性，轮体与支架的铰接轴位置要保留合理的转动间隙，模拟实际使用中的轮体转动自由度，支撑脚垫底部的橡胶层要做防滑纹理的还原，方便后续做设备摆放的静力学仿真时，准确模拟脚垫与地面的摩擦系数。很多设计人员在做设备底部布局的时候，容易忽略脚轮调平过程中支撑脚垫下降的最大外伸尺寸，导致脚垫下降时碰到设备底部的其他走线或者安装件，建模时要把调平到最低位置的脚垫边界做出来，预留足够的安全间隙，同时轮体转动时的最大外摆轮廓也要做干涉检查，避免推行过程中轮体刮到设备侧面的护板或者管线。

　　这款脚轮的紧凑结构设计把移动功能和支撑功能整合在同一个安装点位上，相比传统脚轮加独立地脚的方案，能减少设备底部的零件数量，装配时不用分别调整脚轮和地脚的高度，整体装配效率能提升近40%，对于批量生产的标准设备来说，能有效降低装配工时成本。在长期使用的可靠性方面，铝制外壳的表面做了硬质氧化处理，在车间潮湿环境下也不会出现锈蚀卡滞的问题，内部调节螺杆采用钢制材质，表面做发黑防锈处理，频繁调节也不会出现螺纹滑牙的问题，尼龙轮的轴承位置自带防尘密封圈，能阻挡车间的粉尘进入轴承内部，延长轮体的滚动使用寿命，减少日常维护的工作量。
