模块化轮式装甲雷达搭载平台结构

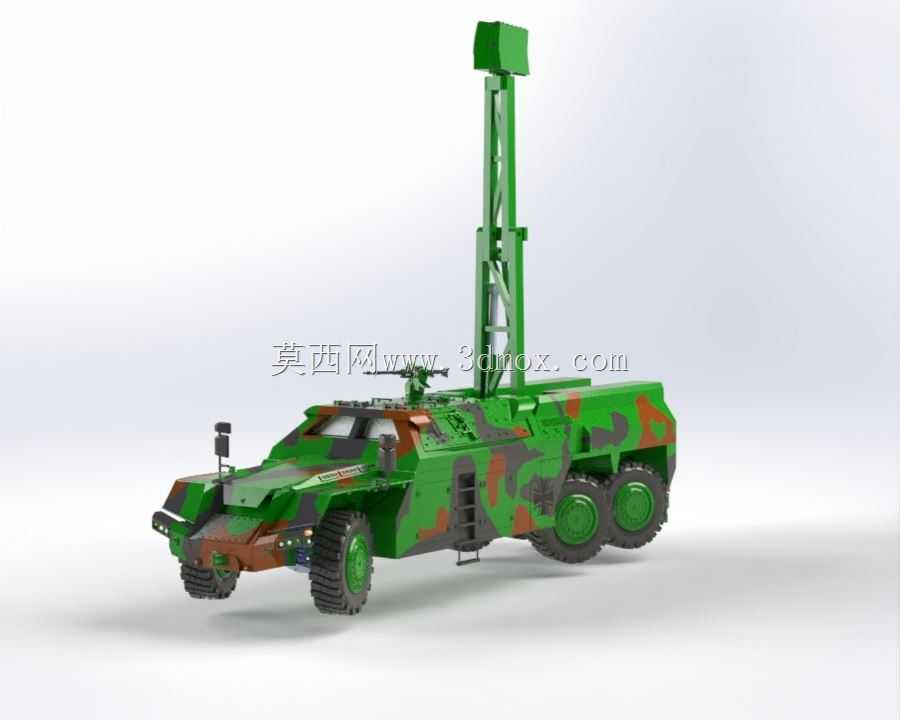

　　该轮式装甲通用平台的设计核心围绕模块化任务载荷适配展开，区别于传统单一功能军用车辆的固定构型，底盘预留了标准化的机械安装接口、电气通讯总线与动力输出端口，可根据任务需求快速更换雷达、侦察、指挥、火力打击等不同上装模块，无需对底盘主体结构进行大规模改动，大幅缩短任务转换周期与战场维护成本。从结构布局来看，整车采用6×6全轮驱动构型，兼顾公路机动能力与非铺装路面的通过性，车身装甲采用倾斜式多面体设计，在控制整车重量的前提下优化防弹外形，降低轻武器与破片的侵彻概率，车身侧面预留登车梯与观察窗，顶部设置武器站安装位，可适配小口径机枪或自动榴弹发射器作为自卫火力。

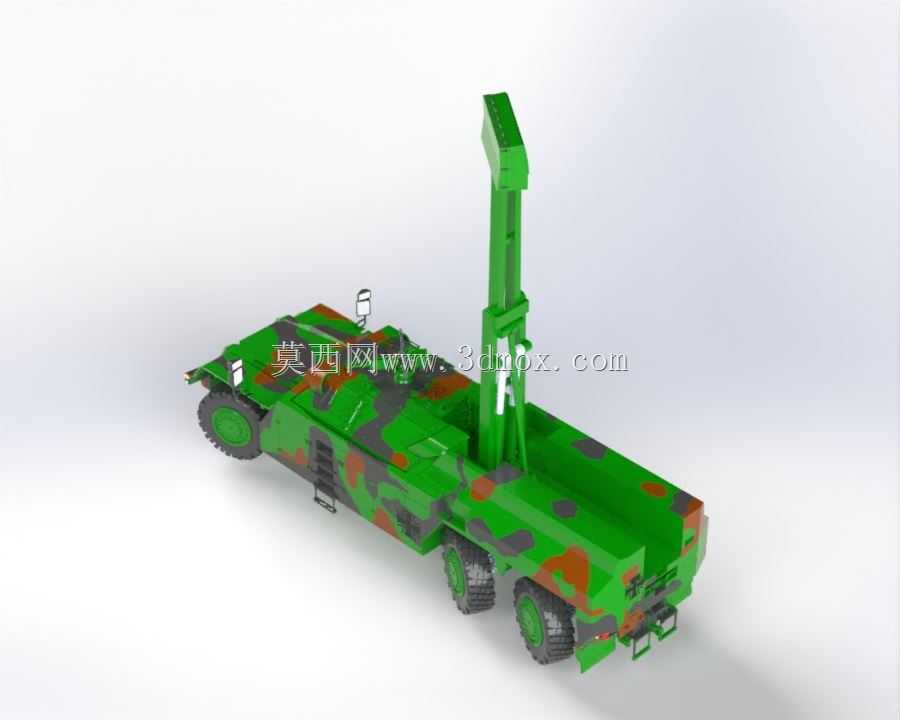

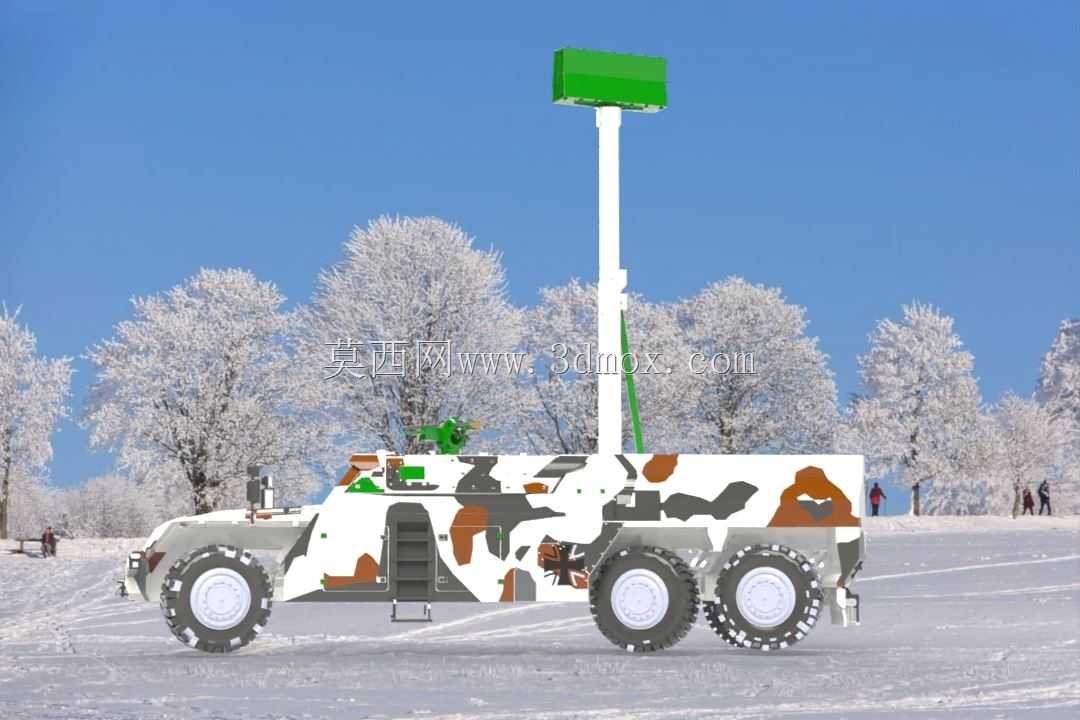

　　本次搭载的雷达模块采用可倒伏升降桅杆结构，桅杆主体为桁架式镂空设计，在保证结构刚度、满足风载下形位公差要求的同时，尽可能降低自身重量，减少对底盘重心的影响；桅杆完全升起后可将雷达天线抬升至足够高度，规避地面杂波与地形遮挡，提升对低空慢速目标、地面移动目标的探测距离与精度，倒伏状态下桅杆与天线完全收纳于车身顶部的预留舱位，不会超出整车外廓尺寸，满足公路、铁路运输的限界要求，也可降低行军状态下的被识别概率。在安装边界设计上，上装模块与底盘的连接采用标准化快锁机构，定位销与锁止点的位置公差控制在毫米级，保证模块更换后的重复定位精度，避免雷达等精密载荷因安装偏差影响探测精度；电气接口采用防水防尘的军用标准连接器，可在雨天、沙尘环境下正常插拔连接，动力系统预留的功率冗余可同时满足底盘行驶、雷达运转、车载电子设备供电的需求，无需额外加装辅助动力单元，减少整车的故障点。

　　从实际应用场景来看，该平台可配属野战防空分队承担低空补盲雷达任务，伴随装甲集群行进过程中实时探测来袭的低空飞行器、制导武器，为防空火力提供目标指引；也可搭载战场侦察雷达，部署在前沿阵地执行地面活动目标监视任务，探测敌方车辆、人员的移动轨迹，为指挥决策提供实时态势数据；模块化设计还允许同一底盘在不同任务场景下切换载荷，比如撤收雷达模块后更换为指挥通信模块即可作为前沿机动指挥站使用，提升装备的利用效率，降低部队的装备采购与后勤保障压力。

　　底盘的悬挂系统采用独立悬挂设计，可根据不同载荷重量调整悬挂刚度，在搭载重型雷达上装时依然能保持良好的行驶平顺性，避免精密电子设备因长时间颠簸出现故障；车身内部的舱室划分兼顾乘员空间与设备安装空间，雷达的信号处理单元、数据传输设备均采用减震机架安装，与车身主体结构之间设置减震垫，过滤行驶过程中的高频振动，保证电子设备的运行稳定性。桅杆的升降机构采用电动液压驱动，设置多道机械锁止位置，可根据任务需求将天线固定在不同高度，升降过程设置行程限位与过载保护，避免极端操作导致结构损坏，天线罩采用透波率高、抗冲击性强的复合材料制作，可承受飞行碎片与极端温度的影响，保证雷达天线在复杂战场环境下正常工作。
