猎豹式自行高炮履带防空装备结构

　　该装备属于履带式近程野战防空平台，主要用于伴随装甲集群行进，在进攻轴线、集结地域、渡口、指挥所和后勤通道上空形成低空拦截火力。与固定阵地防空武器相比，其核心价值在于将搜索雷达、跟踪雷达、火控解算、双管自动炮和履带承载平台集成在同一车体上，使防空单元能够随机械化部队快速转移，并在短停或行进间完成对低空目标的捕获、跟踪与射击。装备面对的典型目标包括低空突防飞机、武装直升机、无人机以及部分近程巡航目标，因此炮塔回转速度、火炮俯仰响应、雷达搜索范围和弹药供送连续性都是结构布置中必须优先考虑的因素。

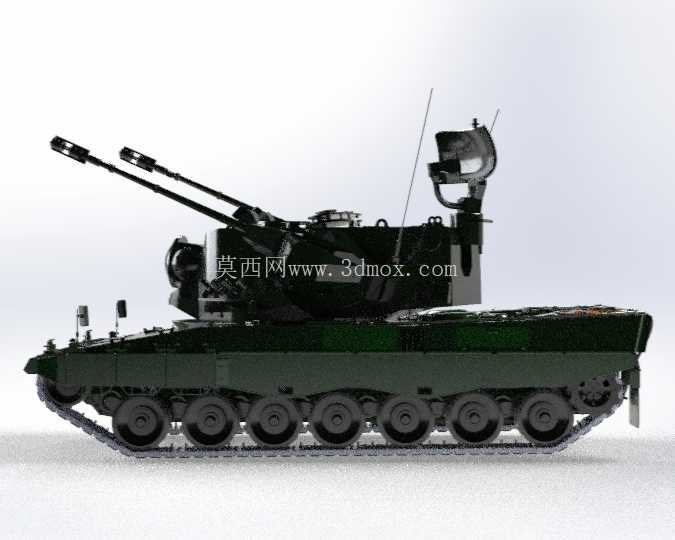

　　从总体布置看，车体沿用成熟履带装甲底盘，动力、传动、行走和悬挂部分承担高速越野与战场机动任务，上部炮塔则集中布置探测、火控和武器系统。履带接地长度、负重轮排布和扭杆悬挂空间决定了整车通过壕沟、起伏地和泥泞路面的能力；炮塔座圈直径、战斗室开口和尾舱轮廓又反过来约束底盘顶板加强结构。建模时需要把底盘上甲板、翼子板、侧裙板、牵引挂点、灯具和储物箱等外部边界统一处理，避免炮塔在最大回转角、火炮在高低极限位置时与车体附件发生干涉。

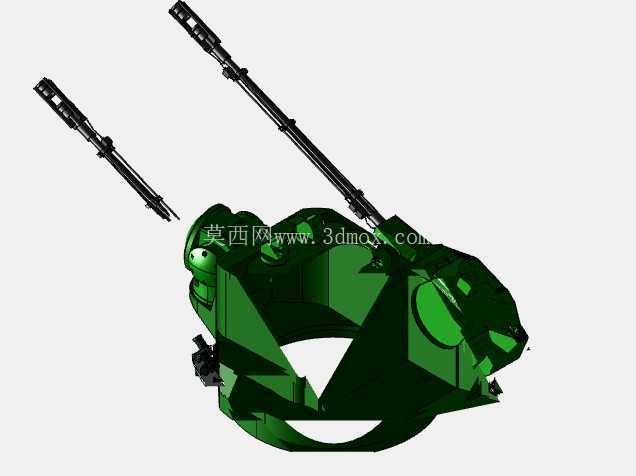

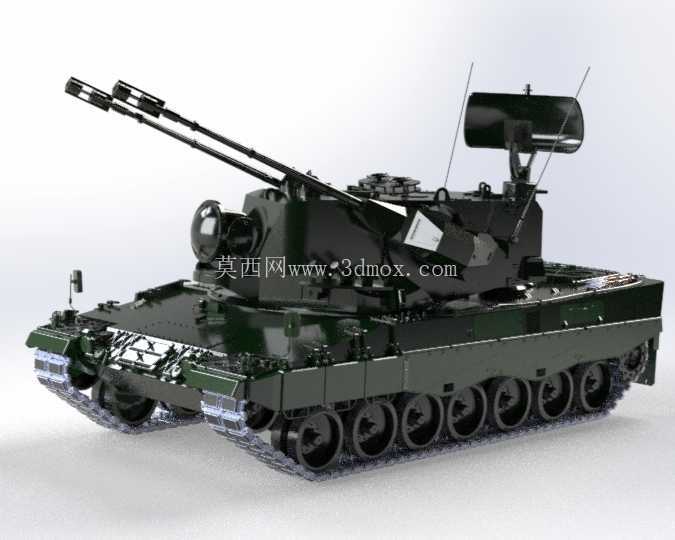

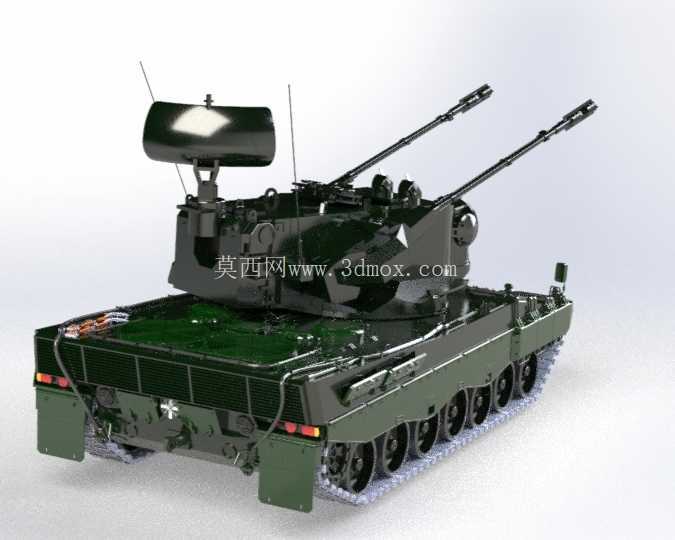

　　炮塔部分是该装备识别特征最明显的区域。后部安装大型搜索雷达装置，前方和侧面布置跟踪探测设备，顶部设有天线、舱盖、观瞄镜和通信杆，双管自动炮并列布置在炮塔前方。两根炮管平行伸出，炮口制退器、抽烟装置、身管护套和摇架结构均需按实际装配关系分层建立。火炮俯仰时，摇架围绕耳轴转动，供弹机、弹箱、排弹导板和炮塔尾舱之间要保留足够运动空间；炮塔进行360度周向旋转时，雷达天线、炮管和乘员舱盖还需校核与底盘护栏、储物筒、天线基座的最小间隙。

　　实际作战流程中，搜索雷达先对周边空域进行连续扫描，发现目标后由跟踪系统获取方位、高低角和距离参数，火控计算机结合车体姿态、风速、弹道和目标运动趋势解算射击诸元，随后驱动炮塔和火炮指向提前位置。双管火炮以高射速形成密集弹幕，适合拦截速度快、暴露时间短的低空目标。为保证持续作战，炮塔内需布置弹药输送通道、乘员站位、观察设备和电气线缆，外部则保留检修口、扶手、踏板和吊环。结构设计不能只追求外观完整，还要体现武器系统从探测、跟踪、瞄准到供弹、击发、排壳的逻辑关系。

　　外形尺寸方面，整车长度由炮管前伸状态、车体首上装甲和尾部动力舱轮廓共同决定；宽度受履带外缘、侧裙板和运输限界约束；高度则包括雷达天线升起状态、炮塔顶部设备和炮管高仰角状态。铁路平车运输、公路拖车转运和库房停放时，通常需要关注天线回转半径、炮管固定位置以及炮塔锁定姿态。野战使用中，车辆进入发射阵地后会放下支撑或采取短停射击方式，履带接地面积提供稳定承载，底盘悬挂吸收行驶冲击，炮塔和火控设备则通过隔振安装降低越野振动对精密部件的影响。

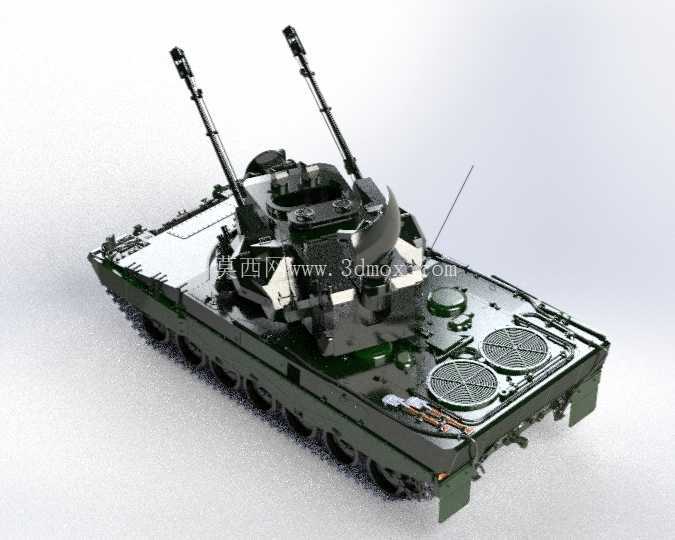

　　建模表达上，可将模型拆分为底盘、行走机构、动力舱盖板、炮塔壳体、雷达天线、双管火炮、供弹系统、观瞄设备和外饰附件若干层级。负重轮、主动轮、诱导轮、托带轮和履带板应保持节距与包络关系一致；炮塔侧面的检修门、散热格栅、光学窗口、烟幕弹发射器和扶手应贴合壳体曲面；雷达罩、天线支架和炮管护套则需要体现薄壁件与回转件的不同结构特征。对于结构设计人员，该模型可用于装甲车辆总体布置校核、防空武器站外形方案展示、炮塔干涉检查和教学演示；对于装备选型人员，可通过模型直观看出低空防空系统在机动平台上的集成方式，以及探测设备、火力系统和底盘承载之间的空间平衡关系。
