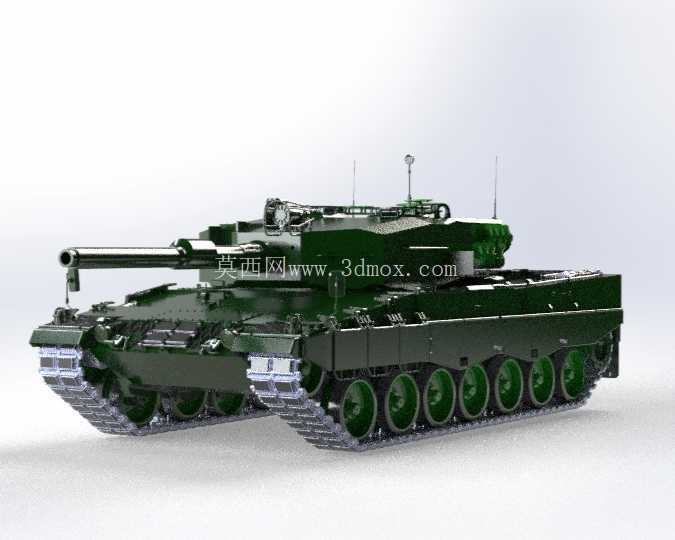

豹2A0主战坦克全结构三维数模

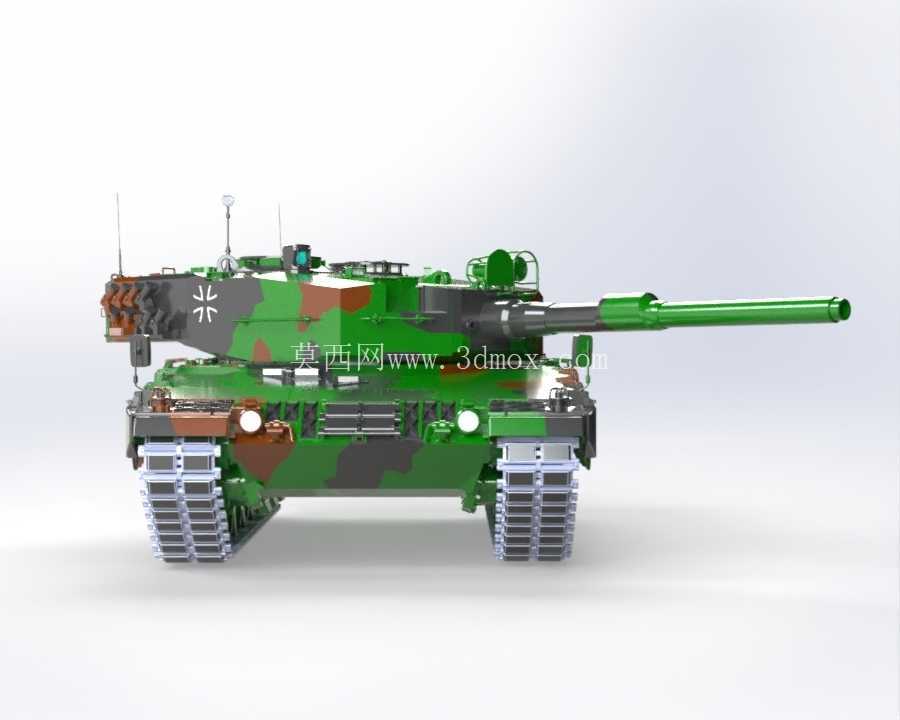

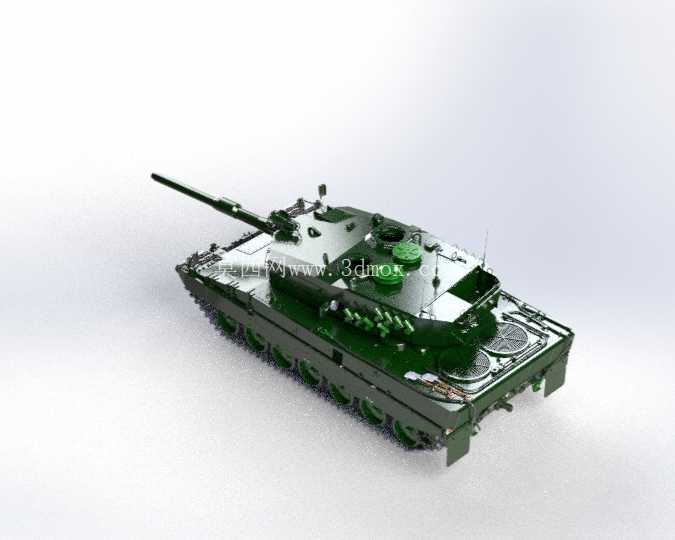

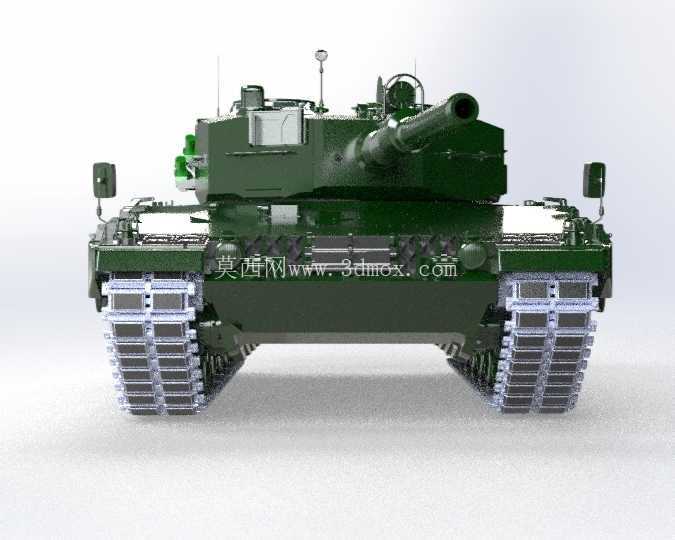

　　履带式装甲车辆的三维结构搭建，核心难点并不在外观曲面的还原，而在于行走系统、炮塔回转部分、车体承载结构三者之间的空间干涉校核与装配逻辑梳理。这套豹2A0主战坦克数模完整呈现了量产初期版本的整车布局，区别于后续A1改型附加炮塔的构型特征，车体首上装甲的倾斜角度、炮塔侧面的轮廓折线、履带板的排布节距都按照实车测绘比例进行还原，可直接用于装甲车辆结构教学、装备构型展示、战术仿真场景搭建以及履带式重载车辆的行走机构原理验证工作。

　　从实际工程应用场景来看，该数模可支撑三类工作：其一为军用装备仿真演示场景，整车外形精度满足视景仿真、虚拟演训画面的渲染需求，炮塔、炮管、主动轮、负重轮等活动部件均保留独立装配层级，可直接绑定运动轴系，完成炮塔旋转、火炮俯仰、履带行进等动作的动画制作；其二为履带式重载行走机构的设计参考，豹2系列坦克采用的扭杆悬挂搭配七对负重轮的布局，是大重量履带车辆平衡越野通过性与行驶平顺性的经典方案，数模中每一组负重轮的摆臂行程、扭杆安装位置、履带板的啮合齿形都清晰可查，设计工程机械履带底盘、特种越野履带平台时，可直接参考其负重轮排布密度、悬挂行程分配比例，规避重载下履带脱齿、负重轮载荷分布不均的问题；其三为装甲装备结构科普与教具开发，拆分后的车体、炮塔、动力舱轮廓、行走总成可用于制作剖面展示模型、3D打印实体教具，直观呈现主战坦克的整体构型逻辑。

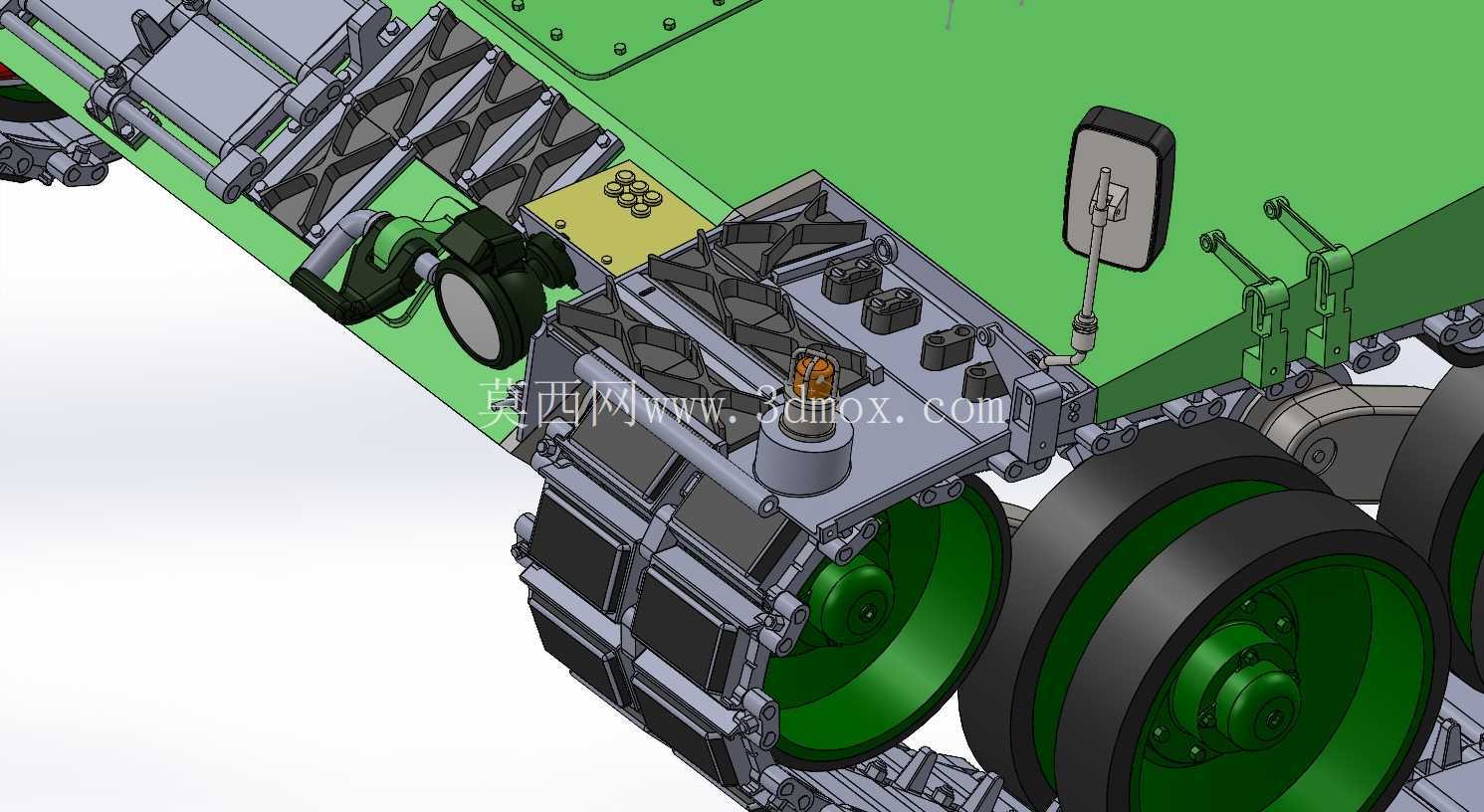

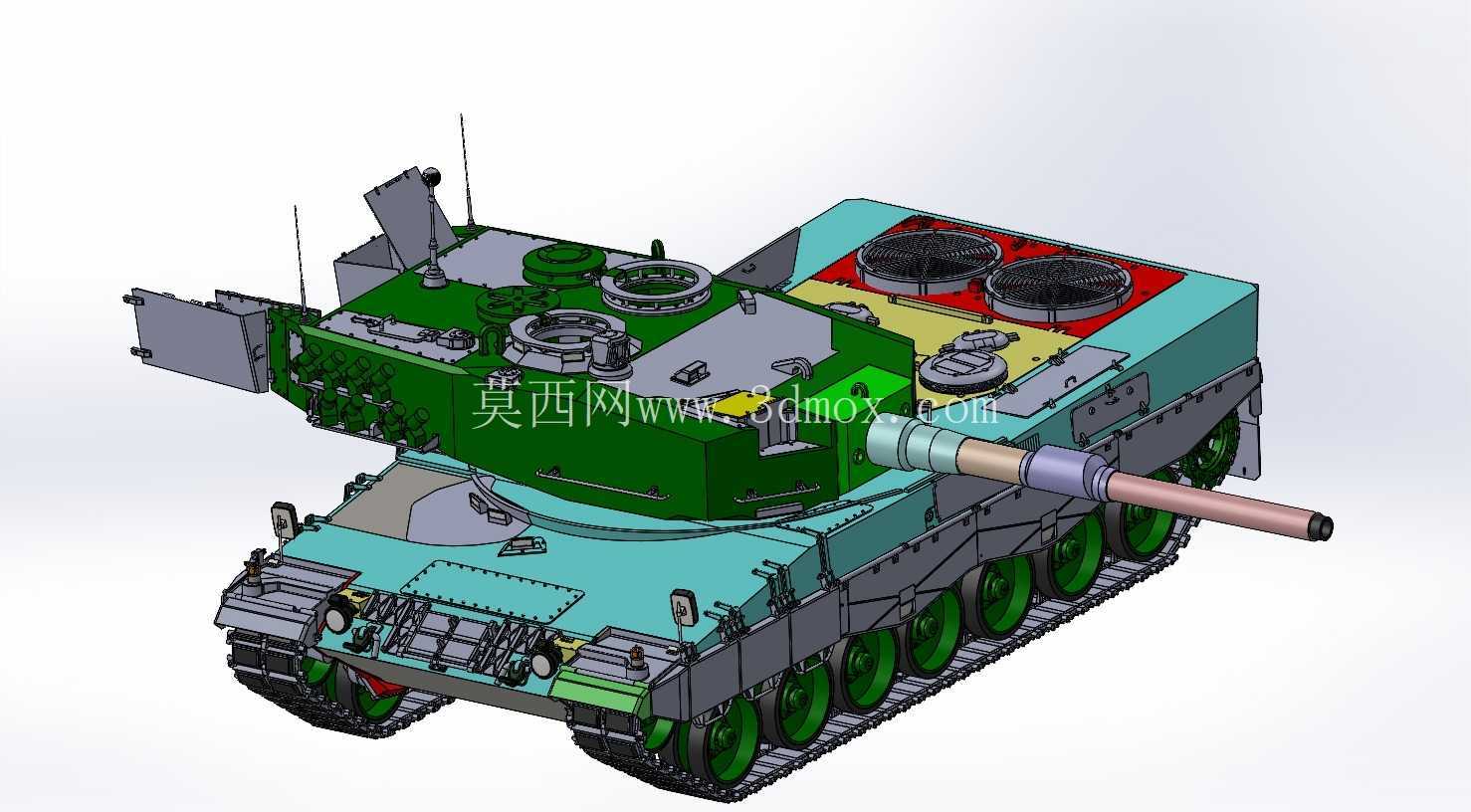

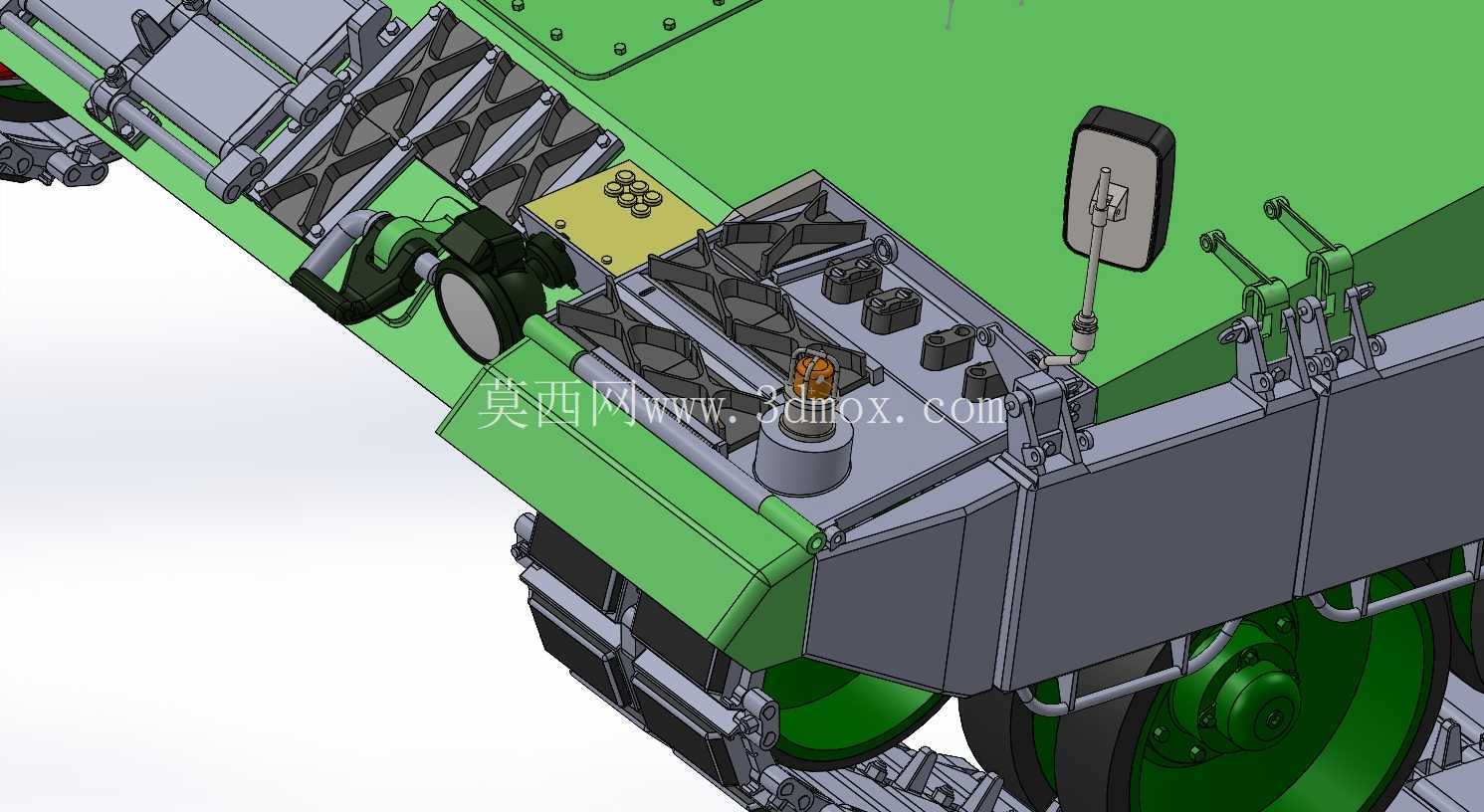

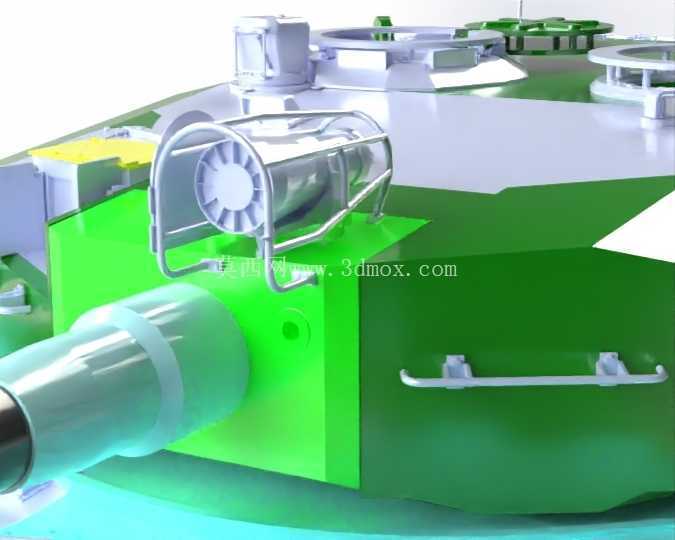

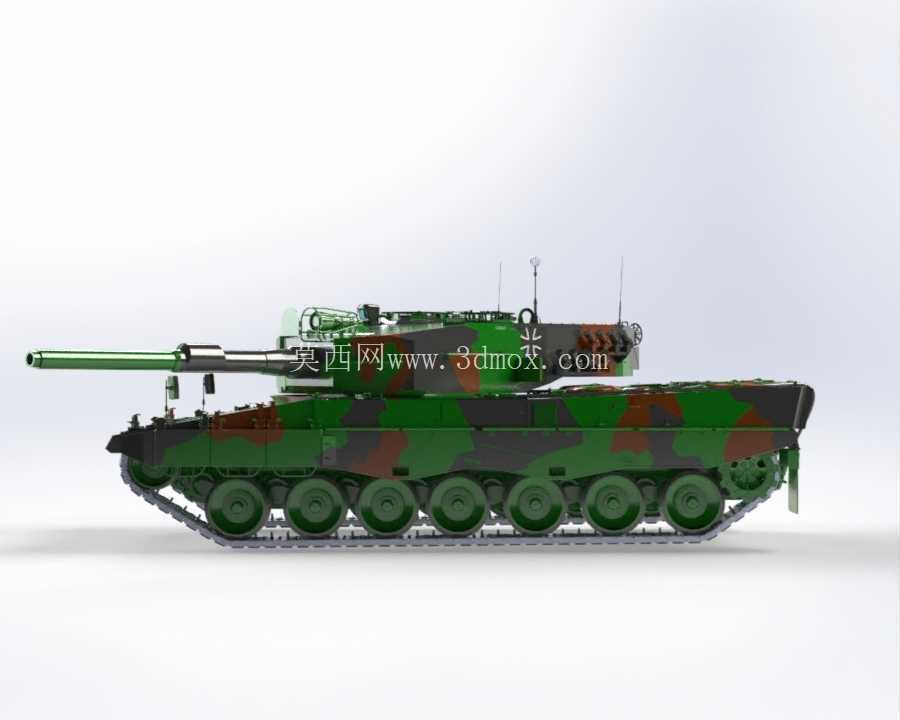

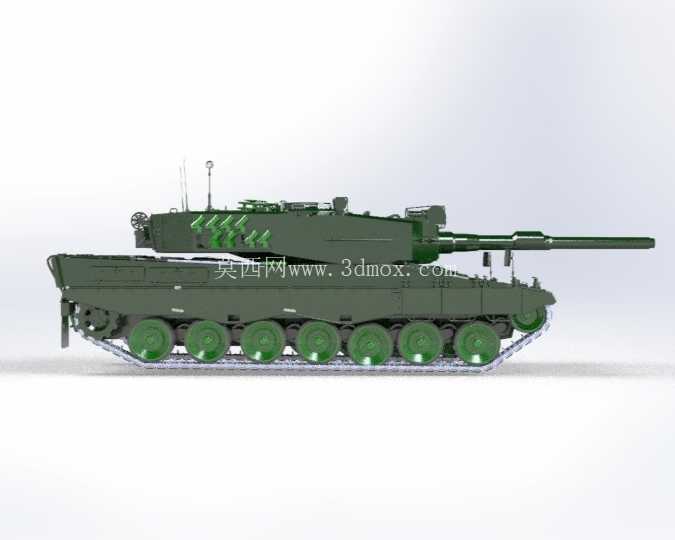

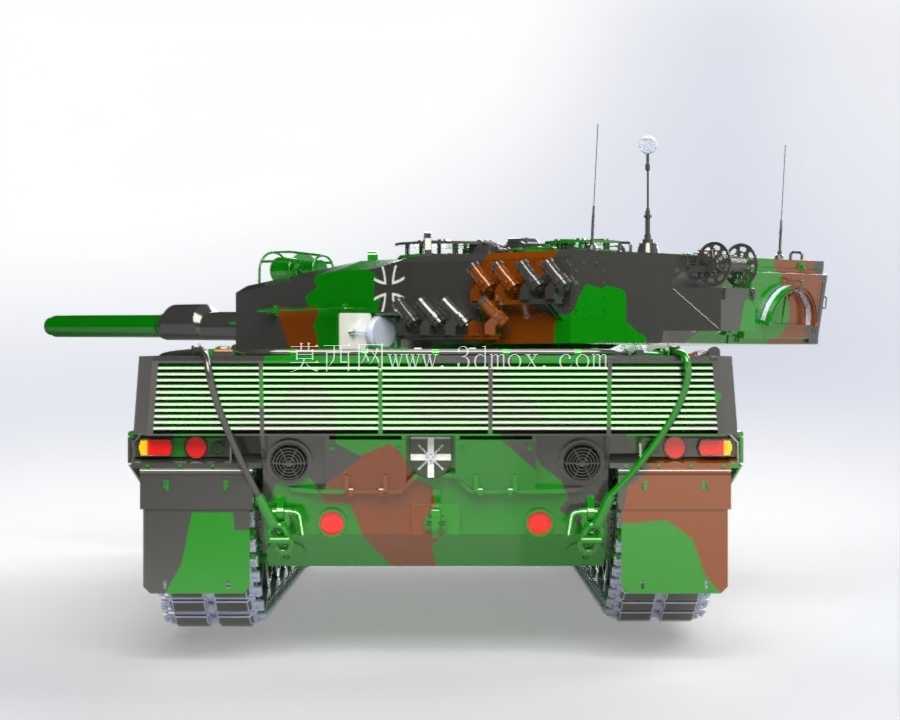

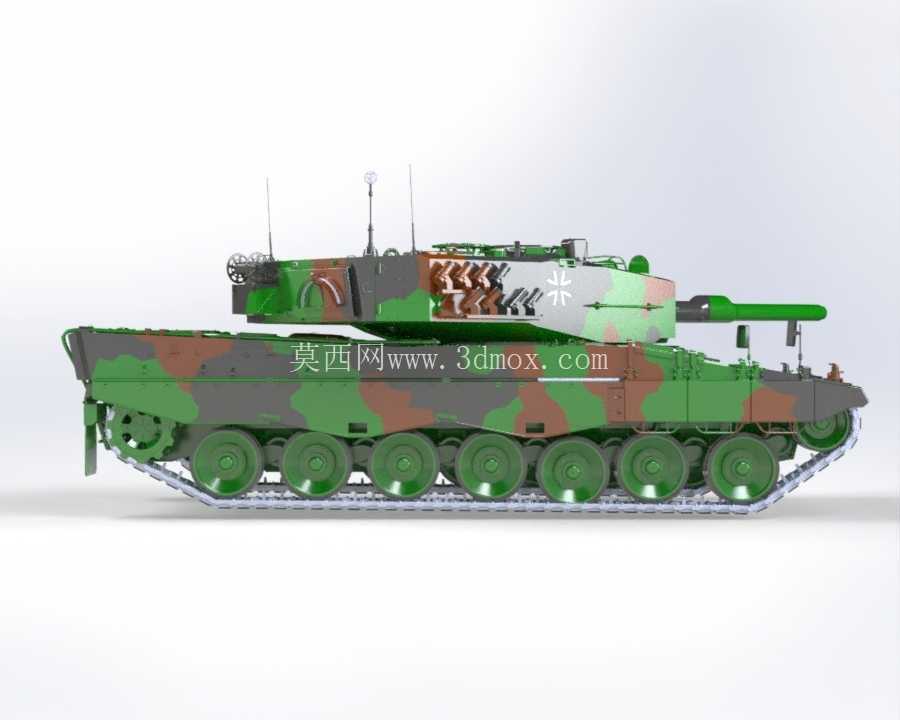

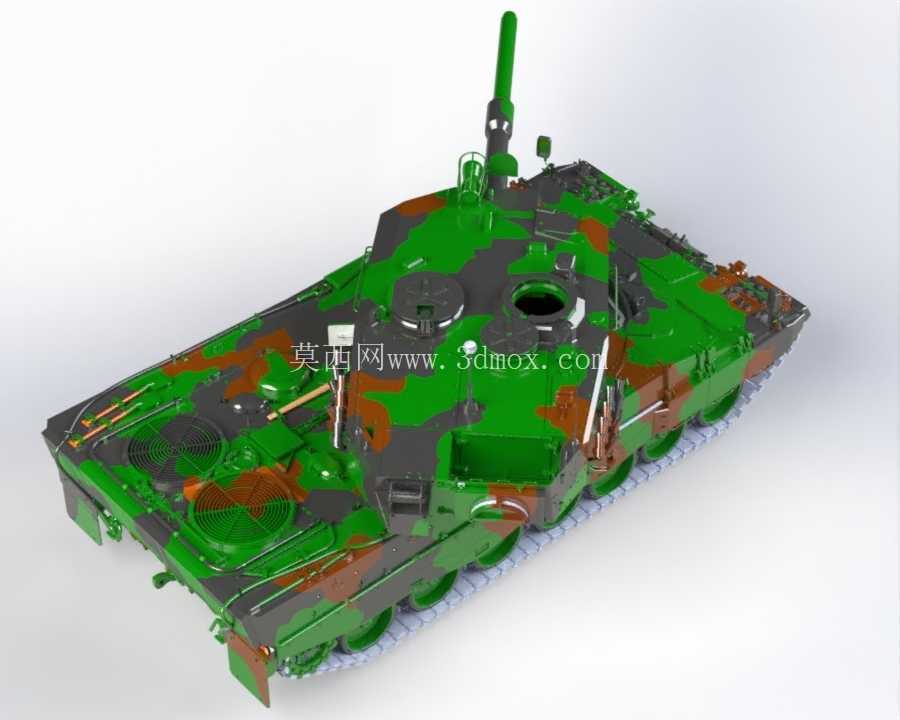

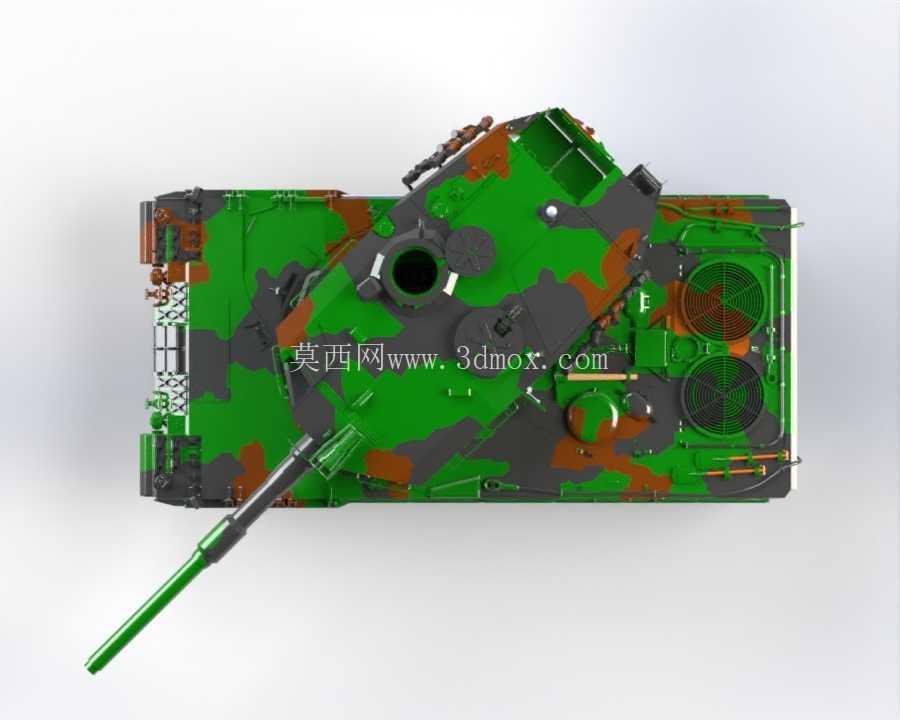

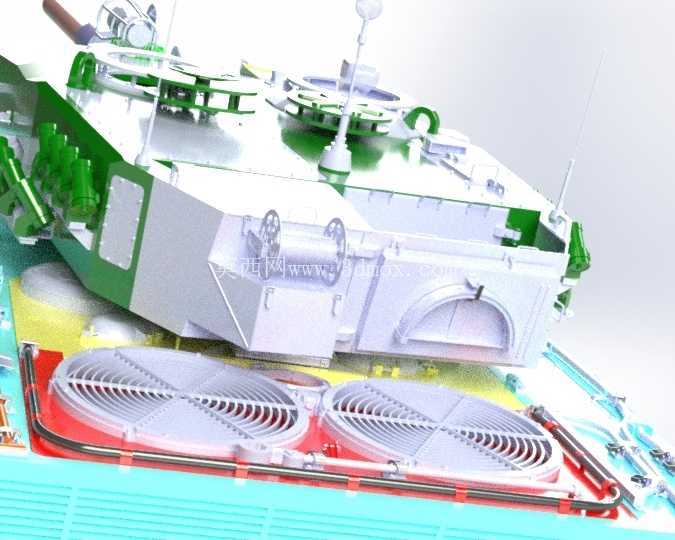

　　功能特性层面，数模完整还原了豹2A0的核心结构特征：车体采用焊接装甲壳体，首上装甲大倾角布置既提升了弹道防护的等效厚度，也合理压缩了车体正面的投影面积；炮塔为铸造与焊接结合的构型，火炮身管的抽气装置位置、炮盾的安装边界、炮塔顶部的观瞄设备基座、天线安装座都逐一还原，炮塔座圈的回转直径与车体顶部的安装法兰匹配，设计改装炮塔搭载不同任务载荷时，可直接以座圈尺寸为安装边界开展适配。行走部分采用扭杆式独立悬挂，每侧7个负重轮、4个托带轮，主动轮后置、诱导轮前置的布局，履带为双销式金属履带，履带板的防滑齿、诱导齿、销孔配合关系都做了结构化建模，履带环绕主动轮、负重轮、托带轮、诱导轮的包络路径完全符合实车张紧状态，不存在履带板与轮系干涉的问题。车体两侧的翼子板、储物箱、尾灯组、牵引钩等外装件也均有体现，整车的外轮廓尺寸边界清晰，在做场景布置、运输装载校核时，可直接提取整车长、宽、高参数，确认涵洞通行、平板车装载、运输机舱内搭载的空间余量。

　　设计思路上，该构型的核心逻辑是在机动、防护、火力三者之间做平衡：动力舱后置的布局把沉重的动力总成布置在车体尾部，配合后置主动轮，缩短了传动路径，也让车体前部的空间留给乘员舱与弹药存储，整车重心落在七对负重轮的支撑区间中心，越野行驶时前后轴荷分配均匀，大幅降低了高速越障时的抬头、点头幅度。扭杆悬挂的布置隐藏在车体底甲板内部，不占用车外空间，同时扭杆的储能密度大，能承受坦克几十吨战斗全重下的冲击载荷，负重轮的大直径橡胶轮缘设计，既降低了行驶时的振动噪音，也提升了轮体与履带的接触面积，减少单位面积压强。炮塔的构型设计刻意规避了大垂直面，所有侧面都带有一定倾角，在控制炮塔整体重量的前提下提升防护效能，炮管的水平中心线与炮塔座圈中心重合，火炮射击时的后坐力沿座圈中心传递到车体，不会产生额外的偏转力矩，提升了行进间射击的稳定性。

　　针对三维建模从业者而言，这套数模的装配层级划分十分规范：车体总成、炮塔总成、火炮总成、左侧行走总成、右侧行走总成、外装附件总成各自为独立子装配，每个子装配下的零件按照实际装配关系约束，修改履带张紧度、调整火炮俯仰角度、旋转炮塔方位时都不会出现配合错乱。在做衍生型号设计时，可直接在该数模基础上叠加附加装甲、更新观瞄设备、修改炮塔构型，无需从零搭建整车基础结构，能大幅缩短特种履带车辆的概念设计周期。数模中所有活动部件的运动边界都经过校验，炮塔360度回转时不会与车体翼子板、天线发生碰撞，火炮最大俯仰角度范围内炮尾也不会与炮塔内壁、乘员舱结构干涉，完全满足结构设计阶段的干涉检查要求。
