立式液压劈木作业设备结构设计

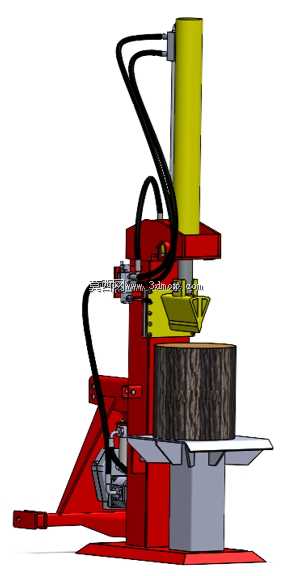

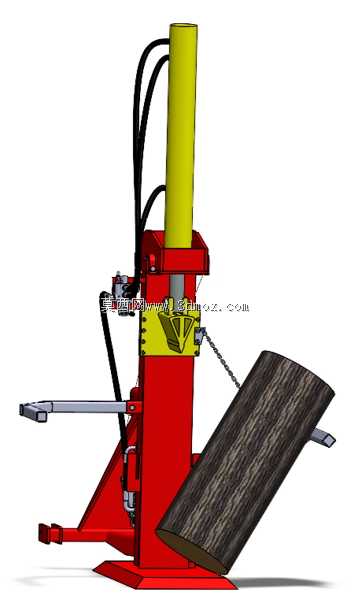

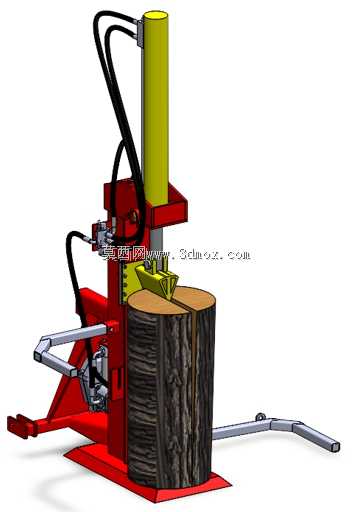

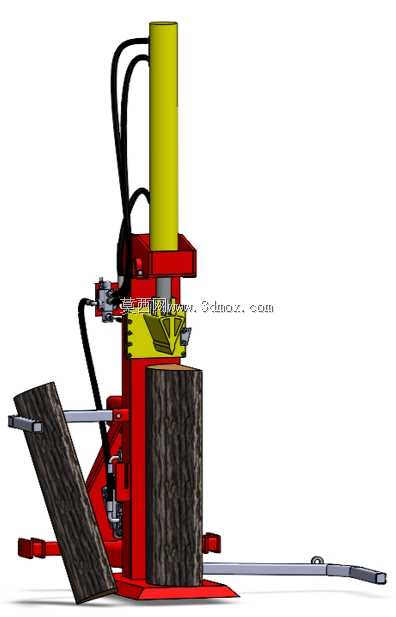

　　这款立式液压劈木设备的结构设计，首先围绕林区散户、小型木材加工点的实际作业场景展开，区别于大型工业劈木生产线的高产能定位，该设备主打移动便捷、操作门槛低的特性，可适配直径300mm至600mm的截断原木段劈裂作业，不管是民用薪柴制备、食用菌种植基料木料初加工，还是小型板材加工厂的原料预处理环节都能适配。从结构布局来看，设备采用立式单油缸直推的劈裂方案，主工作油缸垂直安装在主机架上部，相比卧式劈木设备，同等油缸行程下占地面积压缩近40%，作业时原木段直接竖直放置在下部支撑台面上，无需额外扶持对位，劈刀采用十字分体式快换结构，可根据木料劈分需求更换两瓣、四瓣刀头，刀头楔角设计为28度，既保证刃口切入木料时的劈裂分力足够，又避免楔角过小导致刃口易崩损、楔角过大造成劈裂阻力飙升的问题。

　　设备的机架主体采用矩形钢管焊接成型，底部支撑脚做了加宽外伸设计，作业时整机重心落在支撑脚围成的矩形区域内，即使劈裂硬杂木出现受力偏移，也不会发生侧翻风险，后部预留的三点悬挂连接位，可直接挂载在小马力拖拉机后部，转场时无需额外吊装转运，适配山区、丘陵林区零散作业点的移动需求。液压系统的管路采用双层钢丝编织高压胶管，管路走向沿机架内侧排布，通过管卡固定避免作业时被木料剐蹭，手动换向阀设置在机身侧方的操作杆端部，操作位距离劈裂作业区留有足够安全距离，操作时人员站在机身侧方，通过长操作杆控制油缸下压、回程动作，避免劈裂过程中木料迸溅伤人。

　　支撑台面的表面焊接有防滑凸棱，原木放置后不会因为劈裂受力出现滑移，油缸活塞杆端部的压头做了球面自适应设计，即使原木端面存在一定倾斜，压头接触时也能自动贴合，避免活塞杆受偏载导致密封件过早磨损。从安装边界来看，设备作业状态下总高度不超过1.8米，宽度不超过1.2米，长度含操作杆不超过2米，普通农户院落、小型加工车间的闲置空间即可放置使用，不需要做专门的地基固定，平整硬化地面即可开展作业。设计过程中针对硬木劈裂的受力工况做了结构强化，机架与油缸连接的法兰位置做了加强筋焊接，避免长期大负载作业出现焊缝开裂，劈刀与活塞杆连接部位采用销轴铰接，可抵消部分劈裂过程中的侧向冲击力，保护油缸密封件使用寿命。

　　设备的液压动力单元可根据用户需求选配电机驱动或者柴油机驱动版本，通电便利的固定加工点可选配3kW三相电机驱动的液压站，无供电的野外林区作业点可配套小型单缸柴油机作为动力源，两种动力接口尺寸统一，用户可根据自身作业场景灵活更换。相比传统的斧头劈木、楔子劈木的作业方式，该设备的劈裂效率可提升8至10倍，作业人员仅需完成原木上料、操作阀杆控制、劈完木料下料三个动作，劳动强度大幅降低，同时避免了传统劈木方式容易出现的斧头脱手、木料飞溅伤人的安全隐患。在细节设计上，操作杆的握持部位做了橡胶防滑套，冬季低温环境下操作也不会出现冻手、打滑的问题，油缸的外露活塞杆部位加装了帆布防尘套，避免木屑、灰尘附着在活塞杆表面被带入油缸内部，划伤缸筒内壁导致液压油泄漏，设备所有的铰接转动部位都预留了注油嘴，日常维护时可定期加注润滑脂，减少转动部位的磨损，延长整机使用寿命。
