五百毫米行程三百吨级重载液压活塞组件

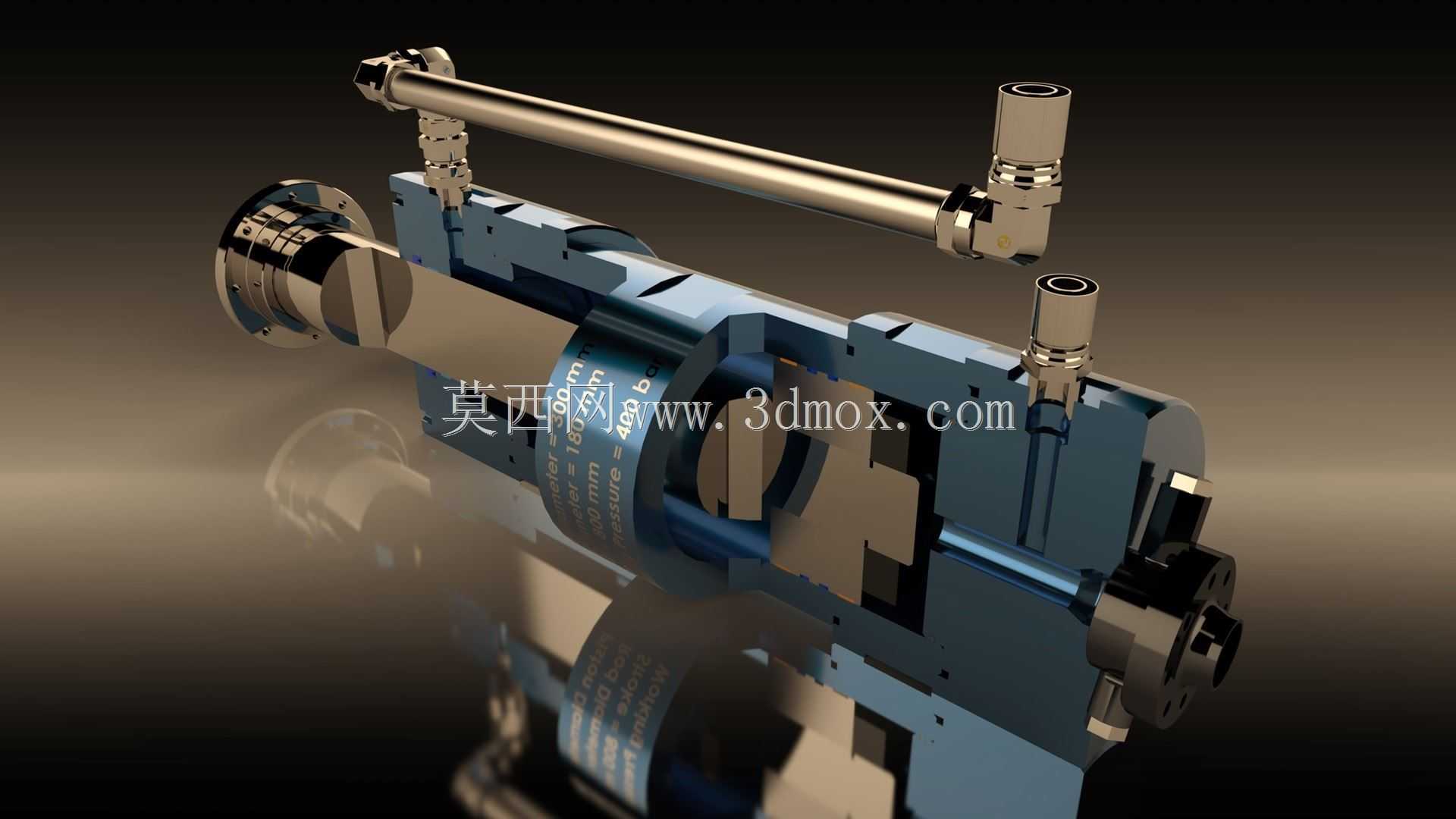

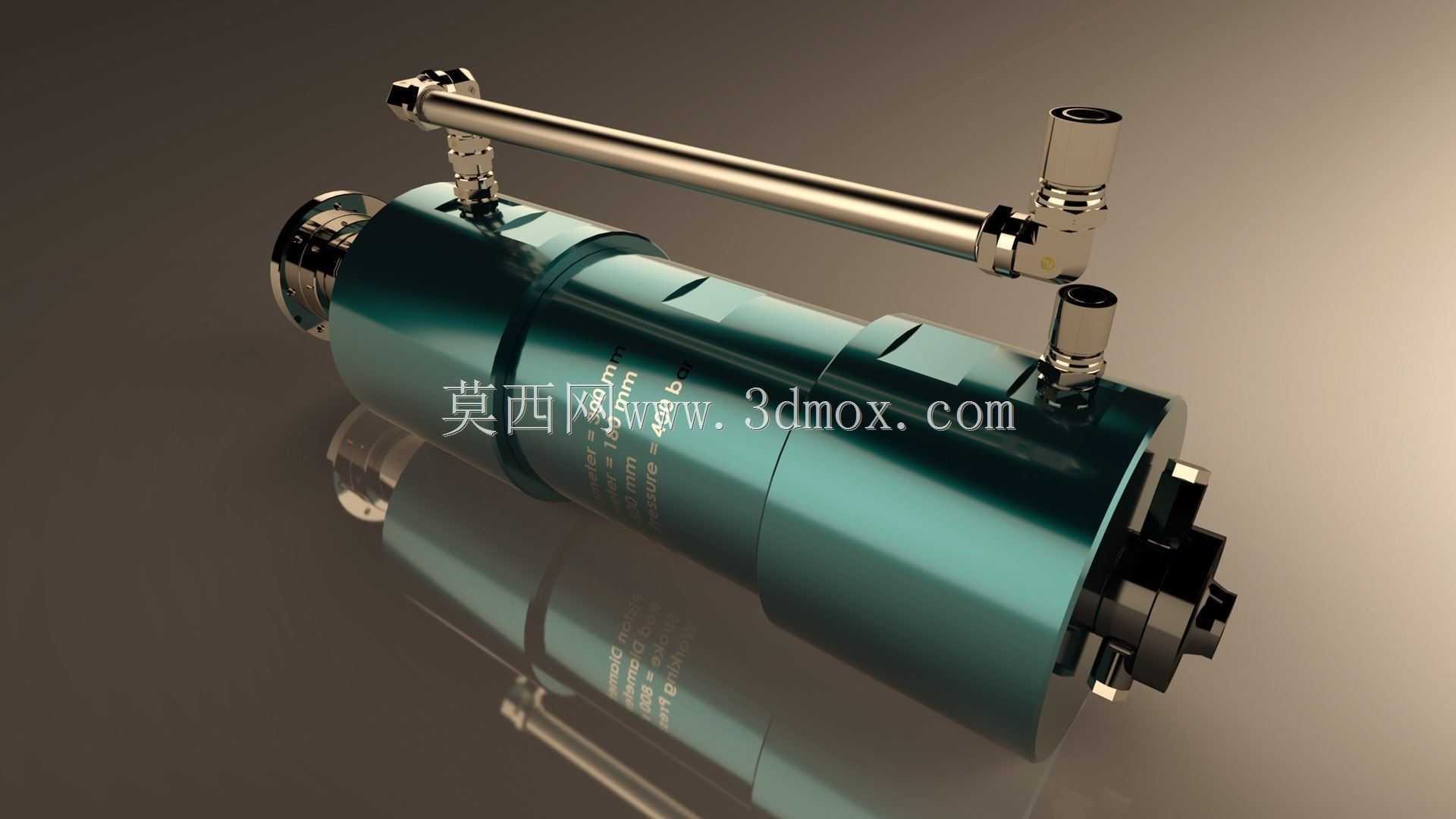

　　该重载液压活塞组件主要面向重型锻压、大型构件压装、重型设备顶升这类需要大吨位直线推力的工业场景，在重型机械装配车间、钢结构加工厂区、船舶修造现场的重载施压工位都能适配，可作为大吨位压力机的核心执行部件，也可单独集成到专用重载施压工装中，完成过盈配合件压装、厚板材校形、重型构件位移调整这类需要持续稳定大推力的作业。从功能特性来看，该组件额定输出推力可达三百吨，活塞有效行程设定为五百毫米，足够覆盖多数常规重型压装作业的位移需求，缸体采用整体式锻造结构设计，避免了拼接缸筒在高压工况下的焊缝渗漏风险，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能有效降低活塞往复运动时的密封件磨损，延长组件整体使用寿命。

　　活塞本体采用合金结构钢锻造后精加工，表面做了硬化处理，和缸筒配合的密封槽采用多道密封组合设计，既有承受高压的主密封件，也有防止外部杂质进入缸体的防尘密封，还有避免高低压腔窜油的支撑环，整套密封结构能在持续高压工况下保持稳定的密封性能，减少内泄带来的推力损失。进出油口采用侧置式布局，搭配金属通油接管，接管和缸体的连接部位采用硬密封加焊接的复合连接方式，能承受高压油液的反复冲击，不会因为长期油压波动出现接头松动漏油的问题，油口的通径经过匹配计算，能保证大流量油液快速进出缸体，让活塞在全行程范围内保持稳定的运动速度，避免出现爬行、顿挫的问题。

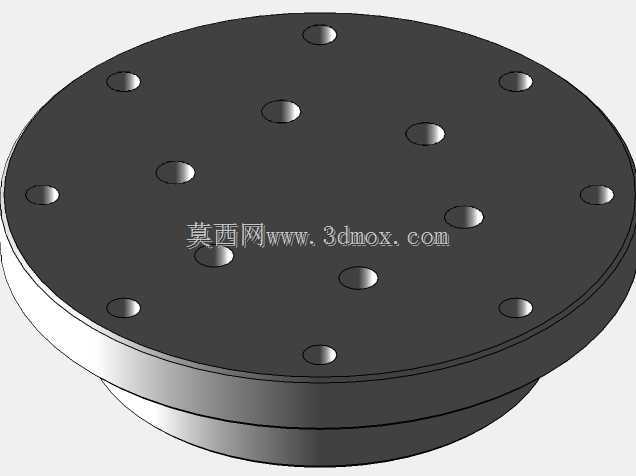

　　设计过程中首先围绕三百吨额定推力做了缸体壁厚的强度校核，根据常用液压系统工作压力反推活塞有效作用面积，再结合五百毫米的行程长度确定缸筒的整体长度，同时预留了足够的活塞导向长度，避免活塞在伸出最大行程时出现偏载卡滞的问题。安装边界方面，缸体两端的连接结构采用标准化的法兰连接形式，缸头端的法兰尺寸和安装孔位按照重载液压缸的通用安装规范设计，方便和设备主机的安装基座快速对接，活塞杆伸出端采用外螺纹加定位轴肩的结构，可适配不同规格的压头、连接工装，不需要额外做复杂的转接结构。组件上设置的毛毡密封结构主要布置在活塞杆伸出端的防尘位置，能有效刮除活塞杆表面附着的灰尘、金属碎屑等杂质，避免这些杂质被带入缸体内部划伤密封件和缸筒内壁。

　　整个组件的外形做了紧凑化设计，在保证强度和行程的前提下尽可能缩小径向尺寸，方便在空间受限的设备内部安装布置，缸体外部的金属管路做了合理的走向规划，不会超出缸体最大外轮廓，避免安装过程中管路和周边结构发生干涉。从实际使用的角度出发，该活塞组件的导向套采用可拆卸式设计，当导向套出现磨损后不需要整体拆解缸体就能快速更换，降低了现场维护的难度和成本，活塞和活塞杆的连接采用大规格螺纹加防松销的结构，能承受大推力反复作用下的冲击载荷，不会出现活塞杆和活塞松脱的故障。在建模过程中，所有配合面的尺寸公差、形位公差都按照重载液压元件的行业标准做了对应设定，密封槽的尺寸精度完全匹配标准密封件的安装要求，安装法兰的孔位、活塞杆端的连接螺纹都做了参数化设计，方便设计人员根据实际使用场景快速调整相关尺寸，适配不同主机的安装需求。
